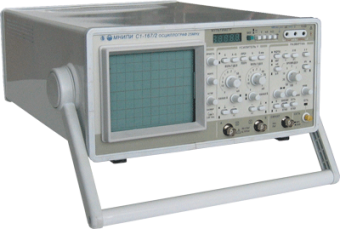

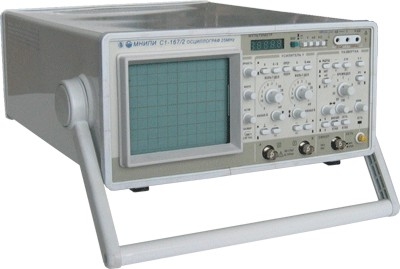

Универсальный аналоговый осциллограф С1-167/2

С1-167/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 25 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току. Может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.

Особенности

• Встроенный мультиметр (3,5 разряда, СИД) Uпост, Uперем., Iпост, Iперем., R
• Режим X-Y с калибров.коэф.отклонения
• Модуляция яркости луча (Z-вход)
• Выход (Z-выход) положительного импульса прямого входа
• ЭЛТ 80x100 мм
• Питание: 220 В, 50 Гц
• Потребляемая мощность 90 В · А
• Габариты 140x300x380 мм
• Масса 7 кг

Технические характеристики

Вертикальное отклонение

• Число каналов 2
• Полоса пропускания: 0 - 25 МГц
• Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг1-2-5)
• Погрешность установки ±3 %, ±4 % с делителем 1:10
• Время нарастания ПХ 14 нс
• Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
• Входное напряжение, В:
  • с открытым входом ≤ 110
  • с закрытым входом ≤ 110
  • с делителем 1:10 ≤ 250
• Режимы по вертикали: канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б

Горизонтальное отклонение

• Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
• Погрешность установки ± 4 % , с растяжкой ± 5 %
• Растяжка развёртки x 10
• Режимы развёртки автоколебательный, ждущий

Синхронизация

• Источники канал А, канал Б, сеть, внешняя
• Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
• Режим X-Y:
  • полоса частот 20 Гц - 1 МГц
  • коэффициент отклонения 2 мВ/дел - 10 В/дел (±10 %)
• Z - вход:
  • частотный диапазон 0 - 3 МГц
  • входной импеданс 100 кОм/50 пФ
• Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В

Параметры мультиметра

Напряжение постоянного тока

• Диапазон измерений 1 мВ- 500 В
• Пределы измерений 2, 20, 200, 500 В
• Погрешность измерений 0,1 %

Напряжение переменного тока

• Диапазон измерений 1 мВ-500 В
• Пределы измерений 2, 20, 200, 500 В
• Погрешность измерений 0,25 %
• Диапазон частот 40 Гц - 100 КГц

Постоянный ток

• Диапазон измерений 1 мА-2 А
• Предел измерений 2 А
• Погрешность измерений 0,25 %

Переменный ток

• Диапазон измерений 1 мА - 2 А
• Предел измерений 2 А
• Погрешность измерений 0,5 %
• Диапазон частот 40 Гц - 5 КГц

Сопротивление

• Диапазон измерений 1 Ом - 2 МОм
• Пределы измерений 2, 20, 200, 2000 кОм
• Погрешность измерений 0,2%

Общие характеристики

• Выбор поддиапазона Автоматический
• Формат индикации 3,5 разряда
• Тип индикатора СИД

Условия эксплуатации

• Рабочая температура 5 - 40 °С
• Влажность 80 % при 25 °С
