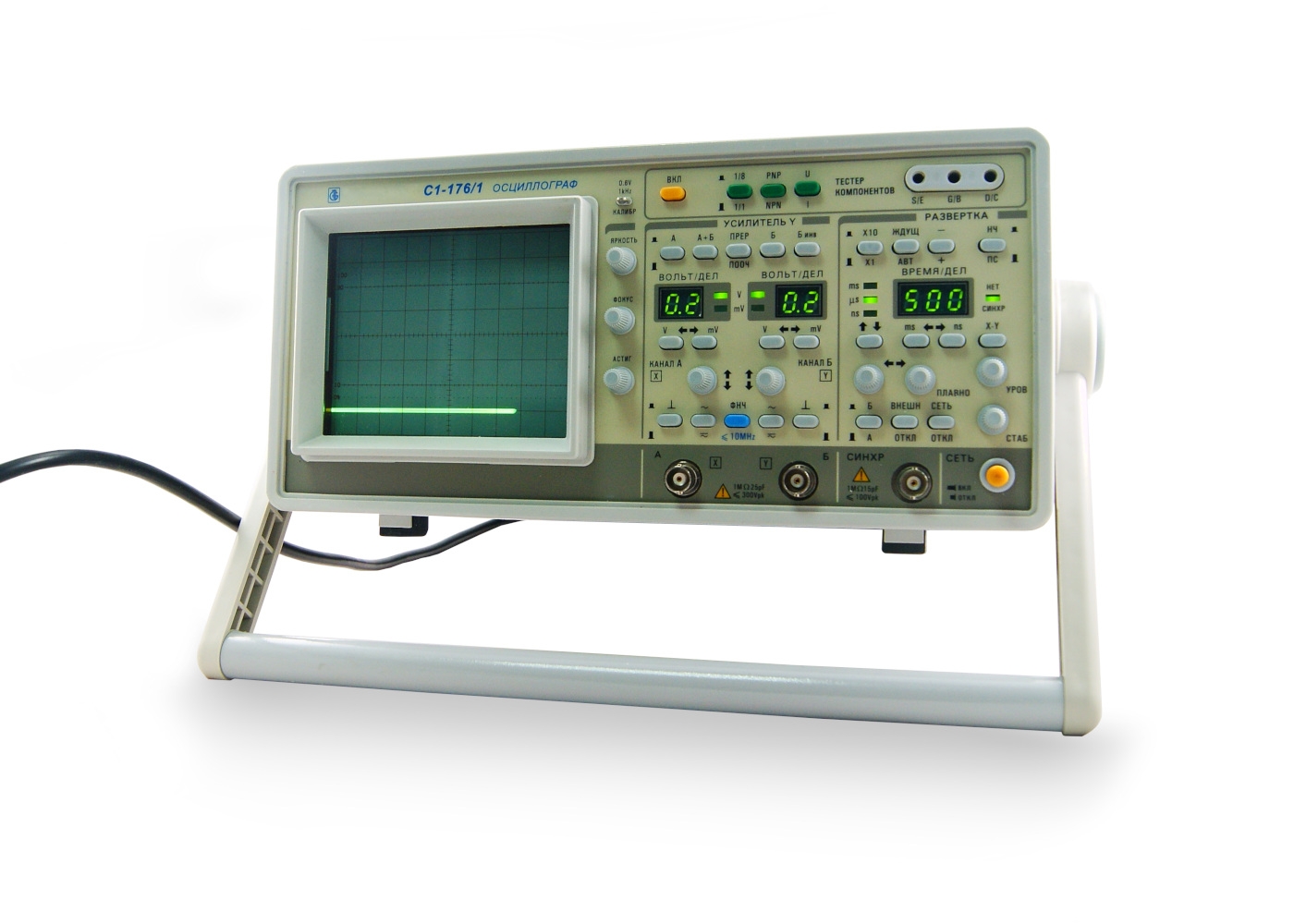

Осциллограф аналоговый С1-176/1

С1-176/1 – аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов. Осциллограф имеет два канала вертикального отклонения.

B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников.

Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями:

–по напряжению (ось Х), не менее ± 12 В;
-по току (ось Y), не менее ± 12 мА.

Особенности:

• Жесткие условия эксплуатации (-10°С - +40°С).
• Полоса пропускания 0 - 50 МГц.
• Индикация коэффициентов отклонения и развертки на светодиодных матрицах.
• Десятикратная растяжка развертки.
• Калибратор 0,6 В, 1 кГц (± 1%).
• Режим X-Y.
• Встроенный тестер компонентов
• Масса 6,8 кг
• Габариты 346х404х152 мм
• Питание ~230В, 50ГЦ
• Потребляемая мощность 110 ВА.

Комплектация

Фото	Название	Количество

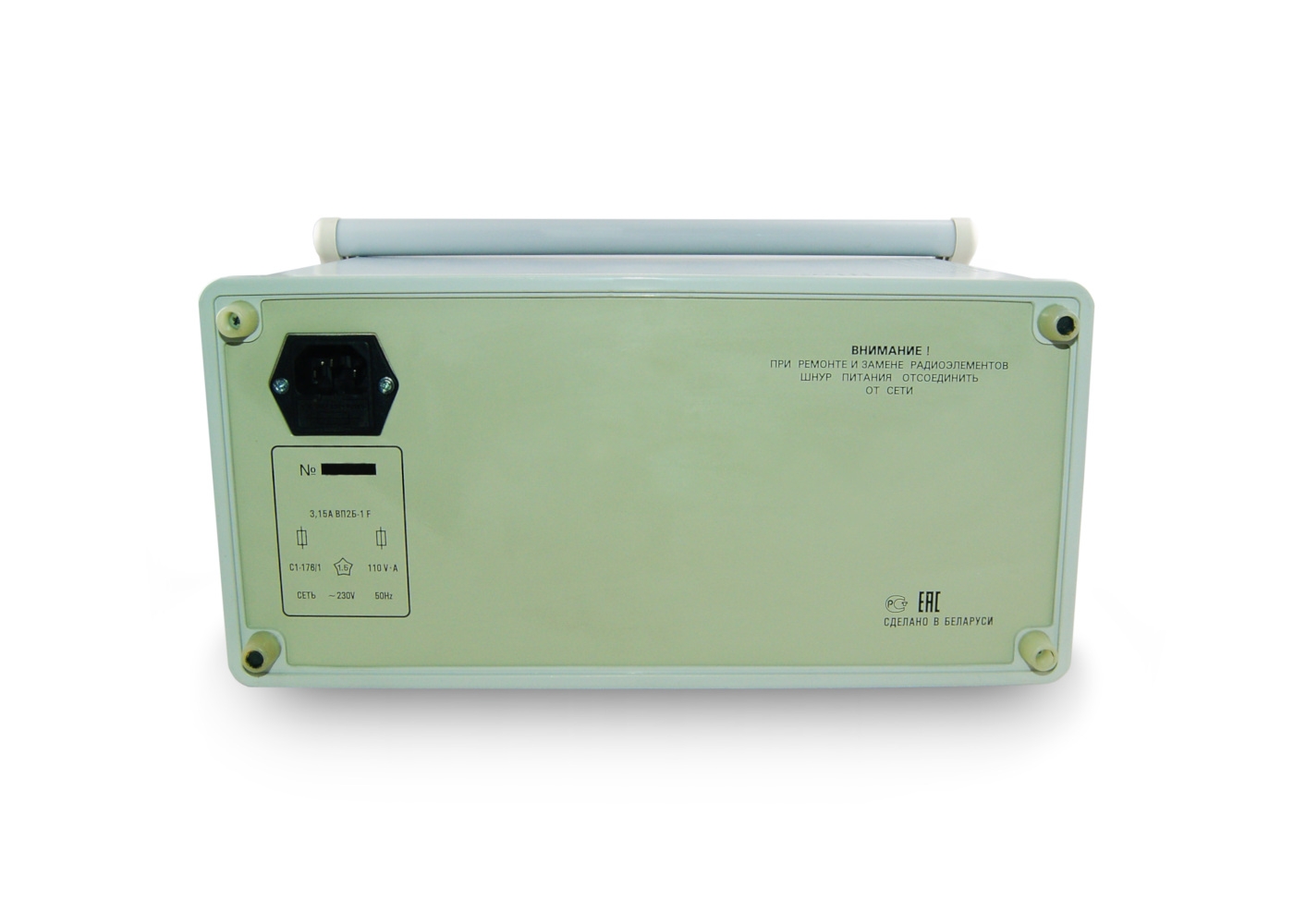

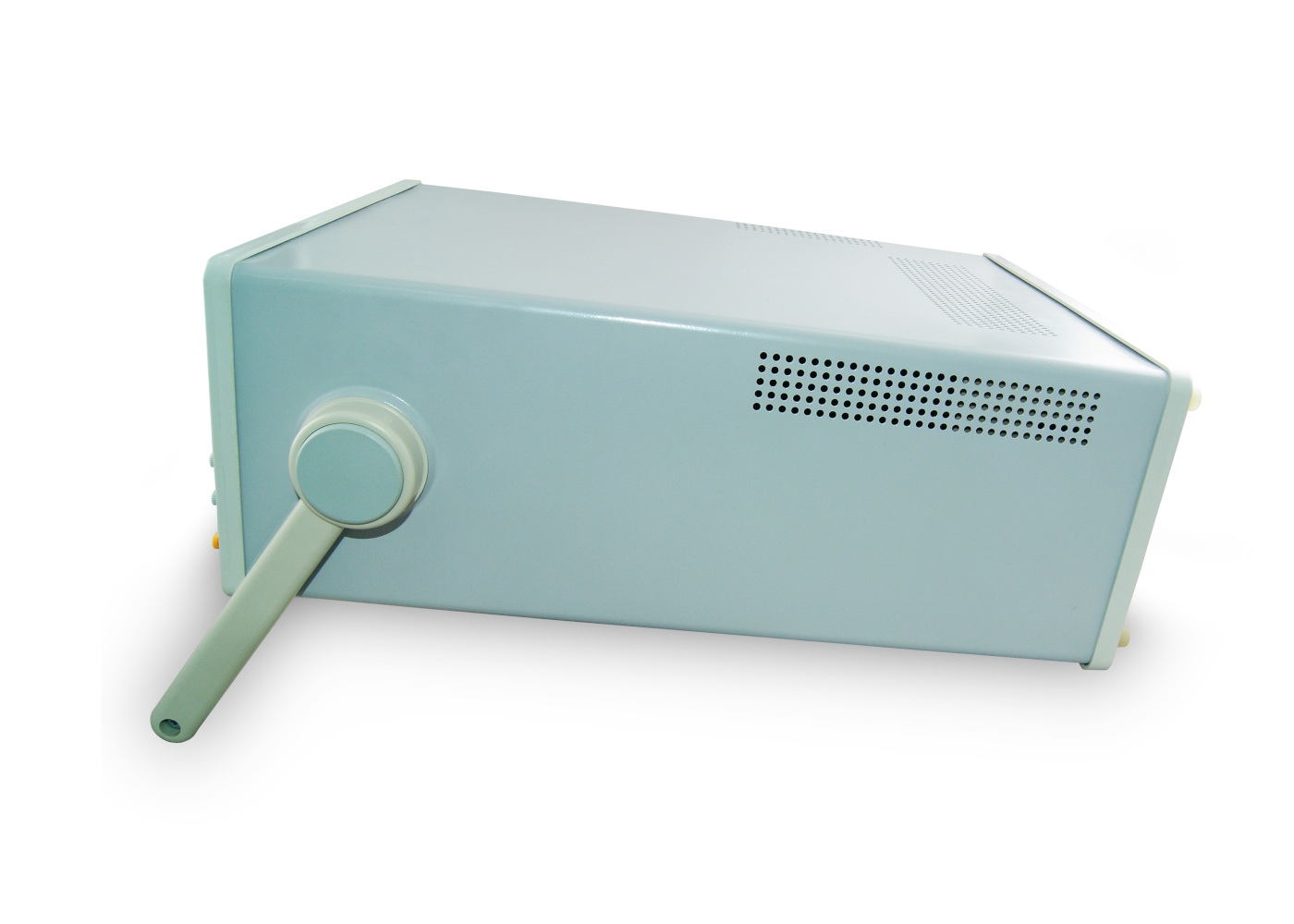

	Осциллограф С1-176/1 УШЯИ.411161.066	1

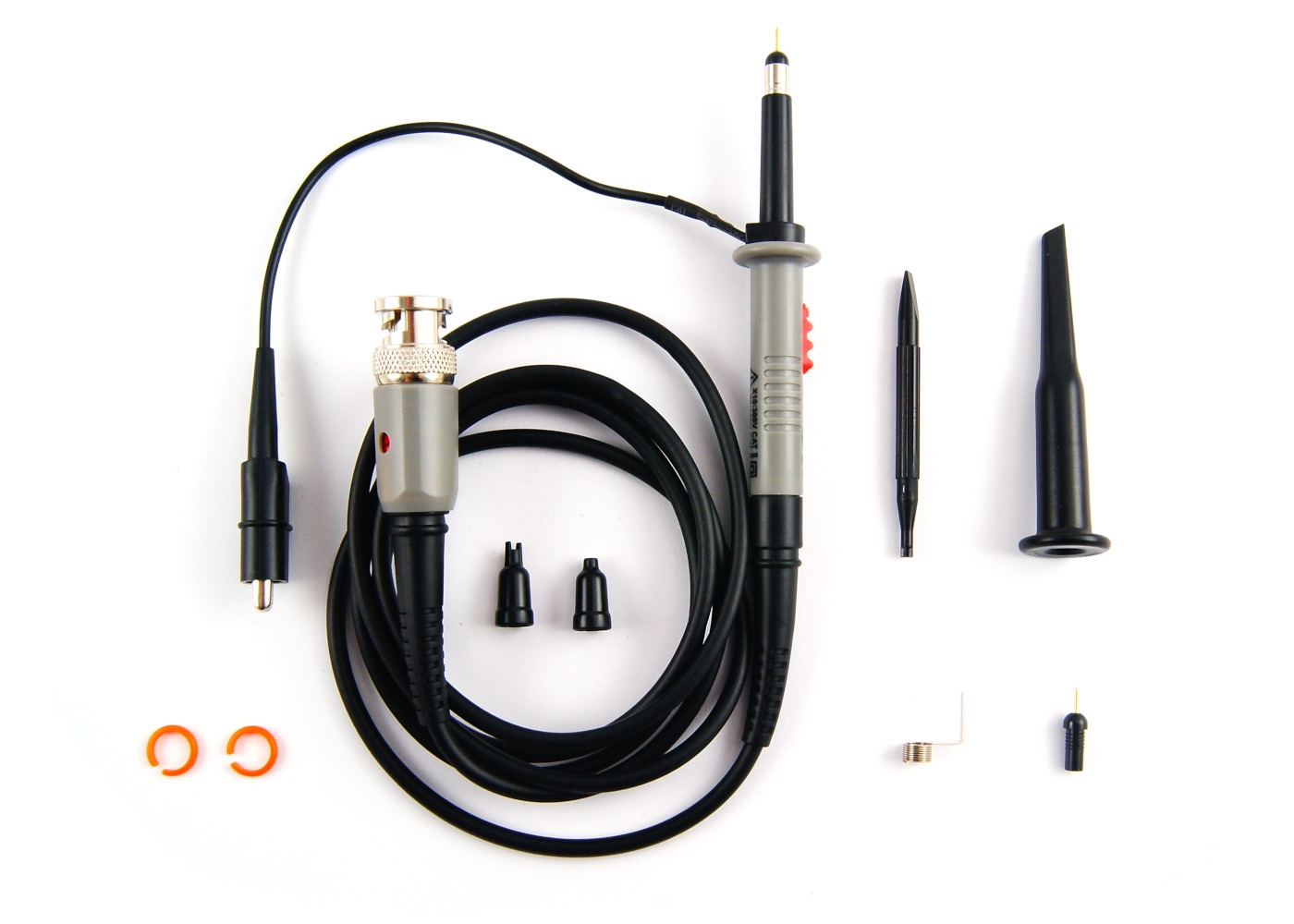

	Делитель 1:10 HP-9150	2

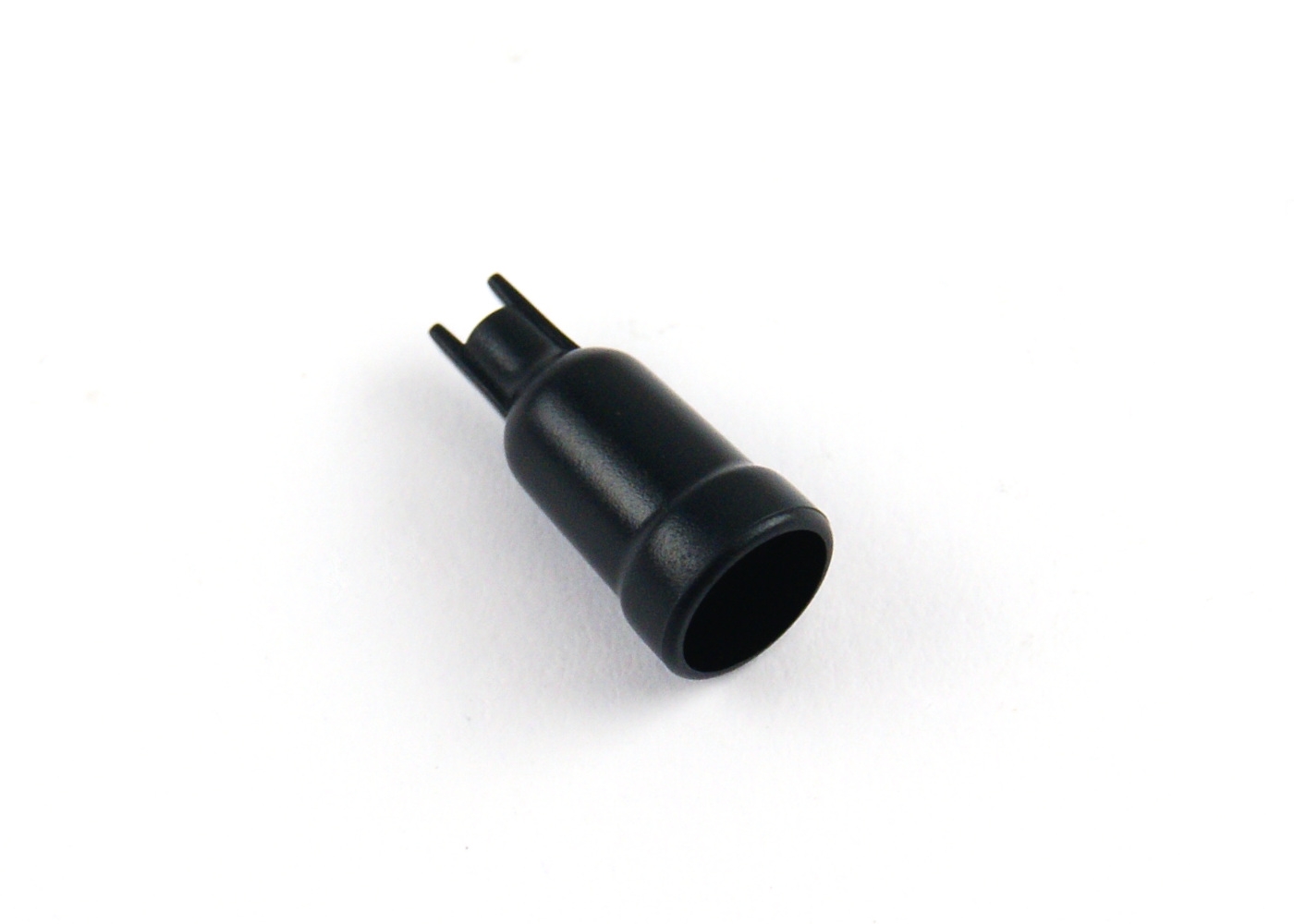

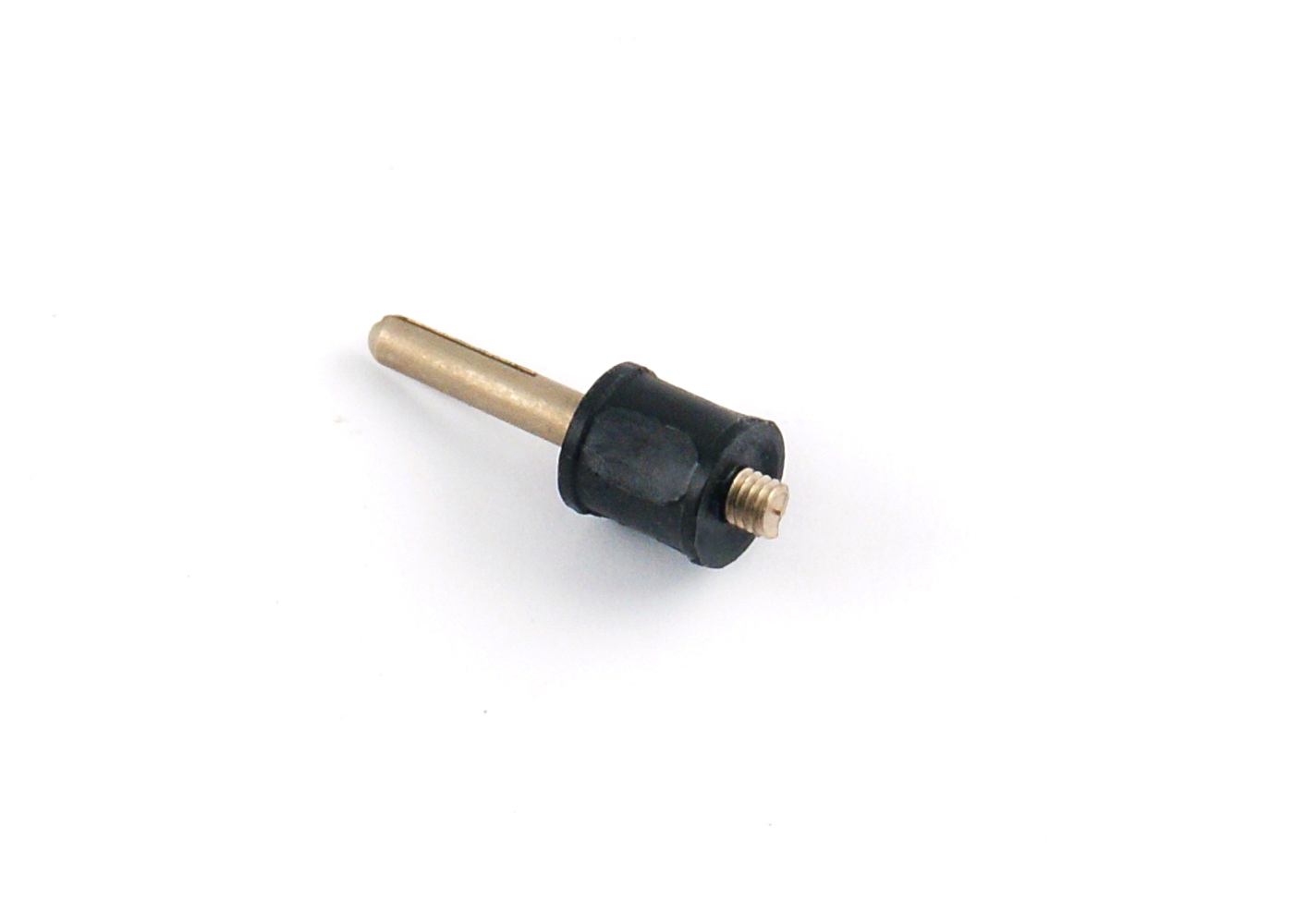

	Насадка (черная) УШЯИ.301539.001-01	1

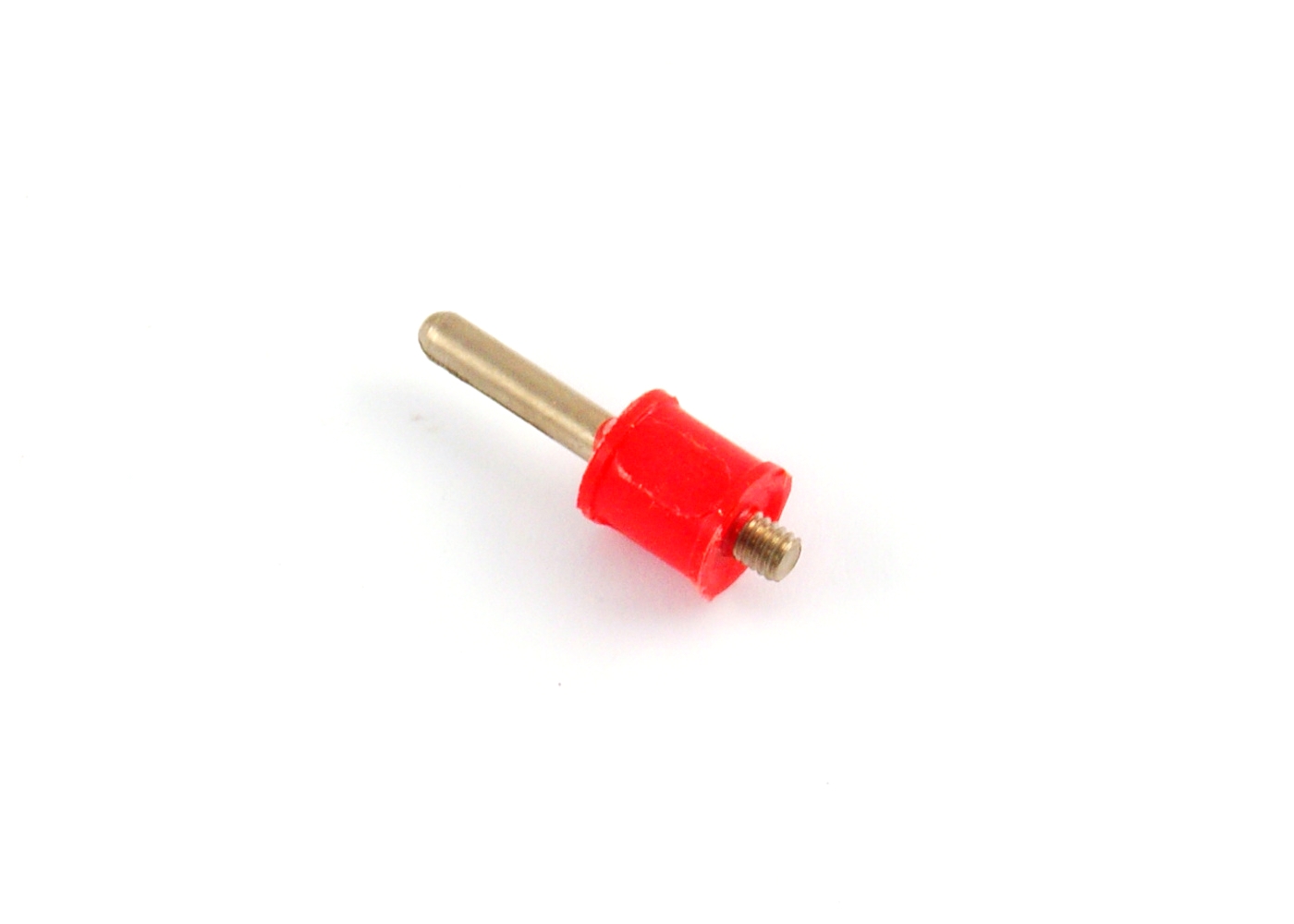

	Насадка (красная) УШЯИ.301539.001-02	1

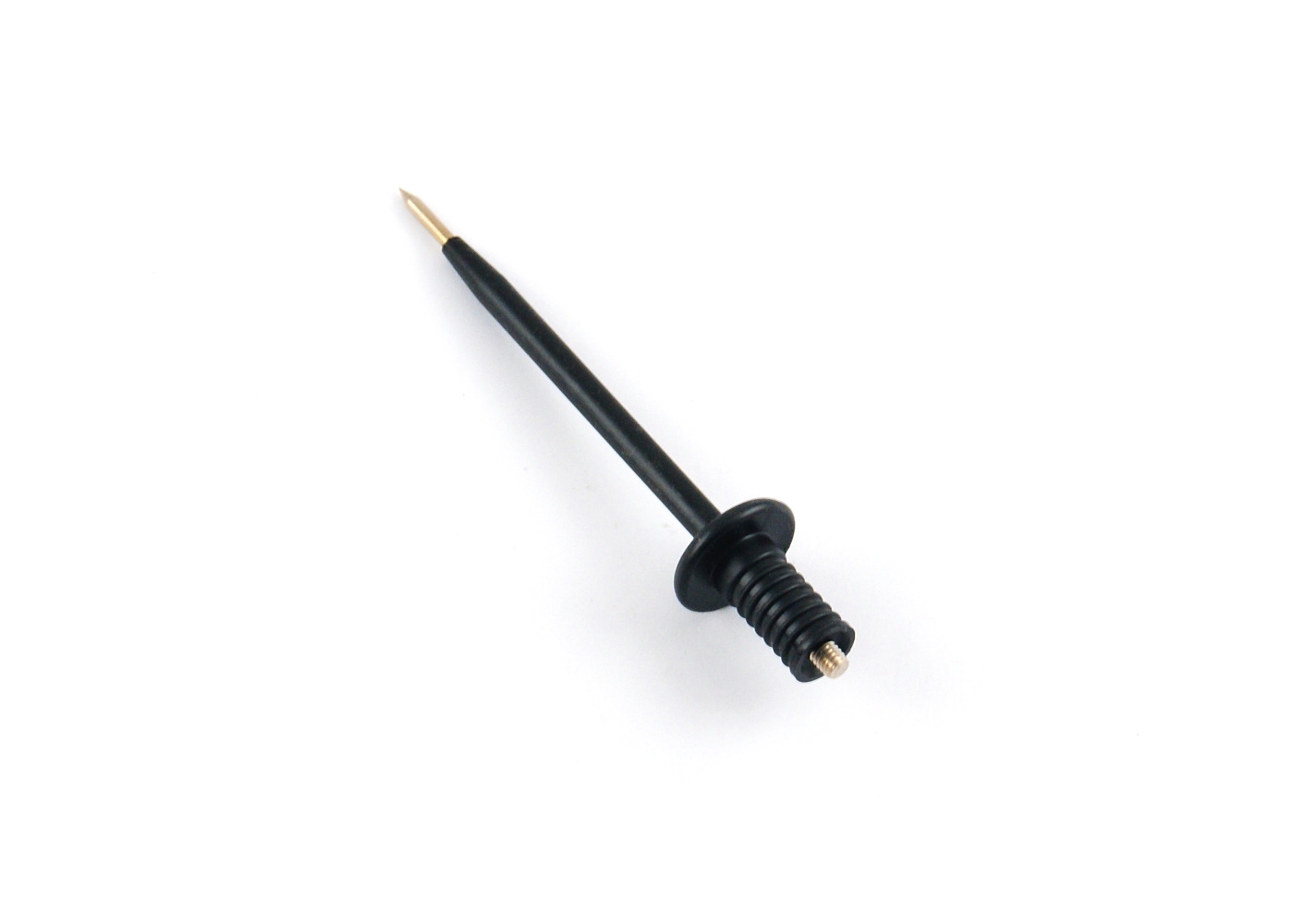

	Насадка УШЯИ.301539.003-02	1
	Насадка "009" (черная) УШЯИ.301539.009	1

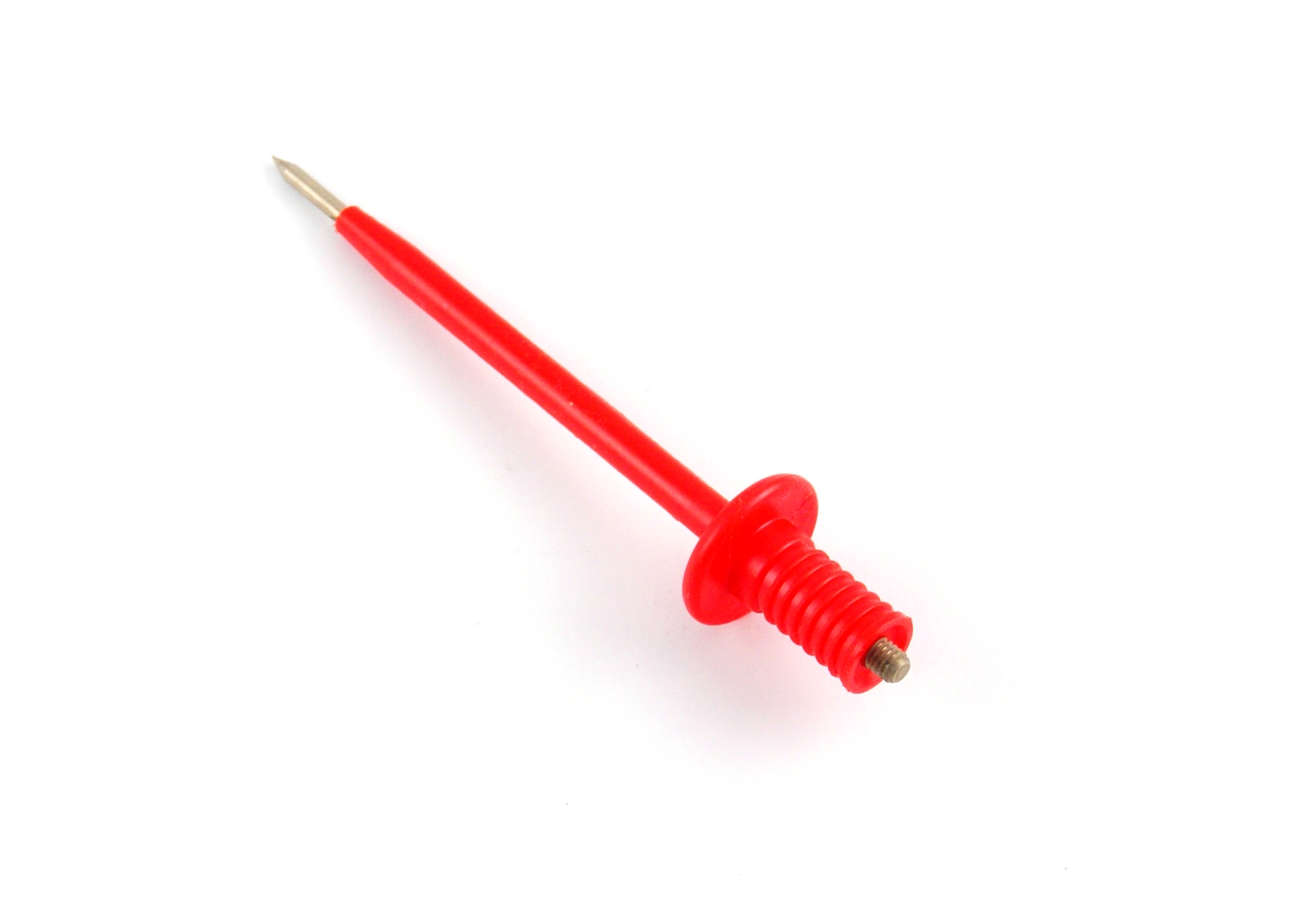

	Насадка "009-01" (красная) УШЯИ.301539.009-01	2

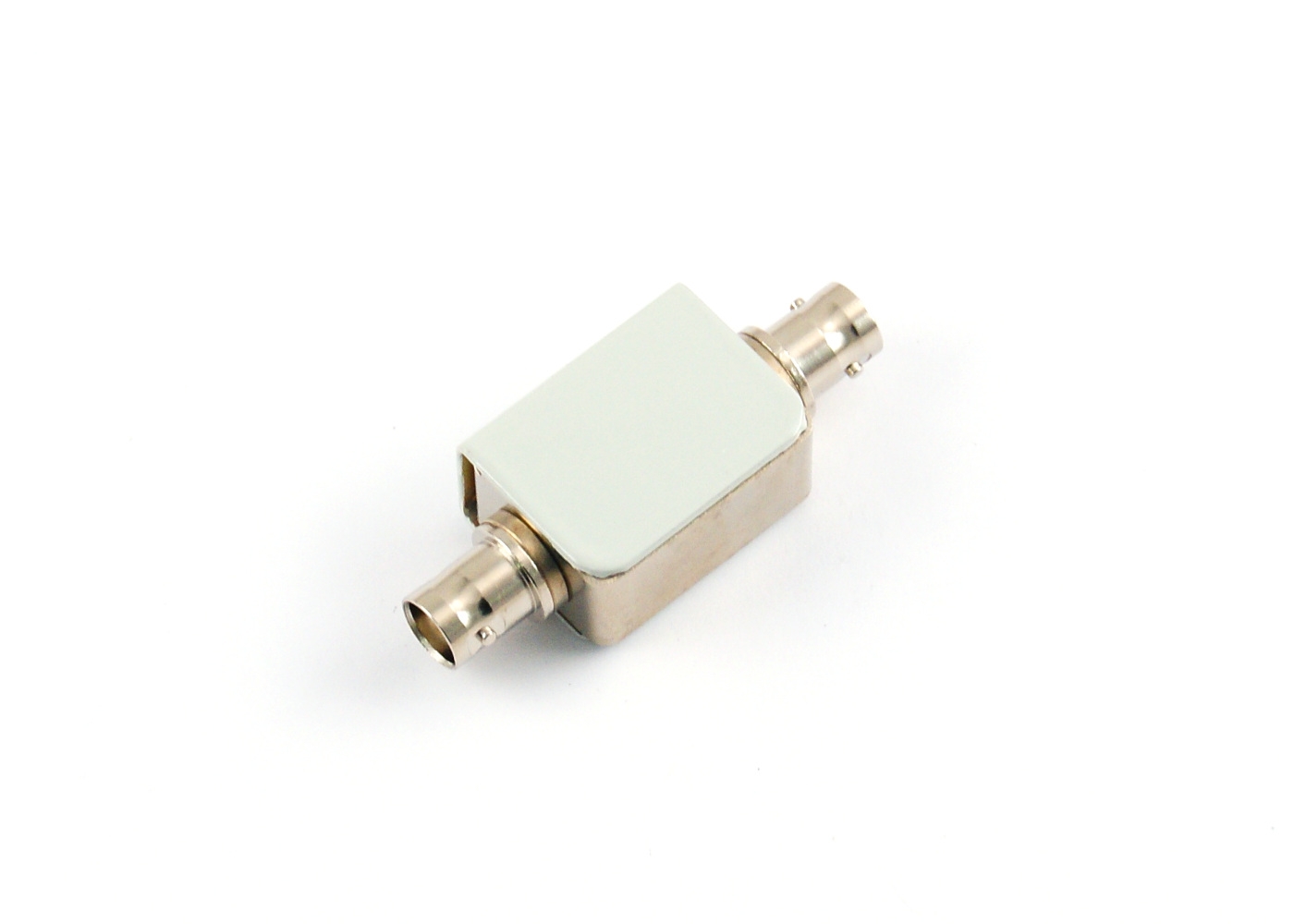

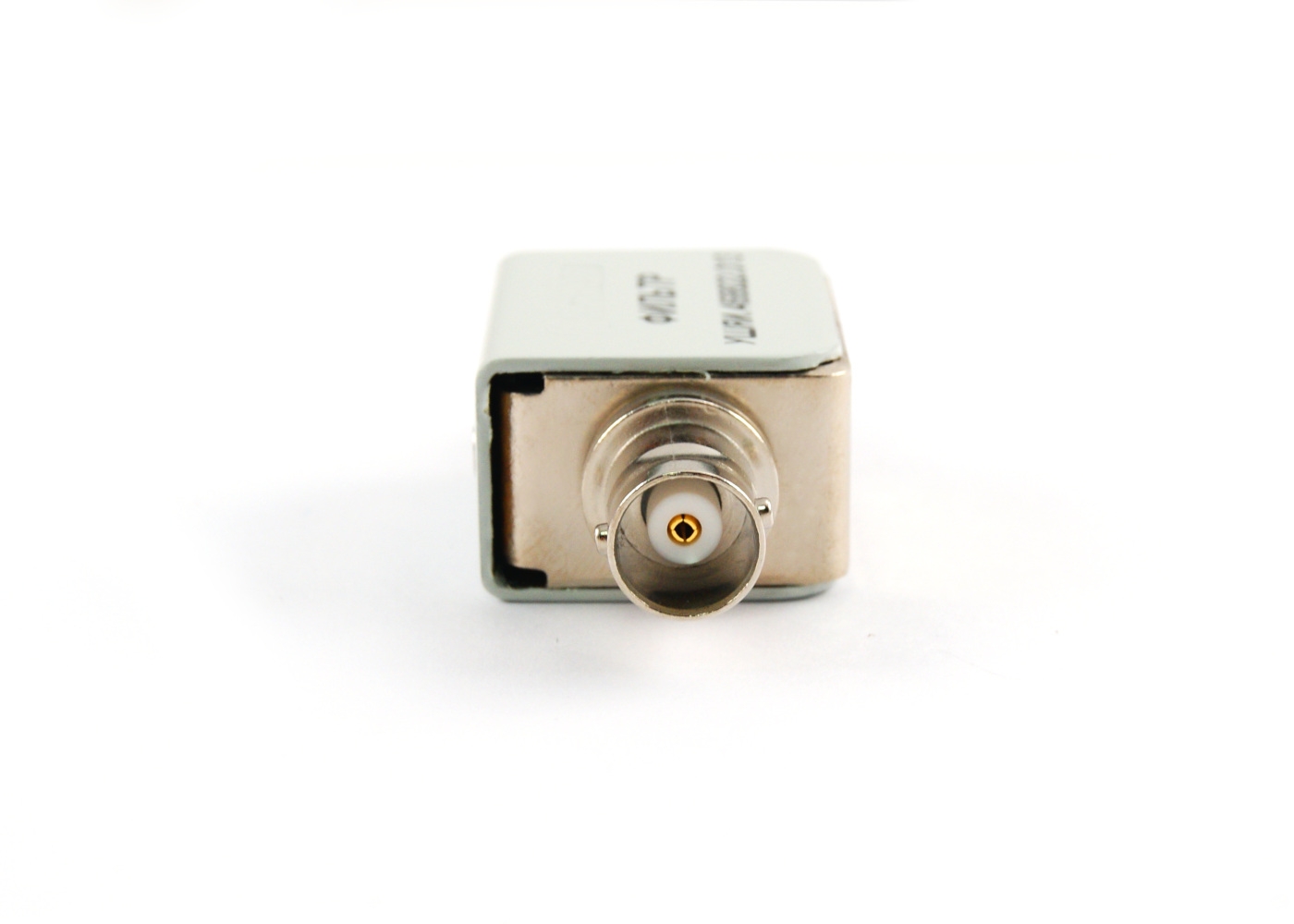

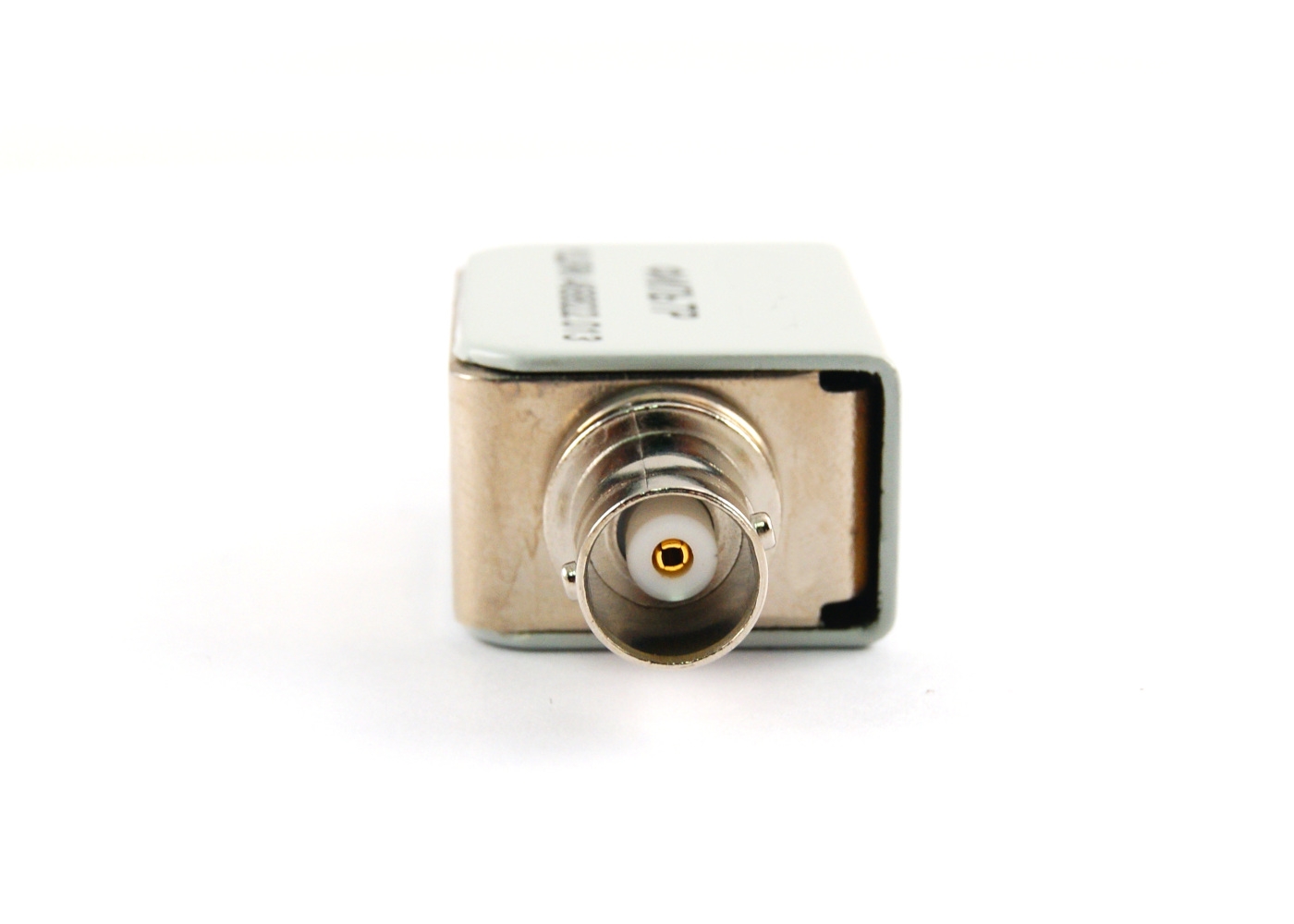

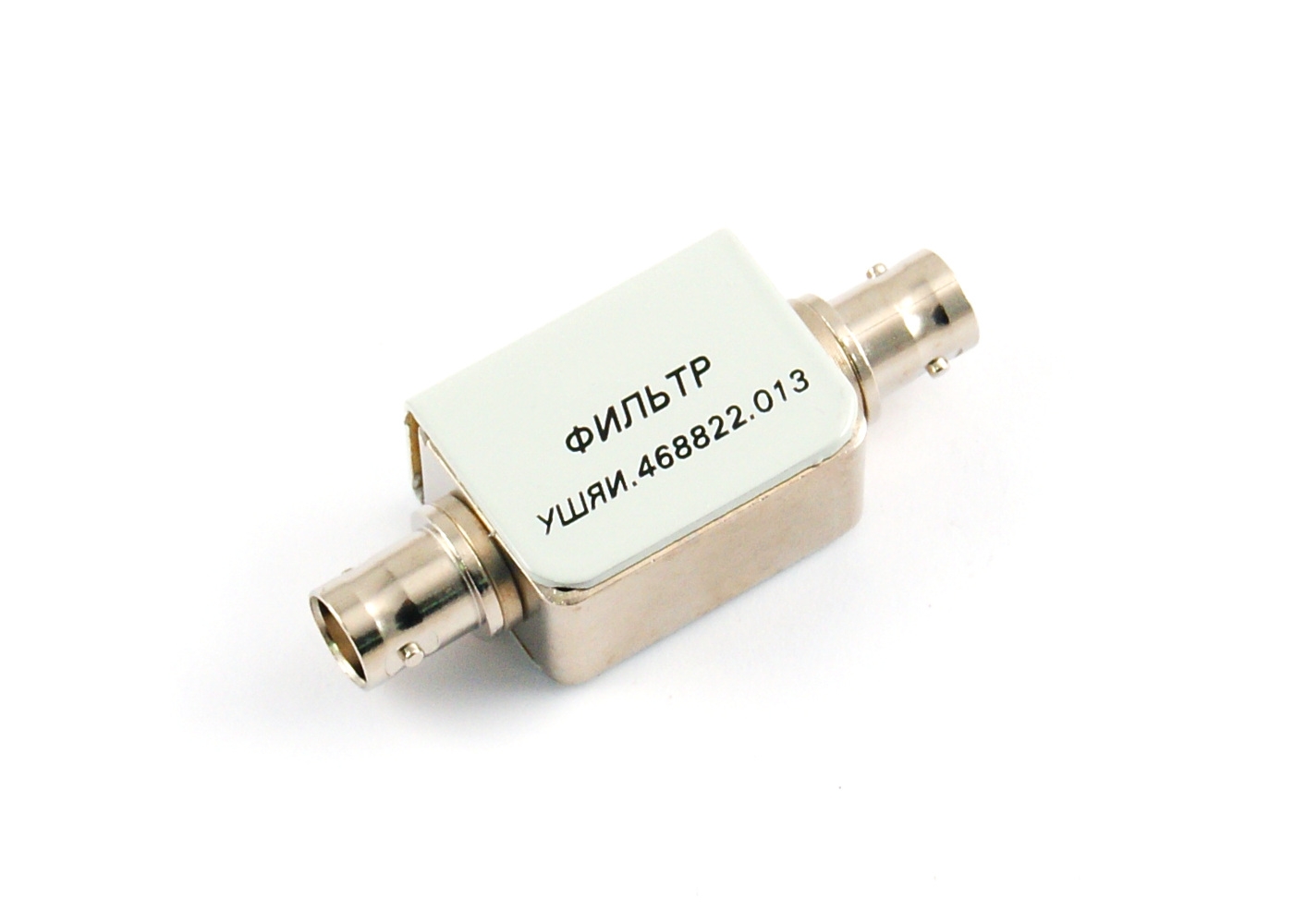

	Фильтр УШЯИ.468822.013	1

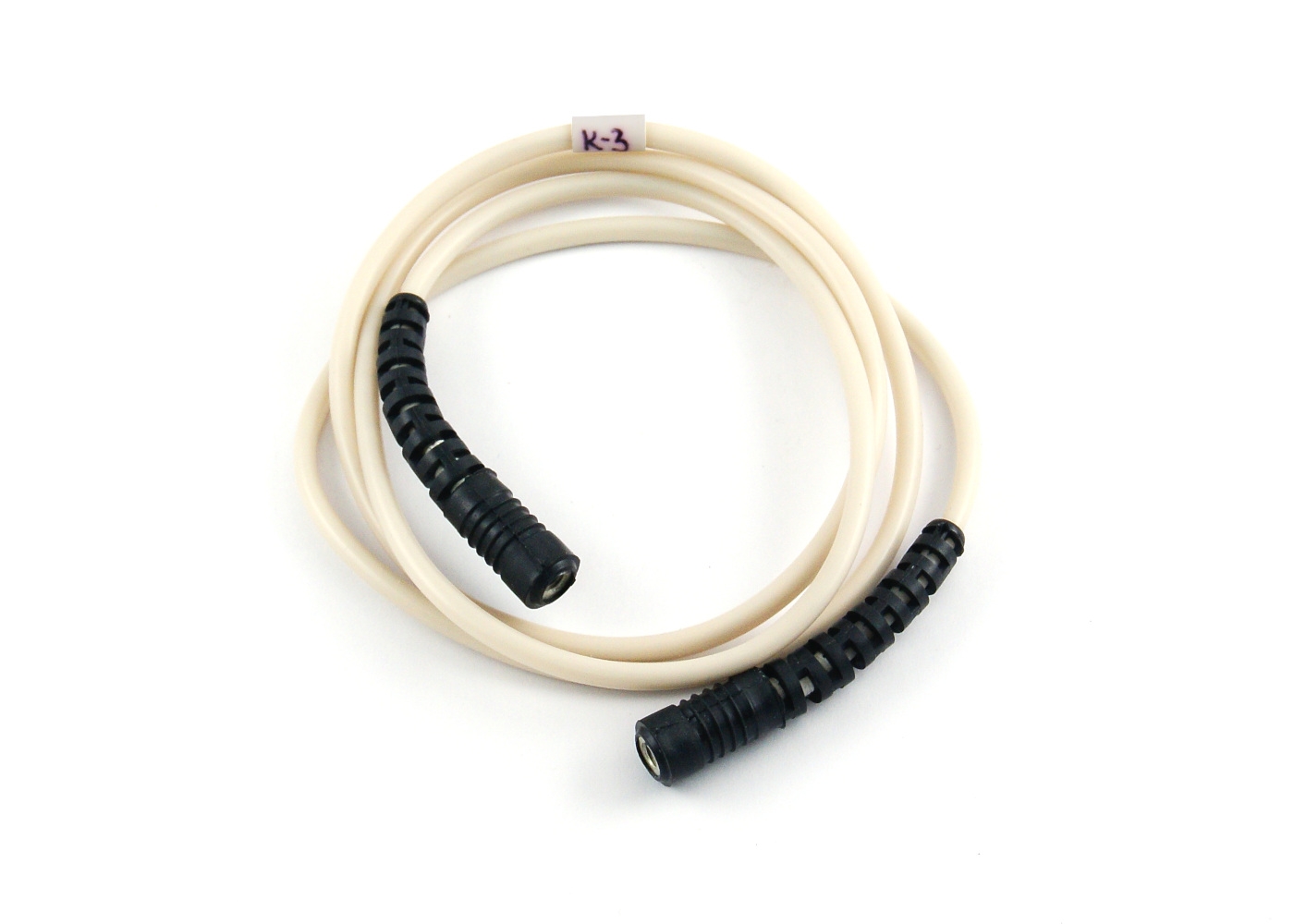

	Кабель "К-3" УШЯИ.685611.101	1

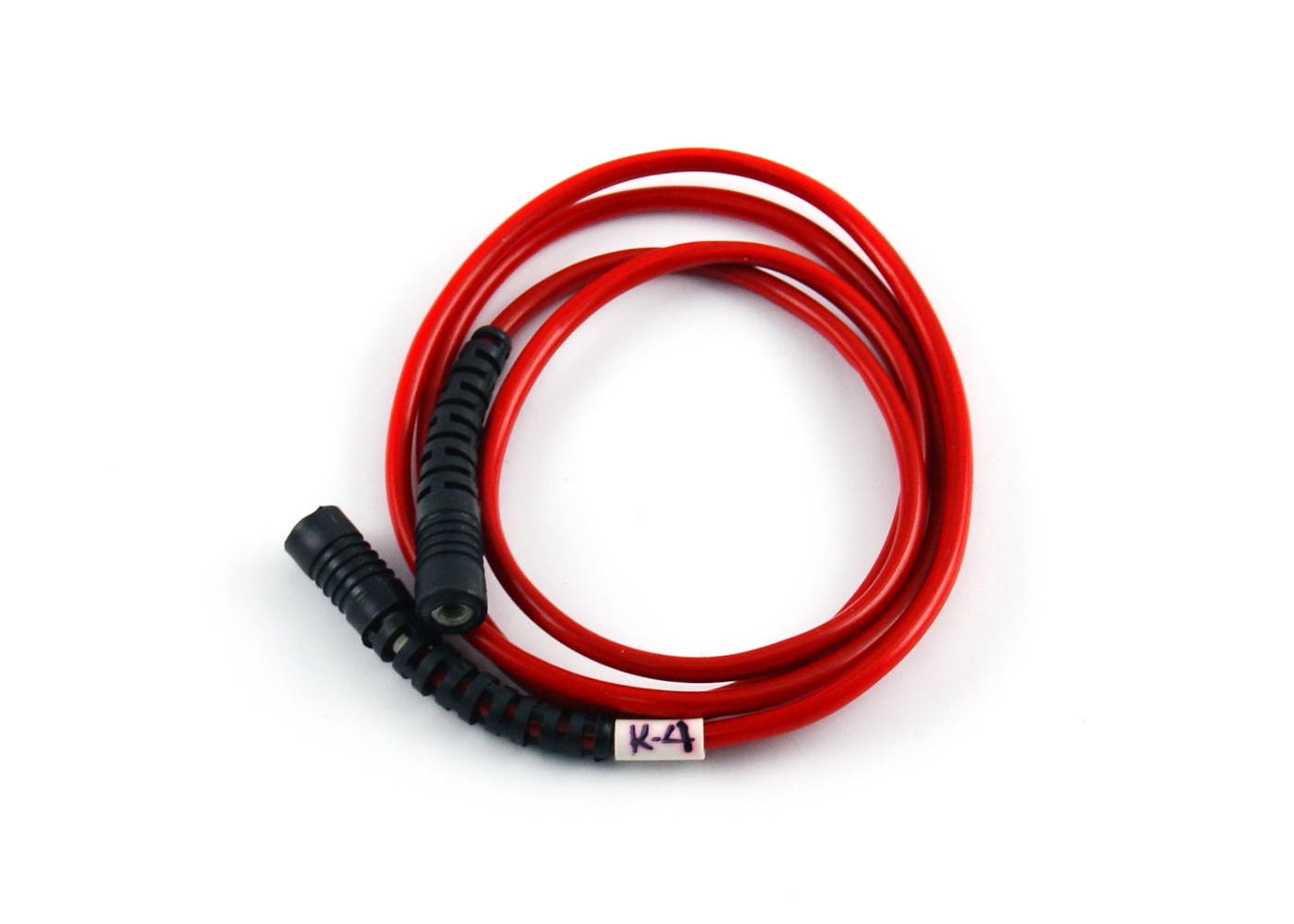

	Кабель "К-4" УШЯИ.685611.101-01	2

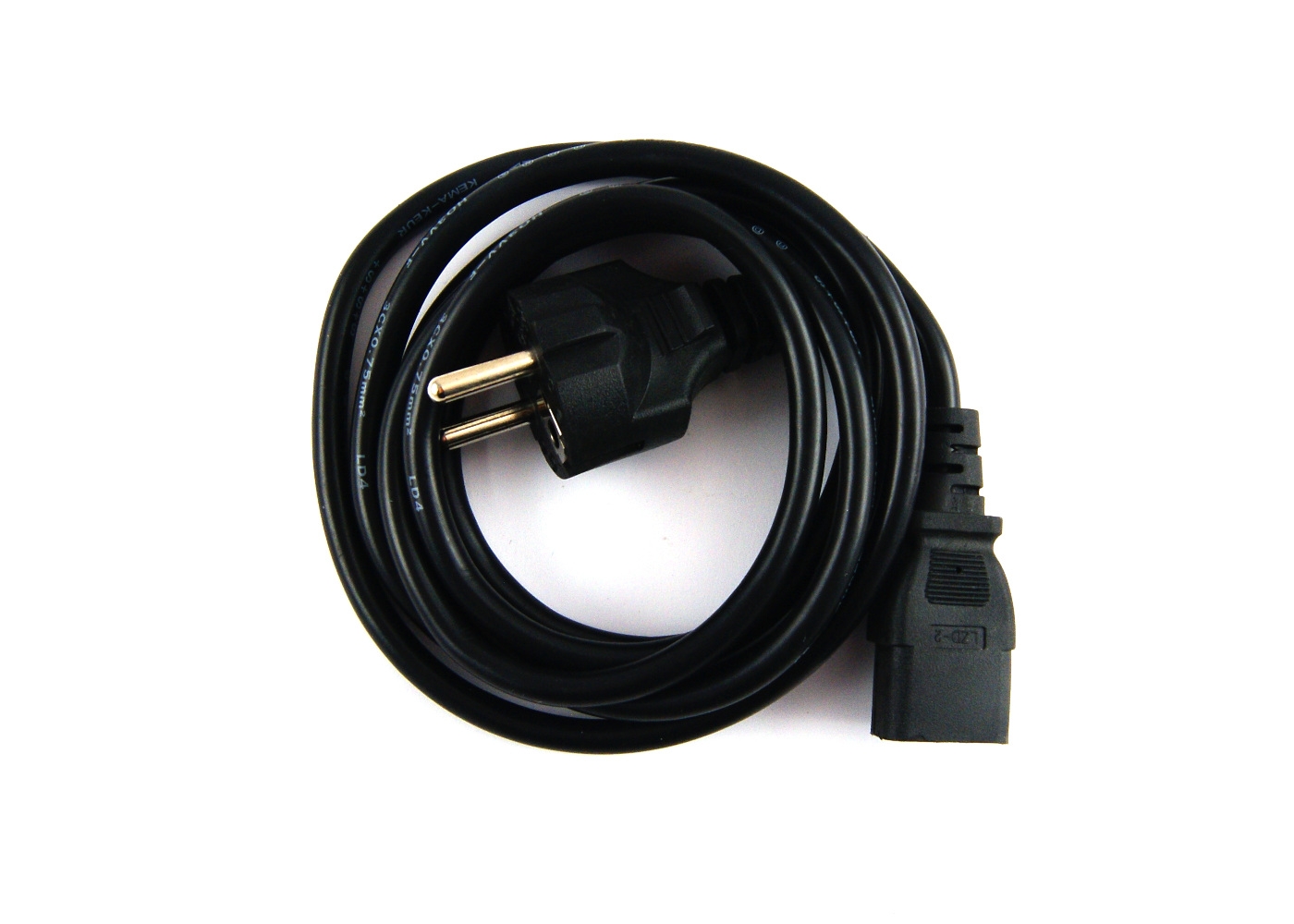

	Шнур сетевой SCZ-1	1

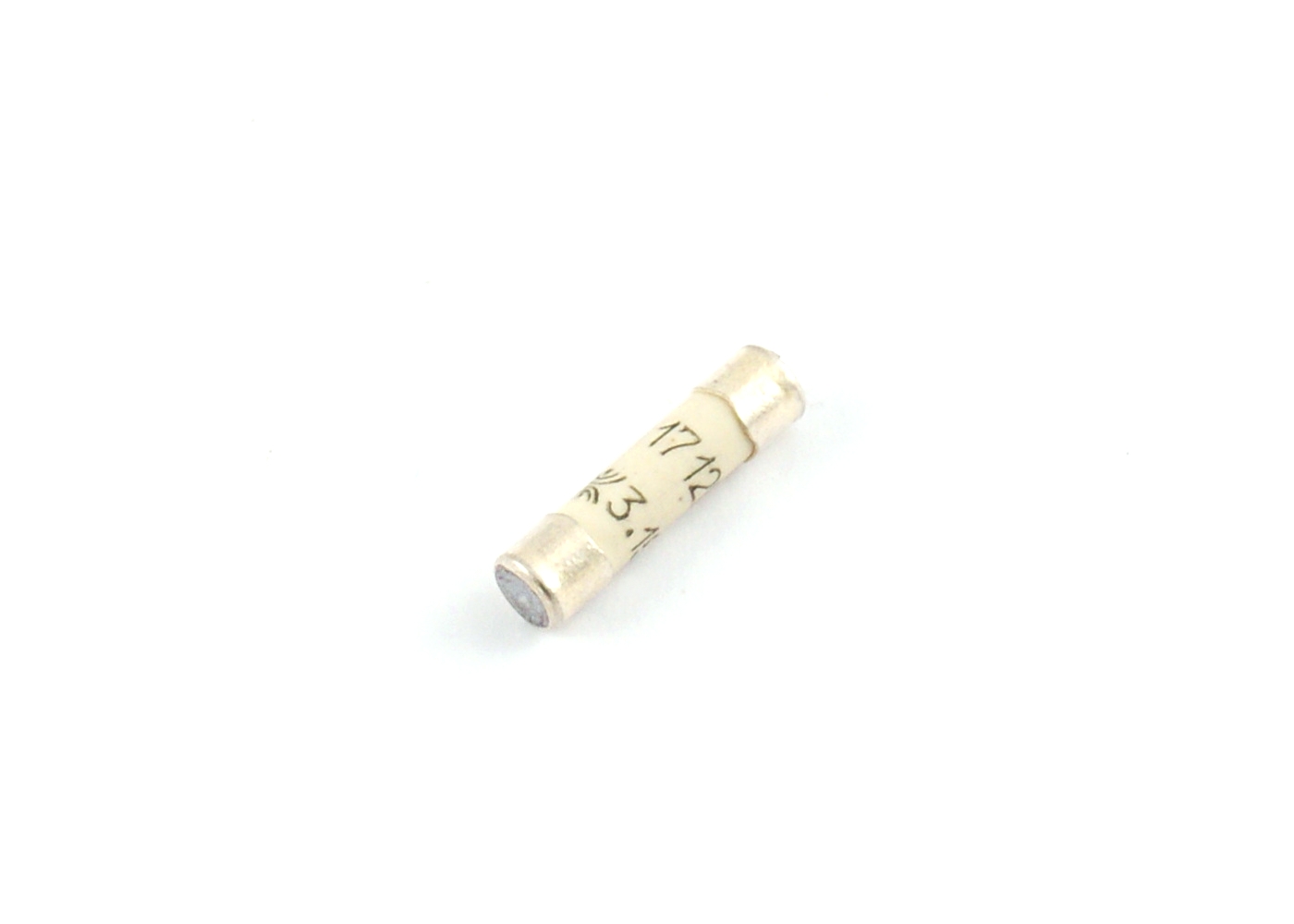

	Вставка плавкая ВП2Б-1 В 3,15 А 250 В ОЮ0.481.005 ТУ	2
	Руководство по эксплуатации УШЯИ.411161.066 РЭ	1
	Методика поверки УШЯИ.411161.066 МП	1
	Упаковка (для осциллографов с приемкой ОТК) УШЯИ.305642.239	1
