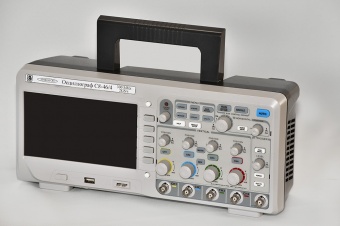

Осциллограф цифровой С8-46/4

Технические характеристики С8-46/4

Паметры входов каналов:

• входное активное сопротивление (1 вариант)
• входное активное сопротивление (2 вариант)
• входная емкость

При работе с делителем 1:10:

• входное активное сопротивление
• входная емкость

1 ± 0,02 МОм

50 ± 0,5 Ом

≤27 пФ

10 ± 0,5 МОм

≤23 пФ

Допускаемое суммарное значение постоянного и переменного напряжения на входах каналов осциллографа не более:

при входном сопротивлении 1 МОм:

• на открытом и закрытом входах непосредственно - 400 В
• на открытом и закрытом входах с делителем 1:10 - 250 В

при входном сопротивлении 50 Ом:

• на открытом и закрытом входах непосредственно - 5В
• на открытом и закрытом входах с делителем 1:10 - 5В

Предельные уровни синхронизации должны быть:

• при внутренней синхронизации минимальный уровень не более 0,8 делений шкалы по вертикали в диапазоне от 0,6 Гц до 60МГц, максимальный – не менее 8 делений шкалы по вертикали;
• при внешней синхронизации минимальный уровень не более 0,2 V, максимальный – не менее 10 V.

Нестабильность синхронизации не более 0,2 деления шкалы экрана по горизонтали.

Параметры входа внешней синхронизации:

• входное активное сопротивление
• входная емкость

1 ± 0,1 МОм

≤27 пФ

Коэффициент развязки между каналами вертикального отклонения:

• на частоте 100 МГц
• на частоте 300 МГц

≥50

≥20

Рабочие условия эксплуатации
