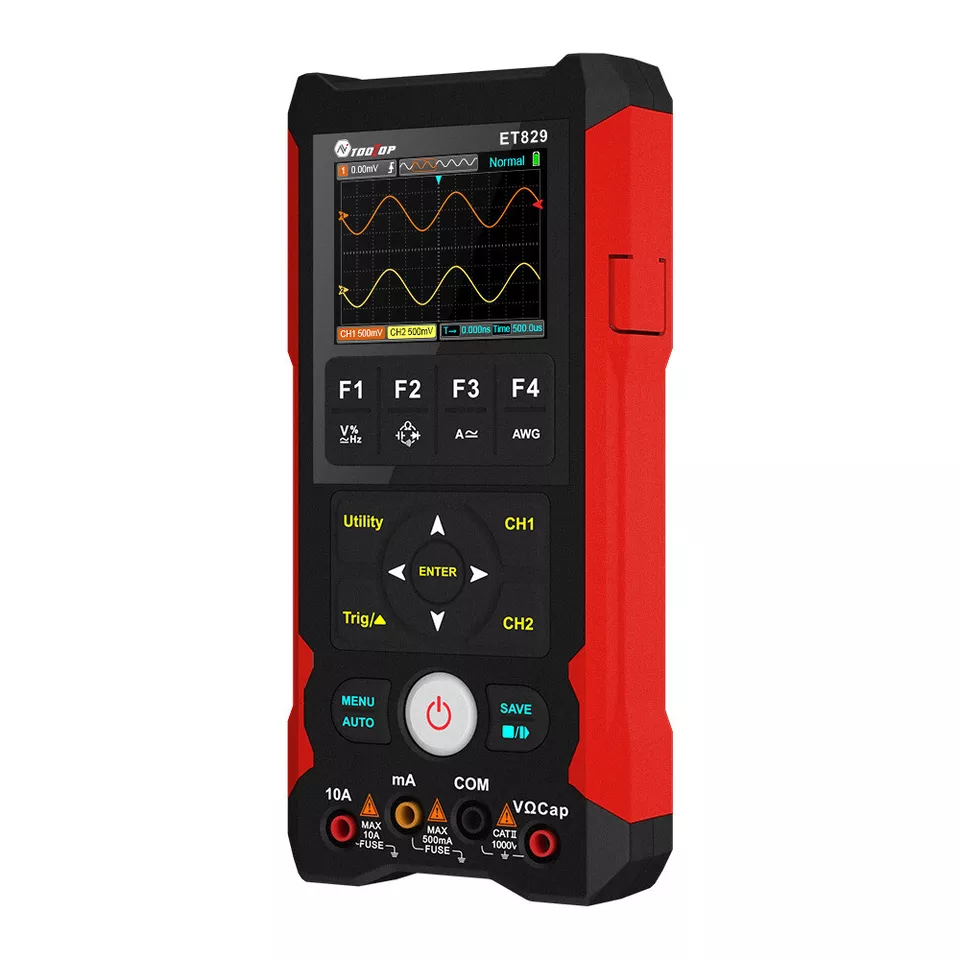

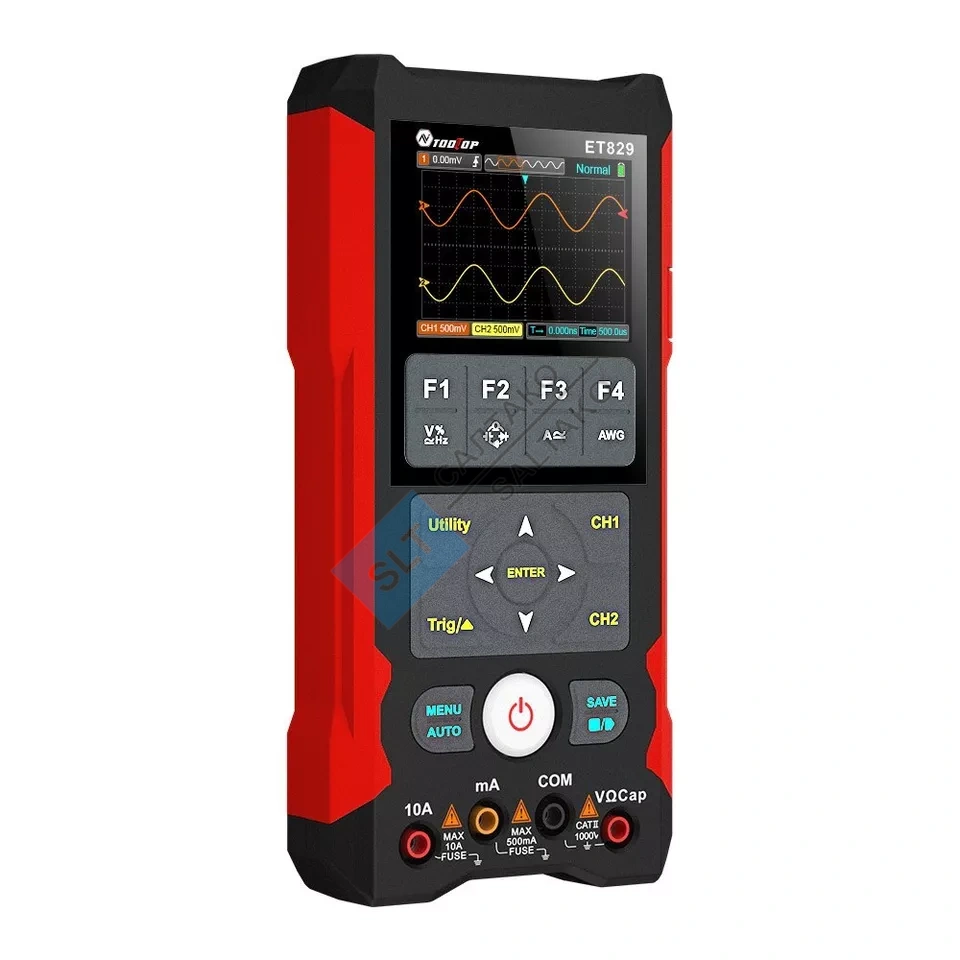

Осциллограф TOOLTOP ET829 с мультиметром и генератором

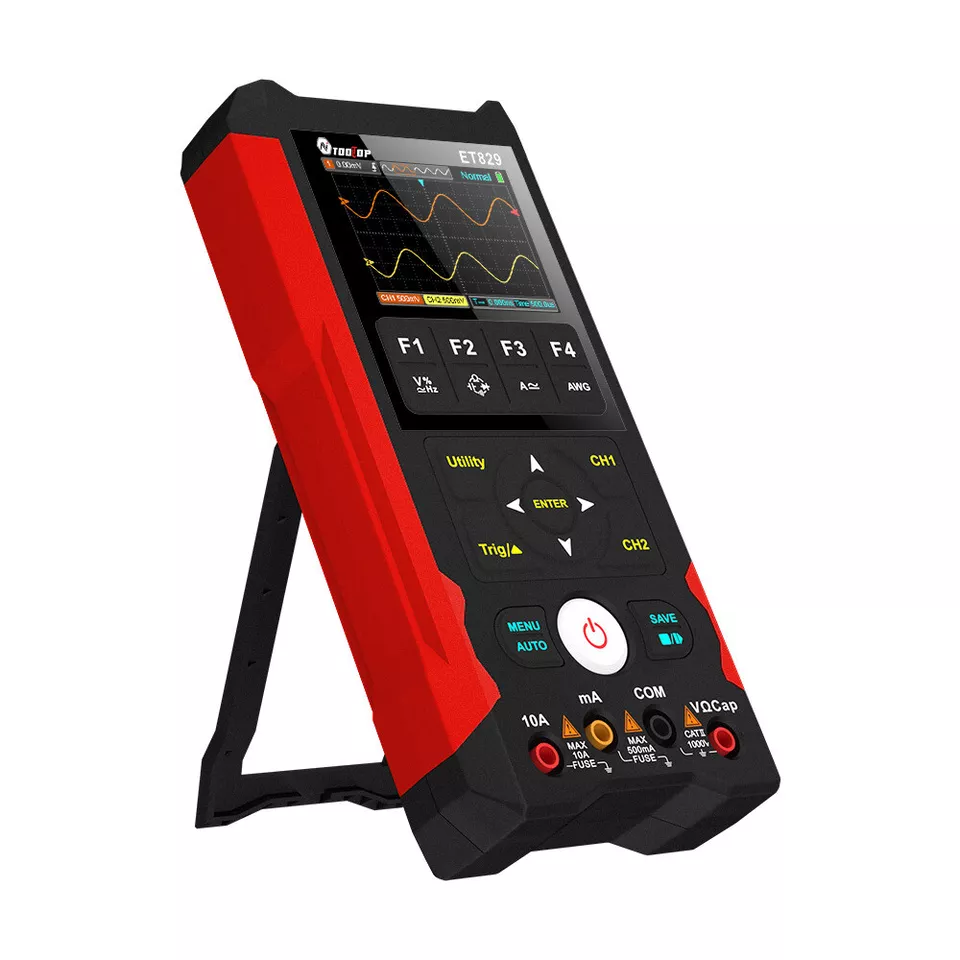

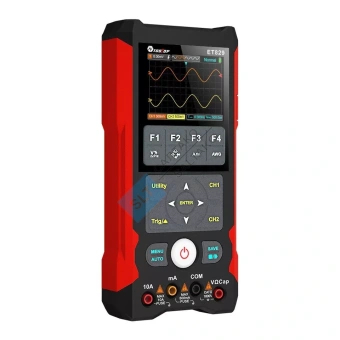

Tooltop ET829 - двухканальный цифровой запоминающий осциллограф 80 МГц + мультиметр + генератор сигналов

Функции:

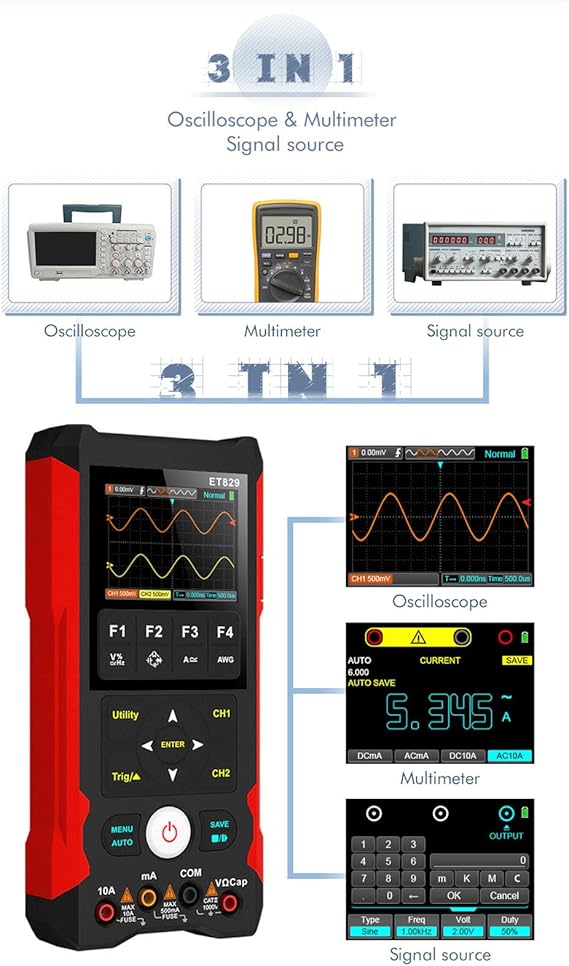

• Функция 3-в-1: цифровой запоминающий осциллограф (DSO) 80 МГц + мультиметр True RMS большой емкости (DMM) на 6000 отсчетов + генератор сигналов 1 Гц ~ 5 МГц

• Осциллограф имеет частоту дискретизации в реальном времени 250 Мвыб/с, аналоговую полосу пропускания 80 МГц и 2 канала.

• Интуитивно понятные шаги по эксплуатации, ключевые функции и статусы измерений, удобный интерфейс и простота эксплуатации.

• Автоматическое измерение, DSO реализует автоматическое измерение одной кнопкой, автоматическое отображение формы сигнала измерения и автоматическую коррекцию нуля.

• Хранение, до 200 сигналов DSO и 2000 групп значений DMM сохраняются/считываются, а 2000 групп данных автоматически записываются для онлайн-обнаружения ИС

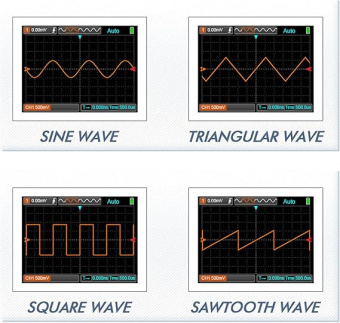

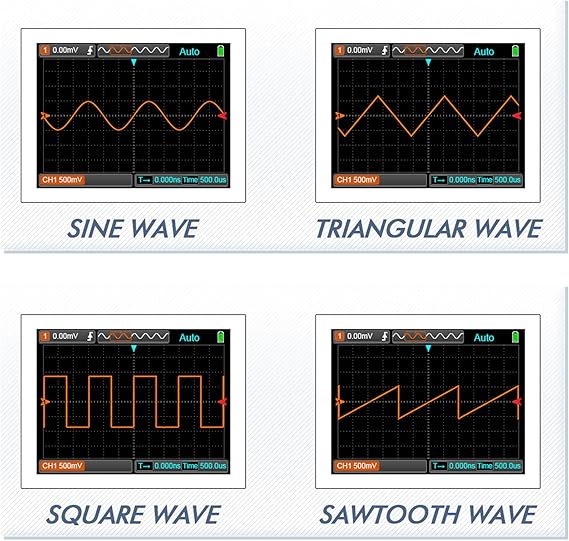

• Генератор сигналов, вырабатывает синусоидальный, треугольный и прямоугольный сигнал, частоту и амплитуду можно устанавливать независимо, одновременно работает с функцией осциллографа и представляет собой испытательную систему.

• 2,8-дюймовый цветной TFT-экран, разрешение 320 x 240 с регулируемой светодиодной подсветкой

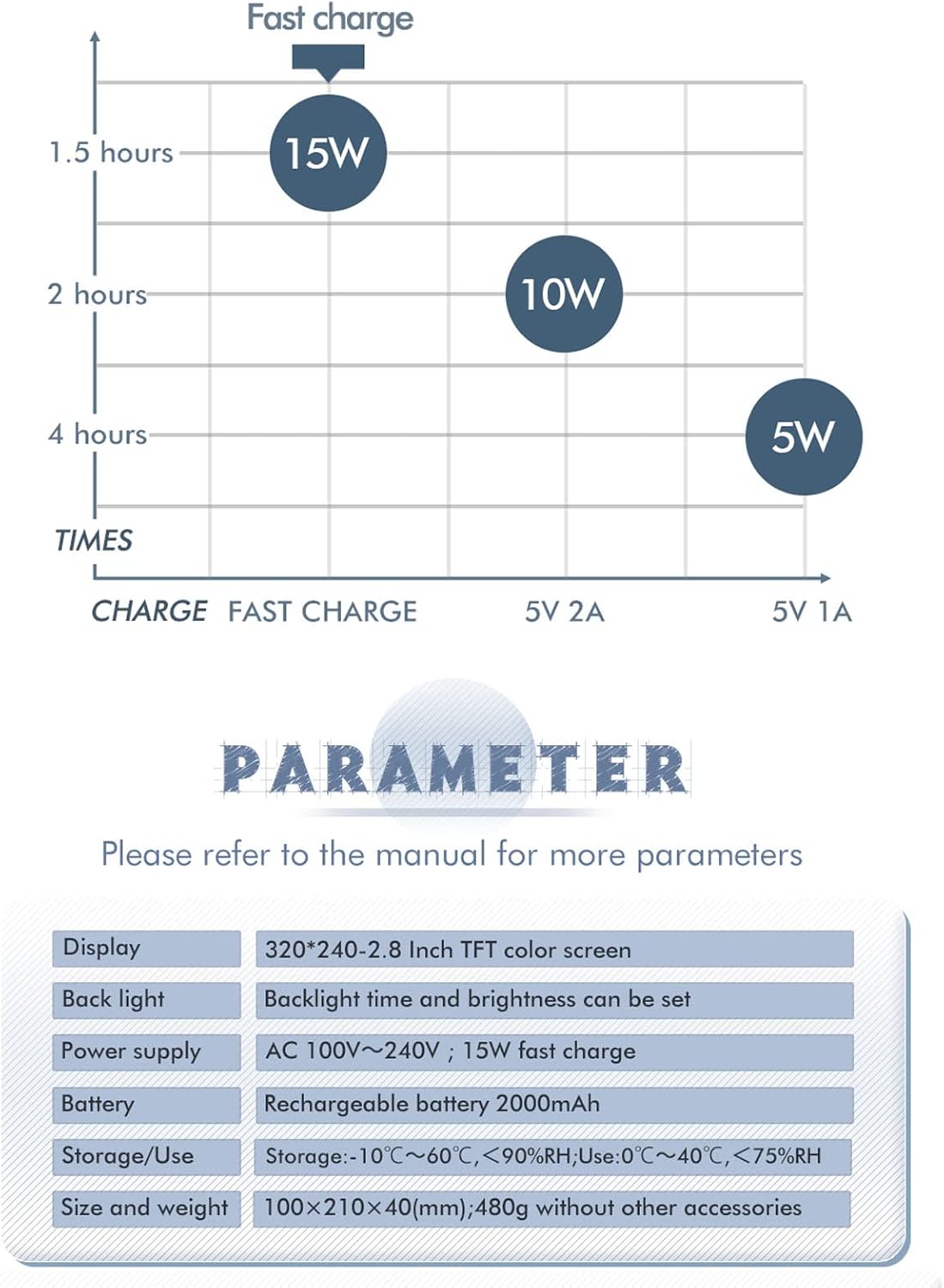

• Встроенные литиевые аккумуляторы 2*18650 поддерживают быструю зарядку 15 Вт, время работы до 10 часов

• Программное обеспечение для ПК, позволяющее проводить измерения времени, рисовать кривые, анализировать формы сигнала и преобразовывать БПФ

• Инновационное окно предварительного просмотра формы сигнала, позволяющее увидеть общую форму измеряемого сигнала

• Точное измерение с использованием технологии калибровки панели, память всех данных калибровки, без какой-либо регулировки потенциометра

• Многофункциональная конструкция: 3 режима запуска: автоматический, нормальный и однократный, относительное значение, удержание данных, выбор послесвечения, функция самокалибровки, функция курсора и т. д.

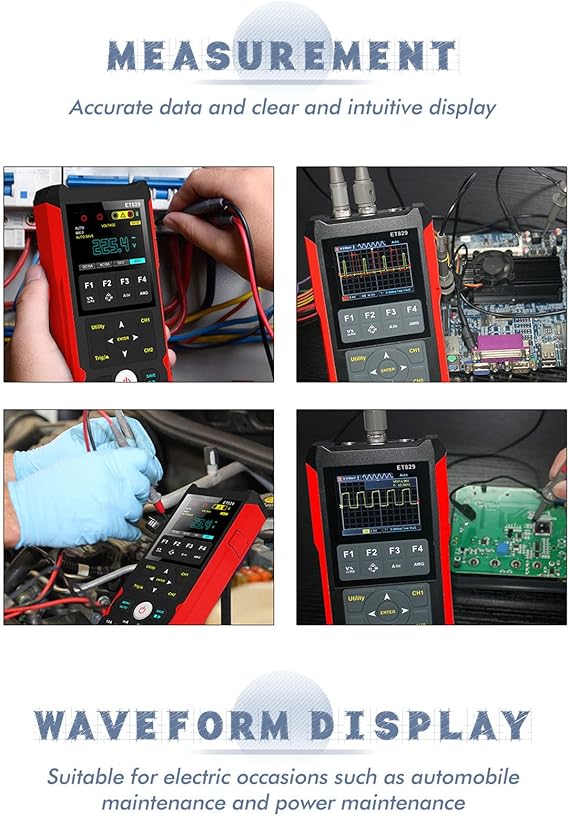

• Широкое применение: подходит для электротехнических работ, таких как техническое обслуживание автомобилей и электроснабжение.

Технические характеристики:

• Название: Осциллограф 3-в-1

• Материал: АБС-пластик

• Разрешение экрана: 320 (по горизонтали) * 240 (по вертикали) пикселей

• Размер дисплея: диагональ цветного TFT-экрана 2,8 дюйма

• Время подсветки дисплея: Регулируемое

• Яркость подсветки дисплея: Регулируемая

• Электропитание: переменный ток 100~240 В, 50 Гц/60 Гц; быстрая зарядка постоянного тока 15 Вт

• Потребляемая мощность всего устройства: диапазон осциллографа ≤400 мА, диапазон мультиметра ≤200 мА

• Аккумулятор: литиевый аккумулятор 18650 2000 мАч x 2 (в комплекте)

• Индикатор уровня заряда батареи: Да

• Автоматический режим сна: время можно настроить или отключить, перед сном раздастся звуковой сигнал или отобразится сообщение на дисплее.

• Звуковая подсказка: Вкл./выкл. по желанию; имеются различные виды голосовых подсказок, такие как звук кнопки, сигнал тревоги о высоком давлении или выходе за пределы диапазона во время измерения, а также некоторые голоса ИИ, которые могут быть добавлены и т. д. Чтобы отключить звук, вы можете отключить звук всего устройства или просто отключить выбранный звук подсказки.

• Время использования: около 10 часов для диапазона осциллографа, около 20 часов для диапазонов мультиметра

• Рабочая среда: 0℃~40℃, <75%RH

• Условия хранения: -10℃~60℃, <90%RH

• Размер изделия: 100*210*40 мм

• Вес товара: 480 г

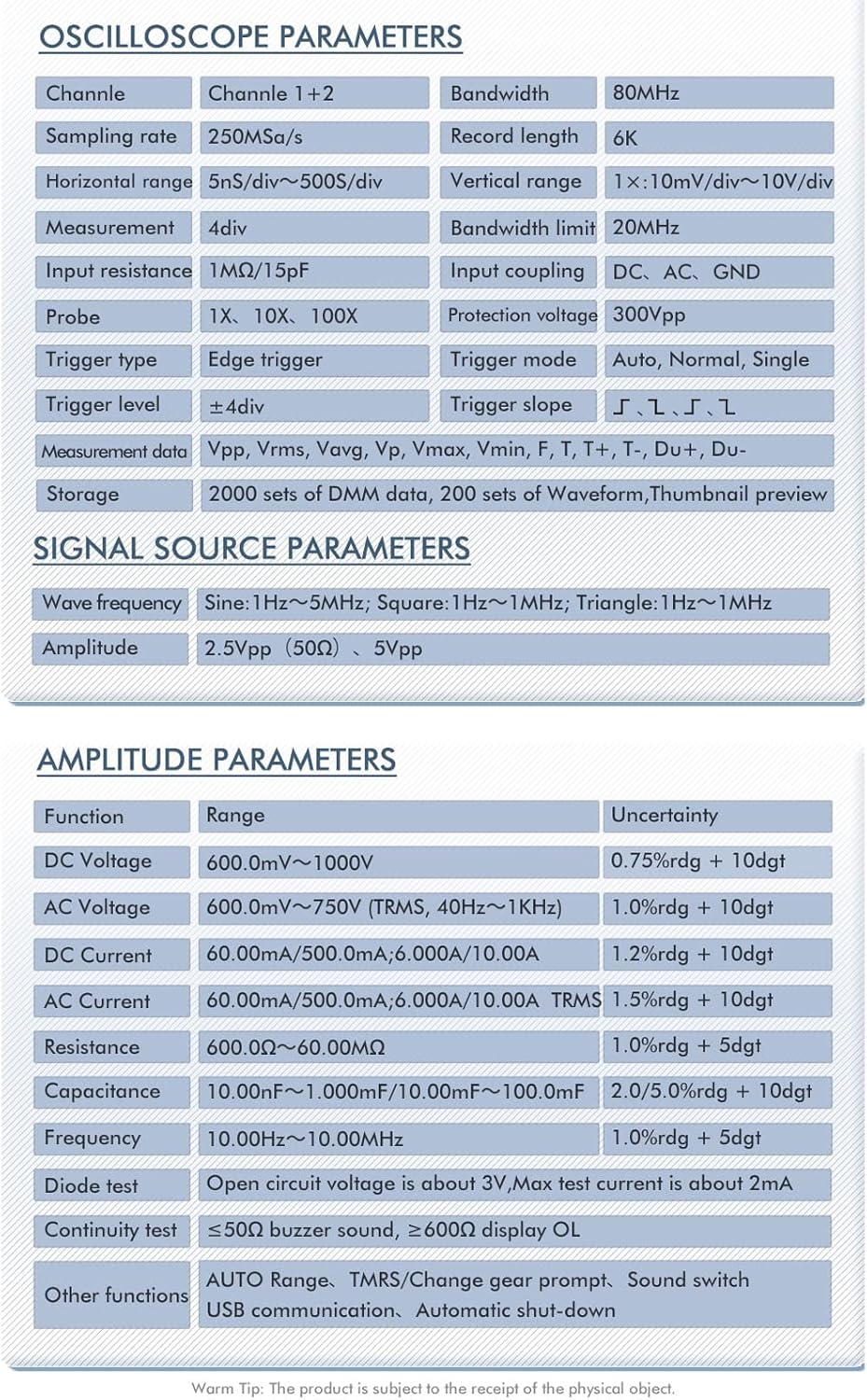

Осциллограф:

• Количество каналов: Канал CH1, Канал CH2

• Пропускная способность: 80 МГц (один канал), 50 МГц (два канала)

• Максимальная частота дискретизации в реальном времени: 250 Мвыб./с (один канал), 125 Мвыб./с (два канала)

• Интерполяция формы волны: (Sin X) /X

• Длина записи: при одноканальном режиме максимум 6 КБ; при двухканальном режиме максимум 3 КБ

• Диапазон горизонтальной шкалы: 5 нс/дел~50 с/дел, 1 > 2, 5 шагов

• АЦП: разрешение 8 бит, одновременная выборка каждого канала

• Диапазон вертикальной шкалы: 1 X: 10 мВ/дел–10 В/дел; 10X: 100 мВ/дел–100 В/дел

• Диапазон вертикальных измерений: ±4г

• Дополнительный предел полосы пропускания: 20 МГц

• Низкочастотная характеристика (-3 дБ): ≤10 Гц на BNC

• Точность вертикального усиления: ±3% в режиме «Нормальный» или «Средний»

• Входное сопротивление: 1МОм/15

• Входная связь: DC, AC, GND

• Ослабление зонда: 1X, 10X

• Поддержка коэффициента затухания зонда: 1X, 10X, 100X

• Входное защитное напряжение: 300 Вpp

• Тип триггера: триггер по краям

• Режим триггера: автомобильный, одиночный, нормальный

• Уровень срабатывания: ±4дел.

• Наклон, вызванный фронтами: восходящие фронты, нисходящие фронты, восходящие фронты или нисходящие фронты

• Измерение параметров напряжения: от пика до пика, среднеквадратичное значение, среднее значение, пиковое значение, максимальное значение, минимальное значение

• Измерение временных параметров: частота, период, рабочий цикл, ширина положительного импульса, ширина отрицательного импульса

• Курсоры: разница напряжений между курсорами, разница во времени между курсорами. Группа интеллектуальных курсоров 1, точка захвата отслеживает текущую форму волны при перемещении курсора, а информация о текущем положении курсора, разнице напряжений и разнице во времени отображается ниже.

• Спектральный анализ БПФ: Да

• Емкость хранилища: 2000 групп данных, 200 групп записей осциллограмм, с файловым менеджером хранилища

• Фильтрация: высокие частоты, низкие частоты

• Математическая операция: БПФ

• Параметр Afterglow: Да (эффект Afterglow необходим для создания графики Лиссажу) Выбор Afterglow разделен на многоуровневые необязательные

• Компьютерная связь в реальном времени: USB-связь

• Масштабирование формы волны: Да

• Предварительный просмотр формы волны AI: над основным интерфейсом добавляется небольшое окно для отображения миниатюры формы волны для предварительного просмотра, а также индикатор, указывающий, что текущая форма волны основного интерфейса находится в определенном положении во всей собранной форме волны.

Мультиметр:

• Напряжение постоянного тока: 600,0 мВ ~ 1000 В, 0,75% от показаний + 10 ед.

• Напряжение переменного тока: 600,0 мВ ~ 750 В (истинное СКЗ, диапазон частот: 40 Гц - 1 кГц), 1,0% от показаний + 10 единиц

• Постоянный ток: 60,00 мА/500,0 мА, 6,000 А/10,00 А

• Защита от перегрузки: предохранитель типа 500 мА/250 В, 10 А/250 В, 1,2% от показаний + 10dgt

• Переменный ток: 60,00 мА/500,0 мА, 6,000 А/10,00 А (TRMS) Защита от перегрузки: предохранитель 500 мА/250 В, 10 А/250 В, 1,5% показания + 10 единиц

• Сопротивление: 600,0 Ом~60,00 МОм, 1,0% показания + 5 единиц

• Емкость: 10,00 нФ~1,000 мФ, 2,0% от показаний + 10 ед.; 1,000 мФ-100,0 мФ, 5,0% от показаний + 10 ед.

• Частота: 10,00 Гц~10,00 МГц, 1,0% показания + 5 цифр

• Проверка диодов: напряжение разомкнутой цепи около 3 В, максимальный испытательный ток около 2 мА.

• Тест включения-выключения: звуковой сигнал ≤50 Ом, дисплей ≥600 Ом OL

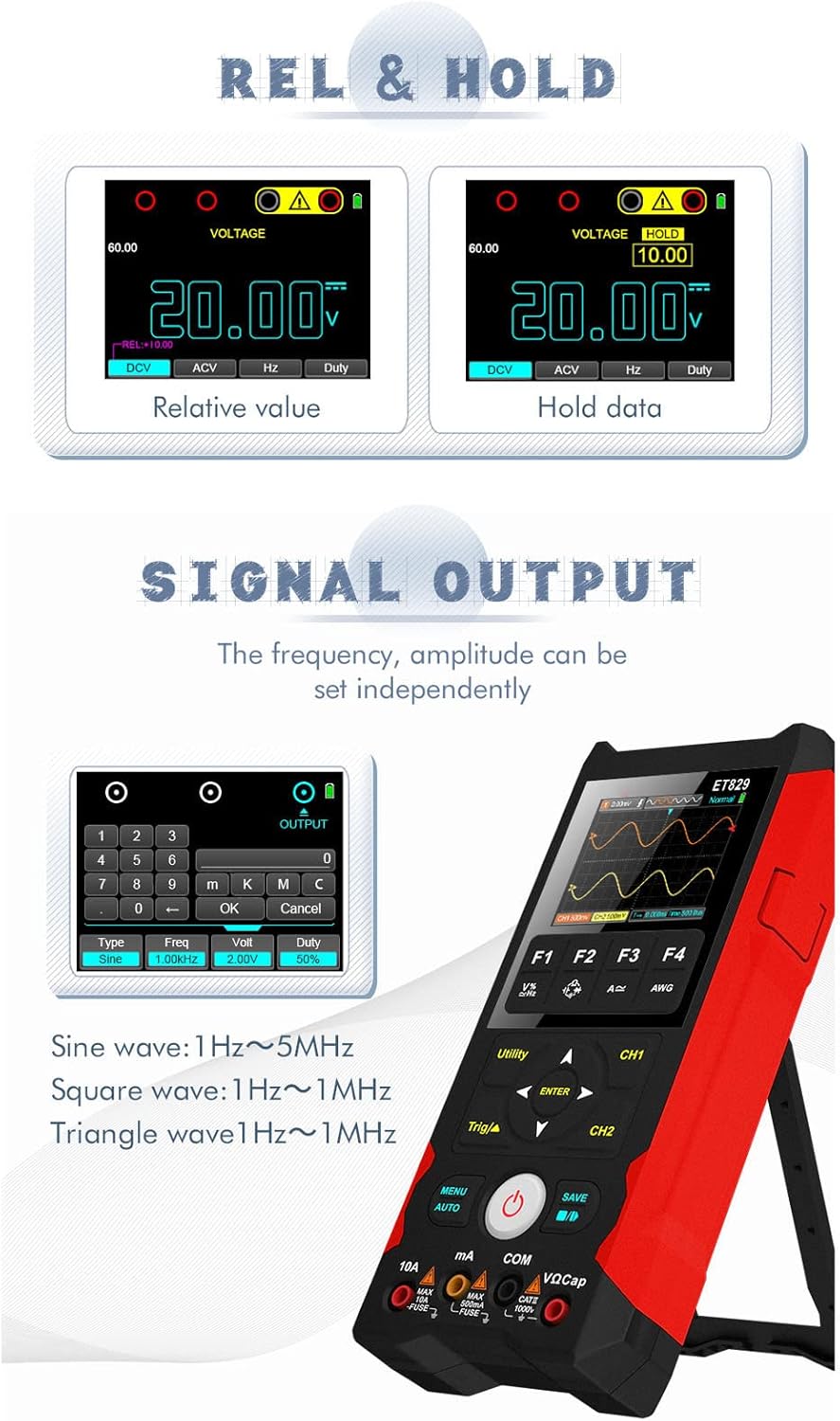

Генератор формы волны:

• Синусоиды: 1 Гц~5 МГц

• Прямоугольные волны: 1 Гц~500 кГц

• Треугольные волны: 1 Гц~500 кГц

• Амплитуда: выход с фиксированной точкой, максимум 5 В (50 Ом) ——0 В, 0,1 В, 0,2 В, 0,5 В, 1 В, 2 В, 3 В, 5 В

• Разрешение по частоте: 0,2 Гц

• Количество каналов: 1

• Вертикальное разрешение: 8 бит

• Выходное сопротивление: 50 Ом

• Точность ширины прямоугольного импульса: ±20 нс

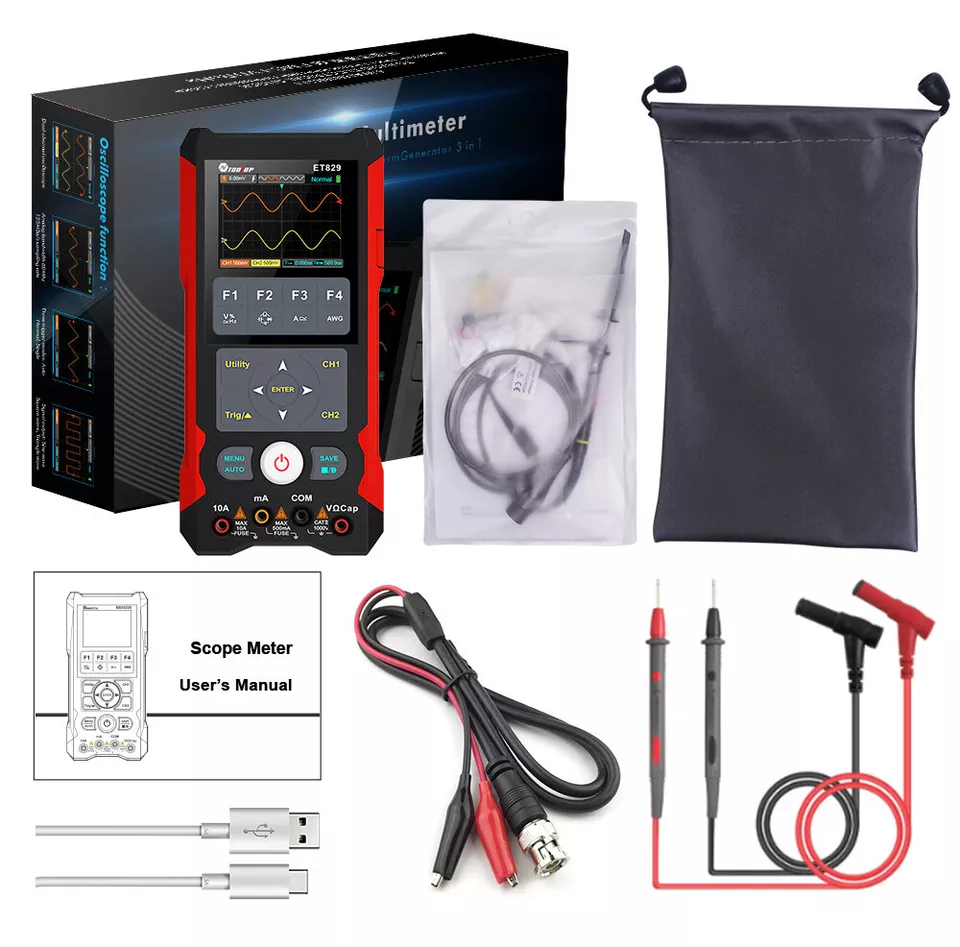

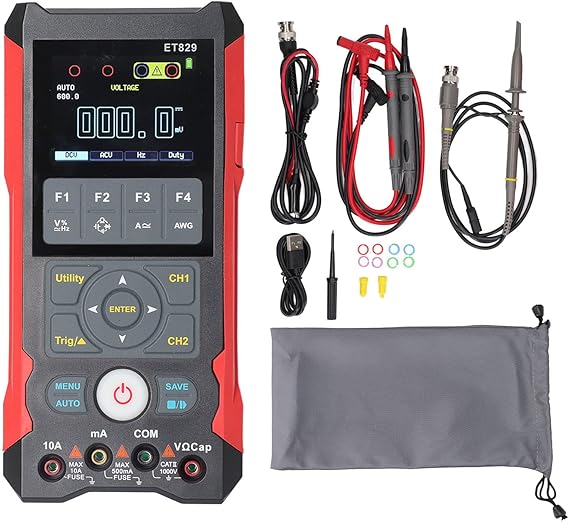

В пакет входит:

• 1 х Осциллограф ET829

• 1 x двойной испытательный провод для впрыска

• 1 x зонд для осмотра

• 1 x зажимной провод выходного сигнала

• 1 x USB-кабель Type-
