Осциллограф цифровой Актаком ADS-6332

2 канала. Полоса пропускания 350 МГц. Частота дискретизации 5 Гвыб/с. АЦП 8 бит. Максимальная память 400 М точек. Скорость захвата 600000 осц/с. Вертикальное отклонение 1 мВ/дел - 10 В/дел. Горизонтальная развертка 1 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм/50 Ом. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика, последовательная шина. Анализатор протоколов I²C, SPI, RS-232, CAN. Мультиметр 4½ разряда с регистратором. Генератор сигналов 50 МГц. Измеритель АЧХ (диаграммы Боде). Частотомер. Интерфейс: USB-host, USB-device, LAN. Выход Trig Out (Pass/Fail), VGA. Вес: 5,0 кг. Размеры: 421 x 221 x 115 мм.

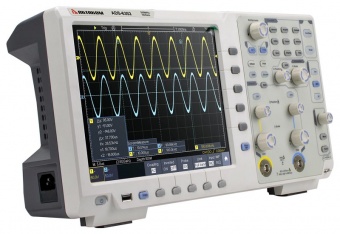

Осциллограф цифровой Актаком ADS-6332

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Осциллограф цифровой АКТАКОМ ADS-6332, благодаря применению новейших разработок, обеспечивает высокую функциональность и отличные технические характеристики при доступной цене. Уже в стандартной поставке в одном корпусе объединены несколько измерительных приборов: двухканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4½-разрядный цифровой мультиметр с функцией регистрации данных, генератор сигналов 50 МГц, анализатор спектра на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-разрядный частотомер.

Осциллограф ADS-6332 имеет максимальную частоту дискретизации 5 Гвыб/с, высокую скорость захвата осциллограмм (до 600000 осц/с) и высокую глубину записи 400 млн. точек и большой 10,4" сенсорный (тачскрин) дисплей. Расширенная система синхронизации включает в себя, в том числе, и запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Прибор является отличным инструментом для использования в научно-исследовательских лабораториях, на производстве и в сфере образования.

Технические характеристики

Характеристика		Значение
Полоса пропускания		350 МГц
Количество каналов		2
Скорость захвата осциллограмм		600 000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	5 Гвыб/сек (2,5 Гвыб/сек на канал)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом
	Учет ослабления пробников	0.001X - 1000X
	Максимальное входное напряжение	1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	400 М точек
	Коэффициент развертки	500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки	±2,5 ppm
	Погрешность времени выборки и времени задержки	±2,5 ppm
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел
	Вертикальное отклонение	1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел
	Полоса пропускания для аналогового периодического сигнала	350 МГц
	Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания	≤1 нс (типичное)
	Погрешность коэф. усиления	±3% ≤1 мВ ±2% ≥2 мВ
	Погрешность коэф. усиления	±3% ≤1 мВ ±2% ≥2 мВ
Измерения	Курсорные	ΔV и ΔT между курсорами, авто
	Автоматические	Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
	Математические операции	+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232/UART, CAN

Система запуска

Характеристики
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232/UART, CAN
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана
Чувствительность уровня запуска	±0.3 деления
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	30 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, =
Запуск по ранту	диапазон установок	30 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна	30 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	30 нс ~ 10 с
	Номер фронта	1 ~ 128
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, =
Скорость нарастания	Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие	AND, OR, XNOR, XOR
	Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
	Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)	Фронт	нарастающий, спадающий
Запуск по истечению времени (TimeOut)	Установка времени	30 нс ~ 10 с
RS-232 запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Скорость	стандартная, пользовательская (0 - 10000000)
	Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	0 - 127, 0 - 255, 0 - 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut
	Значение удержания	30 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X

Генератор сигналов

Количество каналов	1
Максимальная частота генерации	50 МГц
Частота дискретизации	250 Мвыб/с
Вертикальное разрешение	14 бит
Амплитуда сигнала	2 мВп-п ... 20 Вп-п (≤25 МГц) 2 мВп-п ... 5 Вп-п (≤50 МГц)
Количество точек, участвующих в формировании сигнала	16 К
Диапазон смещения напряжения постоянного тока	±2.5 В при амплитуде ≤5 В; ±10 В при амплитуде >5V;
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы	Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 64 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр

Разрешение дисплея	4 1/2 разрядов (20000 отсчетов)
Входной импеданс	≥10 МОм
Регистратор данных	Интервал сэмплирования: 0,5 с...10 с Макс. длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель
Измерение постоянного напряжения	Диапазоны: 20 мВ/200 мВ Точность: ±(0,5% + 10 е.м.р.) Диапазоны: 2 В/200 В/200 В Точность: ±(0,3% + 5 е.м.р.) Диапазон: 1000 В Точность: ±(0,5% + 5 е.м.р.)
Измерение переменного напряжения	Диапазоны: 200 мВ/2 В/200 В/200 В Точность: ±(0,8% + 10 е.м.р.) Диапазон: 750 В Точность: ±(1,0% + 10 е.м.р.)
Измерение постоянного тока	Диапазон: 10 А Точность: ±(2.0% + 10 е.м.р.)
Измерение переменного тока	Диапазон: 10 А Точность: ±(2.5% + 10 е.м.р.)
Сопротивление	Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм Точность: ±(0,8% + 10 е.м.р.) Диапазоны: 20 МОм Точность: ±(1,0% + 10 е.м.р.) Диапазон: 100 МОм Точность: ±(5,0% + 10 е.м.р.)
Емкость	Диапазоны: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.)
Частота	Диапазон: 40 Гц ~ 400 Гц
Тест диодов	0 В ~ 2.0 В
Неразрывность цепи	<50 Ом звуковой сигнал

Дисплей

Тип дисплея	диагональ 10,4” , ЖК, сенсорный тачскрин
Послесвечение	1 сек, 2 сек, 5 сек, бесконечно, отключено.

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

Для связи с ПК	USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In
Печать на принтер	PictBridge

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	422 мм × 226 мм × 135 мм (ДВГ)
Вес	Около 5,0 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

осциллограф
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации (краткая инструкция)

Дополнительная комплектация

миниклипса АСА-2554
SDS bag Сумка для переноски
пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro
пробники осциллографические токовые: PA-622, PA-655, PA-677, PA-699
пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Осциллограф цифровой Актаком ADS-6332

Характеристики

Каналы	2
Полоса частот, МГц	350
Частота дискретизации, ГГц	5
Дополнительно (осциллогаф)	Анализатор протоколов, Генератор, Мультиметр
Конструкция (осциллографа)	Настольный
