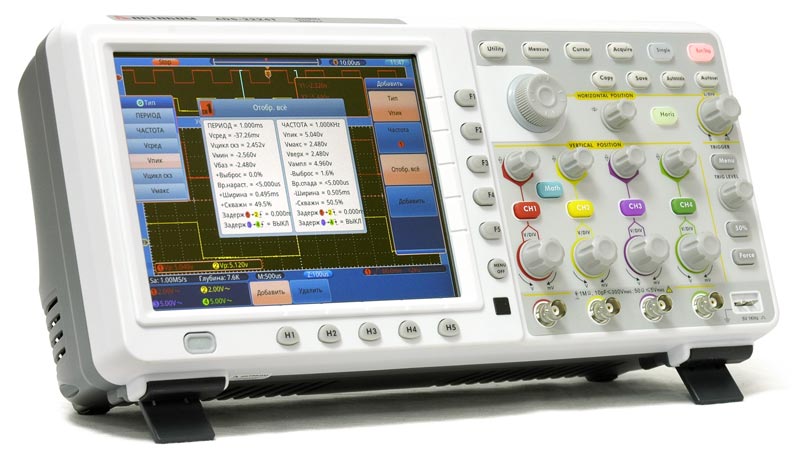

Осциллограф цифровой Актаком ADS-2074T

Осциллограф цифровой АКТАКОМ ADS-2074T обладает отличными техническими параметрами, в частности: скорость захвата осциллограмм до 50000 осц./с, максимальная глубина записи до 7,6 млн. точек, возможность установки 50-омного входного импеданса.

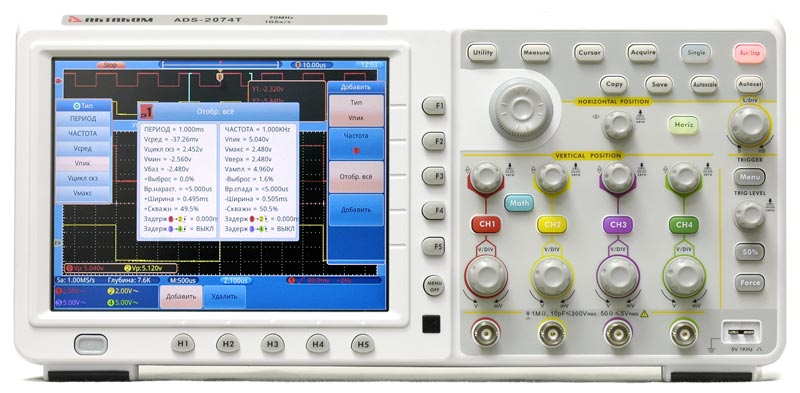

В четырёхканальном цифровом осциллографе АКТАКОМ ADS-2074T применён сенсорный дисплей (Touch-screen), что позволяет удобно управлять сразу несколькими функциями осциллографа.

Система синхронизации цифрового осциллографа ADS-2074T предоставляет множество типов запуска (фронт, видео, скорость нарастания и др.). Также доступно множество видов автоматических измерений (представлены в таблице ниже).

Благодаря сочетанию отличных технических характеристик, компактности и доступной цены, цифровой осциллограф АКТАКОМ ADS-2074T является превосходным инструментом для использования в различных областях. Кроме того, в цифровом осциллографе ADS-2074T имеется выход VGA, что позволяет подключить к нему монитор или телевизор. Это особенно удобно для применения в учебных процессах, а также при проведении презентаций.

Технические характеристики

Характеритстика	Значение
Полоса пропускания		70 MГц
Количество каналов		4
Скорость захвата осциллограмм		50 000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)	1 Гвыб/сек
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ ±2% в параллель 10 пФ ±5 пФ; 50 Ω ±1%
	Учет ослабления пробников	1X, 10X, 100X, 1000X
	Максимальное входное напряжение	1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания	полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы
	Интерполяция	sin (x)/x
	Глубина записи	7,6 М точек
	Коэффициент развертки	2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
	Погрешность времени выборки и времени задержки	±100 ppm
Параметры вертикальной системы	АЦП	8 бит (4 канала одновременно)
	Вертикальное отклонение	2 мВ/дел ~ 10 В/дел
	Диапазон смещения	±10 делений
	Полоса пропускания для аналогового периодического сигнала	70 МГц
	Низкочастотный предел	≥10 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания	≤5 нс (типичное)
	Погрешность коэф. усиления	±3%
	Погрешность коэф. усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные	ΔV и ΔT между курсорами
	Автоматические	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции	+, -, *, /, БПФ
	Сохранение во внутреннюю память	4 опорные осциллограммы
	Фигуры Лиссажу (X-Y)	Диапазон: Полный
		Сдвиг фаз ±3 градуса
Система запуска	Тип запуска	Фронт, импульс, видео, скорость нарастания
	Режим	Авто, обычный, однократный
	Диапазон уровня запуска	±6 делений от центра экрана
	Чувствительность уровня запуска	±0.3 деления
	Стандарт видеосигнала	NTSC, PAL и SECAM

Дисплей

Тип дисплея	диагональ 8” , ЖК, TFT матрица, Touchscreen
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

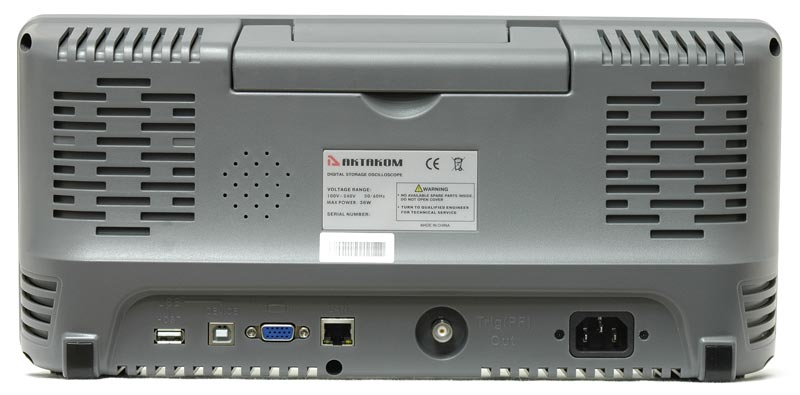

Интерфейс

Для связи с ПК	USB 2.0, LAN
Сохранение	USB (форматы файлов *.bmp и *.bin)
Видеовыход	VGA

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<15 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	380 мм × 180 мм × 115 мм (Д*В*Г)
Вес	Около 1.5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

осциллограф
осциллографические щупы (4 шт.)
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации
Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном

Купить осциллограф цифровой Актаком ADS-2074T можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Варианты написания: Актаком ADS2074T.
