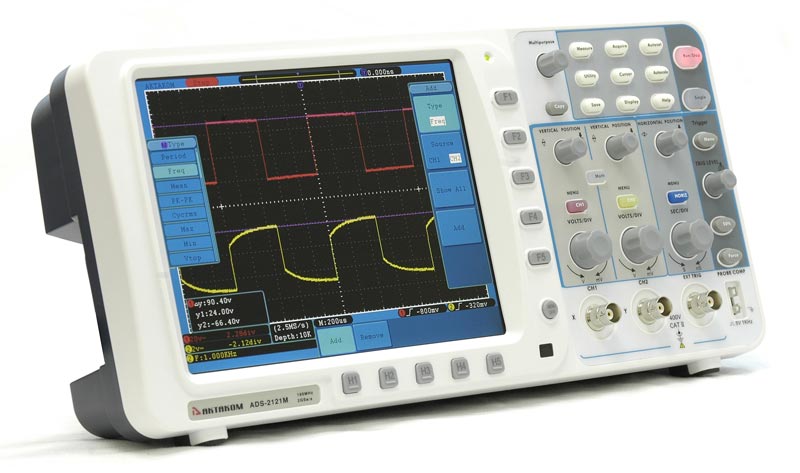

Осциллограф цифровой Актаком ADS-2121M

Осциллограф цифровой ADS-2121M - это представитель серии цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV с глубиной записи 10 миллионов точек на каждый канал!!!

Осциллограф цифровой ADS-2121M можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, осциллограф может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Встроенное описание работы с осциллографом отображается на экране (невозможно потерять «Руководство по эксплуатации»).

Система синхронизации цифрового осциллографа ADS-2121M предоставляет 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). В осциллографе доступны 20 видов автоматических измерений (представлены в таблице ниже).

Для цифрового осциллографа ADS-2121M доступно два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

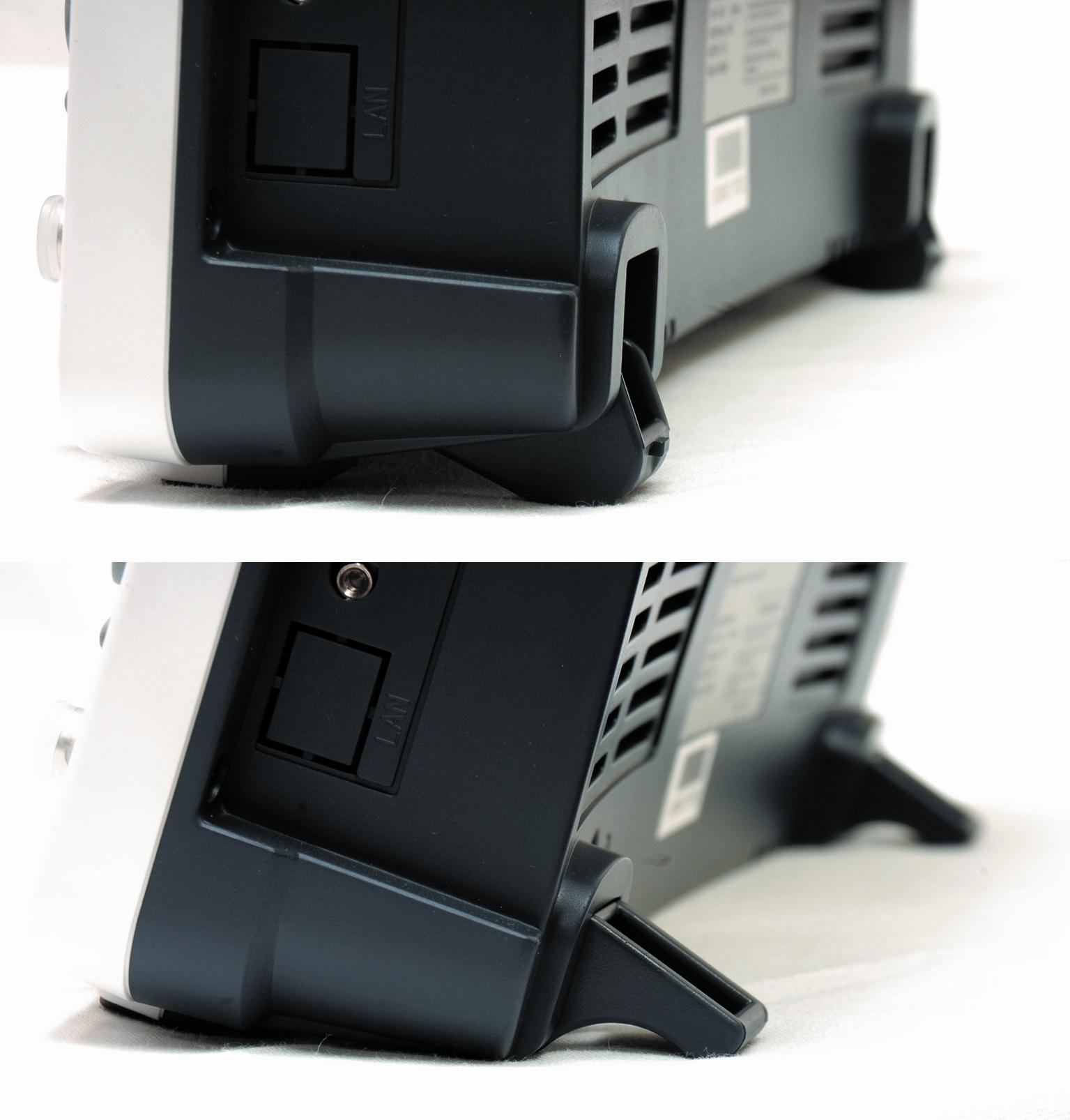

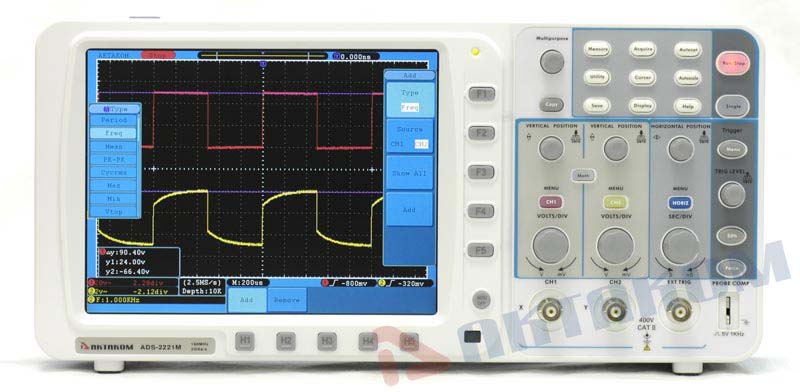

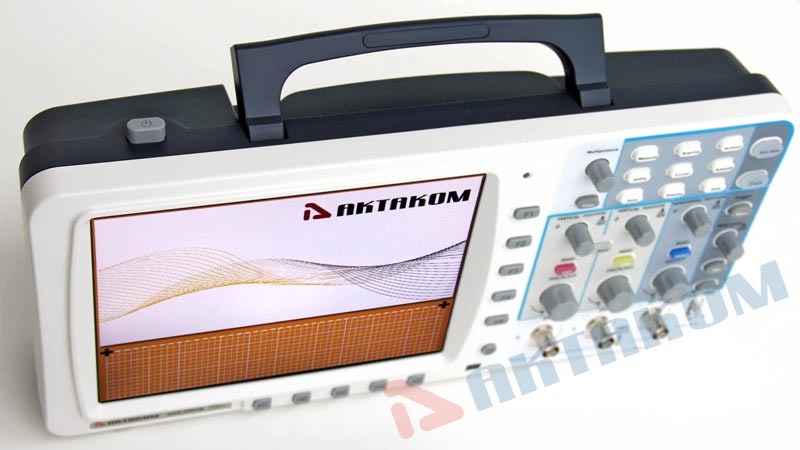

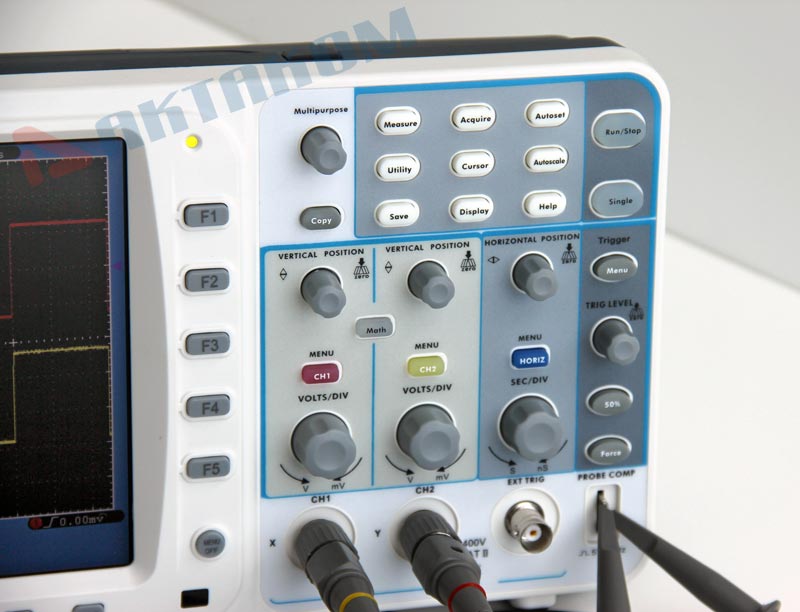

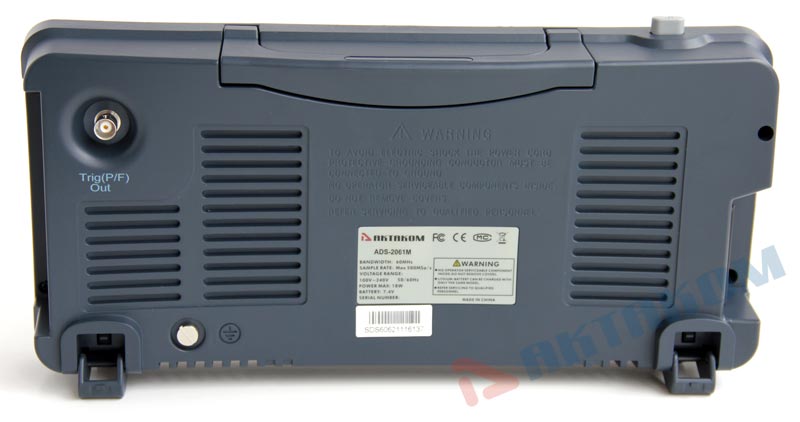

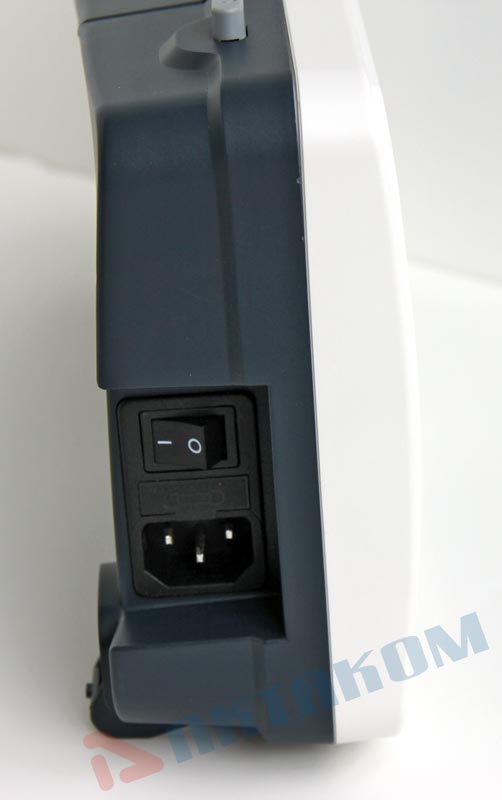

Конструктивно осциллограф цифровой АКТАКОМ ADS-2121M реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес, удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплей имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления осциллографом.

Технические характеристики

Характеритстика	Значение
Полоса пропускания			100 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ ±2% в параллель 10 пФ ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый каналl
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		300 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц (на входе, закрытый вход, -3dB)
	Время нарастания		≤3.5 нс (типичное)
	Погрешность коэф. усиления		±3%
	Погрешность коэф. усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, БПФ
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска

Характеристики	Значене
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

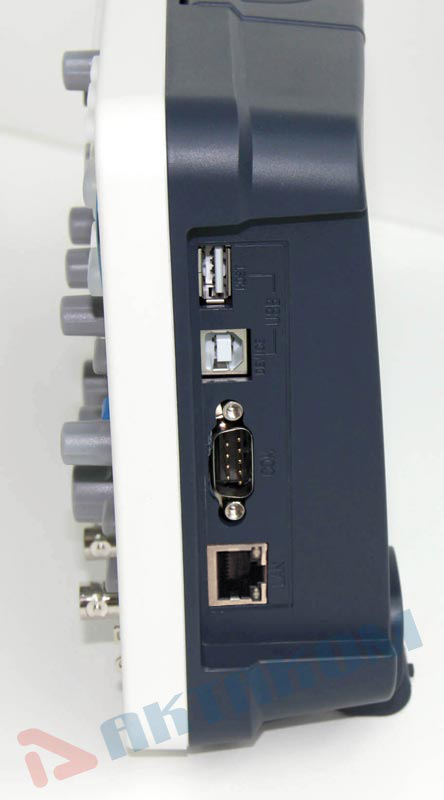

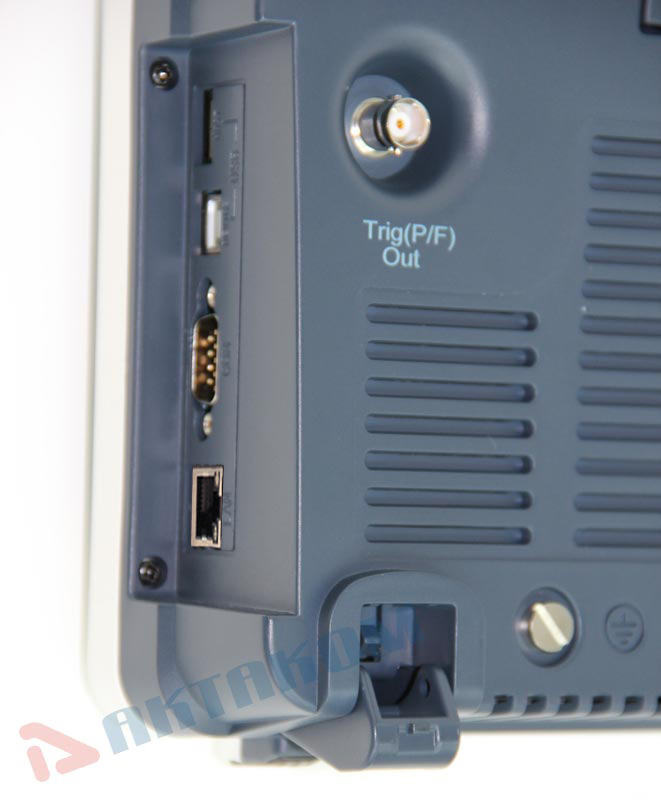

Для связи с ПК	USB 2.0, LAN, RS-232
Сохранение	USB (форматы файлов *.bmp и *.bin)
Модуль Годен/Негоден	Встроенный

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В

Массо-габаритные параметры

Габаритные размеры	340 мм × 155 мм × 70 мм (Д*В*Г)
Вес	Около 1.82 кг

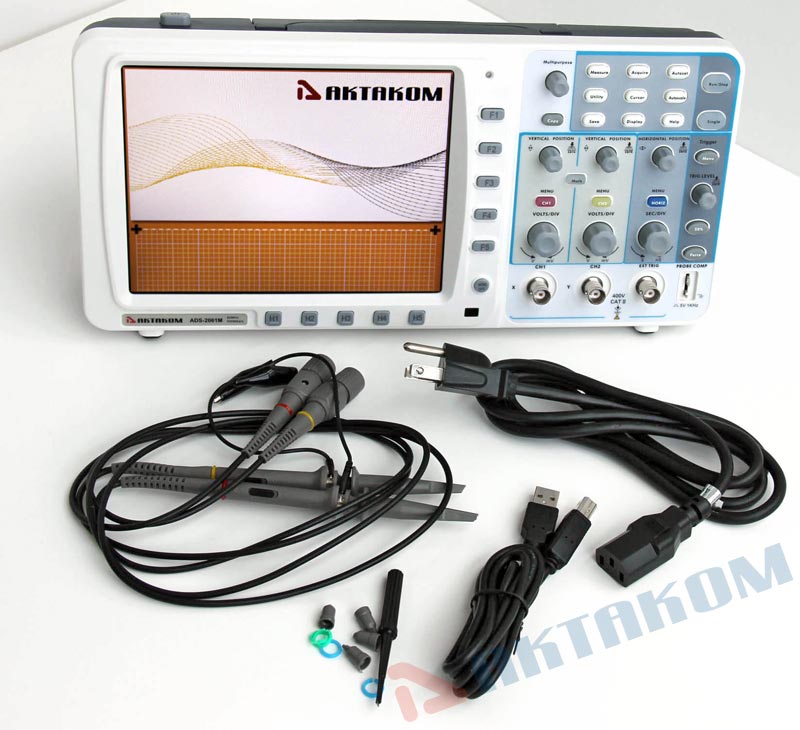

Стандартная комплектация

осциллограф цифровой
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации (краткая инструкция)
Программное обеспечение
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab


Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Дополнительная комплектация

аккумуляторная батарея SDS-батарея
сумка для переноски SDS bag
Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
