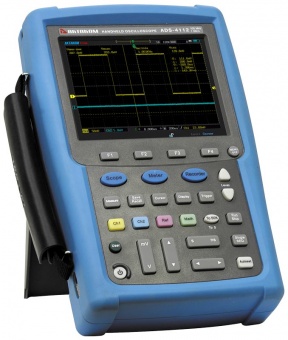

Осциллограф цифровой запоминающий Актаком ADS-4202

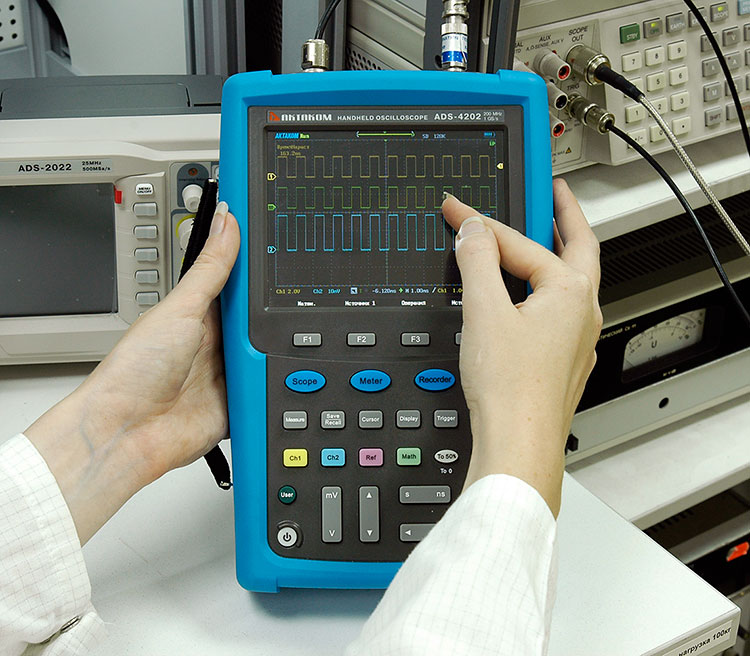

АКТАКОМ ADS-4202 сочетает в себе 3 прибора: ручной цифровой осциллограф, цифровой мультиметр, регистратор. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной АКТАКОМ ADS-4202 рекомендован для работы в "полевых" условиях.

Снят с производства!

Осциллограф цифровой ручной ADS-4202 имеет следующие особенности:

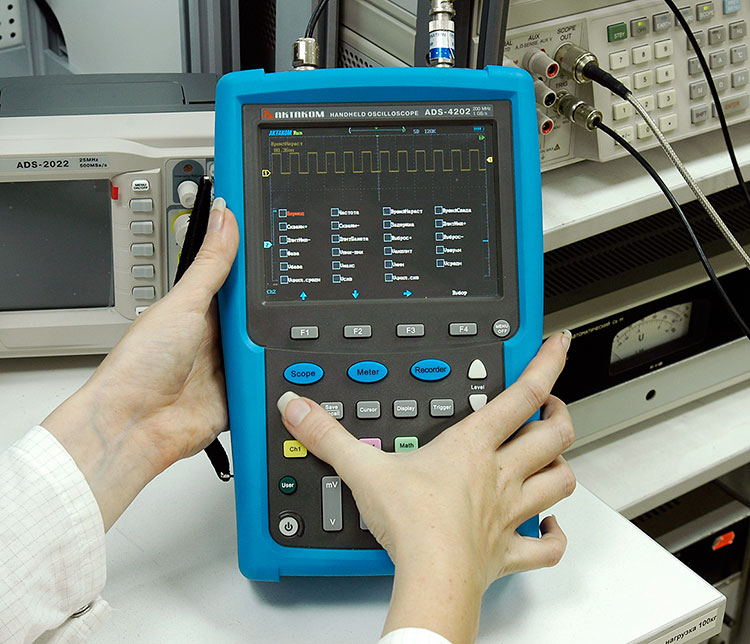

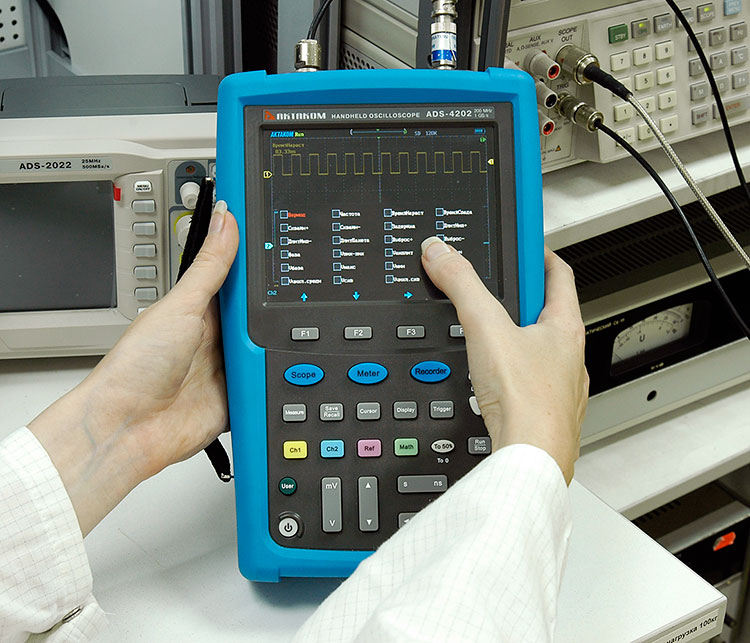

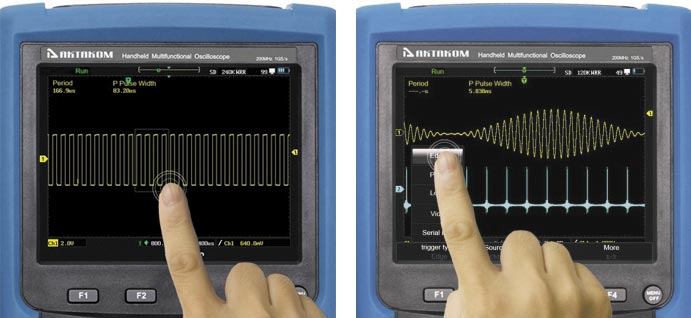

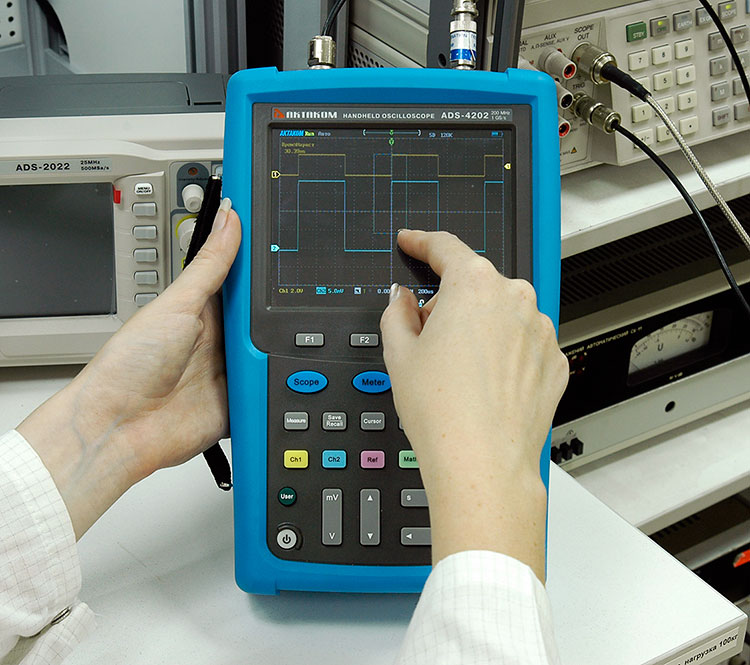

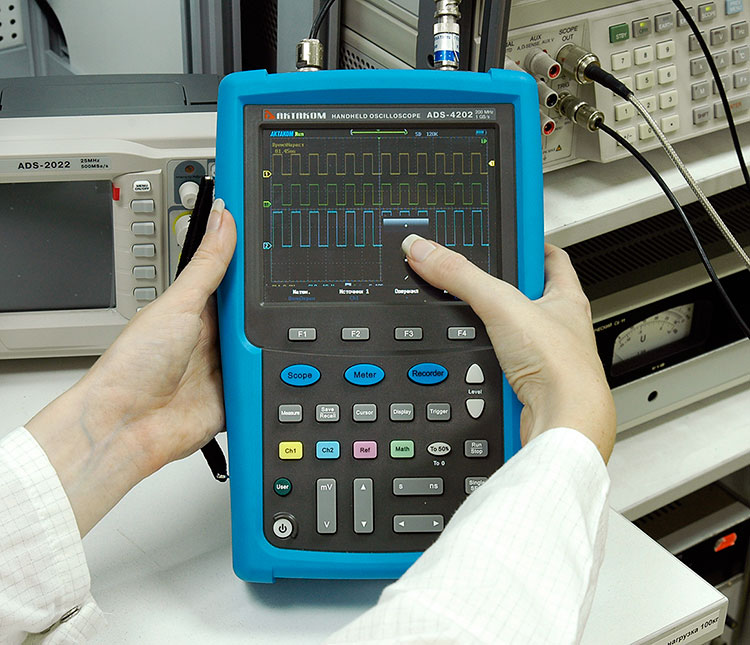

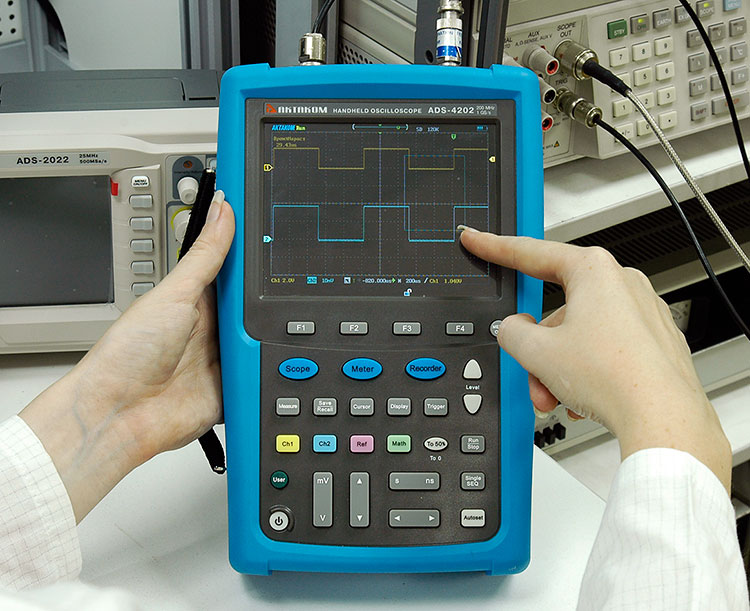

Сенсорный дисплей (Touch-screen) позволяет удобно управлять сразу несколькими функциями цифрового осциллографа (управление элементами экранного интерфейса, сдвиг осциллограммы на экране, масштабирование, сдвиг точки и уровня запуска)
Система быстрой прокрутки и передвижения

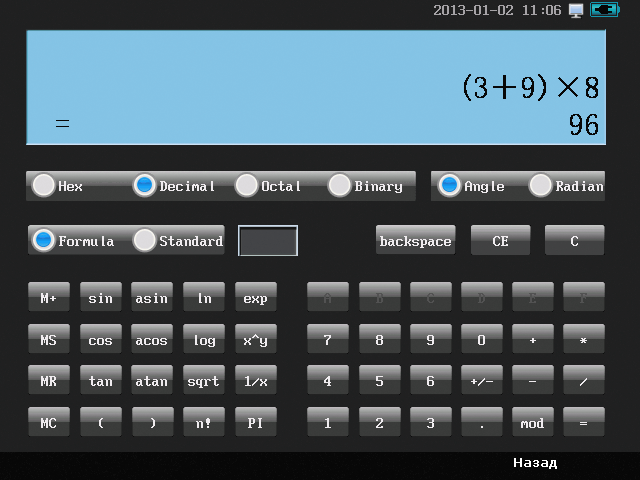

Встроенный инженерный калькулятор
Встроенные часы

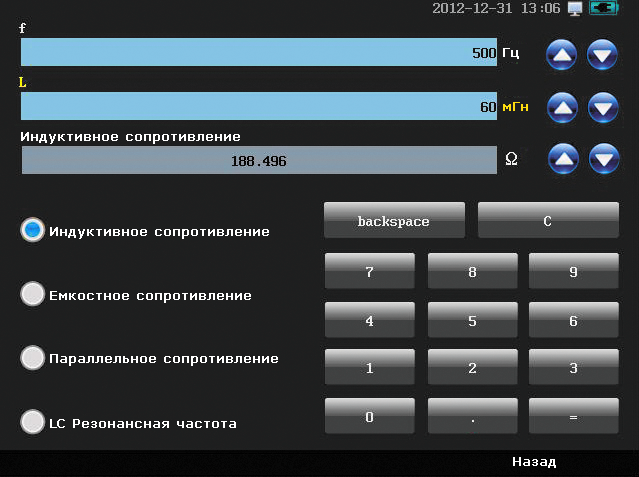

Встроенная система пересчета электрических параметров

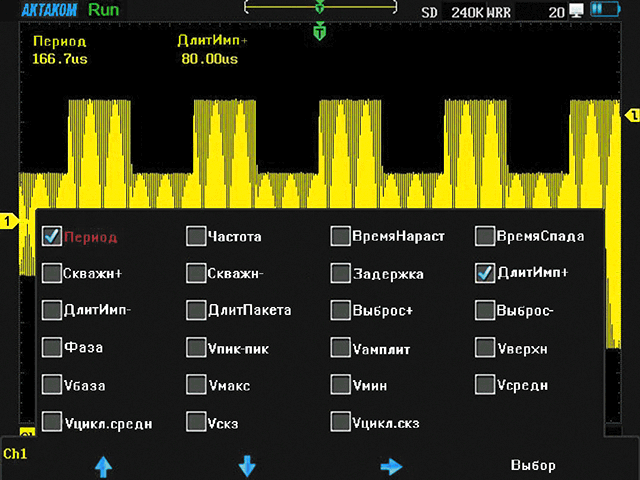

31 вид автоматических измерений
Запуск по сигналам последовательных шин
Построение трендов в трех режимах
Сохранение результатов измерений на внешний USB накопитель (дополнительная опция)
Пыле и влагозащита по IP51
Эргономичный дизайн
Перезаряжаемая Li-Ion батарея

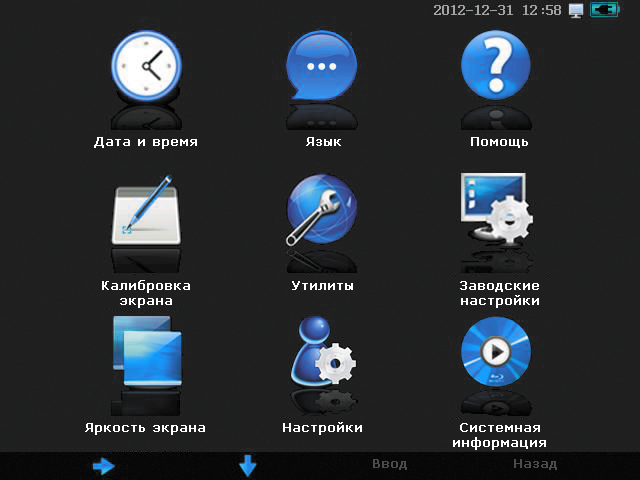

Русскоязычный интерфейс меню

Технические характеристики

Режим осциллографа
Количество каналов		2
Полоса пропускания		200 МГц

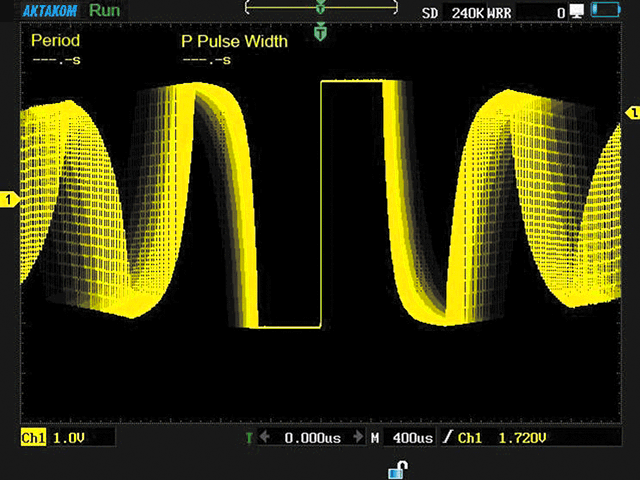

Режим регистрации		выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
Интерполятор		Sin (x)/x

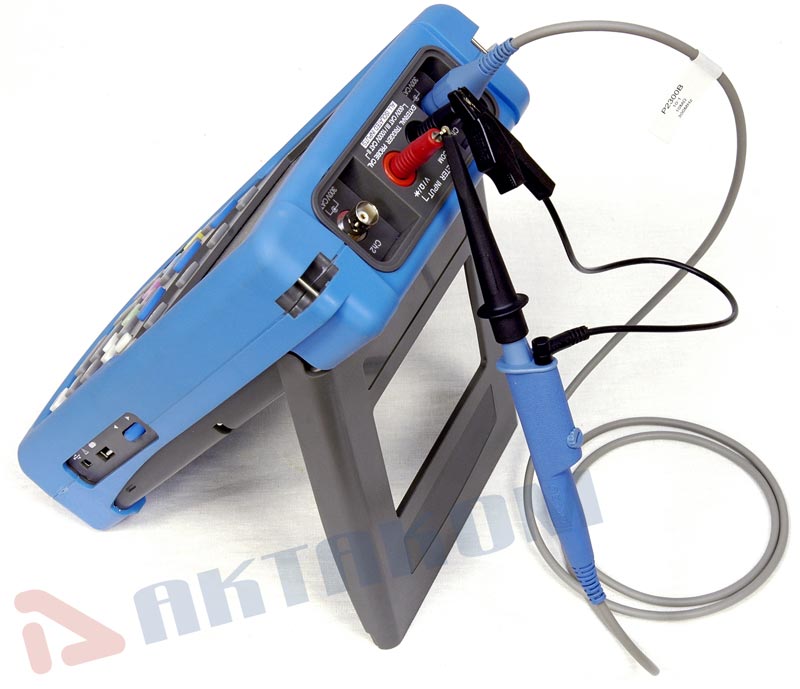

Компенсация пробников		меандр, 1 кГц
Максимальное входное напряжение		500 В

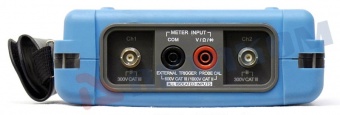

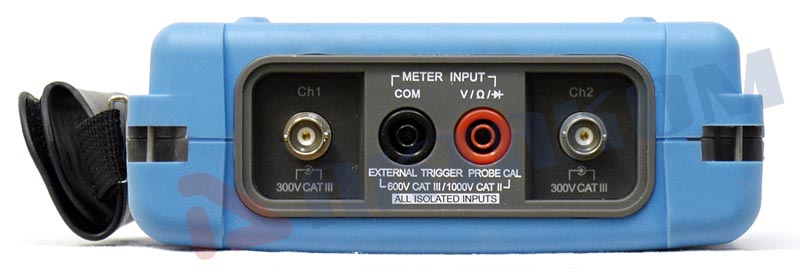

Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±1% || 15 пФ ±3 пФ
	Учет ослабления пробников	1X, 10X, 100X
Параметры горизонтальной системы	Макс. частота дискретизации	1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
	Макс. глубина записи	240 К (один канал), 120 К (каждый канал)
	Коэффициент развертки	4 нс - 10 с/дел с шагом 1-2-4
	Диапазон	±6 делений
	Погрешность времени выборки и времени задержки	±20 ppm
Параметры вертикальной системы	Вертикальное отклонение	5 мВ/дел - 50 В/дел с шагом 1-2-5
	АЦП	8 бит
	Диапазон	±4 деления
	Полоса пропускания для аналогового сигнала	100 МГц
	Ограничение полосы пропускания	20 МГц
	Время нарастания	≤1.75 нс
	Погрешность коэф. усиления	5 мВ/дел - 50 В/дел: ≤±2%

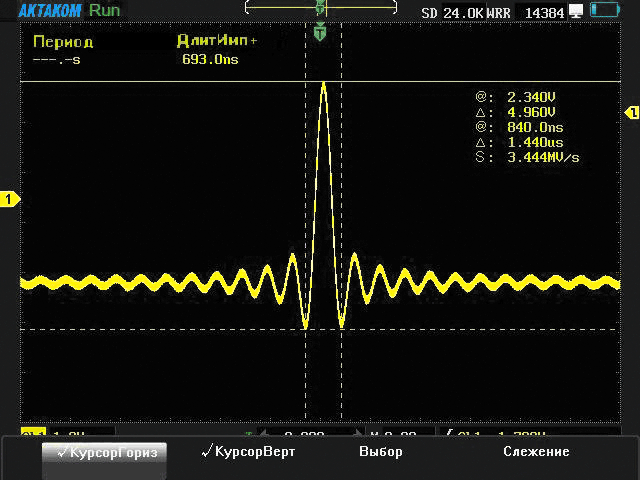

Измерения	Курсорные	Ручные, слежение, авто
	Автоматические	Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle

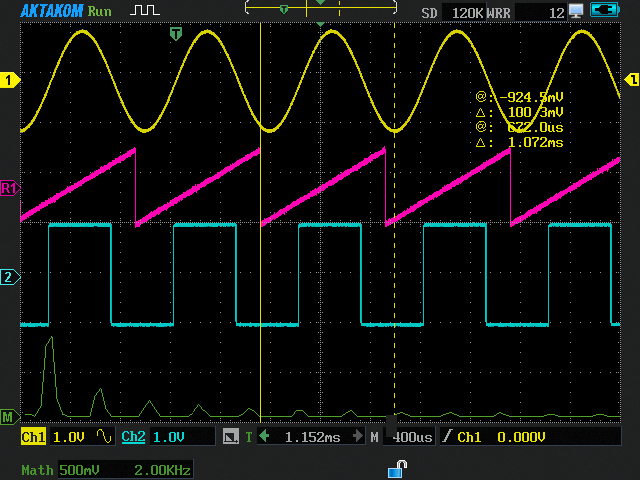

	Математические операции	+, -, *, / , БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Источник запуска	канал 1, канал 2, внешний
	Режим запуска	авто, обычный, однократный
	Тип запуска	Фронт, импульс, логика, по последовательной шине
	Блокировка уровня запуска	200 нс ~ 10 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий
	Запуск по длительности импульса	(>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса
	Запуск по логической операции	AND, OR, NAND, NOR

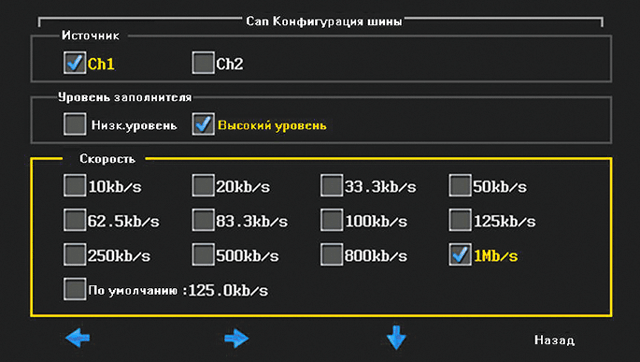

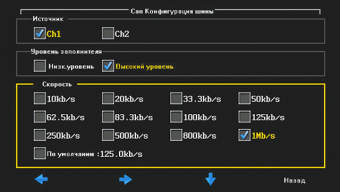

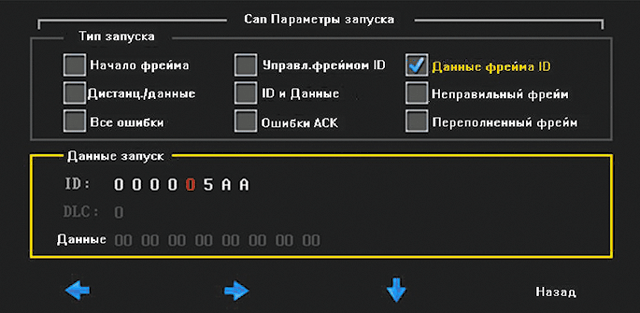

	Запуск по последовательной шине	UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
	Режим связи	DC, AC, ФВЧ, ФНЧ, шумоподавление

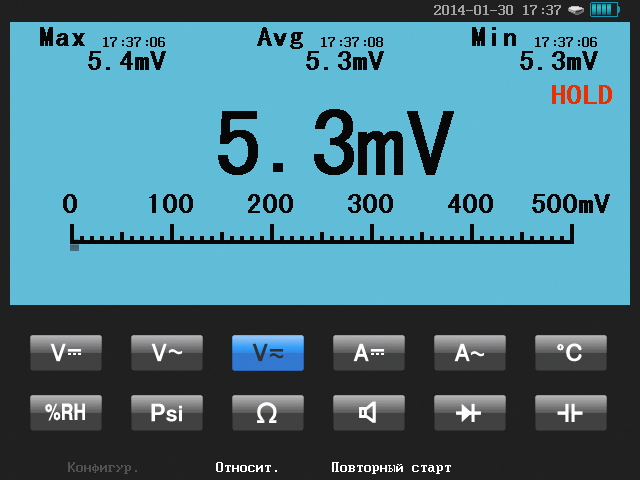

Режим мультиметра
Разрядность	6000 отсчетов
Параметр	Диапазон		Базовая погрешность
Постоянное напряжение	1 мВ...1000 В		±0,5%
Переменное напряжение	1 мВ...750 В (10 Гц...20 кГц)		±1,0%
Постоянное + переменное напряжение	1 мВ...750 В		±1,0%
Постоянный ток	в зависимости от подключаемого модуля (опция) или токовых клещей
Переменный ток	в зависимости от подключаемого модуля (опция) или токовых клещей
Сопротивление	0 Ом...10 МОм		±1,0%
	10 МОм...20 МОм		±3,0%
	20 МОм...50 МОм		±5,0%
Емкость	100 пФ...5 мкФ		±10,0%
	5 мкФ...50 мкФ		±5,0%
Тест диодов	< 3,5 В
Прозвонка	< 50 Ом
Режим измерения	максимальное, минимальное, среднее, относительные измерения

Регистратор
Режим регистратора	мультиметр, осциллограф, запись формы сигнала осциллографа
Режим записи	до заполнения, зацикливание
Временная шкала	мультиметр: 10 с/дел ... 20 мин/дел
	осциллограф: 10 с/дел ... 20 мин/дел
	запись формы: 10 мс/дел ... 2 мин/дел
Режим воспроизведения	есть
Сохранение	2 ячейки на режим

Общие характеристики
Дисплей
Тип дисплея	Цветной дисплей 5,7”, TFT
Разрешение	640 (по горизонтали) × 480 (по вертикали) точек
Интерфейс	USB-device, miniUSB-host
Питание
Напряжение	100-240 В, 50/60 Гц
Батарея	6000 мАч / 7.4 В
Время непрерывной работы / зарядки (типичное)	Около 5 / 4 часов
Массо-габаритные параметры
Габаритные размеры	254 мм × 60 мм × 160 мм (Д*В*Г)
Вес (без батареи и аксессуаров)	1,38 кг

Стандартная комплектация

Осциллограф цифровой
Пробники осциллографические (2 шт)
Измерительные щупы для мультиметра (1 комплект)
Вилки для подключения к калибратору осциллографа
Сетевой адаптер со шнуром питания
Батарея
Руководство по эксплуатации

Дополнительная комплектация

Токовый пробник PA-655
Магнитный адаптер АСА-2209

Купить осциллограф цифровой Актаком ADS-4202 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Варианты написания: Актаком ADS4202.
