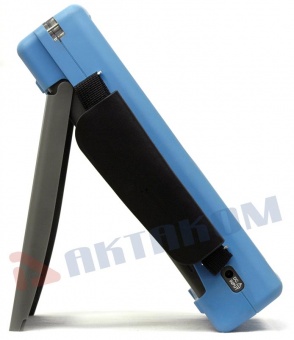

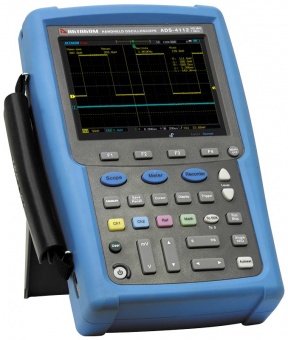

Осциллограф цифровой запоминающий Актаком ADS-4112

АКТАКОМ ADS-4112 сочетает в себе 3 прибора: ручной цифровой осциллограф, цифровой мультиметр, регистратор. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной АКТАКОМ ADS-4112 рекомендован для работы в "полевых" условиях.

Осциллограф цифровой ручной ADS-4112 имеет следующие особенности:

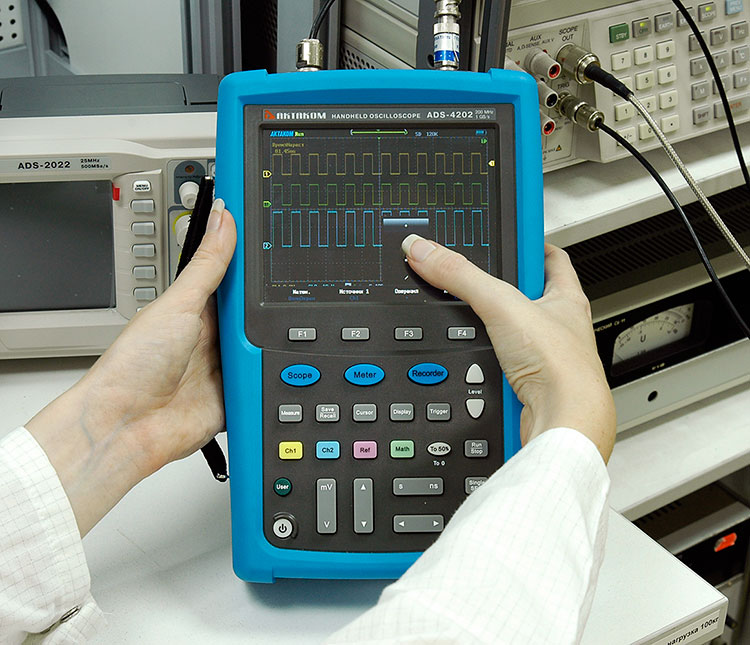

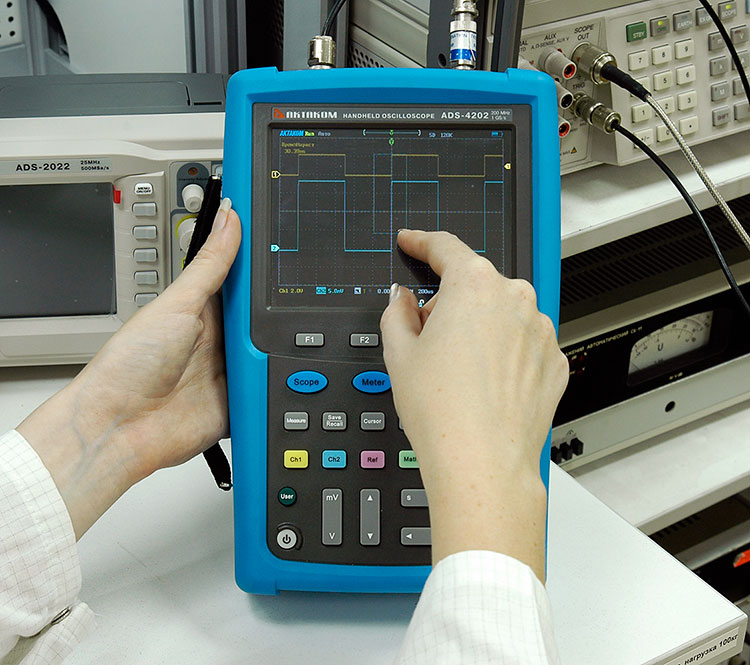

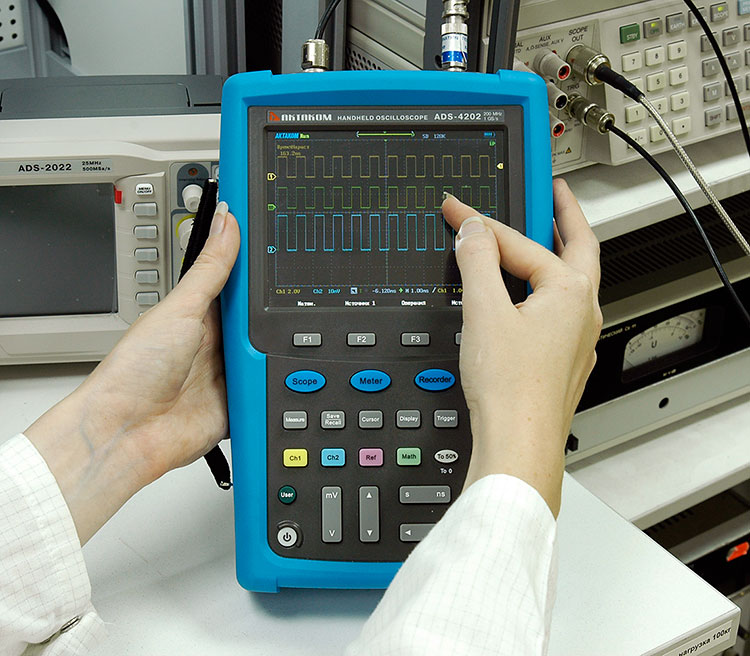

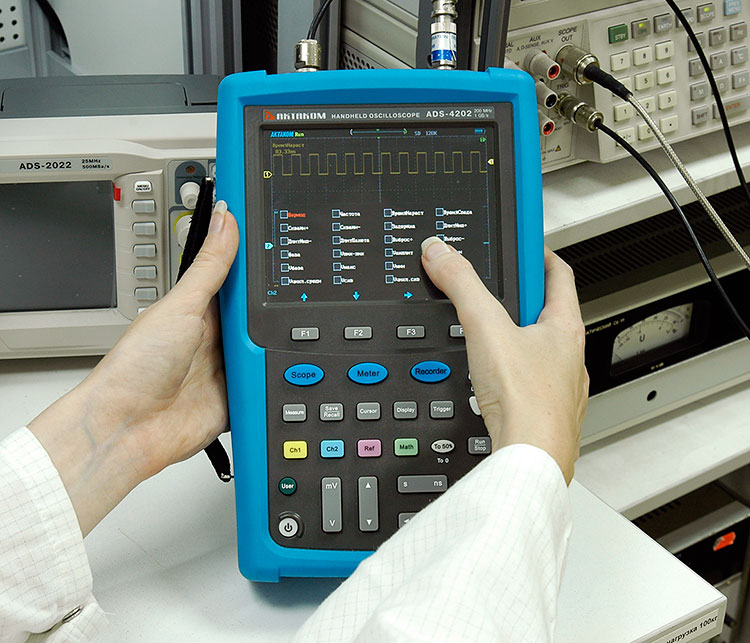

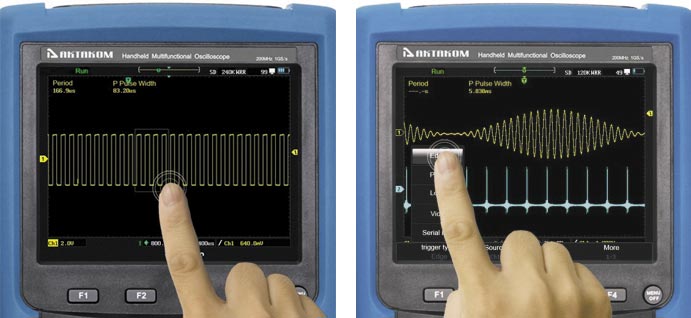

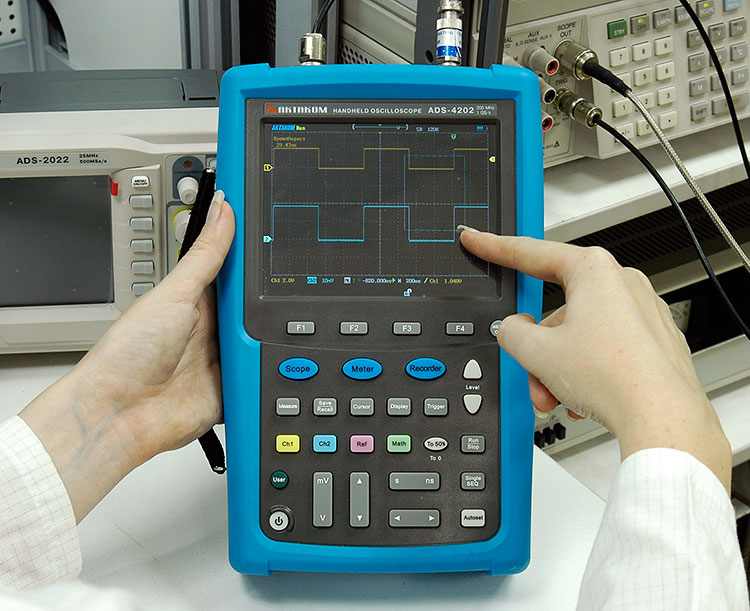

Сенсорный дисплей (Touch-screen) позволяет удобно управлять сразу несколькими функциями цифрового осциллографа (управление элементами экранного интерфейса, сдвиг осциллограммы на экране, масштабирование, сдвиг точки и уровня запуска)
Система быстрой прокрутки и передвижения

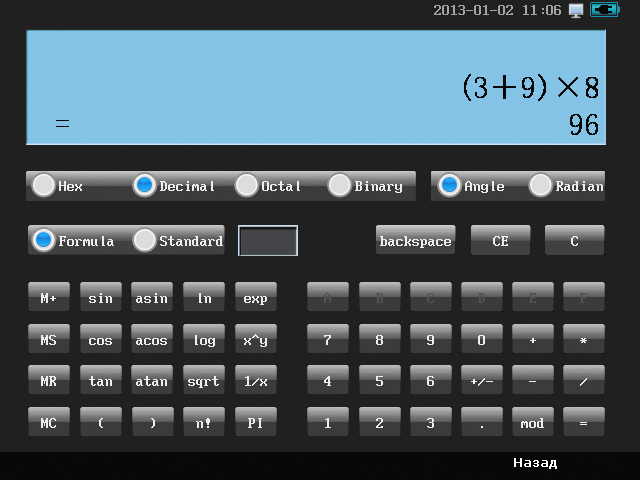

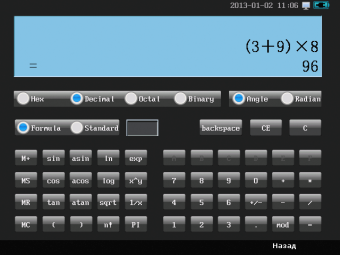

Встроенный инженерный калькулятор
Встроенные часы

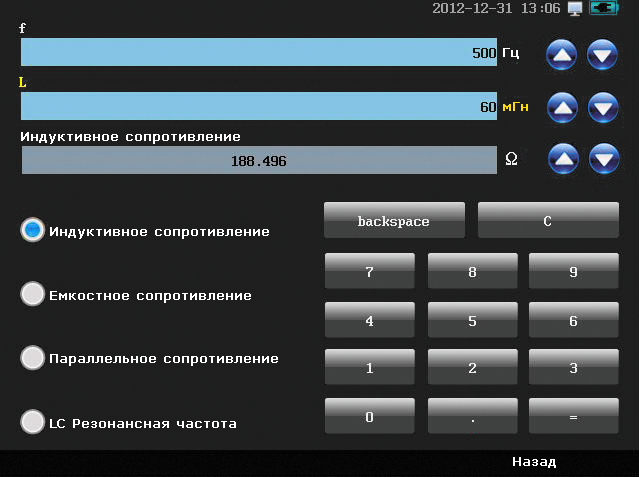

Встроенная система пересчета электрических параметров

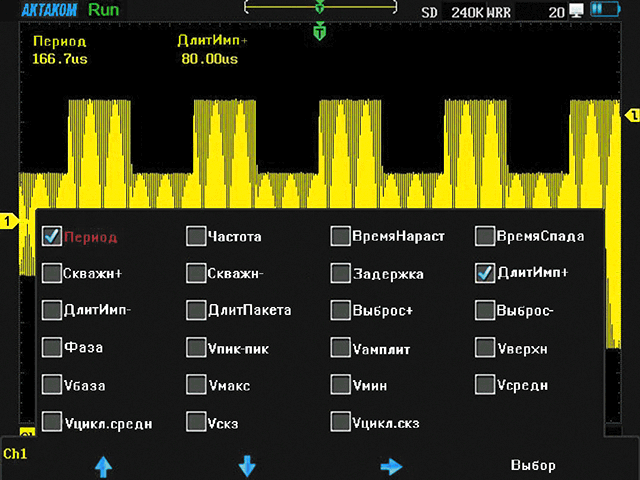

31 вид автоматических измерений
Запуск по сигналам последовательных шин
Построение трендов в трех режимах
Сохранение результатов измерений на внешний USB накопитель (дополнительная опция)
Пыле и влагозащита по IP51
Эргономичный дизайн
Перезаряжаемая Li-Ion батарея

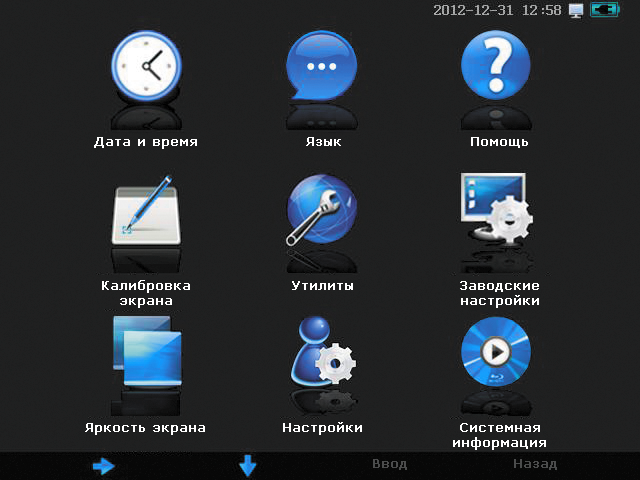

Русскоязычный интерфейс меню

Технические характеристики

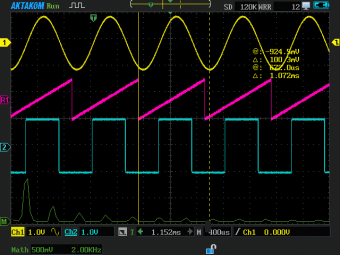

Режим осциллографа
Количество каналов		2
Полоса пропускания		100 МГц
Режим регистрации		выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
Интерполятор		Sin (x)/x

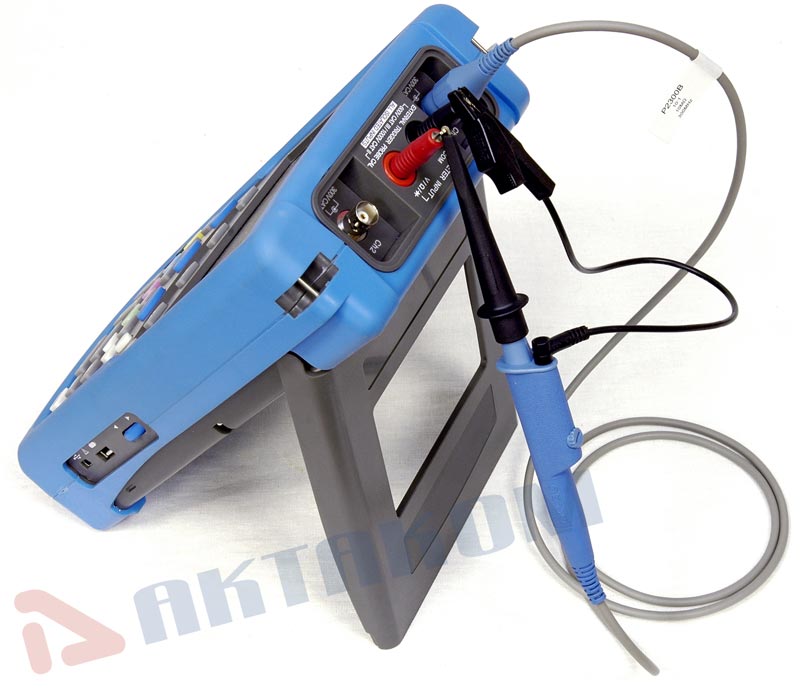

Компенсация пробников		меандр, 1 кГц
Максимальное входное напряжение		500 В
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±1% || 15 пФ ±3 пФ
	Учет ослабления пробников	1X, 10X, 100X
Параметры горизонтальной системы	Макс. частота дискретизации	1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
	Макс. глубина записи	240 К (один канал), 120 К (каждый канал)
	Коэффициент развертки	4 нс - 10 с/дел с шагом 1-2-4
	Диапазон	±6 делений
	Погрешность времени выборки и времени задержки	±20 ppm
Параметры вертикальной системы	Вертикальное отклонение	5 мВ/дел - 50 В/дел с шагом 1-2-5
	АЦП	8 бит
	Диапазон	±4 деления
	Полоса пропускания для аналогового сигнала	100 МГц
	Ограничение полосы пропускания	20 МГц
	Время нарастания	≤3.5 нс
	Погрешность коэф. усиления	5 мВ/дел - 50 В/дел: ≤±2%

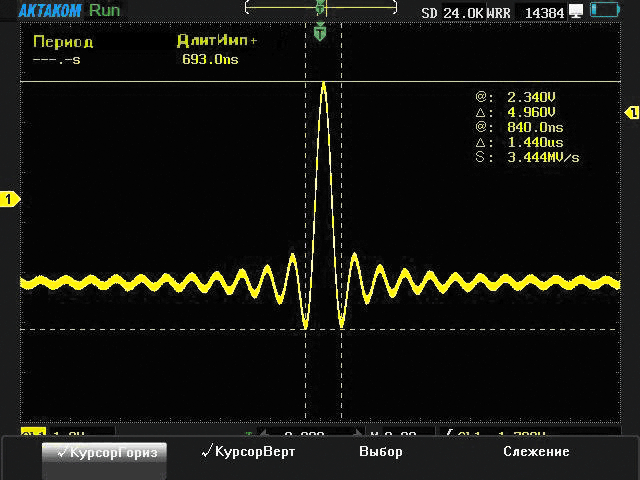

Измерения	Курсорные	Ручные, слежение, авто
	Автоматические	Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle
	Математические операции	+, -, *, / , БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Источник запуска	канал 1, канал 2, внешний
	Режим запуска	авто, обычный, однократный
	Тип запуска	Фронт, импульс, логика, по последовательной шине
	Блокировка уровня запуска	200 нс ~ 10 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий
	Запуск по длительности импульса	(>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса
	Запуск по логической операции	AND, OR, NAND, NOR

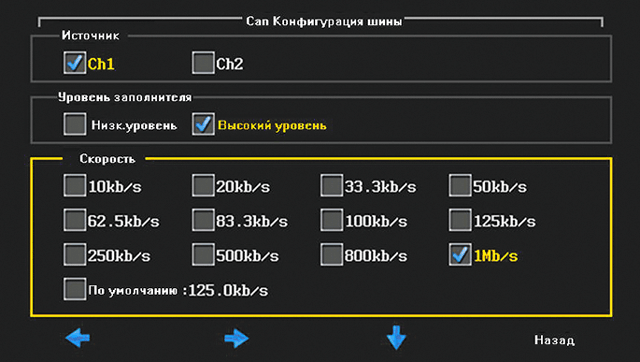

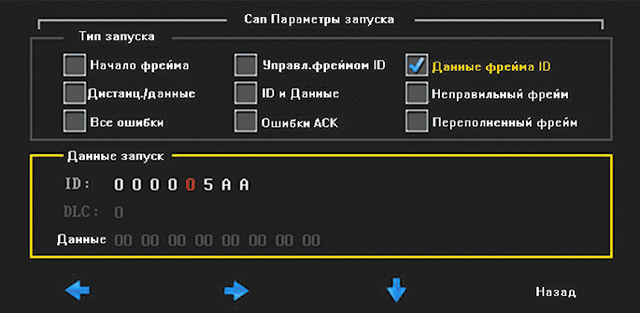

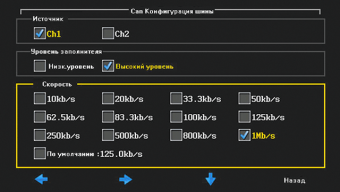

	Запуск по последовательной шине	UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
	Режим связи	DC, AC, ФВЧ, ФНЧ, шумоподавление

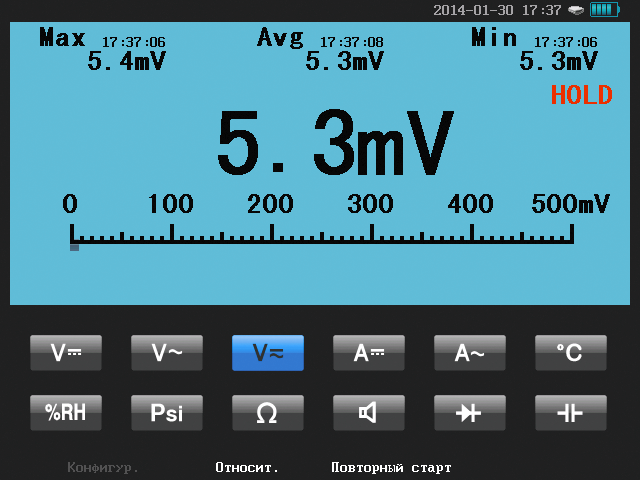

Режим мультиметра
Разрядность	6000 отсчетов
Параметр	Диапазон		Базовая погрешность
Постоянное напряжение	1 мВ...1000 В		±0,5%
Переменное напряжение	1 мВ...750 В (10 Гц...20 кГц)		±1,0%
Постоянное + переменное напряжение	1 мВ...750 В		±1,0%
Постоянный ток	в зависимости от подключаемого модуля (опция) или токовых клещей
Переменный ток	в зависимости от подключаемого модуля (опция) или токовых клещей
Сопротивление	0 Ом...10 МОм		±1,0%
	10 МОм...20 МОм		±3,0%
	20 МОм...50 МОм		±5,0%
Емкость	100 пФ...5 мкФ		±10,0%
	5 мкФ...50 мкФ		±5,0%
Относительная влажность	внешний датчик (опция)
Давление	внешний датчик (опция)
Режим измерения	максимальное, минимальное, среднее, относительные измерения

Регистратор
Режим регистратора	мультиметр, осциллограф, запись формы сигнала осциллографа
Режим записи	до заполнения, зацикливание
Временная шкала	мультиметр: 10 с/дел ... 20 мин/дел
	осциллограф: 10 с/дел ... 20 мин/дел
	запись формы: 10 мс/дел ... 2 мин/дел
Режим воспроизведения	есть
Сохранение	2 ячейки на режим

Общие характеристики
Дисплей
Тип дисплея	Цветной дисплей 5,7”, TFT
Разрешение	640 (по горизонтали) × 480 (по вертикали) точек

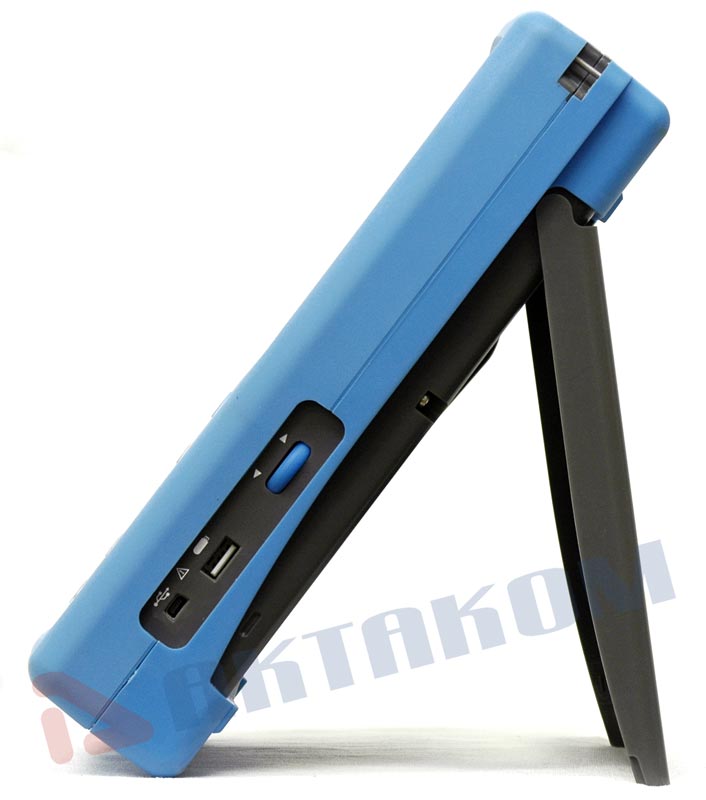

Интерфейс	USB-device, miniUSB-host
Питание
Напряжение	100-240 В, 50/60 Гц
Батарея	6000 мАч / 7.4 В
Время непрерывной работы / зарядки (типичное)	Около 5 / 4 часов
Массо-габаритные параметры
Габаритные размеры	254 мм × 60 мм × 160 мм (Д*В*Г)
Вес (без батареи и аксессуаров)	1,38 кг

Стандартная комплектация

Осциллограф цифровой
Пробники осциллографические (2 шт)
Измерительные щупы для мультиметра (1 комплект)
Вилки для подключения к калибратору осциллографа
Сетевой адаптер со шнуром питания
Батарея
Руководство по эксплуатации

Дополнительная комплектация

Токовый пробник PA-655
Магнитный адаптер АСА-2209
