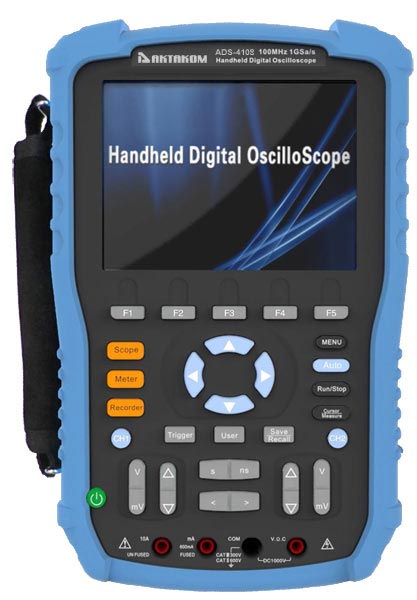

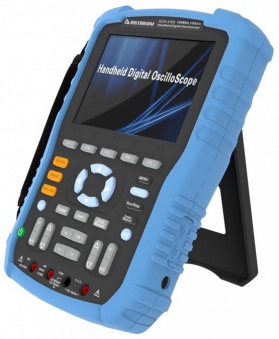

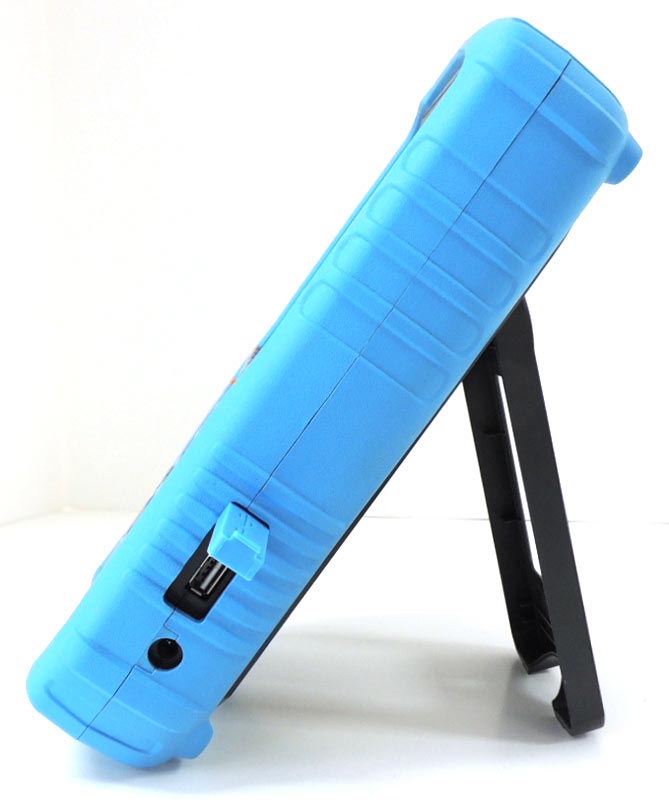

Осциллограф цифровой Актаком ADS-4108

Режим осциллографа
Количество каналов		2
Полоса пропускания		100 МГц
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±2% || 18 пФ ±3 пФ
	Учет ослабления пробников	1X, 5X, 10X, 50X, 100X, 500X, 1000X
Параметры горизонтальной системы	Диапазон частоты выборки	50 Выб/сек ~ 1 Гвыб/сек (один канал), 50 Выб/сек ~ 500 Мвыб/сек (два канала)
	Глубина записи	1 М на канал 2 М (при объединении каналов)
	Коэффициент развертки	2.5 нс/дел - 50 с/дел
	Погрешность времени выборки и времени задержки	±50 ppm
Параметры вертикальной системы	Вертикальное отклонение	5 мВ/дел - 100 В/дел
	АЦП	8 бит
	Диапазон смещения	±1.6 В (2 мВ ~ 200 мВ), ±40 В (206 мВ ~ 10 В), ±400 В (10.2 В ~ 100 В)
	Полоса пропускания для аналогового сигнала	100 МГц
	Низкочастотный предел	≤10 Гц (-3dB)
	Время нарастания	≤3.5 нс
	Погрешность коэф. усиления	≤±3%
	Максимальное входное напряжение	1000 Вскз CAT II / 600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение); 300 Вскз CAT II / 150Вскз CAT III при прямом подключении ко входу осциллографа; 1000 Вскз CAT II / 600 Вскз CAT III при использовании делителя
Измерения	Курсорные	Ручные, слежение, авто
	Автоматические	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
	Математические операции	+, -, *, / , БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Тип запуска	Фронт, импульс, видео, скорость нарастания; поочередный
	Диапазон уровня запуска	CH1, CH2: ±6 делений от центра экрана
	Блокировка уровня запуска	100 нс ~ 1.5 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий
	Запуск по длительности импульса	(>, <, =) положительная полярность импульса, (>, <, =) отрицательная полярность импульса, 20 нс ~ 10 с
	Запуск по видеосигналу	NTSC, PAL и SECAM
	Запуск по скорости нарастания	(>, <, =) положительная полярность импульса, (>, <, =) отрицательная полярность импульса, 20 нс ~ 10 с
	Поочередный запуск	Режим запуск для CH1: Edge, Pulse, Video, Slope Режим запуск для CH2: Edge, Pulse, Video, Slope

Режим мультиметра
Разрядность	6000 отсчетов
Параметр	Диапазон	Разрешение	Погрешность
Постоянное напряжение	60.00 мВ	10 мкВ	(±1% ± 15 е.м.р.)
	600.0 мВ	100 мкВ	(±1% ± 5 е.м.р.)
	6.000 В	1 мВ
	60.00 В	10 мВ
	600.0 В	100 мВ
	1000 В	1 В
Переменное напряжение	60.00 мВ	10 мкВ	(±1% ± 15 е.м.р.)
	600.0 мВ	100 мкВ	(±1% ± 5 е.м.р.)
	6.000 В	1 мВ
	60.00 В	10 мВ
	600.0 В	100 мВ
	1000 В	1 В
Постоянный ток	60.00 мА	10 мкА	(±1% ± 5 е.м.р.)
	600.0 мА	100 мкА	(±1.5% ± 5 е.м.р.)
	6.000 А	1 мА
	10.00 А	10 мА
Переменный ток	60.00 мА	10 мкА	(±1% ± 5 е.м.р.)
	600.0 мА	100 мкА	(±1.5% ± 5 е.м.р.)
	6.000 А	1 мА
	10.00 А	10 мА
Сопротивление	600.0 Ом	0,1 Ом	(±1% ± 5 е.м.р.)
	6.000 кОм	1 Ом
	60.00 кОм	10 Ом
	600.0 кОм	100 Ом
	6.000 МОм	1 кОм
	60.00 МОм	10 кОм
Емкость	40.00 нФ	0.01 нФ	(±3% ± 10 е.м.р.)
	400.0 нФ	0.1 нФ	(±4% ± 5 е.м.р.)
	4.000 мкФ	1 нФ
	40.00 мкФ	10 нФ
	400.0 мкФ	100 нФ
Тест диодов	< 2 В
Прозвонка	< 50 Ом

Общие характеристики
Дисплей
Тип дисплея	Цветной дисплей 5,7”, TFT
Разрешение	320 (по горизонтали) × 234 (по вертикали) точек
Интерфейс
Для связи с ПК	USB-device, USB-host
Питание
Напряжение	100-240 В, 50/60 Гц
Батарея	5000 мАч / 7.4 В
Время зарядки	Около 4 часов
Массо-габаритные параметры
Габаритные размеры	260 мм × 54 мм × 164 мм (Д*В*Г)
Вес	2,5 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
