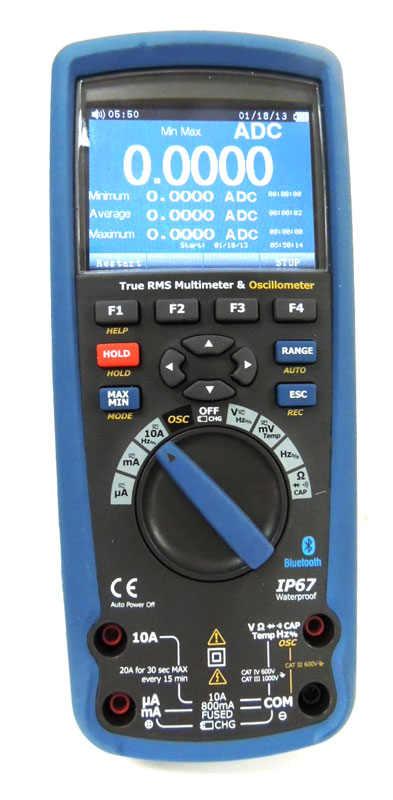

Мультиметр-осциллограф Актаком АММ-4189

Профессиональный True RMS цифровой мультиметр АММ-4189 имеет встроенную функцию осциллографа с полосой пропускания 10 МГц.  АММ-4189 обеспечивает высокую точность измерения (0,025%), высокую функциональность, а также включает функции регистрации данных и построения трендов, что позволяет проводить измерения без участия человека. Благодаря использованию технологии Bluetooth АММ-4189 позволяет  легко обнаружить и решить многие технические проблемы и произвести необходимую передачу данных для дальнейшей обработки и документирования результатов измерения.

Функция мультиметра

Дисплей ЖК, 50000 отсчетов
TrueRMS измерения (AC, AC+DC)
Графическая шкала
Рабочая частота 50 Гц…100 кГц
Входной импеданс >10 МОм (пост.напряж), >9 МОм (перем.напряж.)
Измерение постоянного и переменного тока до 20 А (до 30 сек)
Измерение температуры при помощи термопар K-типа
Удержание показаний на дисплее
Фиксация минимальных, максимальных и средних значений с временными метками
Режим относительных измерений
Захват пиков >1 мс
Измерение в dBm
НЧ фильтрация
Скорость измерения 20 изм/сек
Сохранение измерений в память
Построение тренда измерения
Индикация выхода за границы диапазона
Категория электробезопасности CAT IV 600V, CAT III 1000V

Технические характеристики мультиметра

	Диапазон	Разрешение	Погрешность

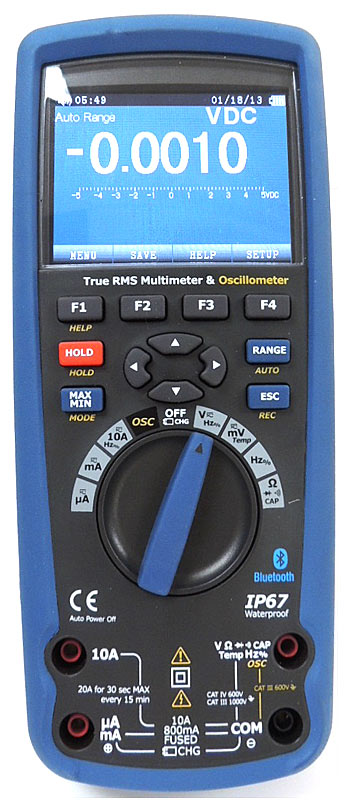

Постоянное напряжение	500 мВ	0.01 мВ	±(0.025%+5 е.м.р.)
	5 В	0.1 мВ	±(0.025%+5 е.м.р.)
	50 В	0.001 В	±(0.025%+5 е.м.р.)
	500 В	0.01 В	±(0.05%+5 е.м.р.)
	1000 В	0.1 В	±(0.1%+5 е.м.р.)
Переменное напряжение TrueRMS (50…60 Гц)	50 мВ	1 мкВ	±(0.3%+25 е.м.р.)
	500 мВ	0.01 мВ	±(0.3%+25 е.м.р.)
	5 В	0.1 мВ	±(0.3%+25 е.м.р.)
	50 В	1 мВ	±(0.3%+25 е.м.р.)
	500 В	0.01 В	±(0.3%+25 е.м.р.)
	1000 В	0.1 В	±(0.3%+25 е.м.р.)
Постоянный ток	500 мкА	0.01 мкА	±(0.1%+20 е.м.р.)
	5 мА	0.1 мкА	±(0.1%+20 е.м.р.)
	50 мА	1 мкА	±(0.1%+20 е.м.р.)
	500 мА	0.01 мА	±(0.15%+20 е.м.р.)
	10 A	0.1 A	±(0.3%+20 е.м.р.)
	20 А		не нормировано
Переменный ток TrueRMS (50…60 Гц)	500 мкА	0.01 мкА	±(0.6%+25 е.м.р.)
	5 мА	0.1 мкА	±(0.6%+25 е.м.р.)
	50 мА	1 мкА	±(0.6%+25 е.м.р.)
	500 мА	0.01 мА	±(0.6%+25 е.м.р.)
	10 A	0.1 мА	±(0.6%+25 е.м.р.)
	20 А		не нормировано

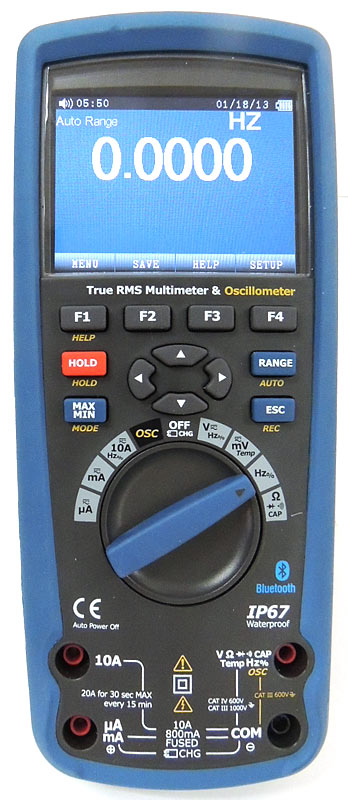

Частота	50 Гц	0.001 Гц	±(0.01%+10 е.м.р.)
	500 Гц	0.01 Гц	±(0.01%+10 е.м.р.)
	5 кГц	0.1 Гц	±(0.01%+10 е.м.р.)
	50 кГц	1 Гц	±(0.01%+10 е.м.р.)
	500 кГц	0.01 кГц	±(0.01%+10 е.м.р.)
	5 МГц	0.1 кГц	±(0.01%+10 е.м.р.)
	10 МГц	1 кГц	±(0.01%+10 е.м.р.)
Частота (AC)	40 Гц - 10 кГц	0.01 Гц - 0.001 кГц	±0.5%
Сопротивление	50 Ом	0.001 Ом	±(0.5%+20 е.м.р.)
	500 Ом	0.01 Ом	±(0.05%+10 е.м.р.)
	5 кОм	0.1 Ом	±(0.05%+10 е.м.р.)
	50 кОм	1 Ом	±(0.05%+10 е.м.р.)
	500 кОм	0.01 кОм	±(0.1%+10 е.м.р.)
	5 MОм	0.1 кОм	±(0.2%+20 е.м.р.)
	50 MОм	1 кОм	±(2%+20 е.м.р.)

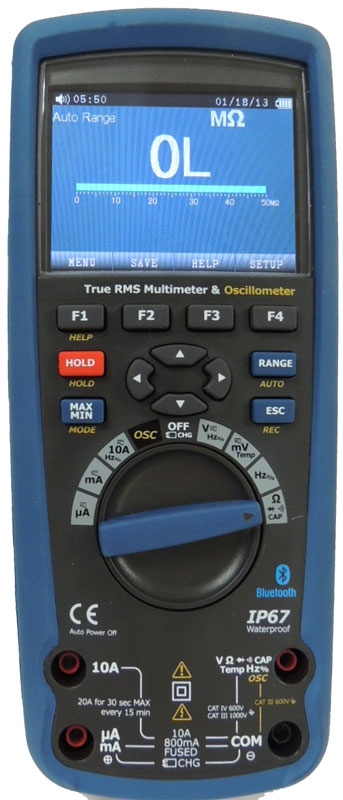

Емкость	5 нФ	0.001 нФ	±(2%+40 е.м.р.)
	50 нФ	0.01 нФ	±(2%+40 е.м.р.)
	500 нФ	0.1 нФ	±(2%+40 е.м.р.)
	5 мкФ	0.001 мкФ	±(2%+40 е.м.р.)
	50 мкФ	0.01 мкФ	±(2%+40 е.м.р.)
	500 мкФ	0.1 мкФ	±(5%+40 е.м.р.)
	10 мФ	1 мкФ	±(5%+40 е.м.р.)
Коэффициент заполнения	0,1% - 99,9%	0,01%	±(1,2%+2 е.м.р.)
Температура	-50…1000 °С	0,1 °С	±(1,0%+2,5 °С)
Тест диодов	тестовый ток 0,9 мА, напряжение откр. контура 3,2 В
Прозвонка	Звуковой сигнал <25 Ом, тестовый ток 0,35 мА

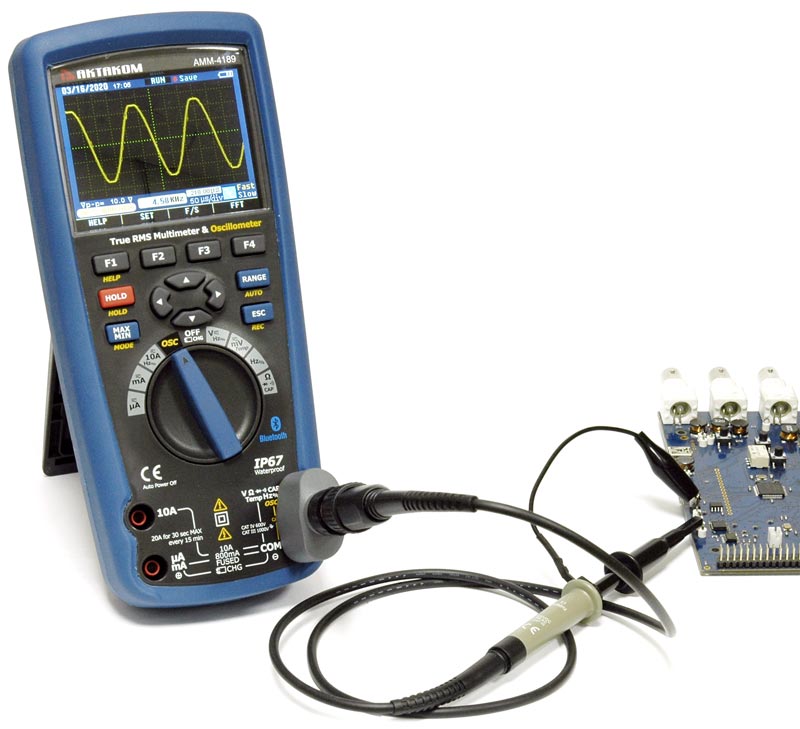

Функция осциллографа

Количество каналов - 1
Полоса пропускания 10 МГц
Частота дискретизации в реальном времени 500 выб/сек ~ 50 Мвыб/cек
Коэффициент отклонения 50 мВ/дел .. 100 В/дел
Разрядность АЦП 8 бит
Базовый диапазон времени: 20 нс ~ 1 мкс
Максимальная глубина записи 3 К
Связь по входу AC, DC
Входной импеданс 1 МОм ± 2% || 15 пФ ± 2пФ
Максимальное входное напряжение 1000 В/600 В(DC+ACпик)
Запуск по нарастающему и спадающему фронту
Ослабление пробника x1
Курсорные измерения
БПФ (4-256 точек)
Режим самописца
Сохранение до 10 осциллограмм
Выбор частоты обновления экрана (быстро/медленно)
Передача данных о Bluetooth
USB интерфейс
Цветной ЖК, 3,5" TFT дисплей (320х240)

Общие характеристики

Двойная изоляция корпуса
Подсветка дисплея
Индикация разряда батареи
Автовыключение 5-30 мин.
Питание Li-Ion батарея 7,4 В или сетевой адаптер
Категория пыле- и влагозащиты IP-67
Питание Li-ion батарея 8.4 В/ 2300 мАч или сетевой адаптер
Габаритные размеры: 220х96х60 мм
Вес 631 г.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

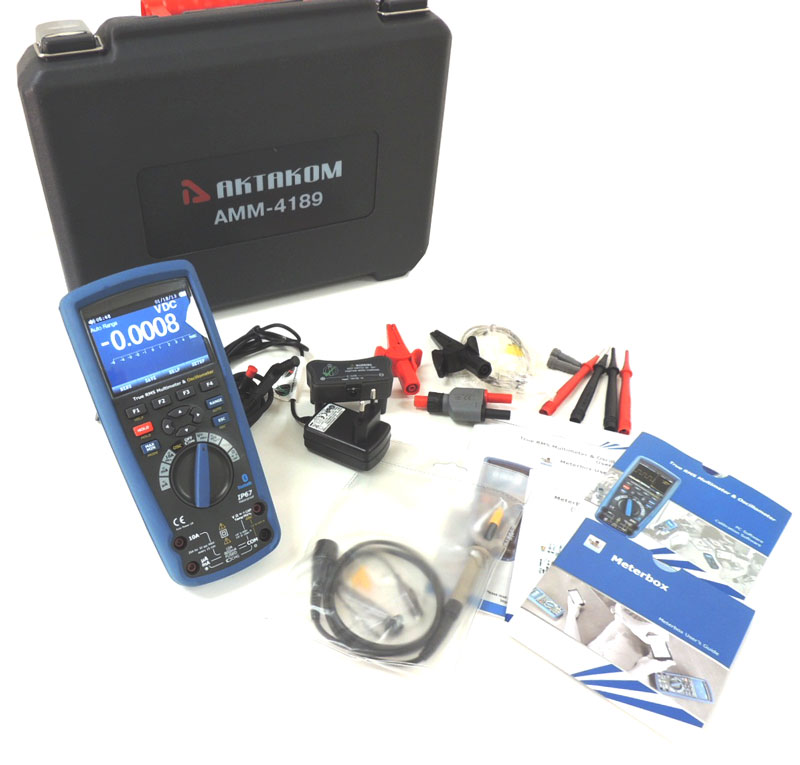

Стандартная комплектация

Прибор
Измерительные щупы
Комплект адаптеров
Осциллографический пробник
Батарея питания
Сетевой адаптер
Термопара К-типа
Кейс для переноски
Программное обеспечение
Руководство по эксплуатации

Купить осциллограф цифровой Актаком АММ-4189 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Варианты написания: Актаком АММ4189.
