Планшетный осциллограф Актаком ADS-4574T

Осциллограф планшетного типа Актаком ADS-4574T. Полоса пропускания 70 МГц. 4 аналоговых канала. Макс. дискретизация 1 Гвыб/сек. Макс. длина записи 14 М точек. Скорость захвата осциллограмм 80000 осц/сек. Вертикальное разрешение 8 бит. Коэффициент отклонения 1 мВ/дел - 10 В/дел. Гориз. развертка 2 нс - 1000 с/дел.. Курсорные измерения. 31 тип автоизмерений. 7 типов запуска + послед.шины. Декодирование протоколов UART, I²C, SPI, CAN, LIN . 6-ти разрядный частотомер. Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В /Li-ion батарея 7500 мА·ч / 7.4 В. Размеры 210x250x55 мм. Вес 1,13 кг.

Планшетный осциллограф Актаком ADS-4574T

Подробнее

2 652.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

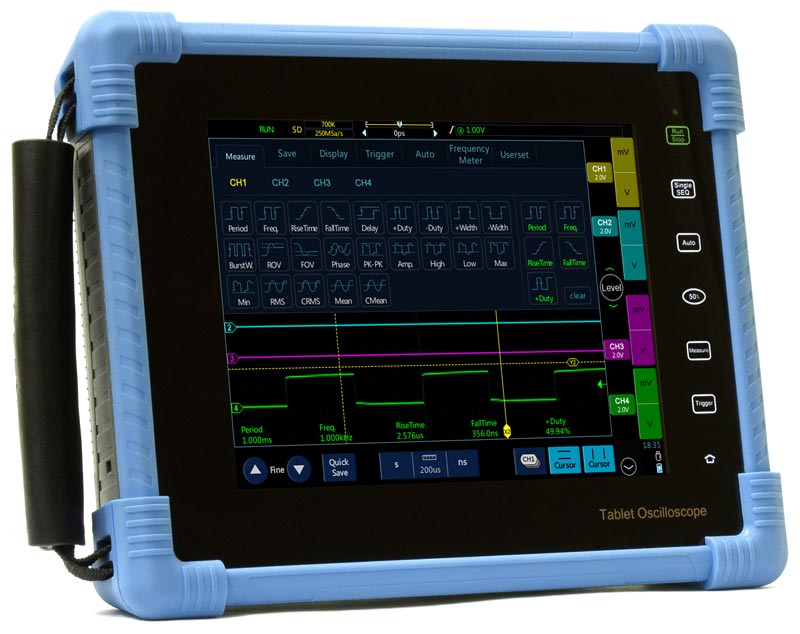

Планшетный осциллограф АКТАКОМ ADS-4574T сочетает отличные технические характеристики и функциональные возможности современных цифровых осциллографов. Благодаря своей компактности, малому весу и питанию от перезаряжаемой батареи, планшетный осциллограф ADS-4574T отлично подходит для работы в "полевых" условиях. Отличительной чертой планшетного осциллографа ADS-4574T является большой сенсорный дисплей, позволяющий касанием пальцев управлять всеми функциями прибора.

Снят с производства.

Особенности планшетного осциллографа АКТАКОМ ADS-4574T

Сенсорный мультитач дисплей: до 5 точек касания
Большие размеры дисплея 8" и высокое разрешение 800х600
256 градаций яркости
Четыре канала
Большая глубина записи до 28 млн. точек
Высокая скорость захвата осциллограмм до 80000 осц/сек
7 типов синхронизации
31 вид автоматических измерений
Курсорные измерения
Встроенный 6-ти разрядный аппаратный частотомер
Большая встроенная память 8 Гб и возможность сохранения на USB носитель
Широкий выбор интерфейсов для управления осциллографом и сохранения данных
Возможность подключения мыши через стандартные интерфейсы
HDMI интерфейс для вывода информации на внешний монитор
Эргономичный дизайн
Перезаряжаемая Li-Ion батарея
Русскоязычный интерфейс меню

Технические характеристики

Режим осциллографа
Количество каналов		4
Полоса пропускания		70 МГц
Режимы регистрации	Выборка	реальное время
	Пиковый детектор	1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала)
	Усреднение	2, 4, 8, 16, 32, 64, 128, 256
	Огибающая	2, 4, 8, 16, 32, 64, 128, 256, ∞
Интерполятор		Sin (x)/x
Компенсация пробников		меандр, 1 кГц, 2 В п-п

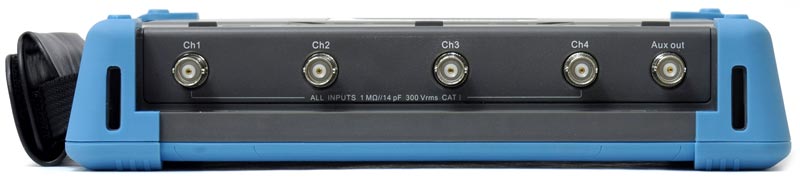

Максимальное входное напряжение		CAT1 300 В (1 МОм)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±1% \|\| 14,5 пФ ±3 пФ
	Учет ослабления пробников	0,001X...10000X
Параметры горизонтальной системы	Макс. частота дискретизации	1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала)
	Макс. глубина записи	14 М точек (один канал) 7 М точек (два канала) 3,5 М точек (четыре канала)
	Коэффициент развертки	2 нс/дел - 1000 с/дел
	Диапазон	-4 дел. - 14000 сек
	Погрешность времени выборки и времени задержки	±20 ppm
	Режимы	Y-T, X-Y, самописец, зум
Параметры вертикальной системы	Вертикальное отклонение	1 мВ/дел - 10 В/дел (1 МОм)
	АЦП	8 бит
	Диапазон	±6 делений
	Полоса пропускания для аналогового сигнала	70 МГц
	Ограничение полосы пропускания	20 МГц
	Время нарастания	≤5 нс
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Изоляция между каналами	≥40 дБ (100:1)
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT),
	Автоматические	Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
	Математические операции	+, -, *, / , БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Режим запуска	авто, обычный, однократный


	Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
	Блокировка уровня запуска	200 нс ~ 10 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
	Запуск по длительности импульса	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с
	Запуск по скорости нарастания	положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона
	Запуск по видео	Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле
	Запуск по логическому шаблону	AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X
	Запуск по N фронту	Тип фронта: нарастающий, спадающий Диапазон 16 нс ~ 4 с Номер фронта 1 ~ 65535
	Запуск по ранту	Событие: временное, логическое


Декодирование протоколов	Режим отображения	Графический, табличный
	Режим отображения	Графический, табличный
	Типы протоколов	Стандартно: UART, I²C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429
	UART	Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II
	I²C	Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4
	SPI	Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит
	CAN	Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с
	LIN	Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с
	MIL-1553B (опция)	Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное
	ARINC429 (опция)	Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с

Общие характеристики
Дисплей	Тип	Цветной дисплей 8”, TFT, сенсорный
	Сенсорное управление	многоточечное (до 5 точек)
	Разрешение	800 × 600 точек
	Шкала	14х10 делений настраиваемая яркость сетки
	Градации	256 уровней
	Послесвечение	авто, 10 мс ~ 10 с, ∞
Сохранение	Накопитель	Внутренняя память 8 Гб USB накопитель
	Формат	csv, wav
	Отображение опорных осциллограмм	4

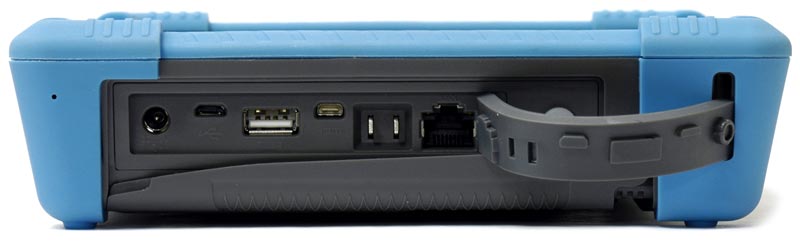

Интерфейсы		USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail
Питание	Напряжение сети	100-240 В, 50/60 Гц
	Аккумуляторная батарея	Li-ion, 7500 мА·ч / 7.4 В
	Потребляемая мощность	<60 Вт
Массо-габаритные параметры	Габаритные размеры	210 мм × 250 мм × 55 мм
Массо-габаритные параметры	Вес (без батареи и аксессуаров)	1,04 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Осциллограф
Сетевой адаптер
Сетевой шнур адаптера
Пробник осциллографа - 2 шт. (для двухканальных моделей) или 4 шт. (для четырехканальных моделей)
Защитная пленка на экран
Салфетка для протирки экрана
Ремешок
Руководство по эксплуатации

Дополнительная комплектация

пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Купить

Актаком ADS-4574T

электронную почту

телефону

Характеристики

Каналы	4
Полоса частот, МГц	70
Частота дискретизации, ГГц	1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Анализатор протоколов
Конструкция (осциллографа)	Портативный переносной
