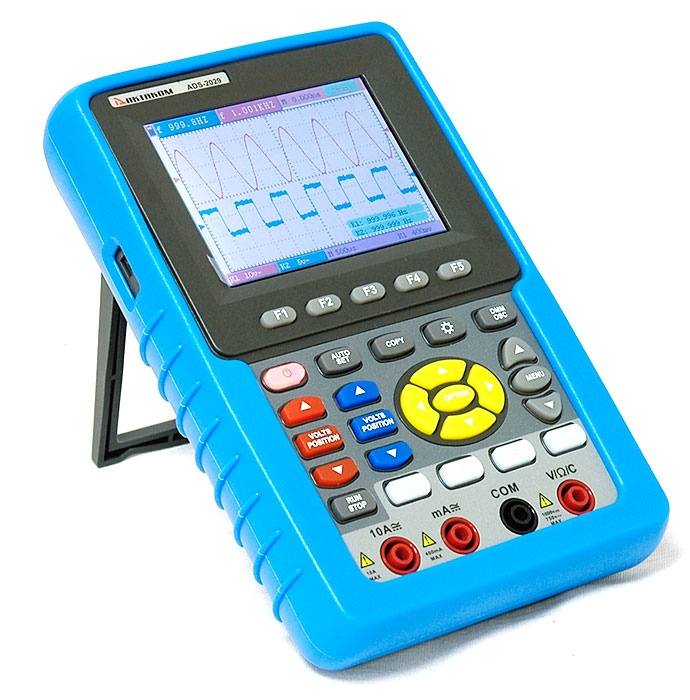

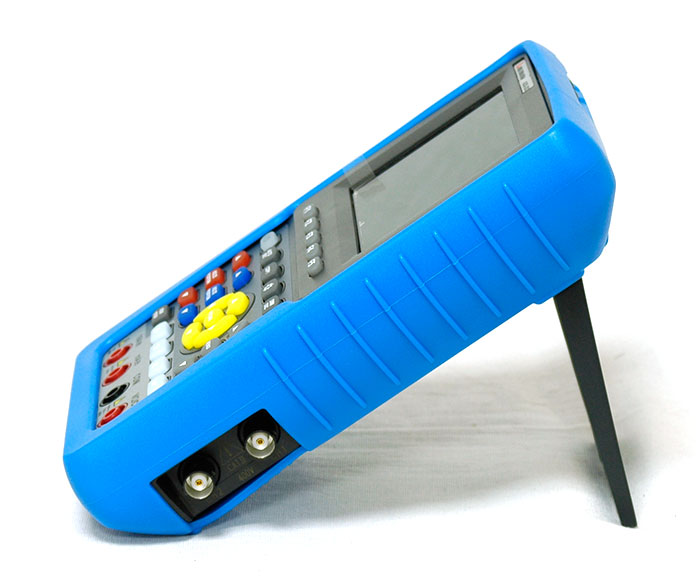

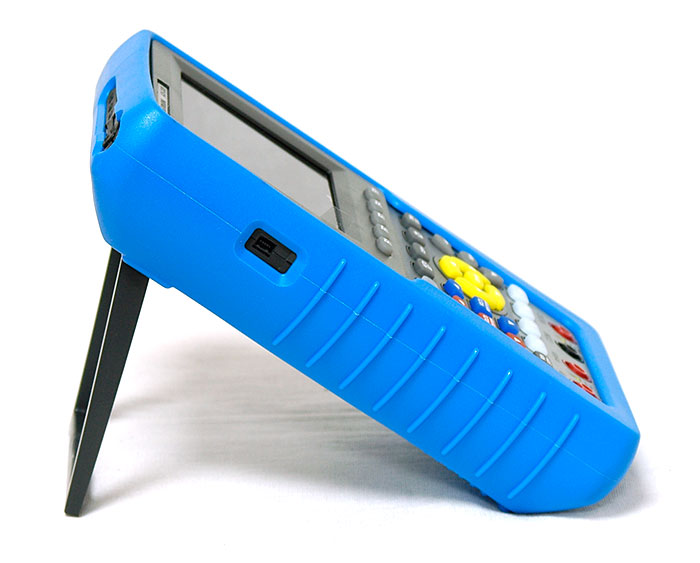

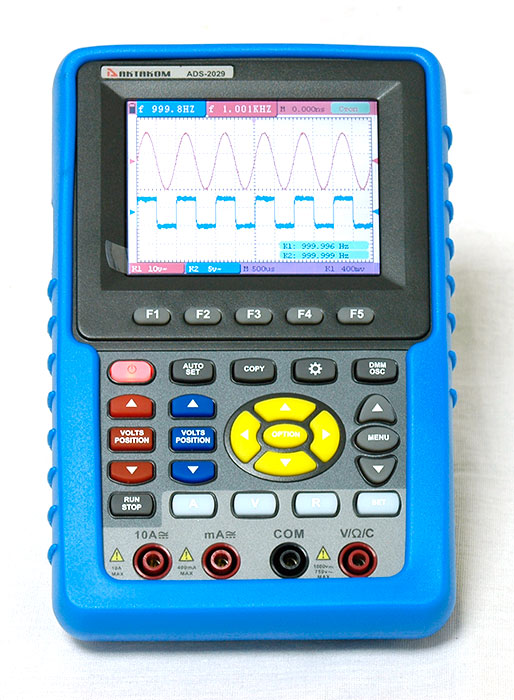

Осциллограф цифровой ручной Актаком ADS-2029

Осциллограф цифровой ручной АКТАКОМ ADS-2029 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной ADS-2029 рекомендован для работы в "полевых" условиях. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом

Снят с производства

  изолированные каналы:
каналы осциллографа относительно от земли 1000:1
независимые входы осциллографа и мультиметра
20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B
курсорные измерения
режим мультиметра (3 3/4 разряда, 4000 отсчетов)
интерполяция sin(x)/x
хранение осциллограмм: 4 осциллограммы
цветной ЖКИ дисплей
возможность сохранения на USB-устройство
USB интерфейс для связи с ПК, программное обеспечение
автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

2 канала (изолированные)
полоса пропускания 20 МГц
максимальная частота дискретизации 100 Мвыб/сек
время нарастания 17,5 нс
вертикальная чувствительность 5 мВ/дел ... 5 В/дел
вертикальное разрешение 8 бит
погрешность измерения временных интервалов
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4 нс)

входной импеданс 1 МОм ± 2%в параллель 15 пФ ± 5 пФ
максимальное входное напряжение 400 Впик (DC+AC, имп. 1 МОм, 10:1)
входы: АС, DC, GND
математические функции: суммирование, вычитание, умножение, деление, инверсия
режим X-Y
коэффициент развертки 5 нс/дел ... 100 с/дел
глубина записи 6 К на канал
режимы синхронизации: фронт, видео, поочередный
пиковый детектор
функция усреднения (4...128)
функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming

в режиме мультиметра

Измеряемая величина	Диапазоны	Погрешность
Постоянное напряжение	100 мкВ ... 400 В 400 В...1000 В	±(1% + 1 е.м.р.) не нормируется
Переменное напряжение (40 Гц…400 Гц)	1 мВ ... 400 В 400 В...750 В	±(1% + 3 е.м.р.) не нормируется
Постоянный ток	10 мкА ... 10А	±(1% + 3 е.м.р.) на диапазоне до 10 мкА
Переменный ток	10 мкА ... 10 А	±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА
Сопротивление	0,1 Ом ... 40 МОм	±(1% + 1 е.м.р.)
Емкость	51,2 нФ ... 100 мкФ	±(3% + 3 е.м.р.)

режим тестирования диодов
режим прозвонки цепи

Общие характеристики

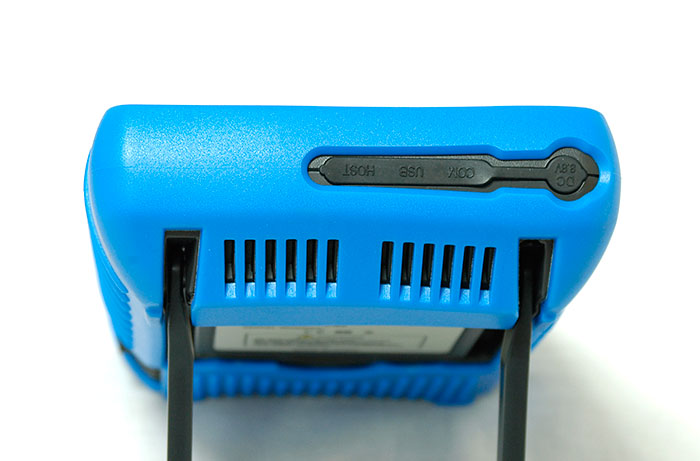

Интерфейсы USB host, USB device
Управление SCPI-коммандами

Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
Питание: 7,4 В DC, 3500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
Потребляемая мощность не более 6 Вт
Время работы от аккумулятора до 4 часов
Габаритные размеры 180x115x40 мм
Масса 0,645 кг
Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

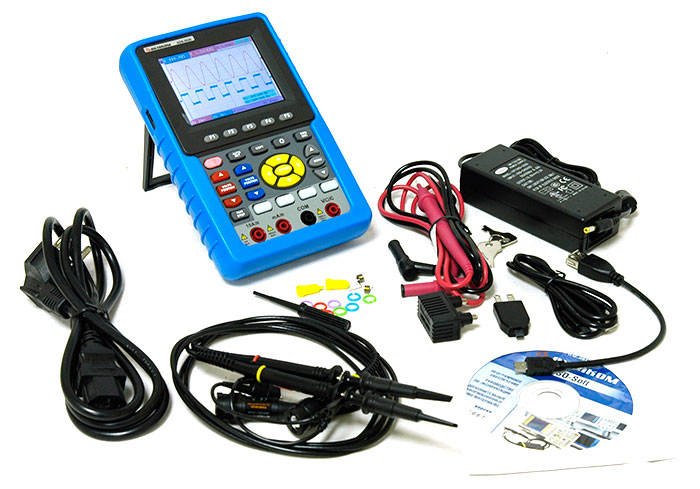

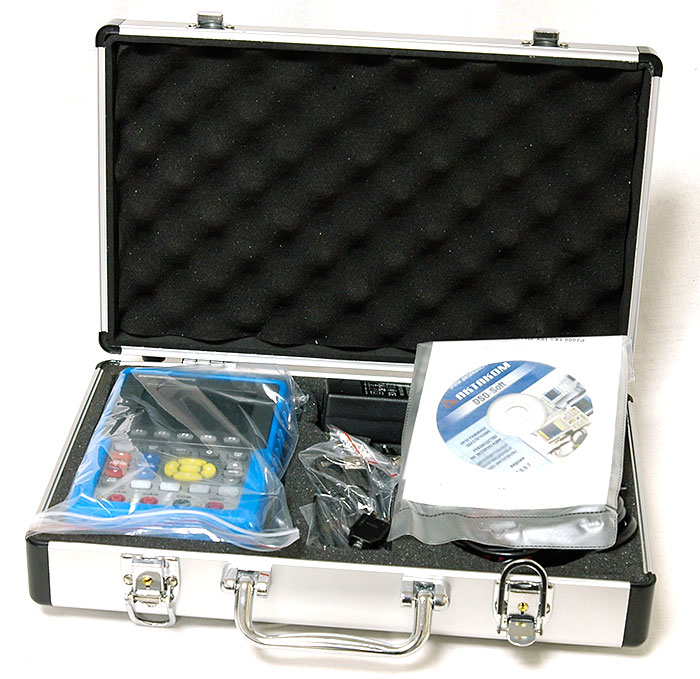

Стандартная комплектация

осциллограф
сетевой адаптер
осциллографические щупы – 2 шт.
измерительные щупы к мультиметру – 2 шт.
модуль расширения для измерения малых емкостей
USB кабель для подключения к ПК
USB-переходник для подсоединения USB-устройства
устройство для калибровки осциллографических пробников
краткое руководство по эксплуатации
Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
