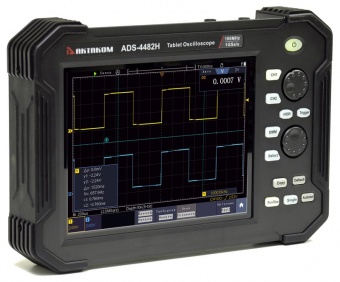

Осциллограф цифровой Актаком ADS-4482H

Осциллограф планшетного типа. Полоса пропускания 100 МГц. 2 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 40 М точек. Скорость захвата осциллограмм 45000 осц/с. Вертикальное разрешение 8/12/14 бит. Коэффициент отклонения 1 мВ/дел - 10 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. 13 типов запуска. Цифровой мультиметр. Частотомер. Интерфейсы USB host, USB device, Trig Out (Pass/Fail), LAN, WiFi. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В / Li-ion батарея 8000 мА·ч. Размеры 191x270x48 мм. Вес 1,7 кг.

Осциллограф цифровой Актаком ADS-4482H

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

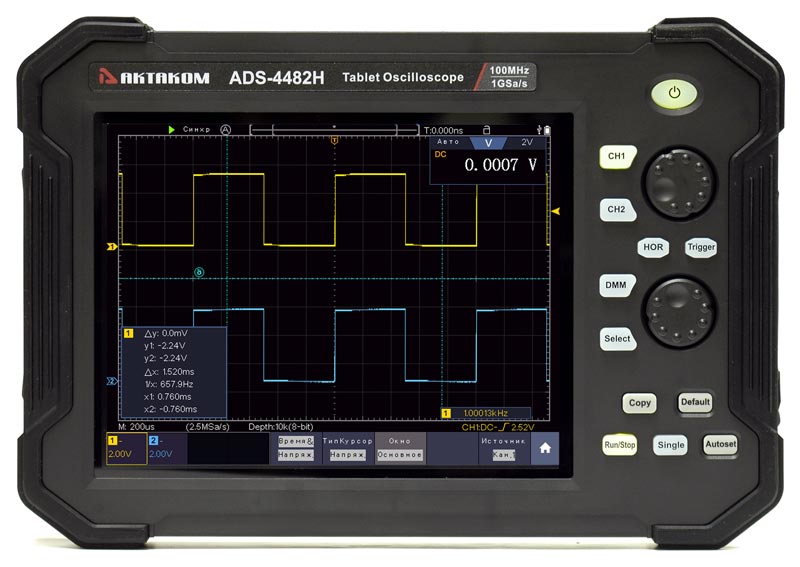

Осциллограф цифровой АКТАКОМ ADS-4482H обладает функциональностью и возможностями, которые присущи настольным моделям. Благодаря своим малым размерам, небольшому весу, большому сенсорному экрану и батарейному питанию, осциллограф ADS-4482H удобен для работы в "полевых" условиях.

Планшетный осциллограф АКТАКОМ ADS-4482H имеет возможность запуска по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Наличие встроенного полноценного мультиметра с разрядностью 4½ позволяет еще больше расширить область применения прибора и использовать его в качестве осциллографа-мультиметра.

В осциллографах данной серии с индексом "H" максимальное разрешение по вертикали составляет 14 бит.

Обзор осциллографов АКТАКОМ серии ADS-44xx

Технические характеристики

Характеристика		Значение
Полоса пропускания		100 МГц (8/12 бит) 25 МГц (14 бит)
Количество каналов		2 + внешний запуск
Скорость захвата осциллограмм		45 000 осц/с
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	1 канал включен: 1 Гвыб/с (8 бит); 500 Мвыб/с (12 бит); 100 Мвыб/с (14 бит) 2 канала включено: 500 Мвыб/с (8 бит); 250 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ ±2% в параллель 15 пФ ±5 пФ
	Учет ослабления пробников	0.001X - 1000X, шаг 1-2-5
	Максимальное входное напряжение	400 Впик (AC+DC)
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	40 М точек (1 канал), 20 М точек (2 канала)
	Коэффициент развертки	2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
	Погрешность измерения интервалов	однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
	Погрешность времени выборки и времени задержки	±2,5 ppm
Параметры вертикальной системы	Режим АЦП	8, 12 и 14 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
	Полоса пропускания для аналогового периодического сигнала	100 МГц
	Низкочастотный предел	≥5 Гц (на входе, закрытый вход, -3dB)
	Время нарастания	≤3,5 нс (типичное) 8 бит, 12 бит
	Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)	±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) не нормируется (в режиме 14 бит)
	Погрешность коэф. усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения	Курсорные	ΔV, ΔT, ΔV и ΔT между курсорами, авто
	Автоматические	Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
	Математические операции	+, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN

Система запуска

Характеристики
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана (внутренний запуск) ±0,3 дел (внешний запуск)
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	30 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, =
Запуск по ранту	диапазон установок	30 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна	2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	30 нс ~ 10 с
	Номер фронта	1 ~ 128
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, =
Скорость нарастания	Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие	AND, OR, XNOR, XOR
	Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
	Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени	Фронт	нарастающий, спадающий
Запуск по истечению времени	Установка времени	30 нс ~ 10 с
RS-232 запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Условие запуска	Start, Error, Check Error, Data
	Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	0 - 127, 0 - 255, 0 - 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut
	Значение удержания	30 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
CAN запуск	Условие	Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error
	Скорость	стандарт, пользовательская
	Тип сигнала	CAN_H, CAN_L, TX, RX
	Тип окна	Data, Remote, Error, Overload

Цифровой мультиметр

Разрешение дисплея	4½ разряда (19999 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения	Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /1000 В Точность: ±(0,5% + 10 е.м.р.) диап. 20 мВ/200 мВ; ±(0,3% + 5 е.м.р.) диап. 2 В/20 В/200 В; ±(0,5% + 5 е.м.р.) диап. 1000 В; Макс. напряжение на входе: 1000 В
Измерение переменного напряжения	Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /750 В Точность: ±(0,8% + 10 е.м.р.) диап. 20 мВ/200 мВ/2 В/20 В/200 В; ±(1,0% + 10 е.м.р.) диап. 750 В; Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 1000 Гц
Измерение постоянного тока	Диапазоны: 10 А Точность: ±(2.0% + 10 е.м.р.)
Измерение переменного тока	Диапазоны: 10 А Точность: ±(2.5% + 10 е.м.р.)
Сопротивление	Диапазоны: 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм Точность: ±(0,8% + 10 е.м.р.) диап. 200 Ом; ±(0,5% + 3 е.м.р.) диап. 2 кОм ~ 2 МОм; ±(0,8% + 5 е.м.р.) диап. 20 МОм; ±(5,0% + 10 е.м.р.) диап. 100 МОм;
Емкость	Диапазон: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.)
Тест диодов	0 В ~ 2 В
Неразрывность цепи	<50 Ом звуковой сигнал

Дисплей

Тип дисплея	диагональ 8”, ЖК, сенсорный емкостной
Разрешение дисплея	800 х 600 точек
Количество цветов	65536 цветов
Послесвечение	1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

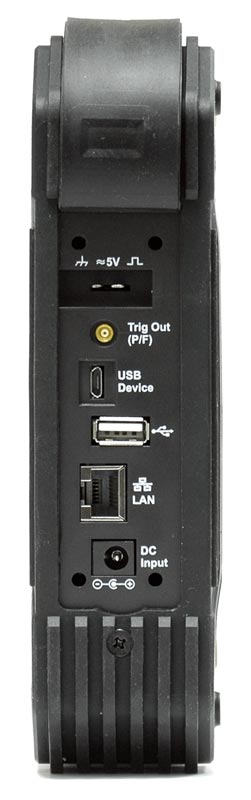

Для связи с ПК	USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов .bmp и .bin)
WiFi	опция

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<15 Вт
предохранитель	2 A, T тип, 250 В
Батарейное питание	7,4 В ; 8000 мАч (время работы около 5 часов)

Массо-габаритные параметры

Габаритные размеры	270 мм × 191 мм × 48 мм (ДВГ)
Вес	Около 1.7 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

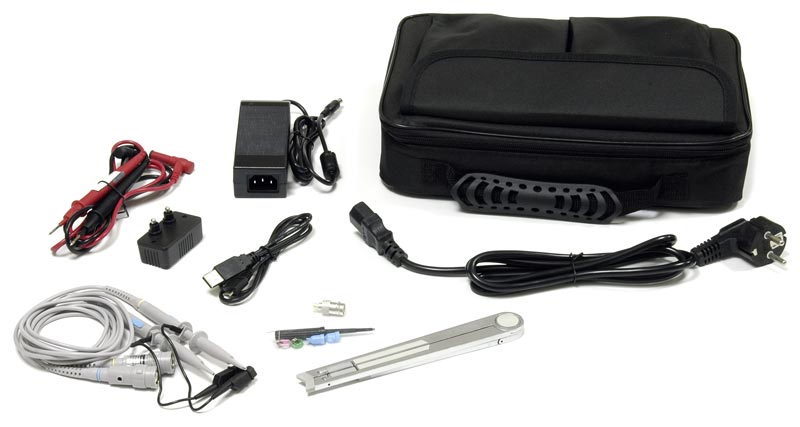

Стандартная комплектация

Осциллограф
Осциллографические пробники
Измерительные щупы мультиметра (красный и чёрный)
Внешний модуль для измерения тока
Кабель USB
Кабель питания
Блок питания

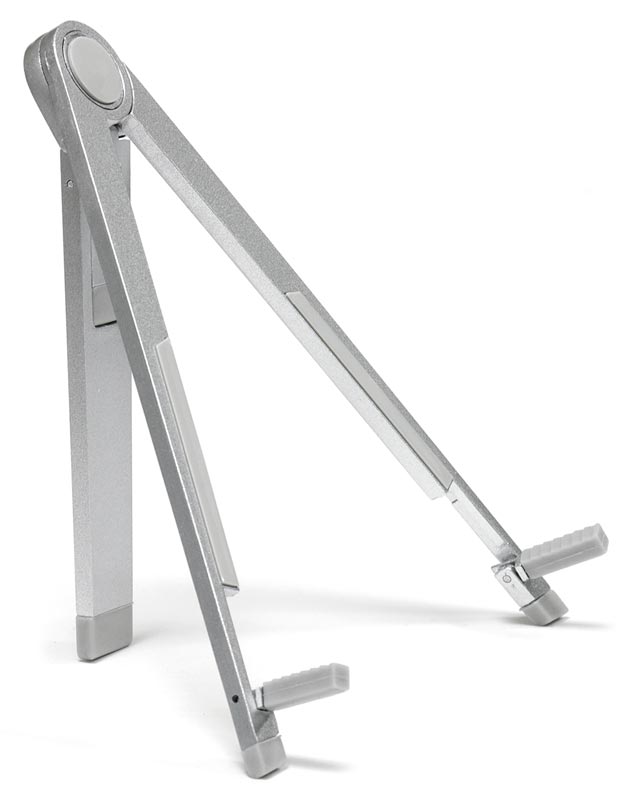

Подставка
Сумка для переноски
Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Осциллограф цифровой Актаком ADS-4482H

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Анализатор протоколов, Мультиметр, Частотомер
Конструкция (осциллографа)	Портативный переносной
