GW Instek GDS-210 Осциллограф-мультиметр портативный цифровой запоминающий (100 МГц DSO, 2 канала, 1 Гвыб/с DMM, 1 Мвыб.) с пропускной способностью 200MHz / 100MHz / 70MHz

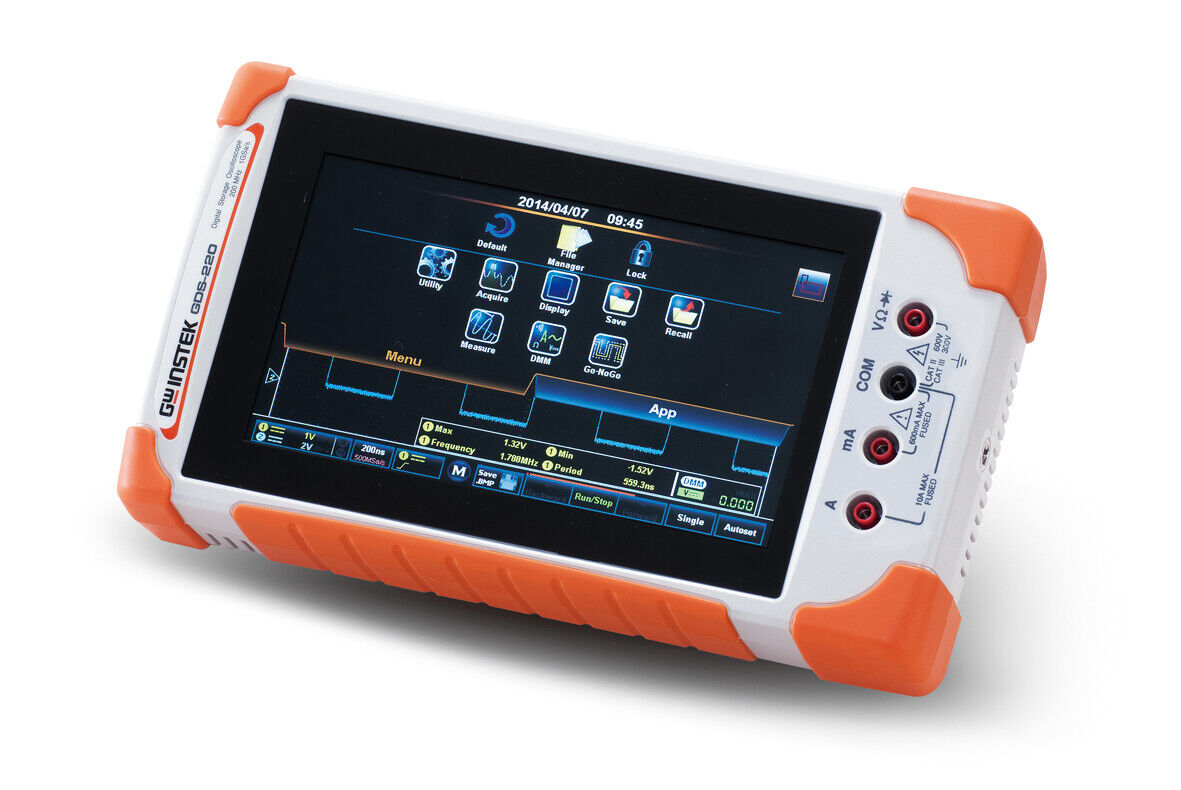

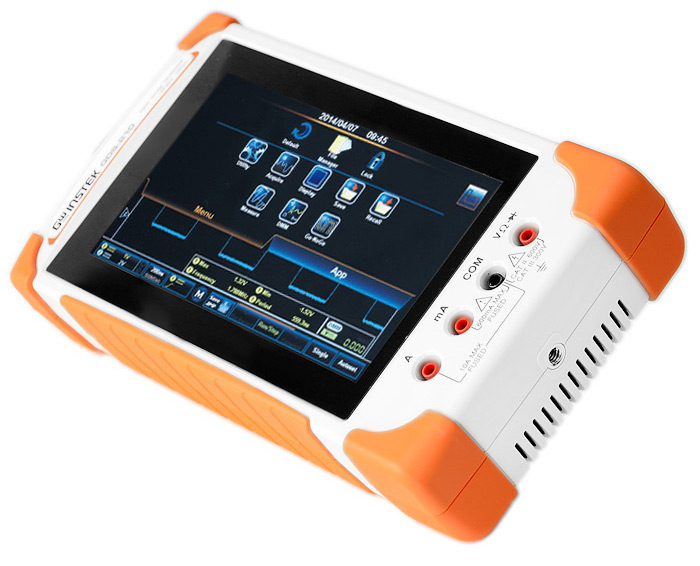

Осциллограф, Серия GDS200, 2 Канала, 100 МГц, 1 Гвыборок/с, 1 Мточек, 3.5 нсGDS-210 от компании GW Instek является 2-канальным цифровым осциллографом серии GDS-200 с полосой пропускания 100МГц. Это компактное карманное устройство может быть расположено в портретном и альбомном формате. Конструкция с аккумуляторной батареей позволяет легко работать в лабораториях. Производить испытания с большой электросистемой, испытания продуктов, проверку солнечной батареи, ремонт и техническое обслуживание в полевых условиях. График тренда в течение длительного периода времени позволяет эффективно контролировать стандартные электрические параметры во время измерения сигналов базовой схемы. Осциллографы обладают встроенной функцией записи/воспроизведения 30000 форм сигнала, которая способна контролировать/записывать/воспроизводить работу схемы в течение длительного времени. Дополнительный дифференциальный пробник осциллографа может помочь инженерам решить проблемы изоляции и заземления. Он обладает встроенным калькулятором, кодированием SMD сопротивления, ПО для расчета цвет

Цифровой осциллограф Gwinstek GDS-210 с пропускной способностью 200MHz / 100MHz / 70MHz



Основные особенности:

• 200 / 100 / 70MHz выбор трех частот, двухканальный вход

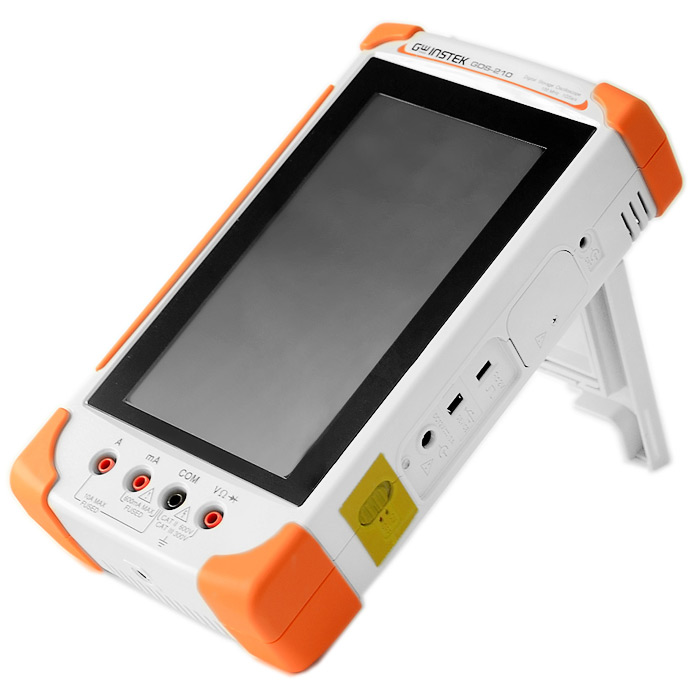

• Портативный дисплей с сенсорной панелью 7'', разрешение 480 x 800, может использоваться в прямом или горизонтальном положении
•  Цифровой многофункциональный счетчик, встроенный счетчик 50000
•  Функция измерения температуры и записи
•  Встроенный калькулятор, электронный цветовой код и программное обеспечение для аттенюатора
•  Встроенный регистратор сигналов 3000
•  С функцией воспроизведения
•  Одновременно можно использовать осциллограф и амперметр
•  Может использоваться для инструктажа
•  Редактирование шаблона GO / NOGO
•  Общие инструменты для электронщика
•  Функция сохранения и просмотра изображений
•  Он может использоваться как компонент хранилища USB
• Встроенная батарея Li-polymer 6100мА/ч, 7.4

• Используется в качестве USB-накопителя с внутренней Flash памятью 120МБ

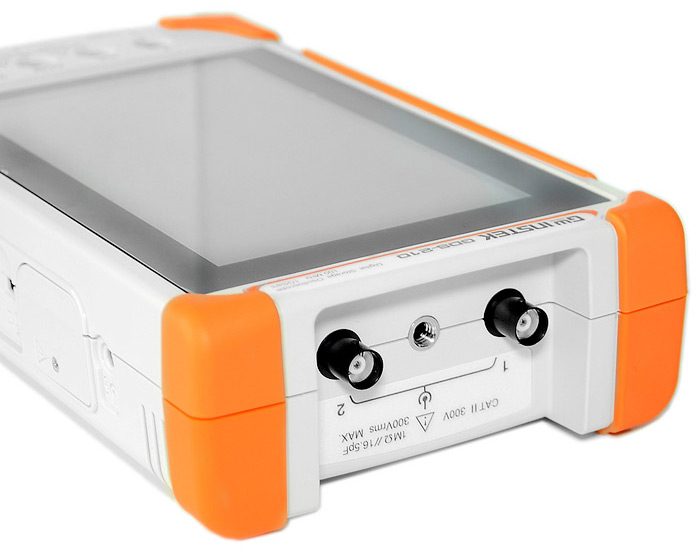

• Входной импеданс 1МОм ±2% (примерно 6.5пФ)

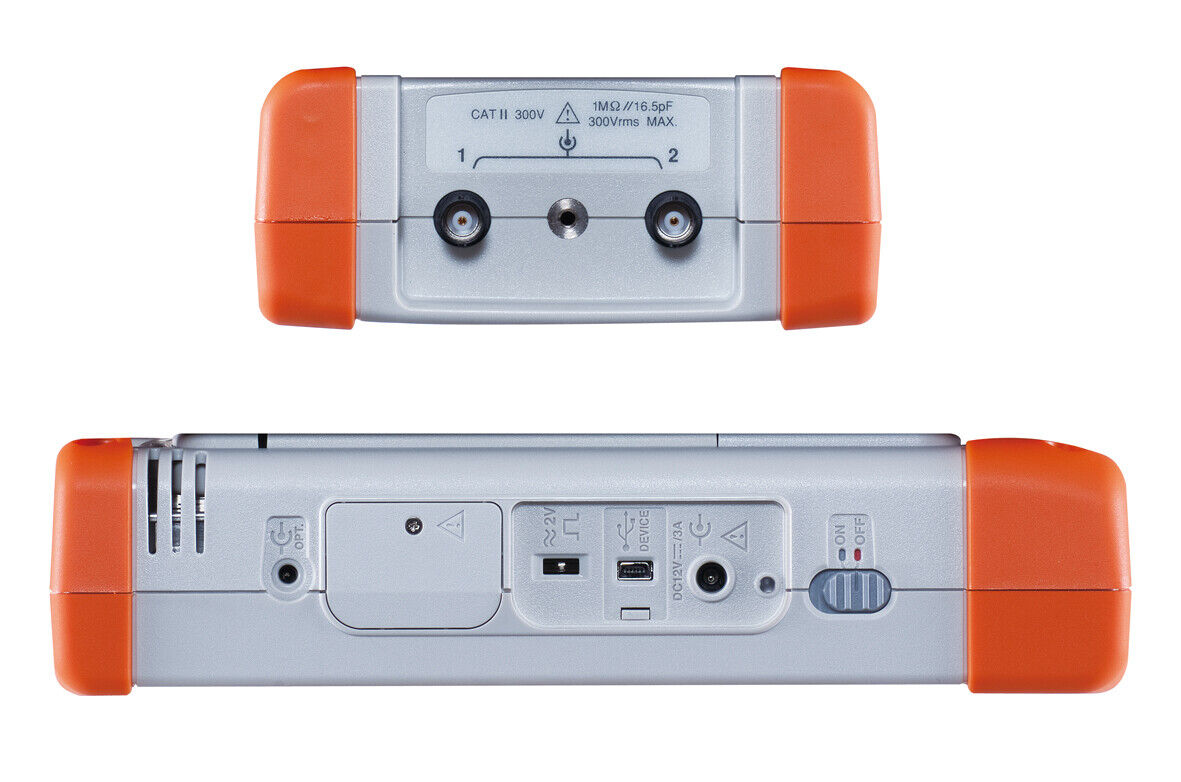

• Максимальный вход CAT II 300В СКЗ, размеры 240.2мм x 136мм x 59.7мм (W x H x D)
• Встроенный цифровой мультиметр с 5000 отсчетов, редактирование шаблонов годен/негоден
• Время нарастания менее 3.5нс
• Компиляция информационных материалов, функции хранения изображений и предварительного просмотра
• Частота выборки в реальном времени 1ГВыборок/с, глубина памяти 1Мточек на канал
• Диапазон рабочей температуры от -50°C до +1000°C

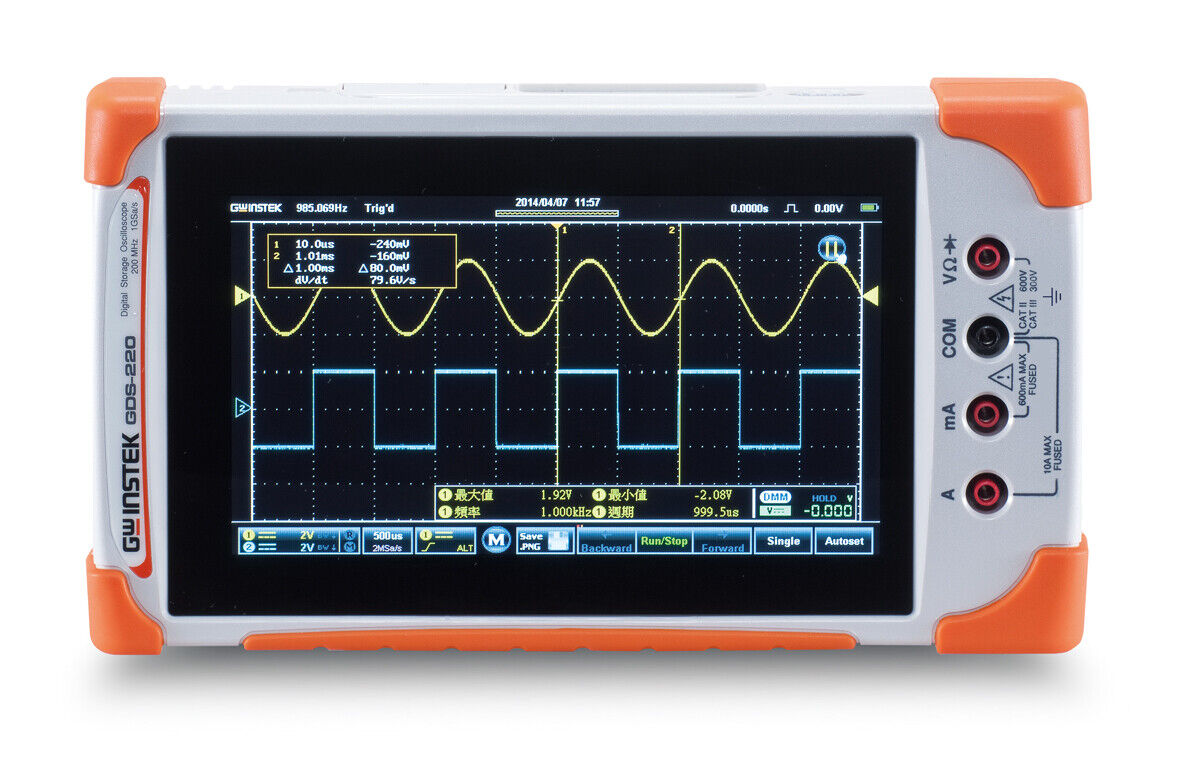

Осциллограф с цифровой памятью обеспечивает быструю и надежную регистрацию измерительных сигналов в лабораториях и при разработке. Большой цветной монитор и интуитивно понятное меню управления обеспечивают простоту эксплуатации. Многофункциональный дисплей обеспечивает простое и точное управление жестами и отображение сигналов в книжной или альбомной ориентации. Полноценный цифровой мультиметр со встроенной функцией измерения тока и одновременной работой в режиме DSO.

ОБЛАСТИ ПРИМЕНЕНИЯ

Тестирование и Измерение

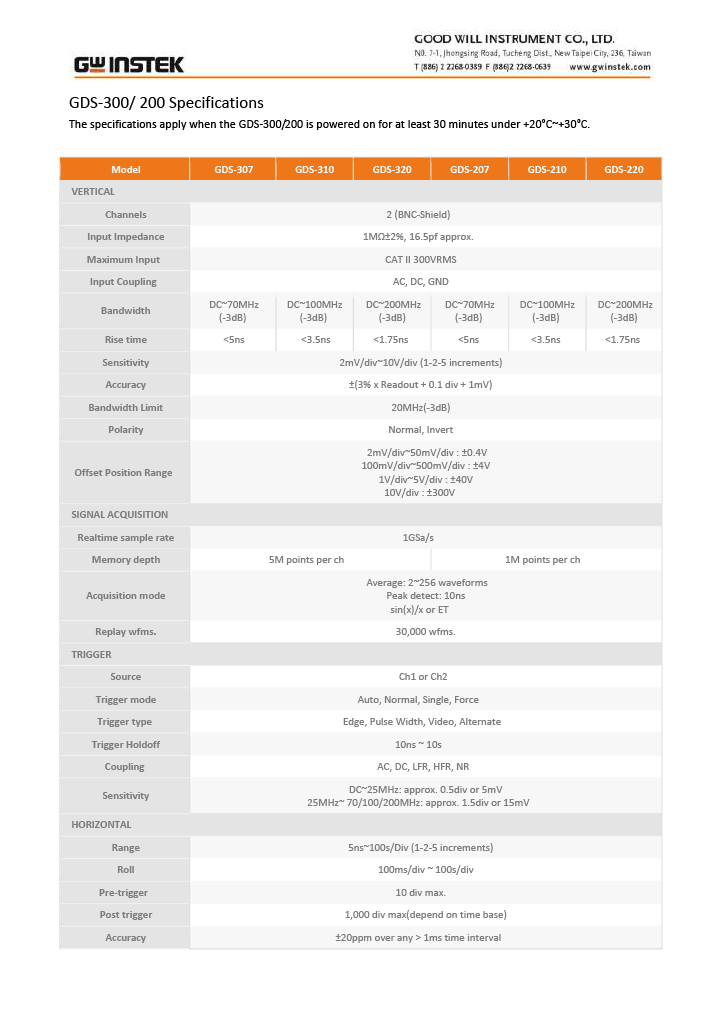

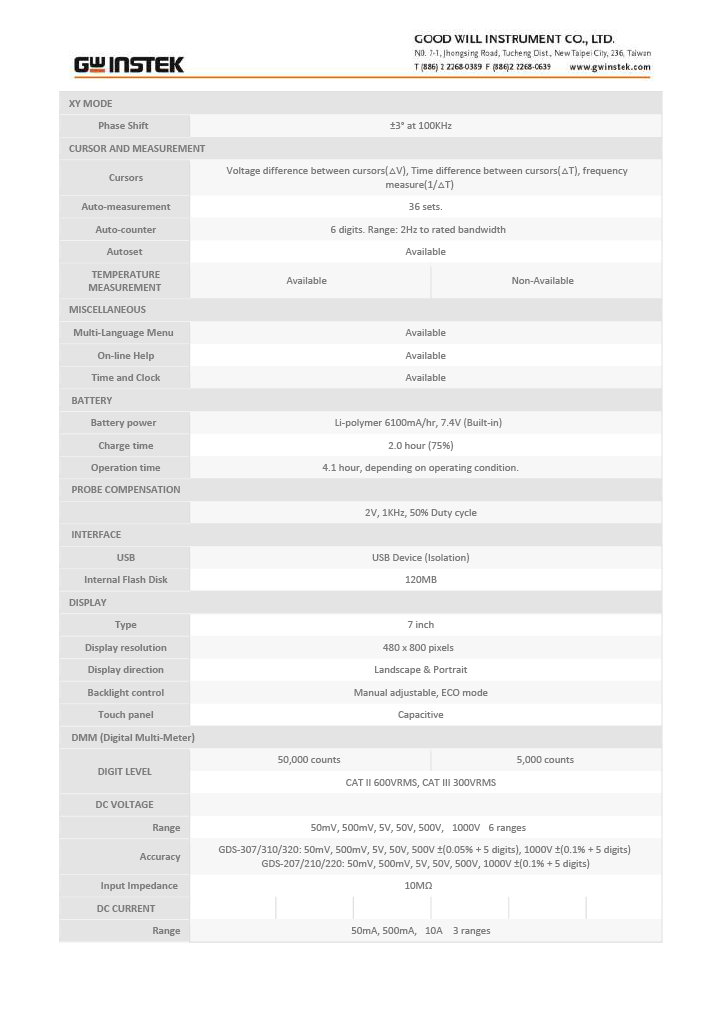

Технические характеристики:

• Мультиметр: категория измерения CAT III 300 В, CAT II 600 В
• Импеданс: 10 МОм
• Диапазон измерения постоянного напряжения: 0,01 мВ - 1000 В
• Диапазон измерения переменного напряжения: 0,001 мВ - 700 В
• Диапазон измерения переменного/постоянного тока: 10 мА - 10 А
• Диапазон измерения сопротивления: 50 Ом - 5 МОм
• Проверка диодов
• Акустическая проверка непрерывности
• Максимальный дисплей (тип, размер, количество/элементы/разрешение): цветной TFT-дисплей
• Размер экрана: 17,7 см (7 дюймов)
• Диапазон временной развертки: 5 нс - 100 с/дел .
• Вертикальное отклонение: 2 мВ - 10 В/дел .
• Полное входное сопротивление: 1 МОм
• Входная связь: AC, DC, GND
• Диапазон входного напряжения: 300 В
• Электропитание: 115 В/переменный ток, 230 В/переменный ток; Батарея
• Вес: 1,5 кг
• Высота изделия: 136 мм
• Длина изделия: 60 мм
• Ширина изделия: 240 мм
• Тип дисплея/разрешение: 800 x 480 пикселей
• Максимальное количество аналоговых входов: 3
• Калибровка: Заводская (не сертифицирована)

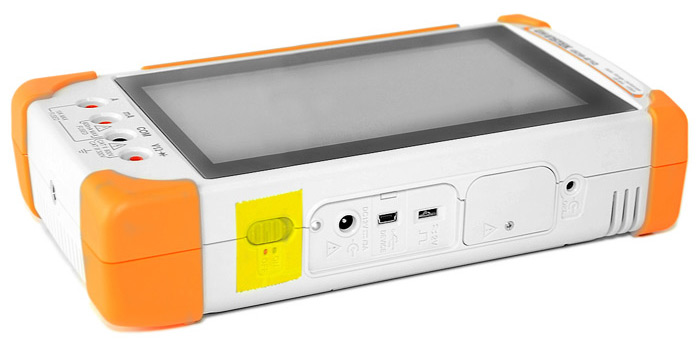

• Интерфейсы: USB
• Категория измерения: CAT II 300 В
• Технические характеристики осциллографа: портативное устройство, цифровой (DSO), функции мультиметра
• Тип (тип производителя): ГДС-210
• Частотная характеристика: 100 МГц
• Глубина памяти на канал: 1 МБ
• Частота дискретизации на канал: 1 Гвыб/с
• Память на 30 000 форм сигналов (внутренняя флэш-память 120 МБ)
• USB-разъем
• Одновременный режим измерения для DMM и DSO
• 36 автоматических измерительных функций
• Сенсорный дисплей с управлением жестами
• Курсорные функции
• XY-режим
• Многоязычное меню
• Встроенный литий-полимерный аккумулятор обеспечивает до 4 часов измерения.

Общие
Вес	1.5кг
Вид используемого дисплея	ЖК
Время нарастания	≤3,5нс
Входное напряжение макс.	300В
Диагональ экрана	7'
Диапазон измер. напряжения АС	50м/500м/5/50/700В
Диапазон измер. сопротивления	500/5к/50к/500к/5МОм
Диапазон измер. тока DC	50м/500м/10A
Диапазон измерения напряжения DC	50м/500м/5/50/500/1000В
Диапазон измерения тока АС	50м/500м/10A
Длина записи данных в памяти	1Мвыб/канал
Импеданс входа	1МОм
Источник питания	100...240ВAC, 48...63Гц
Код завода	GDS-210
Кол-во каналов	2
Развертка времени	5нс...100с/дел.
Размеры	240 x 136 x 60мм
Разрешение матрицы	480x800
Тип осциллографа	осциллограф-мультиметр
Точность измер. напр. тока АС	±(1,5% + 15 цифр) (50Гц...1000Гц)
Точность измер. сопротивл.	±(0,3% + 3 цифры) (500Ω, 5kΩ, 50kΩ, 500kΩ), ±(0,5% + 5 цифр) (5MΩ)
Точность измерения тока АС	±(1,5% + 15 цифр) (50mA, 500mA) [50Hz-1kHz ], ±(3% + 15 цифр) (10A) [50Hz-1kHz]
Частота	≤100МГц
Частота обновления	1 Гвыб./с (в реальном времени)
Чувствительность входа	2мВ

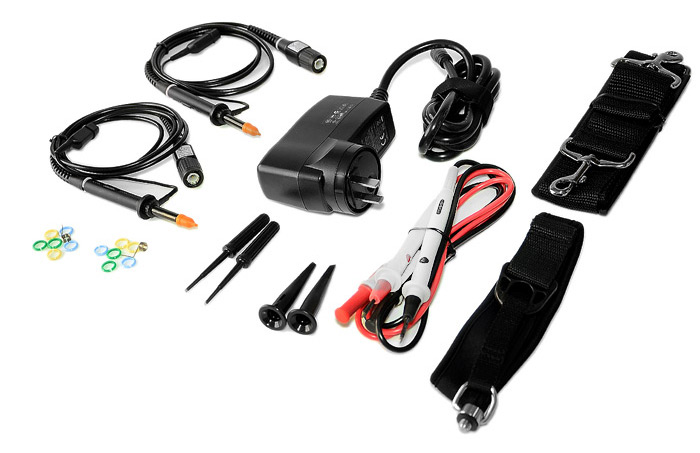

КОМПЛЕКТАЦИЯ

Осциллограф GDS-210, руководство по быстрому запуску, диск с руководством, шнур питания, мягкая сумка для переноски GSC-010, мягкая сумка для переноски GSC-011, адаптер AC-DC GAP-001, браслет GWS-001, испытательные провода мультиметра GTL-207, пробник GTP-150B-2 150МГц.

• Сэмплер 100 МГц
• 2 экранированных безопасных измерительных провода
• Источник питания
• Сетевой кабель
• Чемодан
• Сумка
• Ремень
• Руководство пользователя на компакт-диске.
