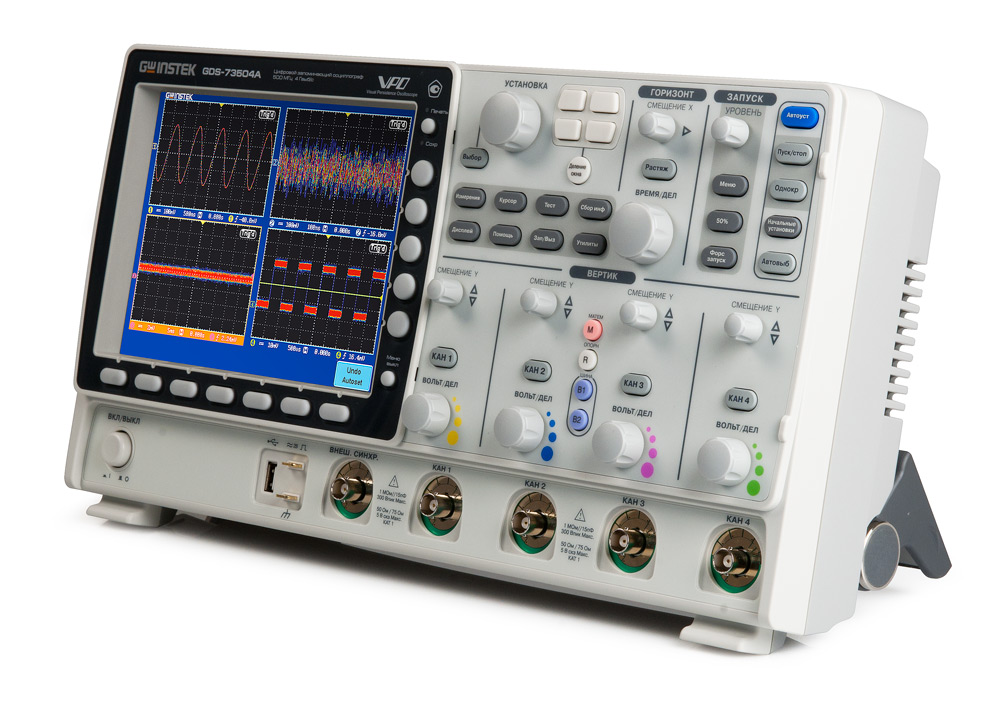

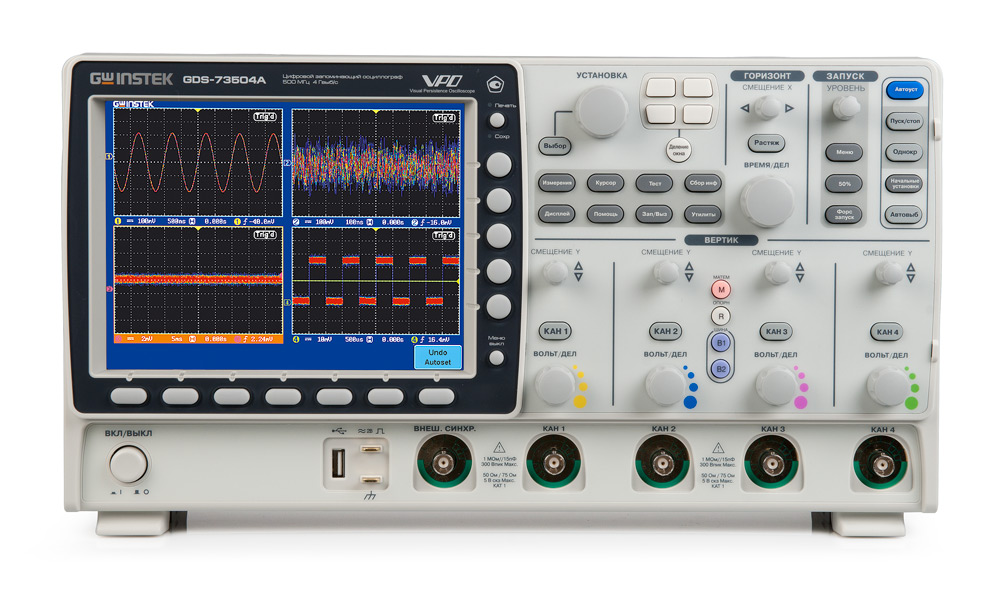

Осциллограф цифровой запоминающий GW Instek GDS-73504A

Особенности прибора

Тип осциллографа	цифровой, стационарный, запоминающий
Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	5 ГГц
Объем памяти	25 Кб на канал
Синхронизация (запуск)	по фронту, по длительности импульса, по видеосигналу, по условиям последовательных шин, автоколебательный, ждущий, однократный, пред- и послезапуск, по событию, по ранту, попеременно
Режимы работы	растяжка, самописец, выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения
Дисплей	цветной
Интерфейсы	USB, RS-232, GPIB как опция, LAN, VGA
Прочее	русифицированное меню

Преимущества серии осциллографов GDS-73xxx

Новая серия осциллографов – это 8 моделей с полосами пропускания 150 МГц, 250 МГц, 350 МГц и 500 МГц. Высокая скорость сбора информации (5 ГГц) сочетается с улучшенной технологией визуального отображения (VPO – Visual Persistence Oscilloscope). Ряд новых технологий, внедренных в новую серию осциллографов Good Will Instek, призван облегчить задачи инженера в тестировании и производстве различных цифровых схем и устройств. В ранее выпускаемых моделях максимальная полоса пропускания была ограничена 250 МГц, а максимальная частота дискретизации в реальном времени достигала 1 ГГц. Успешное применение осциллографов Good Will Instek всегда было обусловлено качественной реализацией новых технических решений в сочетании с их доступной ценой.

Новая серия цифровых осциллографов в большей степени предназначена для исследования и глубокого анализа сигналов в области современных радиоэлектронных разработок. Требования к исследованию устройств постоянно растут. Отладка и анализ при проектировании цифровых схем и систем предъявляет высокие требования к осциллографам. Протестировать высокоскоростной сигнал, отследить кратковременные всплески и аномалии в сигнале, быстро определить неисправность в схеме, протестировать дискретный сигнал с микроконтроллеров, установить взаимосвязь цифрового сигнала и аналогового, точно измерить параметры сигнала, одновременно наблюдать сигналы с различных каналов – все это только часть задач, которые стоят перед разработчиком современных цифровых схем и систем. Быстро понять и что немало важно – доверять полученным данным позволяют осциллографы новой серии GDS-73xxx. Высокая полоса пропускания осциллографов, наряду с высокой скоростью сбора данных в реальном времени позволяют быстро захватывать данные с высокоскоростных устройств, а инновации, заложенные в функциональных возможностях, позволяют проводить глубокий анализ. Итак, что же принципиально нового появилось в новой серии GDS-73xxx.

Улучшенное аналоговое послесвечение

Обработка сигнала осуществляется с применением новой технологии аналогового послесвечения. Благодаря этой технологии, динамично меняющийся сигнал будет выглядеть чистым, как на аналоговом осциллографе. К достоинствам отображения следует добавить большой контрастный дисплей с диагональю 21.5 см и разрешением 800×600. Высокое разрешение позволяет рассмотреть детали сложных сигналов. Полупрозрачные окна при проведении измерений позволяют наблюдать на экране максимум информации.

Разделение экрана на 4 независимых окна с индивидуальной синхронизацией по каждому каналу

Уникальная функция разделения экрана с независимыми настройками отображения каналов предоставляет возможность одновременно наблюдать и следовать четыре независимых сигнала. Большой дисплей с высоким разрешением позволяет сохранить достоверное отображение сигнала в каждом окне.

Полный набор схем синхронизации

Новая серия GDS-73xxx имеет широкий набор схем синхронизации, включая запуск по фронту, по длительности импульса, по ранту, по стандартам видео, одновременная синхронизация по переднему и заднему фронту сигнала, задержка по времени и событию, удержание сигнала. Такой набор схем запуска наряду с высокой частотой дискретизации делают осциллографы этой серии мощным инструментом для захвата и отображения сигналов различных типов.

Автоподстройка сигнала по уровню и частоте при динамическом изменении параметров сигнала

Использование этой функции позволяет осциллографу автоматически перестраивать масштаб по вертикали или горизонтали, когда происходит изменение амплитуды или частоты сигнала. Эта функция полезна для быстрой настройки на корректное отображение сигнала, без необходимости проводить ручную регулировку, когда требуется проверка множества контрольных точек на схеме, с различными значениями напряжения и частоты.

Детальное изучение сигнала с помощь продуманной системы растяжки

В режиме растяжки осциллографы обеспечивают одновременное отображение основного сигнала и увеличенное отображение выбранного участка. Для подробного наблюдения пользователь может выбрать участок на сигнале, который нужно увеличить. При помощи двух режимов настройки – «грубо» и «плавно» быстро и точно настраивается позиция и ширина участка для увеличения.

Удобные автоматические измерения

В осциллографах серии GDS-73xxx реализована возможность проведения 28 автоматических измерений. Автоизмерения сгруппированы по трем типам: амплитудные, временные и измерения задержки. Пользователь может настроить вывод до восьми измерений под основным экраном или вывести все измерения в одном окне. Полупрозрачное окно измерений позволяет проводить максимум измерений в сигнале, сохраняя при этом контроль сигнала.

Три входных сопротивления

Пользователю доступно для выбора 3 входных сопротивления осциллографа – 1 МОм, 75 Ом и 50 Ом. Такой набор входных сопротивлений расширяет возможности осциллографов по согласованию с измерительным трактом для различных телекоммуникационных приложений и в области радиочастот. При входном сопротивлении 75 Ом и 50 Ом максимальное напряжение на входе осциллографа ограничено 5 Вскз. При превышении этого значения срабатывает защита – осциллограф автоматически отключает вход для защиты входных цепей от перегрузки.

Полный анализ в режиме X-Y

Режим Х-Y – специальный режим который наиболее полно позволяет сравнивать и измерять фазовые характеристики двух сигналов. В режиме Х-Y осциллограф отображает данные с одного канала АЦП относительно другого. Данные с каналов 1 и 3 поступают на горизонтальную ось, одновременно с данными по каналам 2 и 4 , которые поступают на вертикальную ось. Осциллографы серии GDS-73xxx имеют возможность одновременно отображать сигнал в режиме Х-Y и показывать временную развертку по каждому каналу. В осциллографах также реализованы самые распространенные измерения в этом режиме: результат произведения, деления, вычисления в прямоугольных и полярных координатах.

Модернизация программного обеспечения

Гибкая платформа осциллографов серии GDS-73xxx позволяет пользователю самостоятельно, без привлечения сервис-центра модернизировать внутреннее программное обеспечение для анализа. Модернизация происходит путем считывания кода с электронного USB-ключа, который предоставляется пользователю после приобретения соответствующего дополнения. В настоящий момент есть возможность расширить функциональность осциллографов двумя опциями: декодирование шин последовательной передачи данных и анализ качества электрической энергии.

Анализ шин последовательной передачи данных

С этим приложением осциллограф превращается в анализатор смешанных сигналов. У пользователя появляется возможность декодировать последовательности по шинам UART, I2C и SPI, сохранять данные, которые представлены в таблице в двоичном или шестнадцатеричном виде. Для этого используются специальные настройки синхронизации, характерные для каждого из протоколов.

Анализ качества электрической энергии

Программное обеспечение по анализу качества электрической энергии содержит четыре измерительных функции, включая измерение параметров качества электрической энергии, анализ гармоник, измерение пульсаций и измерение пускового тока. Функция измерения параметров качества электроэнергии позволяет измерять напряжение, ток, частоту, мощность, фазовый сдвиг, пик фактор и прочие параметры источника, связанные с определением качества энергии. Функция анализа гармоник выполняет оценку искажения формы сигнала питания и дает гармонические данные тестирования для проектируемого источника питания и для оценки качества электропитания. Эта функция соответствует требованиям стандарта IEC 61000-3-2. Измерительная функция «Пульсации» позволяет измерить уровень пульсаций и шума, важнейший показатель для источников постоянного тока. Измерение пускового тока используется для измерения скачка тока при включении питания, который может нанести ущерб подключенным к этому питанию устройствам.

Удобное документирование и просмотр сохраненных данных

В меню прибора можно просматривать ранее сохраненные файлы. В таблице указаны: имя файла, тип, размер и дата создания. Имя файла можно редактировать непосредственно в приборе, также как создавать и редактировать папку файлов. Файлы, сохраненные во внутренней памяти прибора можно переносить на USB-диск. Помимо этого, справочные файлы и файлы настроек, сохраненные во внутренней памяти, могут снабжаться множеством индивидуальных меток. Метки используются для опорных осциллограмм и значков файлов настроек. Главное новшество, примененное в новой серии – это предпросмотр сохраненных изображений без открытия самого файла (PreView). Достаточно навести курсор выбора на интересующий графический файл (.bmp) из числа сохраненных в памяти, – при этом в отдельном уменьшенном окне автоматически отображается форма сохраненного сигнала (на рис. 9 - в розовой рамке). Это позволяет исключить ошибку оператора при выборе определенного файла из большого перечня сохраненных данных.

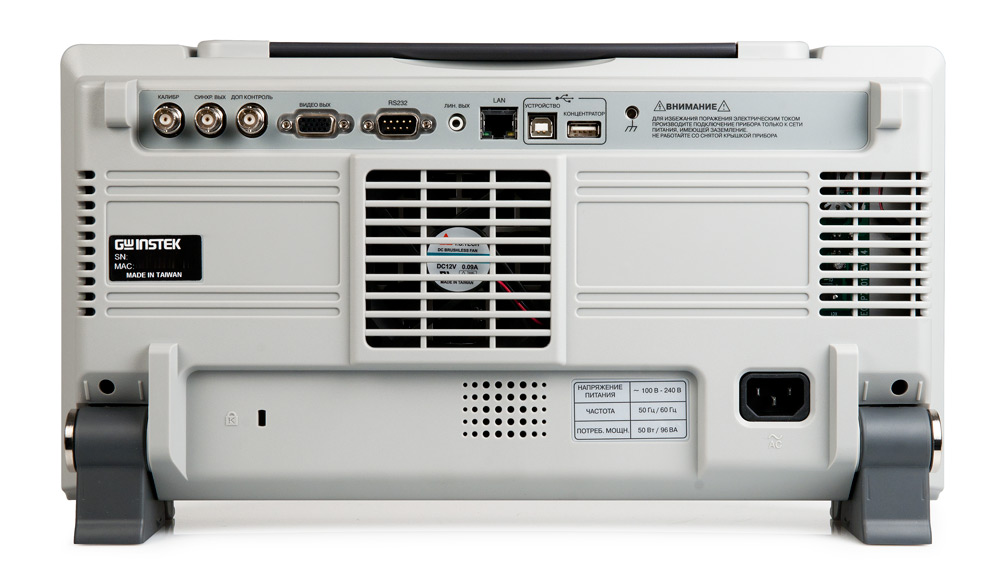

Широкий выбор интерфейсов управления и передачи данных

В новой серии цифровых осциллографов имеется полный набор стандартных интерфейсов управления и передачи данных – это 3 интерфейса USB 2.0 (один для сохранения данных на передней панели и два на задней панели для управления прибором и подключения принтера), RS232 и LAN. Помимо этого имеется интерфейс SVGA для подключения монитора или проектора, а также служебные интерфейсы допускового контроля, выхода сигнала синхронизации, линейный аудио-выход и разъем для проведения калибровки канала вертикального отклонения. Как опция предлагается интерфейс GPIB в виде адаптера, подключаемого к USB.

Новая серия приборов имеет компактный эргономический дизайн, полностью удовлетворяющий потребностям пользователей. Серия осциллографов GDS-73xxx полностью русифицирована. Экран осциллографа защищает пластиковое стекло. Матрица экрана находится в углублении, образуя зазор между защитным экраном порядка 1 см. Таким образом, осциллограф имеет защиту от случайного удара и вывода из строя дорогостоящего экрана. Широкий круг решаемых задач требует дополнительных принадлежностей. Поэтому для новой серии осциллографов предлагаются опциональные пробники – дифференциальные высоковольтные, токовые и источники питания для токовых пробников

Особенности осциллографов серии GDS-73ххх

• Количество каналов: 2 и 4 (+ вход внеш. синхр EXT)
• Полосы пропускания: 150, 250, 350, 500 МГц
• Частота дискретизации: 2,5 ГГц на канал (73152, 73252), 5 ГГц на канал (73154, 73254, 73352, 73354); эквивалентная 100 ГГц
• Объем памяти 25 К (на канал)
• Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
• Инновационная технология VPO на базе платформы FPGA (virtual persistence oscilloscopes) для визуализации в режиме аналогового осциллографа
• Автоматические измерения (28 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение, деление
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
• Режимы растяжки окна, самописец и X-Y
• Синхронизация по длительности импульса и ТВ
• Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
• Память: 24 осциллограмм, 20 профилей настроек
• Уникальная технология разделения экрана на 2 независимых окна (Split
• Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
• Вывод данных на печать (поддержка PictBrige)
• Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
• Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
• Выход для подключения внешнего монитора (SVGA)
• Синхронизация и декодирование сигналов шин I2C, SPI, UART (опция для 4-х кан моделей -73154,73254, 73354)
• Русифицированное меню 50

Технические характеристики осциллографа GDS-73504

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…500 МГц
Ограничение полосы	до 20 МГц/100 МГц/ 200 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм
Погрешность установки Коткл.	± 3 %
Связь по входу	Открытый, закрытый, земля
Время нарастания	≤ 1,0 нс
Входной импеданс	50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	5 В скз/ 300 В (DC+AС пик, до 1 кГц)
Математика	+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв.	± 0,02 %
Режимы работы	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации	0…30 МГц: 0,5 деления или 5 мВ; 30…150 МГц: 1,5 деление или 15 мВ150…350 МГц: 2 деления или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	5 ГГц
Эквив. частота дискретизации	100 ГГц (для периодического сигнала)
Длина записи	25 К (на канал)
Пиковый детектор	2 нс
Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256)
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.;выбросы на вершине и в паузе (4 параметра)
Функции по горизонтали	f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
Измерение t задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	USB, RS-232, LAN, GPIB (опция), SVGA out
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и гличей в режиме аналогового осциллографа (с накоплением)
Разделение экрана (Split Window)	Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
Режим X-Y	Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3° до 100 кГц
Внутренняя память	24 осциллограммы, 20 профилей настроек (запись/ считывание)
Линейный выход	3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
Общие данные
ЖК-дисплей	Цветной (TFT), 10 дел (разрешение 800 х 600)диагональ 20см, 8 х
Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры	400 х 200 х 130 мм
Масса	4 кг

Комплектация осциллографа GDS 73504

• Шнур питания – 1 шт.;
• делитель 1:1/1:10 – 4 шт.;
• Осциллограф GDS-73504;
• Руководство по эксплуатации.

Дополнительная комплектация осциллографа GDS-73504

• ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток);
• ПО анализа сигналов шин I2C, SPI, UART (синхр./декодирование);
• Интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB)
