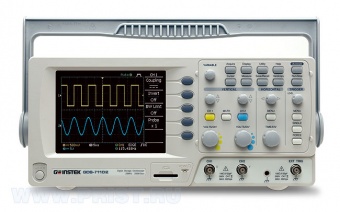

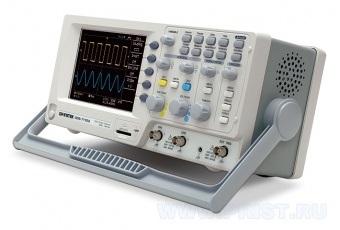

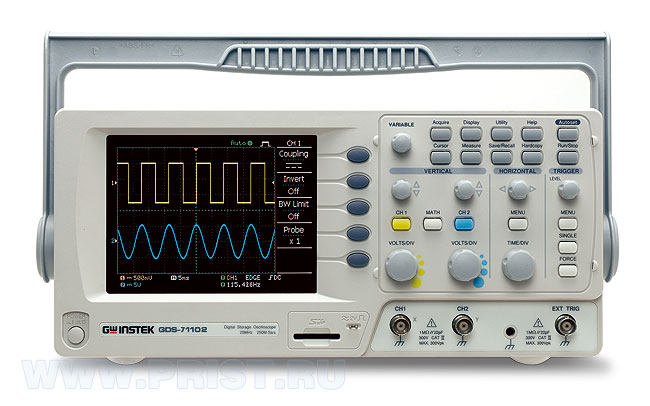

Осциллограф GW Instek GDS-71062

GDS 71062 относится к осциллографам начального уровня. Частота дискретизации в реальном времени составляет 250 МГц, тем самым частота однократного сигнала для этих моделей будет составлять порядка 25 МГц. Для наблюдения периодических сигналов предусмотрен режим эквивалентной дискретизации, которая составляет 25 ГГц. Выбор частоты дискретизации происходит автоматически при переключении коэффициента развёртки. Память на канал для новой серии составляет 4 кБ.

Технические характеристики осциллографа

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3дБ)	0…60 МГц, ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл.	± 3 %
Время нарастания	<5,8 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
Диапазон смещения	±0,4 В - при 2 мВ/дел…50 мВ/дел± 4 В - при 10 мВ/дел…500 мВ/дел± 40 В - при 1 В/дел…5 В/дел
Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика	+, - ;БПФ
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
Погрешность установки Кразв.	± 0,01 %
Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Канал 1, канал 2, сеть, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации	0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
Эквив. частота дискретизации	25 ГГц
Длина записи	4 кБ
Пиковый детектор	10 нс
Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения
Функции	AU; AT; 1/AT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +х; -х; коэф. заполнения (%)
Дополнительные возможности
Интерфейс	USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
Общие данные
ЖК-дисплей	Цветной, TFT, 5,6 дюймов, 8x10 дел (разрешение 320 х 240)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
Габаритные размеры	140 х 142 х 310 мм
Масса	2,5 кг

Комплектация осциллографа:
Осциллограф GDS-71062 - 1 шт.;
Сетевой провод - 1 шт.;
Делитель 1:1/1:10 - 2 шт.;
Руководство по эксплуатации - 1 шт.

Купить осциллограф GW Instek GDS-71062 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
