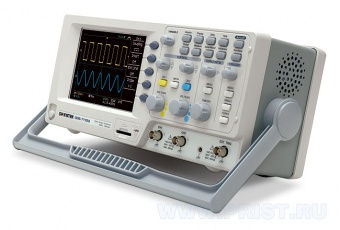

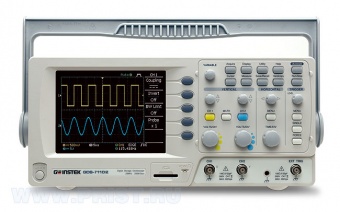

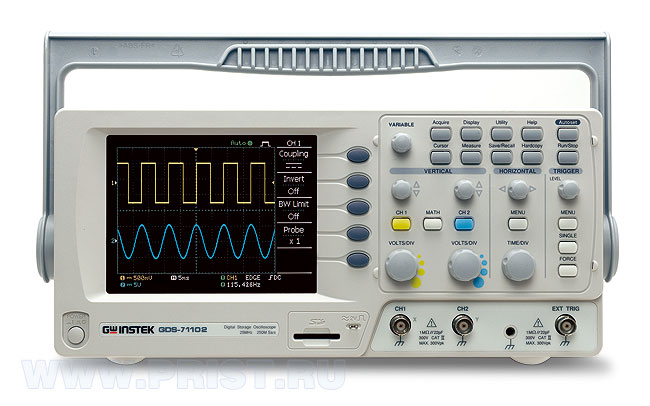

Осциллограф GW Instek GDS-71102

Характеристики осциллографа GW Instek GDS-71102:

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	100 МГц
Максимальная частота дискретизации	250 МГц
Максимальный объем памяти	4 кБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции, БФП. Память - 15 осциллограмм, 15 профилей
Интерфейс	USB
Дисплей	TFT, 14,2, 320х240, 8X10
Масса (кг)	2,5

Подробнее

2 440.11 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Технические характеристики осциллографа GW Instek GDS-71102:

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3дБ)	0…100 МГц, ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл.	± 3 %
Время нарастания	<3,5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
Диапазон смещения	±0,4 В - при 2 мВ/дел…50 мВ/дел± 4 В - при 10 мВ/дел…500 мВ/дел± 40 В - при 1 В/дел…5 В/дел
Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика	+, - ;БПФ
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
Погрешность установки Кразв.	± 0,01 %
Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Канал 1, канал 2, сеть, внешний
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации	0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
Эквив. частота дискретизации	25 ГГц
Длина записи	4 кБ
Пиковый детектор	10 нс
Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения
Функции	AU; AT; 1/AT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +х; -х; коэф. заполнения (%)
Дополнительные возможности
Интерфейс	USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
Общие данные
ЖК-дисплей	Цветной, TFT, 5,6 дюймов, 8x10 дел (разрешение 320 х 240)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
Габаритные размеры	140 х 142 х 310 мм
Масса	2,5 кг

Комплектация осциллографа:

сциллограф GDS-71102 - 1 шт.;
Сетевой провод - 1 шт.;
Делитель 1:1/1:10 - 2 шт.;
Руководство по эксплуатации - 1 шт.

Купить осциллограф GW Instek GDS-71102 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	0.250
Конструкция (осциллографа)	Настольный
