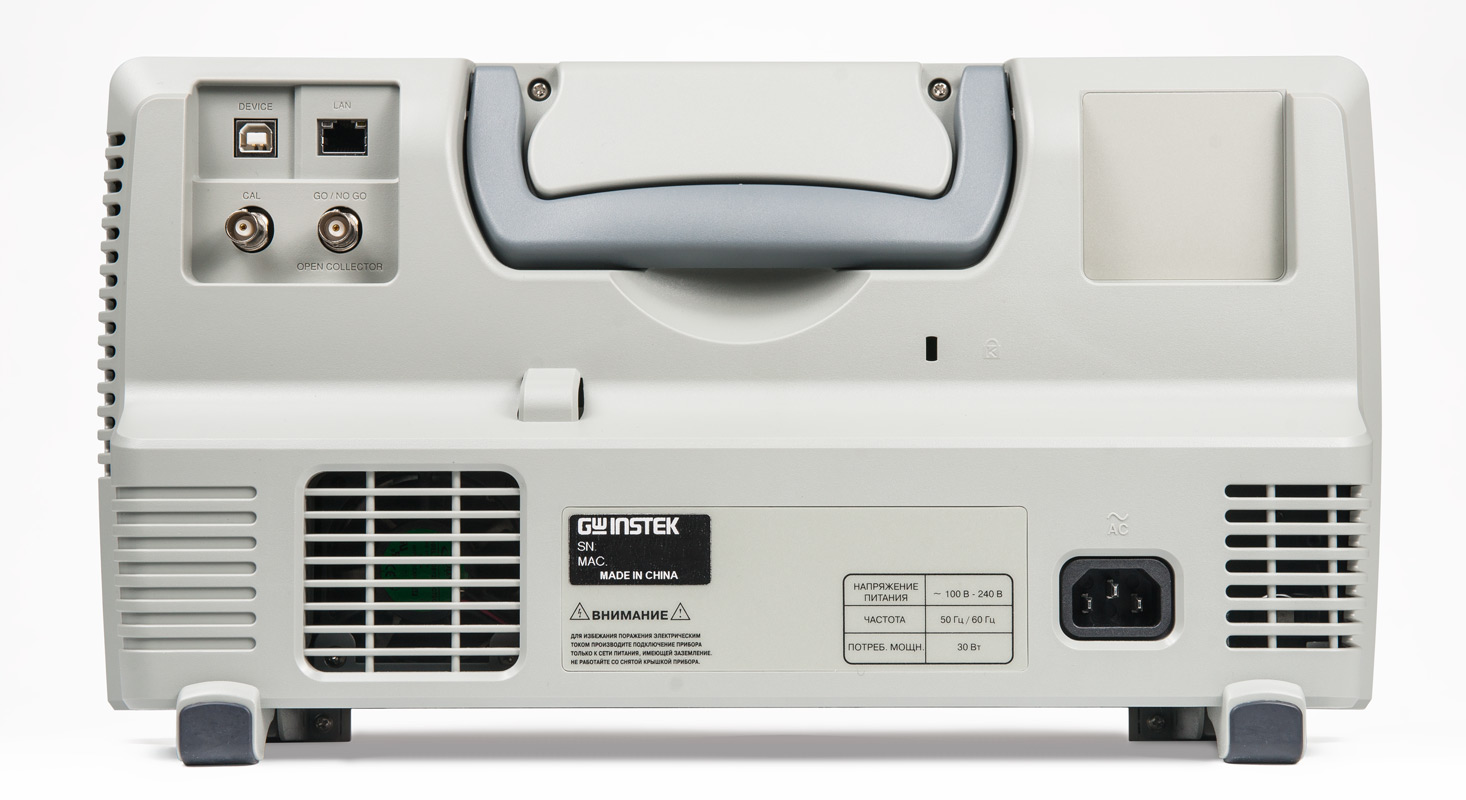

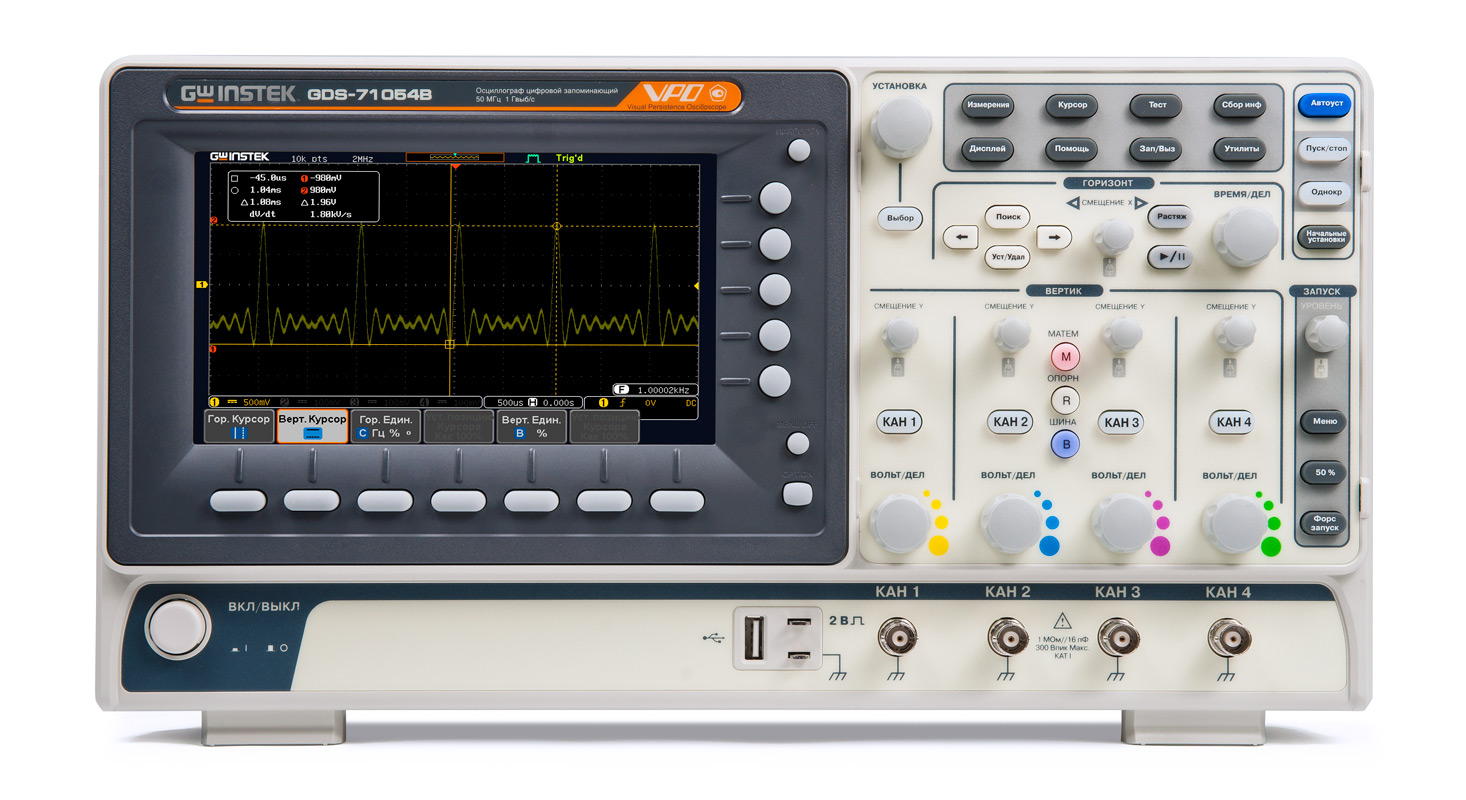

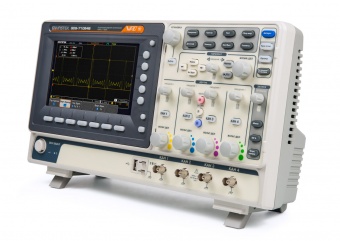

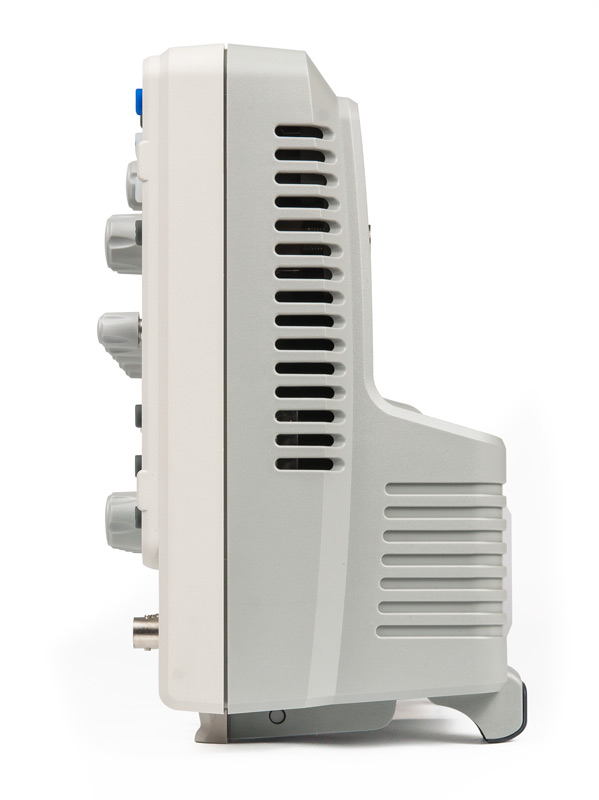

Осциллограф GW Instek GDS-71074B

Характеристики осциллографа GW Instek GDS-71074B:

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	70 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с). Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал, 4 канала – 250 МГц/канал. Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП на участке 1 МБ. Декодирование сигналов I2C, SPI, UART, CAN, LIN. Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор. Память - 24 осциллограммы, 20 профилей. Функция допускового контроля
Интерфейс	USB, LAN
Дисплей	TFT-цветной, диагональ 17,8 см, разрешение 800х480 (8х10 дел)
Масса (кг)	2,8

Подробнее

2 650.05 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Сравнительная таблица технических характеристик осциллографов цифровых запоминающих серии GDS-71xxxB:

Параметр	GDS-71054B	GDS-71072B/GDS-71074B	GDS-71102B/GDS-71104B
	Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов	4	2/4	2/4
Полоса пропускания (-3 дБ)	0…50 МГц	0…70 МГц	0…100 МГц
Огранич. полосы пропуск.	20 МГц	20 МГц	20 МГц
Коэф. отклонения (К_откл.)	1 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 3 %
Диапазон уст. смещения	± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Время нарастания	≤ 5 нс	≤ 5 нс	≤ 3,5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 Вскз Кат I
Математика	+, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (К_разв.)	5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки К_разв.	± 0,005 %
Режимы работы	Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала	Любой из каналов, внешний (толь 2 кан. мод.)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр	1 дел
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц
Интерполяция	SinX/x
Длина записи	10 МБ/канал
Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции	ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс	USB, LAN (только для GDS-71074B, GDS-71104B)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
Габариты	380×208×127 мм
Вес	2,8 кг

Комплект поставки GDS-71074B:

№	Наименование	Количество
1.	Осциллограф GDS-71074B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Делитель 1:1/1:10	4

Купить осциллограф GW Instek GDS-71074B вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	4
Полоса частот, МГц	70
Частота дискретизации, ГГц	1
Конструкция (осциллографа)	Настольный
