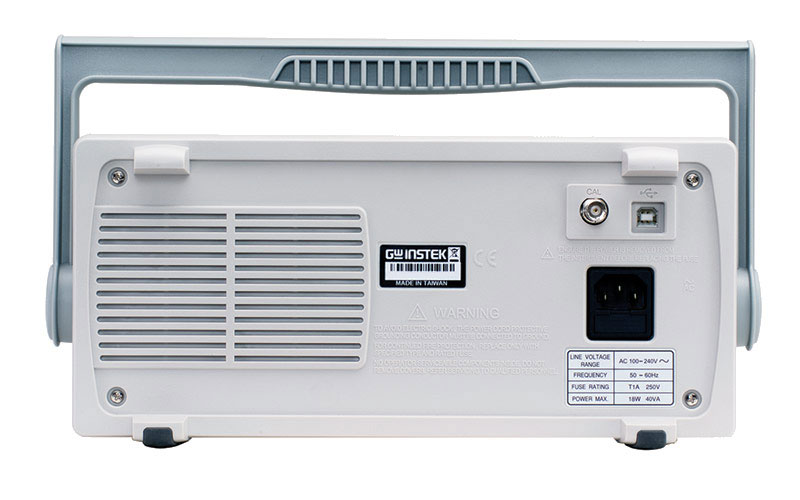

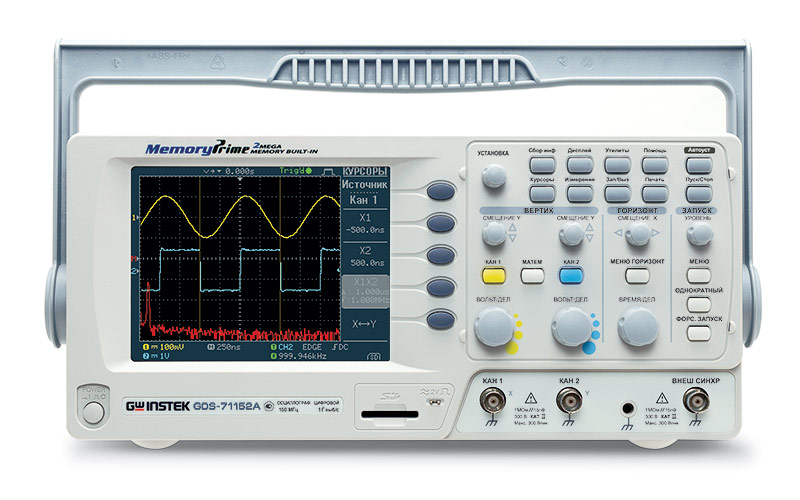

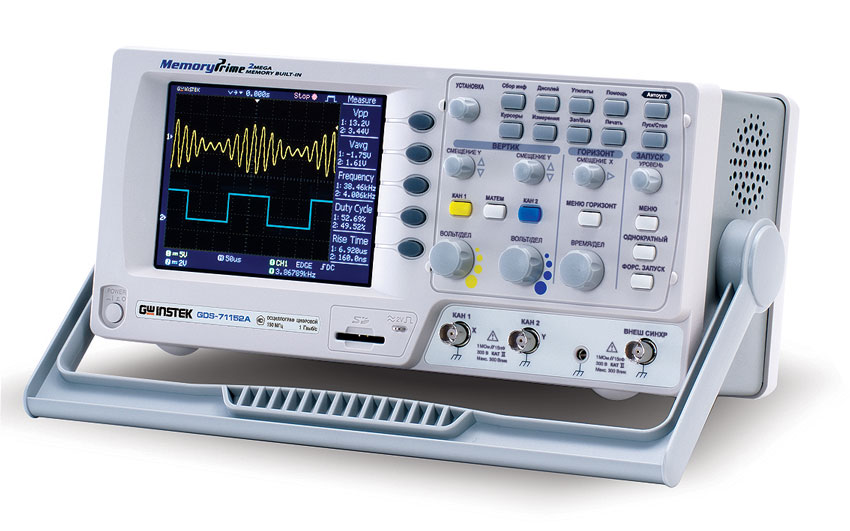

Осциллограф GW Instek GDS-71152A

Характеристики осциллографа GW Instek GDS-71152A:

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	150 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	1 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции, БФП (1 кБ). Цифровые фильтры. Память - 15 осциллограмм, 15 профилей.
Интерфейс	USB
Дисплей	TFT, 14,2, 320х240, 8X10
Масса (кг)	2,5

Подробнее

3 117.06 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа GW Instek GDS-71152A:

Количество каналов 2;
Полоса пропускания 150 МГц;
Максимальная частота дискретизации: 1 ГГц, эквив. 25 ГГц;
Объем памяти 1 Мб на канал (2 Мб – при объединении);
27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT);
Режим автоизмерения временных задержек 2-х сигналов (8 параметров);
Функция автоустановки параметров развертки, запуска и усиления (с блокировкой при необходимости);
5 функций математики: сложение, вычитание, умножение, деление, БПФ (на участке 1 кб), БПФ с.к.з.;
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);
Режимы растяжки, самописца и XY;
Синхронизация по длительности импульса и ТВ;
Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256);
Память: 15 осциллограмм, 15 профилей настроек;
Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%);
Интерфейс: USB 2.0 для управления;
Слот SD (Secure Digital) для записи данных на карты памяти;
Цветной TFT-дисплей с регулируемой яркостью;
Русифицированное меню.

Технические характеристики осциллографа GW Instek GDS-71152A:

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…150 МГц Ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл.	± 3 %
Время нарастания	≤ 2.3 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 В (DC+AС пик, до 1 кГц)
Диапазон смещения	±0,4 В – при 2 мВ/дел…50 мВ/дел± 4 В – при 10 мВ/дел…500 мВ/дел± 40 В – при 1 В/дел…5 В/дел
Режимы работы	Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика	+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел
Погрешность установки Кразв.	± 0,01 %
Режимы работы	Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Канал 1, канал 2, сеть, внешний (Ext)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности импульса (20 нс…10 с), пред-(10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительностьсинхронизации	0…25 МГц: 0,5 деления или 5 мВ25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до100 МГц без интерполяции)
Эквив. частота дискретиз.	25 ГГц
Длина записи	1 МБ (2 Мб при объединении каналов)
Пиковый детектор	10 нс
Режимы работы	Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%)
Измерение t задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1; Y – кан 2; разность фаз < 30 до 100 кГц
Внутренняя память	Запись/считывание: 15 осциллограмм; 15 профилей
Выход калибратора	Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц(разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%)
Общие данные
ЖК-дисплей	Цветной (TFT), диагональ14см, 8 ×10 дел (разрешение 320 х 240)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры	140 х 142 х 310 мм
Масса	2,5 кг

Комплектация осциллографа GW Instek GDS-71152A:

Осциллограф GDS71152 A;
Шнур питания – 1 шт.;
Делитель 1:1/1:10 – 2 шт.;
Руководство по эксплуатации.

Купить осциллограф GW Instek GDS-71152A вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	150
Частота дискретизации, ГГц	1
Конструкция (осциллографа)	Настольный
