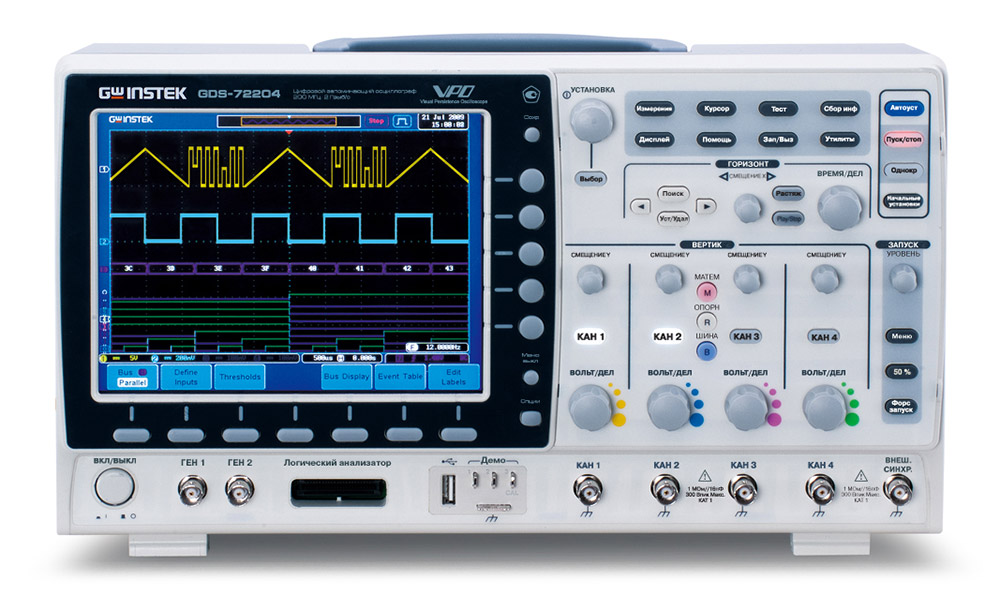

Осциллограф GW Instek GDS-72072

Тип осциллографа	цифровой, стационарный, запоминающий
Количество каналов	2
Полоса пропускания	70 МГц
Частота дискретизации	1 ГГц
Объем памяти	1 Мб на канал
Синхронизация (запуск)	по фронту, по длительности импульса, по видеосигналу, автоколебательный, ждущий, однократный, по событию, по ранту
Режимы работы	растяжка, самописец, выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения, накопление
Дисплей	цветной
Интерфейсы	USB, RS-232, GPIB как опция, LAN как опция, VGA

• Количество каналов 2
• Полоса пропускания 70 МГц
• Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
• Объем памяти 1 МБ на канал (2 МБ – при объединении)
• Режим сегментированной памяти
• Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
• 28 видов автоматических измерений, курсорные измерения
• Режим автоизмерения временных задержек (8 параметров)
• Функция автоустановки параметров развертки, запуска
• Функций математики: сложение, вычитание, умножение, деление
• Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
• Цифровой фильтр с ручной регулировкой
• Режимы растяжки окна, самописец и XY
• Синхронизация по длительности импульса и ТВ
• Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
• Режимы сбора данных: выборка, пиковый детектор (
• Память: 20 осциллограмм, 20 профилей настроек
• Вывод данных на печать (поддержка PictBrige)
• Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
• Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
• Выход для подключения внешнего монитора (SVGA)

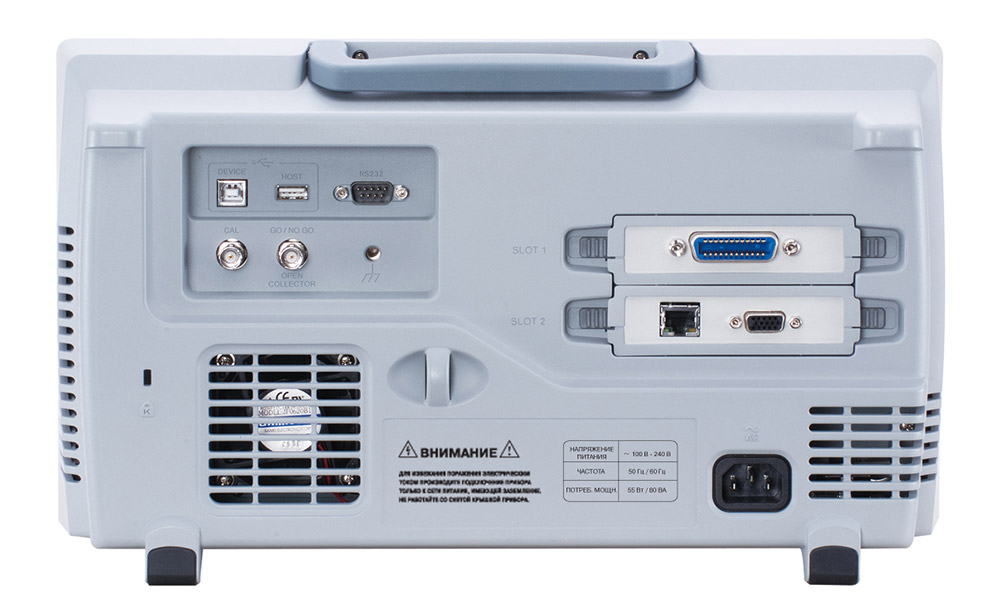

• Два слота на задней панели для установки опций
• Русифицированное меню, 3 года гарантии

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…70 МГц
Огранич. полосы пропуск.	20 МГц
Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
Погрешность установки Коткл.	± 3 %
Время нарастания	≤ 5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 В (DC+AС пик), Кат I
Математика	+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв.	± 0,002 %
Погрешность установки	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535),попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительностьсинхронизации	0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Эквив. частота дискретиз.	100 ГГц (для периодического сигнала)
Интерполяция	SinX/x
Длина записи	1 МБ (2 МБ при объединении каналов)
Пиковый детектор	2 нс
Режимы работы	Выборка, пик. детектор (
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +Ʈ; -Ʈ; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Функциональный генератор (опция DS2-FGN)
Формы выходного сигнала	Синус, меандр, треугольник
Диапазон частот	0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)
Разрешение	0,1 Гц
Регулировка скважности	20%~80% (только меандр)
Выходной уровень	30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)
Пост. смещение	+/-1 В (на 50 Ом)
Дополнительные возможности
Интерфейс	USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
Встроенный flash диск	64 МБ
Слоты для установки опций	2 шт. (на задней панели)
Логический анализатор I2C, SPI*, UART (опция)
Частота дискретизации	500 МГц
Полоса пропускания	200 МГц
Длина памяти	до 2 МБ/канал
Число каналов	16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
Порог срабатывания	TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
Макс. входное напряжение	± 40 В
Максимальное напряжение	± 500 мВ
Входное сопротивление	101 кОм/ 8 пФ
Вертикальное разрешение	1 бит
Общие данные
ЖК-дисплей	Цветной (TFT) SVGA, диагональ 20 см, 8 х10 дел (разреш. 800 х 600)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габариты	380 х 220 х 145 мм
Масса	4,2 кг
* Примечание: Для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами (72064, 72104, 72204, 72304).

• Осциллограф GDS-72072;
• Шнур питания – 1 шт.;
• делитель 1:1/1:10 – 2 шт.;
• Руководство по эксплуатации.

• DS2-LAN Интерфейс LAN и VGA выход для подключения внешнего монитора
• DS2-GPIB Интерфейс GPIB
• DS2-FGN DDS функциональный генератор
• DS2-08LA Логический анализатор, 8 каналов: модуль для установки в осциллограф (GLA-08) + логический пробник (GTL-08LA)
• DS2-16LA Логический анализатор, 16 каналов: модуль для установки в осциллограф (GLA-16) + логический пробник (GTL-16LA)
• GTL-08LA Логический пробник, 8 каналов
• GTL-16LA Логический пробник, 16 каналов
• GLA-08 Модуль логического анализатора для установки в осциллограф, 8 каналов
• GLA-16 Модуль логического анализатора для установки в осциллограф, 16 каналов
