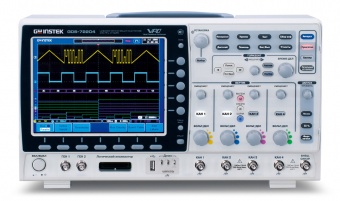

Осциллограф GW Instek GDS-72104

Характеристики осциллографа GW Instek GDS-72104

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	100 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	2 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Логические каналы	опция - 8 или 16
Особенности	Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана \| 80.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 2048 сегментов). Режим «Поисковая машина». Память - 24 осциллограммы, 20 профилей. Вывод данных на печать (поддержка PictBrige). Опции - логический анализатор (синхронизация и декодирование сигналов), функциональный генератор, VGA выход для подключения монитора.
Интерфейс	USB, RS-232, Опция - LAN, Опция - GPIB
Дисплей	TFT, 20,0, 800х600, 8X10
Масса (кг)	4,2

Подробнее

8 015.94 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа GW Instek GDS72104:

Количество каналов 4
Полоса пропускания 100 МГц
Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
Объем памяти 1 МБ на канал (2 МБ – при объединении)
Режим сегментированной памяти
Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
28 видов автоматических измерений, курсорные измерения
Режим автоизмерения временных задержек (8 параметров)
Функция автоустановки параметров развертки, запуска
Функций математики: сложение, вычитание, умножение, деление
Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
Цифровой фильтр с ручной регулировкой
Режимы растяжки окна, самописец и XY
Синхронизация по длительности импульса и ТВ
Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
Режимы сбора данных: выборка, пиковый детектор (
Память: 20 осциллограмм, 20 профилей настроек
Вывод данных на печать (поддержка PictBrige)
Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
Выход для подключения внешнего монитора (SVGA)

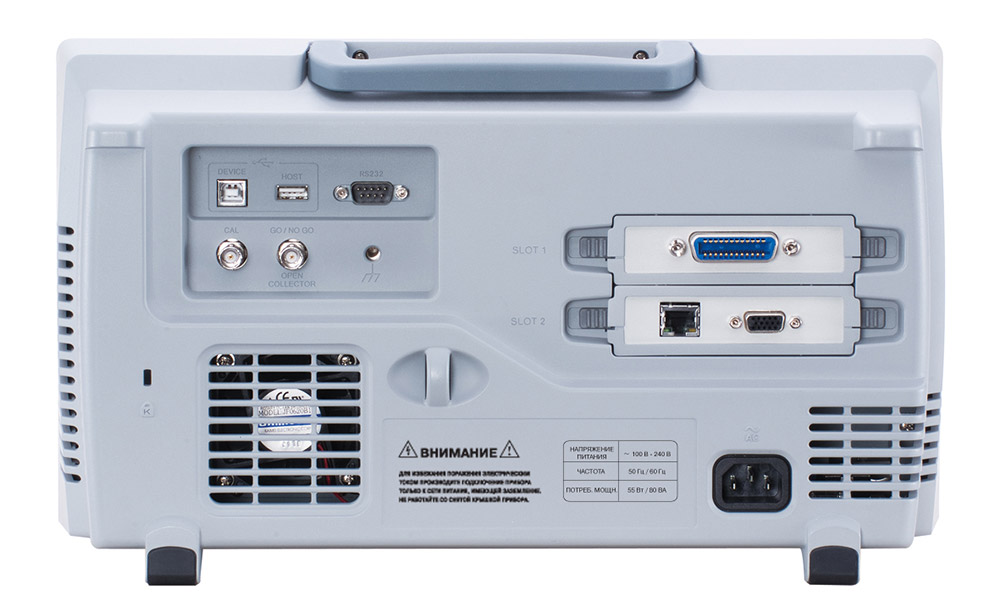

Два слота на задней панели для установки опций
Русифицированное меню, 3 года гарантии

Технические характеристики осциллографа GW Instek GDS 72104

Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…100 МГц
Огранич. полосы пропуск.	20 МГц
Коэф. отклонения (К_откл.)	1 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 3 %
Время нарастания	≤ 3,5 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение	300 В (DC+AС пик), Кат I
Математика	+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
Канал горизонтального отклонения
Коэф. развертки (К_разв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки К_разв.	± 0,002 %
Погрешность установки	Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535),попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительностьсинхронизации	0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Эквив. частота дискретиз.	100 ГГц (для периодического сигнала)
Интерполяция	SinX/x
Длина записи	1 МБ (2 МБ при объединении каналов)
Пиковый детектор	2 нс
Режимы работы	Выборка, пик. детектор (
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +Ʈ; -Ʈ; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Функциональный генератор (опция DS2-FGN)
Формы выходного сигнала	Синус, меандр, треугольник
Диапазон частот	0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)
Разрешение	0,1 Гц
Регулировка скважности	20%~80% (только меандр)
Выходной уровень	30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)
Пост. смещение	+/-1 В (на 50 Ом)
Дополнительные возможности
Интерфейс	USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
Встроенный flash диск	64 МБ
Слоты для установки опций	2 шт. (на задней панели)
Логический анализатор I2C, SPI*, UART (опция)
Частота дискретизации	500 МГц
Полоса пропускания	200 МГц
Длина памяти	до 2 МБ/канал
Число каналов	16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА

Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
Порог срабатывания	TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
Макс. входное напряжение	± 40 В
Максимальное напряжение	± 500 мВ
Входное сопротивление	101 кОм/ 8 пФ
Вертикальное разрешение	1 бит
Общие данные
ЖК-дисплей	Цветной (TFT) SVGA, диагональ 20 см, 8 х10 дел (разреш. 800 х 600)
Напряжение питания	100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габариты	380 х 220 х 145 мм
Масса	4,2 кг
* Примечание: Для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами (72064, 72104, 72204, 72304).

Комплектация осциллографа:

Осциллограф GDS-72104;
Шнур питания – 1 шт.;
делитель 1:1/1:10 – 2 шт.;
Руководство по эксплуатации.

Дополнительная комплектация осциллографа:

DS2-LAN Интерфейс LAN и VGA выход для подключения внешнего монитора
DS2-GPIB Интерфейс GPIB
DS2-FGN DDS функциональный генератор
DS2-08LA Логический анализатор, 8 каналов: модуль для установки в осциллограф (GLA-08) + логический пробник (GTL-08LA)
DS2-16LA Логический анализатор, 16 каналов: модуль для установки в осциллограф (GLA-16) + логический пробник (GTL-16LA)
GTL-08LA Логический пробник, 8 каналов
GTL-16LA Логический пробник, 16 каналов
GLA-08 Модуль логического анализатора для установки в осциллограф, 8 каналов
GLA-16 Модуль логического анализатора для установки в осциллограф, 16 каналов

Купить осциллограф GW Instek GDS-72104 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	4
Полоса частот, МГц	100
Частота дискретизации, ГГц	2
Конструкция (осциллографа)	Настольный
