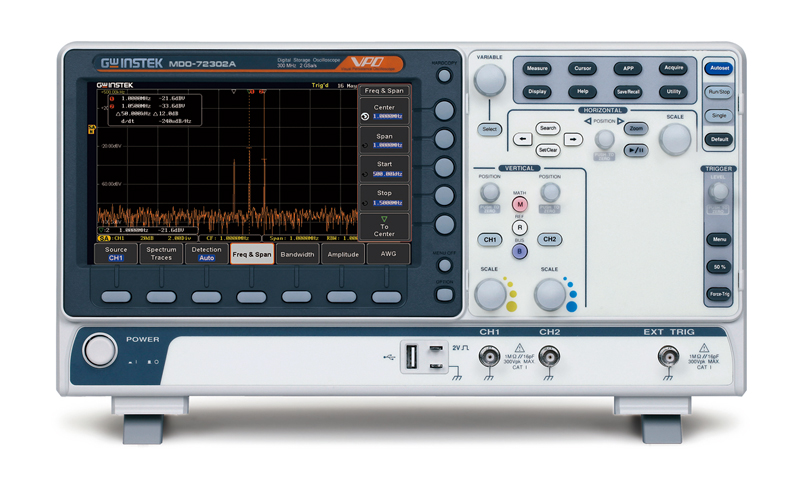

Осциллограф GW Instek MDO-72302A

Характеристики осциллографа GW Instek MDO-72302A

Тип осциллографа	Цифровой («2 в 1»)
Число каналов	2
Полоса пропускания	300 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	20 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Технология VPO (визуализация аналогового осциллографа, 120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Анализатор спектра 1кГц ~ 1 ГГц (изм. в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ - 1Гц ~ 1МГц, уровень собственных шумов -90 дБм (тип.). Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Синхронизация и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN. Регистратор данных до 1000 ч (32 М, мин. интервал выборки 2 с). Сегментированная память (29.000, межсегментное время – 0,41 мкс)
Интерфейс	USB, LAN
Дисплей	TFT-цветной, диагональ 20 см, разрешение 800х480
Масса (кг)	3

Подробнее

10 147.68 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа цифрового запоминающего GW Instek MDO-72302A:

Количество каналов: 2;
Полоса пропускания: 300 МГц;
Максимальная частота дискретизации: 2 ГГц (при объединении);
Объем памяти: 20 МБ/ кан;
Комбинация ресурсов для измерений в 2-х доменах: во временной и частотой области (Time/ Frequency);
Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
Сегментированная память (29.000, межсегментное время – 0,41 мкс);
Анализатор спектра: 1кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов (тип.): -90 дБм;
Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (модели с индексом «AG»);;
Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде - ЛАФЧХ) (модели с индексом «AG»);;
Режим «Поисковая машина» для поиска событий по заданным условиям;
38 видов автоматических измерений параметров, курсорные измерения;
Режим автоизмерения временных задержек (8 параметров);
Автоустановка параметров развертки/ запуска;
Функции математики: +, -, ×, ÷, встроенный редактор формул;
Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
Режимы растяжки окна, самописец и XY (кан 1/ кан2);
Синхронизация и декодирование шин I2C, UART (RS232/ 422/ 485), CAN/ LIN;
Внутренняя память: 24 осциллограммы, 20 профилей настроек;
Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);
Интерфейсы: USB 2.0, LAN;
Цветной WVGA TFT-дисплей (20 см);
Опции: пробники высоковольтные дифференциальные (3 модели) и токовые (5 моделей).

Технические характеристики осциллографа цифрового запоминающего GW Instek MDO-72302A:

Параметры	MDO-72102A, MDO-72102AG	MDO-72202A, MDO-72202AG	MDO-72302A, MDO-72302AG
Канал вертикального отклонения
Число каналов	2 + вх.Ext	2 + вх.Ext	2 + вх.Ext
Полоса пропускания (-3 дБ)	0…100 МГц	0…200 МГц	0…300 МГц
Ограничение полосы пропускания	20 МГц	20, 100 МГц	20, 100, 200 МГц
Коэффициент отклонения (К_откл.)	1 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 3 % (± 5 % при Коткл 1 мВ/дел)
Время нарастания	≤ 3,5 нс	≤1,75 нс	≤1,17 нс
Входной импеданс	1 МОм (± 2 %) / 16 пФ
Максимальное входное напряжение	300 Вскз, кат. I
Математика	+, -, х; ÷, пользовательский редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Полярность	Нормальная, инверсия
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll)
Погрешность установки К_разв.	± 0,005 % (на каждом интервале ≥ 1 мс)
Режимы работы	основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.)
Режим X-Y	Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц
Синхронизация
Источники синхросигнала	любой из каналов, сеть, внеш. (Ext.)
Режимы запуска развертки	Автоколебательный, ждущий, однократный (single Sequence)
Виды синхронизации	по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел)
Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)
Чувствительность синхронизации	1 дел
Аналого-цифровое преобразование и сбор данных
Разрешение по вертикали	8 бит
Максимальная частота дискретизации	2 ГГц (при объединении)
Интерполяция	SinX/x, линейная
Длина записи (максимальная)	20 МБ/ на кан (29.000 сегментов)
Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно
Межсегментное время	0,41 мкс
Максимальная скорость обновления	до 120.000 осц./с
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %)
Автоматические измерения (38 параметров)
Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°)
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Анализатор спектра
Диапазон частот	0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована
Полоса обзора	1 кГц ~ 1 ГГц (макс.)
Диапазон перестройки фильтров полосы пропускания ПЧ по уровню -3 дБ	1 Гц ~ 1 МГц (макс.)
Диапазон установки опорного уровня	-50 дБм … +40 дБм (с шагом 5 дБм)
Единицы измерения уровня	дБм, дБВскз, линейное СКЗ
Положение по горизонтали	-12 дел. … +12 дел. шкалы
Вертикальная шкала	1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
Средний уровень собств. шумов (относительно 1 мВт)	<-50 дБм (при 1 В/дел. и усред. =16), <-70 дБм (при 100 мВ/дел. и усред. =16), < -90 дБм (при 10 мВ/дел. и усред. = 16)
Гармонические искажения	< 40 дБн (2-го порядка); < 45 дБн (3-го порядка)
Тип представления результатов на экране	нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
Тип детектора (график)	мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average)
Типы окон (БПФ фактор)	Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68)
Генератор сигналов произвольной формы (модели с индексом «AG»)
Число каналов	2
Диапазон частот	0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
Частота дискретизации	200 МГц
Разрешение ЦАП	14 бит
Амплитуда	10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ)
Максимальное разрешение	1 мВ
Формы сигнала (13 типов)	синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
Функция анализа частотного отклика (FRA) (модели с индексом «AG»)
Диапазон частот	20 Гц…25 МГц
Источник сигнала	Кан 1 или Кан 2
Число точек	10, 15, 30, 45, 90 точек на декаду (по выбору)
Динамический диапазон	80 дБ (тип.)
Амплитуда*	10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z)
Измерения	амплитуда и фаза (курсоры и маркеры - вручную)
Масштабирование	Автомасштабирование в ходе теста (Auto-scaled Plot)
Дополнительные возможности
Интерфейс	USB2.0, LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Технология VPO	Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с)
Память (запись/считывание)	24 осциллограммы; 20 профилей настройки
Общие данные
ЖК-дисплей	Цветной (TFT) WVGA, диагональ 20 см, 8
Послесвечение экрана	16 мс – 4 с (регулируемое) или бесконечность
Таймер (календарь)	Дата/ время (в том числе для сохраняемых данных)
Цифровой регистратор	Максимальный интервал записи – до 1000 ч
Объем внутренней памяти	32 М
Рабочие условия	0°…+50°С, при относ. влажности ≤ 80%
Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
Габариты	384 × 208 × 127 мм
Масса	3 кг

Примечание: *- Фиксированная амплитуда на всем интервале цикла качания.

Комплект поставки GW Instek MDO-72302A

№	Наименование	Количество
1	Осциллограф цифровой запоминающий MDO-72302A	1
2	Шнур питания	1
3	Делитель 1:1/1:10	2
4	Руководство по эксплуатации (CD-диск)	1

Дополнительная комплектация GW Instek MDO-72302A:

(Поставляется за отдельную плату)

	Наименование
1	Панель для монтажа в 19” стойку GRA-426
2	Мягкая сумка GSC-008
3	Дифференциальные пробники GDP-025/ GDP-050,
4	Токовые пробники GCP-020/ GCP-100/ GCP530/ GCP-1030

Купить осциллограф GW Instek MDO-72302A вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	300
Частота дискретизации, ГГц	2
Дополнительно (осциллогаф)	Анализатор спектра, Генератор
Конструкция (осциллографа)	Настольный
