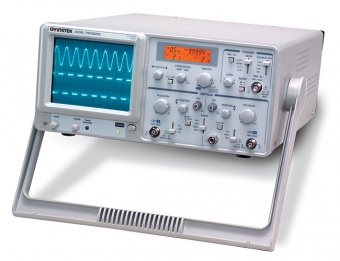

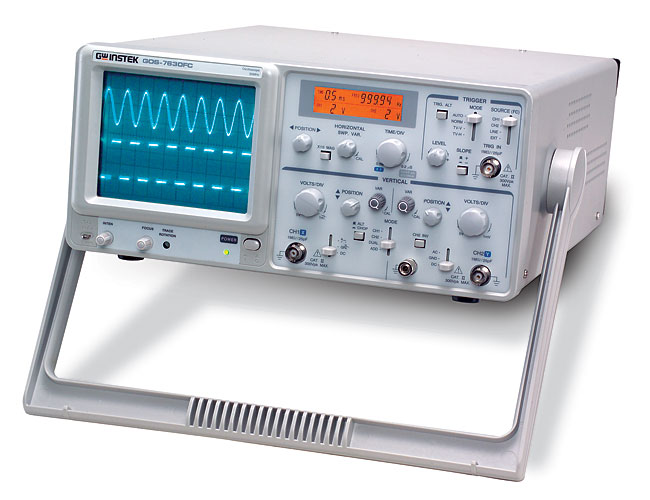

Осциллограф GW Instek GOS-7630FC

Характеристики осциллографа GW Instek GOS-7630FC

Тип осциллографа	Аналоговый
Число каналов	2
Полоса пропускания	30 МГц
Сопротивление входа	1 МОм
Особенности	Встроенный 5-ти разрядный частотомер. ЖК-индикатор - индикация коэффициента отклонения, коэффициента развертки, частоты. ТВ синхронизация. Модуляция яркости луча (Z-вход). Автоустановка коэффициента развертки.
Дисплей	ЭЛТ, 8х10
Масса (кг)	8,2

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Назначение осциллографа GW Instek GOS-7630FС:

Осциллограф GOS-7630FC: Полоса пропускания 30 МГц; 2 канала; Чувствительность 1 мВ/дел; Вход внешней синхронизации; Дополнительные режимы: XY, растяжка сигнала, Z-вход, TV-синхронизация, встроенный 5-ти разрядный частотомер, цифровое табло (В/дел, с/дел, измерение частоты), автоустановка коэффициента развертки, квазиэлектронное управление; Высокая надежность; Лучшее соотношение цены и качества; Масса 8,2 кг.

Технические характеристики осциллографа GW Instek GOS-7630FС:

Параметр	Значения
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (-3 дБ)	0 … 30МГц (-3дБ) (0 … 7МГц при усилении х5)
Коэффициент отклонения	5мВ/дел … 5В/дел (шаг 1-2-5), усиление ×5
Погрешность установки	±3% (±5% при 1 мВ/дел, 2 мВ/дел)
Регулировка	Плавное перекрытие в 2,5 раза
Время нарастания	≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс	1МОм/25пФ
Максимальное входное напряжение	300В (DC+AСпик., до 1кГц)
Режимы работы	Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Выход канала 1	≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки	0,2мкс/дел … 0,5с/дел (шаг 1-2-5), растяжка ×10
Погрешность установки	±3% (±5% при растяжке х10)
Регулировка	Плавное перекрытие в 2,5 раза
СИНХРОНИЗАЦИЯ
Источники синхронизации	Автовыбор, канал 1, канал 2, сеть, внешний
Режимы запуска разверкти	Автоколебательный, ждущий, ТВ (кадр, строка)
Уровень внешней синхронизации	До 300 В (DC+ACпик., до 1 кГц)
Вход внешней синхронизации	1 МОм / 30 пФ
X-Y ВХОД
Полоса пропускания (-3 дБ)	0 … 500 кГц (-3 дБ)
Коэффициент отклонения	5 мВ/дел...5 В/дел (±4%)
Разность фаз X-Y	≤ 3° в диапазоне 0 … 50 кГц
Z-ВХОД
Частотный диапазон	0 … 2 МГц
Чувствительность	≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц)
Входное сопротивление	47 кОм
ЭЛТ
Размер экрана	8 x 10 дел. (1 дел. = 10 мм)
Напряжение ускорения	2 кВ
ЖК-ИНДИКАТОР
Функции	Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов)
Подсветка	оранжевая
ЧАСТОТОМЕР
Диапазон	50 Гц … 30 МГц
Число разрядов	5
Погрешность измерения	±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц
Чувствительность	> 2 делений по горизонтальной оси
ОБЩИЕ ДАННЫЕ
Напряжение питания	115 В / 230 В ± 15%, 50 / 60 Гц
Габаритные размеры	310 х 150 х 455 мм
Масса	8,2 кг

Комплект поставки GW Instek GOS-7630FC

№	Наименование	Количество
1.	Осциллограф GOS-7630FC	1
2.	Шнур питания	1
3.	Пробник 1:1/1:10	2
4.	Руководство по эксплуатации	1

Купить осциллограф GW Instek GOS-7630FC вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	30
Конструкция (осциллографа)	Настольный
