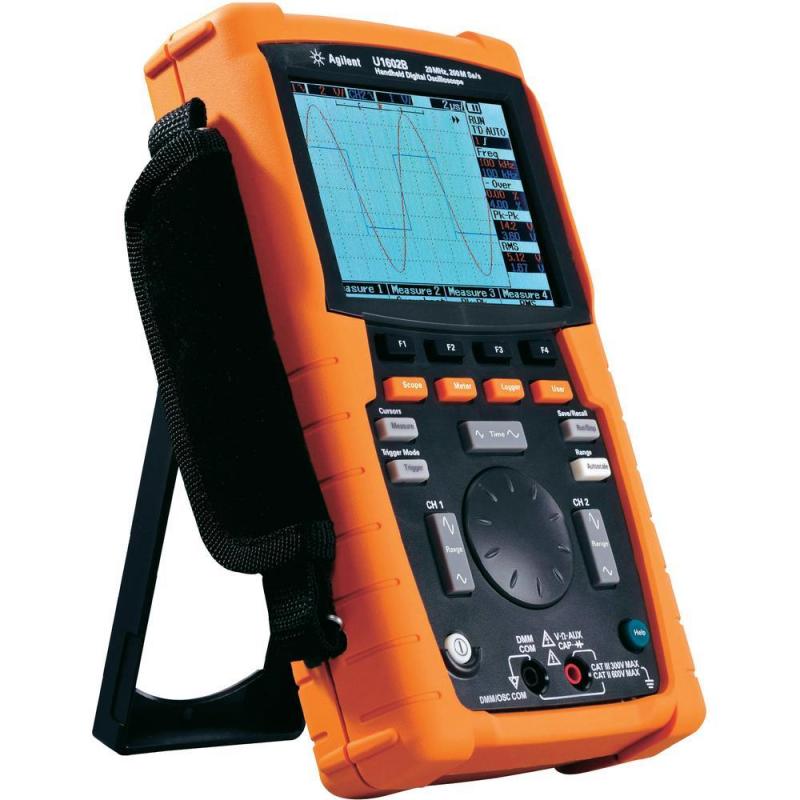

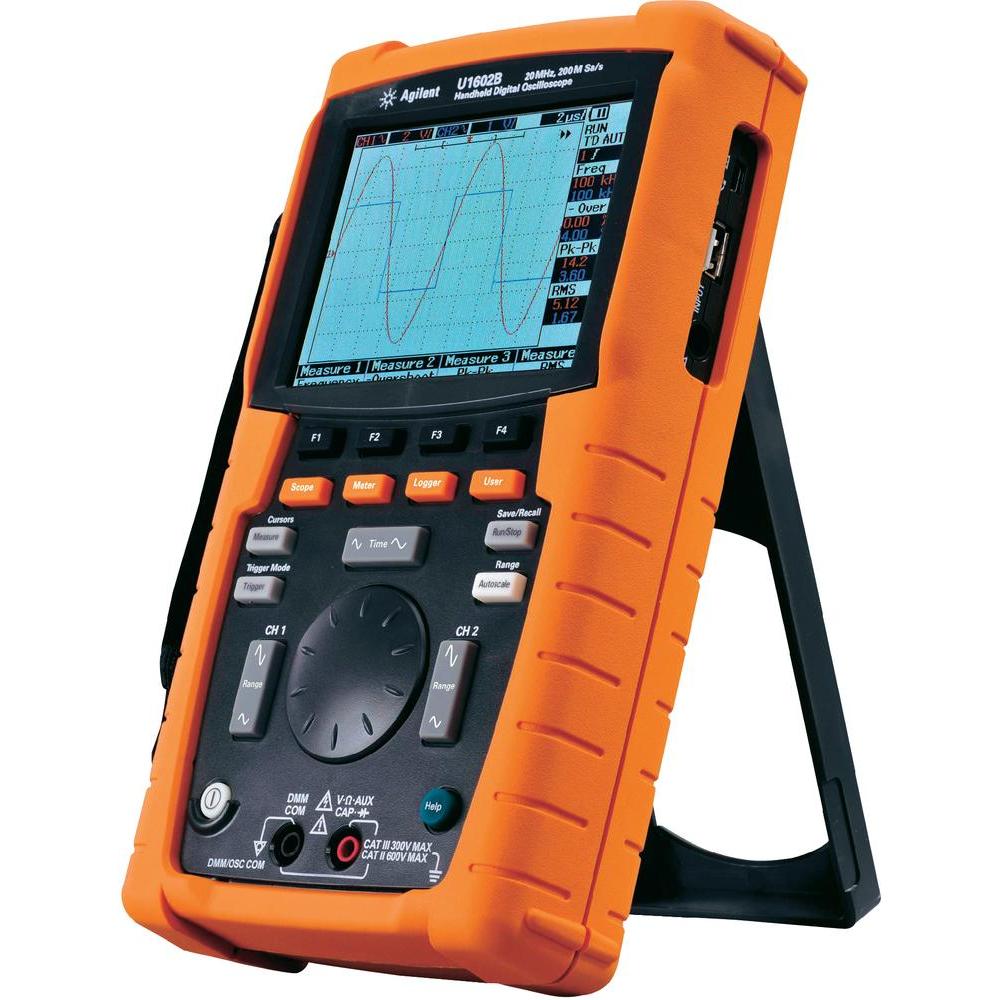

Осциллограф Keysight U1602B портативный

Портативный цифровой осциллограф-мультиметр U1602B представляет собой компактный и многофункциональный прибор, сочетающий сразу несколько технических решений: 2-канальный осциллограф, цифровой мультиметр истинных СКЗ и реальновременной регистратор данных.

Осциллограф U1602B пришел на замену предыдущей модели U1602A (Agilent Technologies).

Технические данные U1602B

Параметры	Значения
Дисплей	4,5 дюйма (11,4 см)
Число осциллогр. каналов	2
Полоса пропускания	от 0 до 20 МГц
Максимальная частота дискретизации	100 Mвыб/с на канал; 200 Мвыб/с в режиме чередования двух каналов
Максимальная длина записи	До 125000 выб, просматриваемых на экране с функцией масштабирования
Функции курсоров и масштабирования	Да
Математические функции над сигналами 2 каналов	CH1 + CH2, CH1 - CH2, CH2 - CH1
Быстрое преобразование Фурье (весовая функция)	Нет
Внутреннее запоминающее устройство осциллографа	до 10 установок конфигурации и графиков
Измерения осциллографа	до 22 видов измерений
Связь по входу	закрытый вход, открытый вход, заземление входа
Коэффициенты развёртки	от 50 нс/дел до 50 с/дел
Время нарастания	< 17,5 нс
Разрешение	2 нс
Входной импеданс	1 МОм, емкость < 20 пФ
Виды запуска	по перепаду, длительности импульса, кодовому слову, видеосигналу
Режимы запуска	Auto (автоматический), Normal (по условиям запуска), Single (однокр.)
Число отсчетов полной шкалы мультиметра	6000 отсчетов
Измерение напряжения постоянного тока, истинного СКЗ напряжения переменного тока	600 В макс.
Измерение сопротивления	60 МОм макс.
Измерение ёмкости	300 мкФ макс
Источник для регистратора данных	Результаты измерений цифрового мультиметра
Метод записи регистратора данных	Выбор для регистрации минимального, максимального или среднего значения
Длина записи	250 выб
Временной интервал записи	от 150 секунд до 20 дней
Интерфейс USB (хост) для внешней памяти	Опция
Интерфейс	USB 2.0 Full Speed
Батарея	Ni-MH, 7,2 В, 4500 мА
Соответствие требованиям безопасности	CAT III 300 В, CSA, CE

Отличительные особенности модели U1602B

• Решение "три в одном": 2-канальный осциллограф, цифровой мультиметр истинных СКЗ и регистратор данных
• Большой цветной дисплей 4,5 дюйма (11,4 см)
• Частота дискретизации до 200 Мвыб/с
• Глубина памяти сигнала 125000 выб/канал
• Масштабирование и математические функции над сигналами двух каналов (включая БПФ для U1604B)
• Интерфейс USB 2.0 Full Speed в стандартной комплектации

Ручной цифровой осциллограф U1602B с полосой пропускания 20 МГц предназначен для специалистов, занимающихся автоматизацией в различных отраслях промышленности, управлением технологическими процессами, техническим обслуживанием и ремонтом оборудования, сервисным обслуживанием автомобилей.

Четкое распознавание исследуемых сигналов
Возможность четкой идентификации исследуемых сигналов на одном из двух каналов благодаря большому ЖК экрану с размером 4,5 дюйма (11,4 см) и разрешением 320 х 240 точек.

Эффективный захват и точная локализация сигналов
С реальновременной частотой дискретизации до 200 Мвыб/с можно эффективно захватывать аномалии. Глубокая память 125 Кбайт на канал серии U1600B позволяет захватывать неповторяющиеся сигналы в течение длительных временных интервалов. Развитые виды запуска (запуск по перепаду, по длительности импульса, по кодовому слову и по видеосигналу) еще больше способствуют быстрой локализации событий.

22 автоматических измерения
Можно одновременно выполнять и отображать результаты четырех различных видов измерений из 22 доступных автоматических видов измерений.

Память для запоминание сигналов и настроек прибора
До 10 сигналов и установок конфигурации можно запомнить и вызвать в любое время для экономии времени испытаний. Можно также запомнить сигналы и установки в накопителе с интерфейсом USB через хост-порт USB прибора.

Встроенные функции цифрового мультиметра
Осциллографы серии U1600B могут выполнять функции цифрового мультиметра истинных СКЗ с полной шкалой до 6000 отсчетов с широким набором измерительных функций, включая измерение напряжения, сопротивления, емкости, температуры, испытание диодов, проверку неразрывности цепей.

Удобные и простые средства подключения к ПК
Осциллографы серии U1600B поставляются с портом USB 2.0 Full Speed в стандартной комплектации. Вместе с программой PC Link, включенной в комплект поставки, это позволяет дистанционно управлять прибором и обмениваться данными с ПК. Используя программу PC Link, можно также выполнять запоминание, вызов и документирование данных.

Комплект поставки: осциллографический пробник (1:1) U1560A; осциллографический пробник (10:1) U1561A; батарея (Ni-MH, 7,2 В, 4500 мА) U1571A; измерительные щупы для мультметра U1580A; заземляющий проводник с зажимом типа "крокодил" (2 шт.); зажим типа "крокодил" (3 шт.); выдвигающийся зажим в виде крючка (2 шт.); кабель интерфейса USB; сетевой шнур и адаптер сети переменного тока; компакт-диск Product Reference, содержащий руководство по эксплуатации и техническому обслуживанию (User’s and Service Guide), краткое руководство по вводу в эксплуатацию (Quick Start Guide) и программу PC Link; cертификат калибровки

Принадлежности, поставляемые по дополнительному заказу

U1560A Осциллографический пробник (1:1), CAT III, 300 В
U1561A Осциллографический пробник (10:1), CAT III, 600 В
U1562A Осциллографический пробник (100:1), CAT III, 600 В
U1580A Измерительные щупы для мультметра
U1571A Ni-MH батарея, 7,2 В, 4500 мА
U1590A Мягкая сумка для переноски
U1583A Токовые клещи для измерения силы переменного тока
U1586A Адаптер для измерения температуры
Опция 001 Порт USB 2.0 Full Speed (хост)

Купить портативный осциллограф Keysight U1602B можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Варианты написания: Agilent U1602B.
