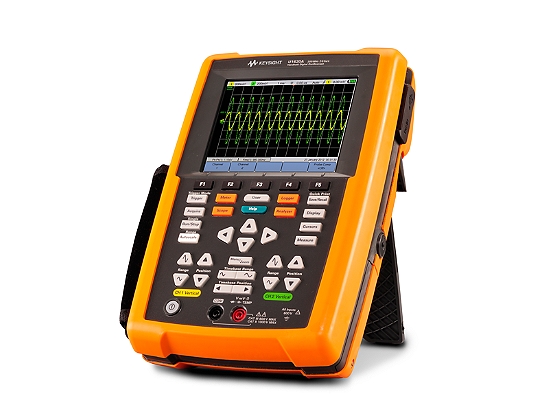

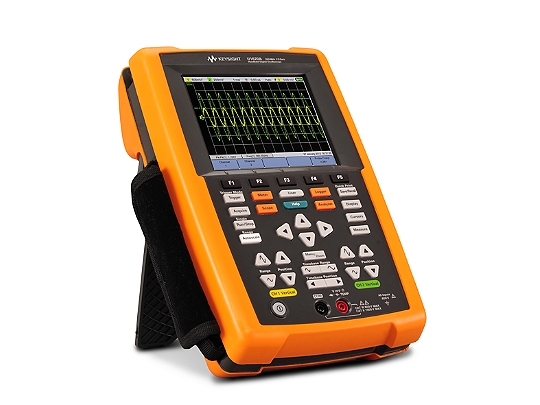

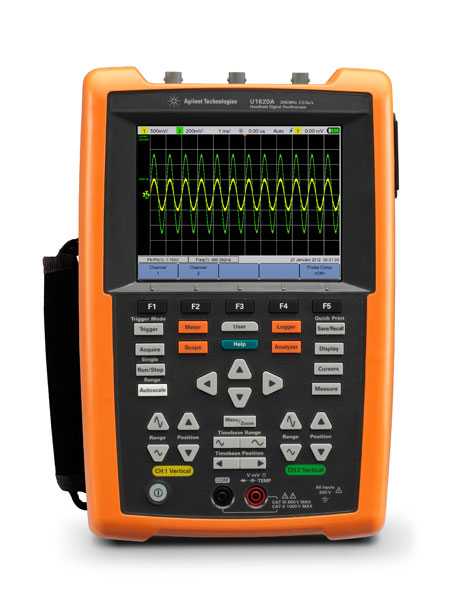

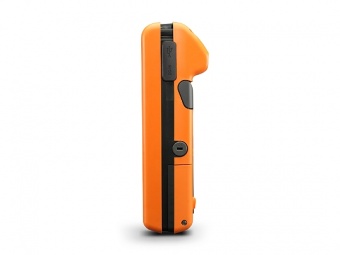

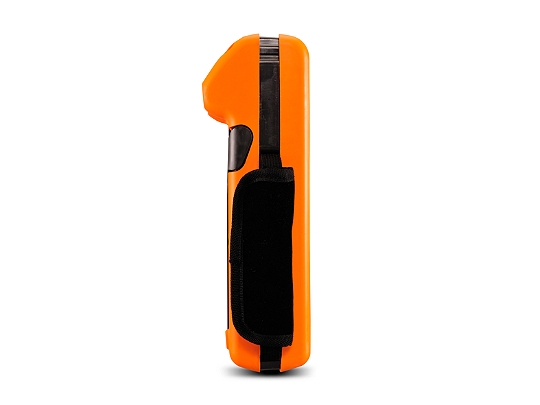

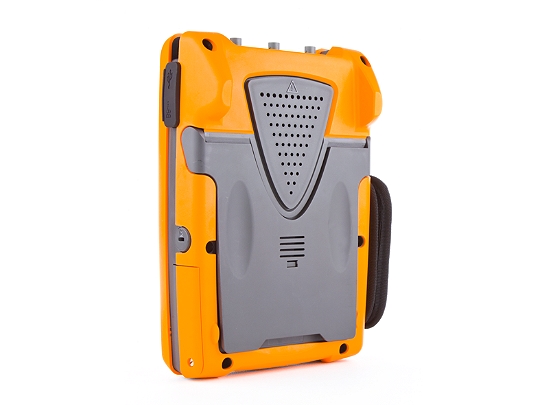

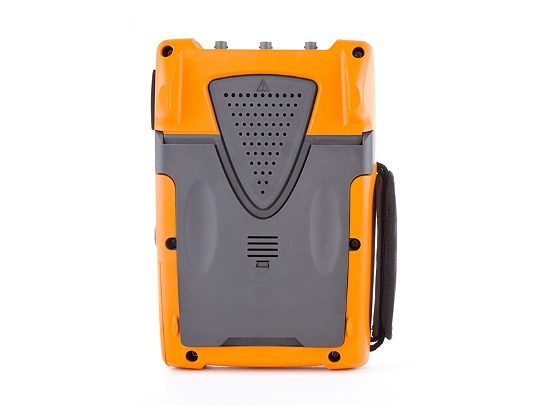

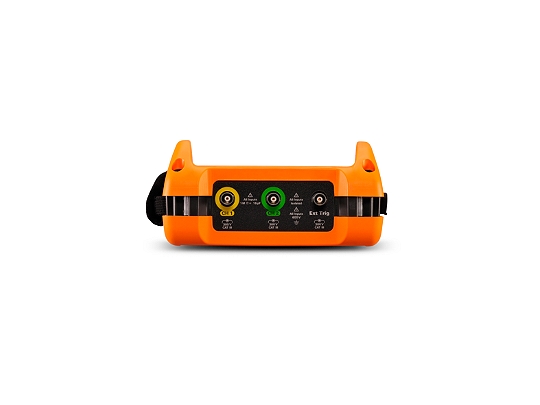

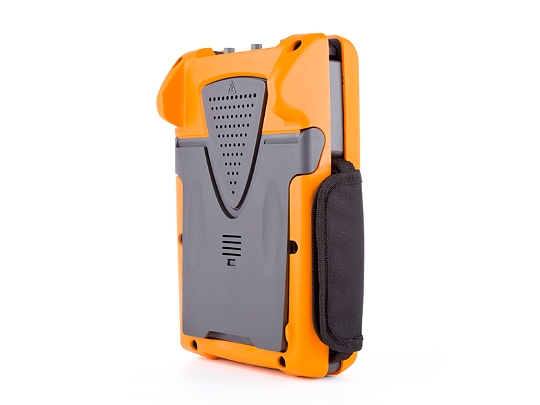

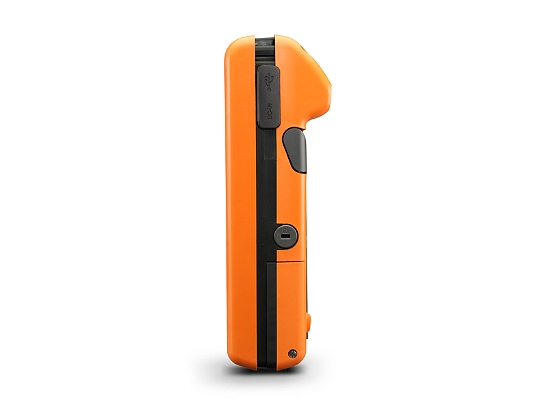

Осциллограф Keysight U1620A портативный

U1620A - ручной осциллограф, в котором используется дисплей с разрешением VGA. Этот осциллограф с полосой пропускания 200 МГц обеспечивает проведение измерений, изолированных от цепей заземления, с помощью двух изолированных каналов, соответствующих нормам категории безопасности CAT III 600 V. С частотой дискретизации до 2 Гвыб/с и глубиной памяти 2 Мвыб он захватывает больше информации о форме сигналов с широтно-импульсной модуляцией, выбросах, переходных процессах и последовательностях запуска двигателя. Как и в настольных приборах, режим задержанной развёртки позволяет легко идентифицировать проблемные области, а затем просматривать их в увеличенном масштабе для более детального анализа. Теперь проще просматривать детали сигналов и обнаруживать глитчи.

Основные характеристики осциллографа U1620А

• Полоса пропускания 200 МГц с изолированными каналами
• 5,7-дюймовый ЖК дисплей на тонкоплёночных транзисторах с разрешением VGA и тремя режимами отображения
• Глубина памяти 2 Mвыб и частота дискретизации 2 Гвыб/с позволяют проводить детальный анализ захваченных глитчей
• Разрешение шкалы цифрового мультиметра 10000 отсчётов
• Изоляция между каналами, соответствующая нормам категории безопасности CAT III 600 V
• Возможность регистрации данных и подключения к ПК через интерфейс USB
• Возможность выбора одного из 10 языков, предлагаемых для интерфейса пользователя
• Полнофункциональный цифровой мультиметр и встроенный регистратор данных

5,7-дюймовый дисплей с разрешением VGA и выбором одного из трёх режимов отображения
Отображение электрических сигналов никогда не было таким чётким. Осциллограф U1620A поставляется с 5,7-дюймовым ЖК дисплеем на тонкоплёночных транзисторах с разрешением VGA, который обеспечивает чёткое изображение как на рабочем мечте, так и в полевых условиях. Имея возможность выбора одного из трёх режимов отображения, пользователи могут теперь просматривать сигналы при всех условиях освещения: в помещениях, вне помещений и в ночное время. Все три режима отображения имеют предварительно заданные уровни контрастности для самостоятельного выбора условий освещения и оптимизации времени работы от батареи.

Режим отображения внутри помещения
Этот режим имеет высокие уровни контрастности и яркости для обеспечения возможности чёткого распознавания сигналов при искусственном освещении внутри помещений. За счёт использования в осциллографах ЖК дисплея на тонкоплёночных транзисторах с разрешением VGA пользователи могут теперь наблюдать экранное изображение под большими углами обзора, что обеспечивает более эффективное решение задач диагоностики.

Режим отображения вне помещений
При работе в полевых условиях пользователи могут легко переключиться на этот режим отображения с помощью программируемых клавиш. В этом режиме включается противобликовое устройство, которое отфильтровывает избыточный солнечный свет, снижая тем самым риск неправильного считывания или неверной интерпретации результатов измерения.

Режим отображения в ночное время
Этот режим специально создан для просмотра в условиях недостаточного освещения. В этом случае включаются высокие уровни контрастности между фоновой засветкой экрана и изображениями сигналов. Этот режим активируется нажатием одной клавиши, после чего экран автоматически настраивается для обеспечения правильного и чёткого контраста между отображениями сигналов с помощью цветовой коррекции в условиях темноты. Этот режим особенно полезен при измерении характеристик высокоскоростных, и особенно неповторяющихся, сигналов.

Глубина памяти 2 Мвыб и частота дискретизации 2 Гвыб/с позволяют детально анализировать захваченные глитчи
Хороший осциллограф должен обладать ещё лучшими характеристиками для углублённого анализа захваченных глитчей. С глубиной памяти 2 Мвыб и частотой дискретизации 2 Гвыб/с неповторяющиеся сигналы могут быть захвачены в более широком диапазоне значений коэффициента развёртки. Более того, функция задержанной развёртки позволяет работать более продуктивно за счёт одновременного просмотра сигналов, захваченных в течение некоторого времени, и исследования в увеличенном масштабе их наиболее тонких деталей.

Изоляция между каналами, соответствующая нормам категории безопасности CAT III 600 V
U1610/U1620A расширяют максимально допустимые значения входных параметров для обеспечения измерения высоких напряжений и выбросов напряжения, проводимых с помощью ручного осциллографа. За счёт использования наиболее устойчивого к внешним воздействиям способа изоляции технические специалисты могут теперь в полевых условиях проводить измерения, изолированные от цепей заземления. Такой вид изоляции позволяет индивидуально изолировать каждый канал друг от друга, а также от других неизолированных системных компонентов.

Выбор одного из 10 языков для работы с осциллографом

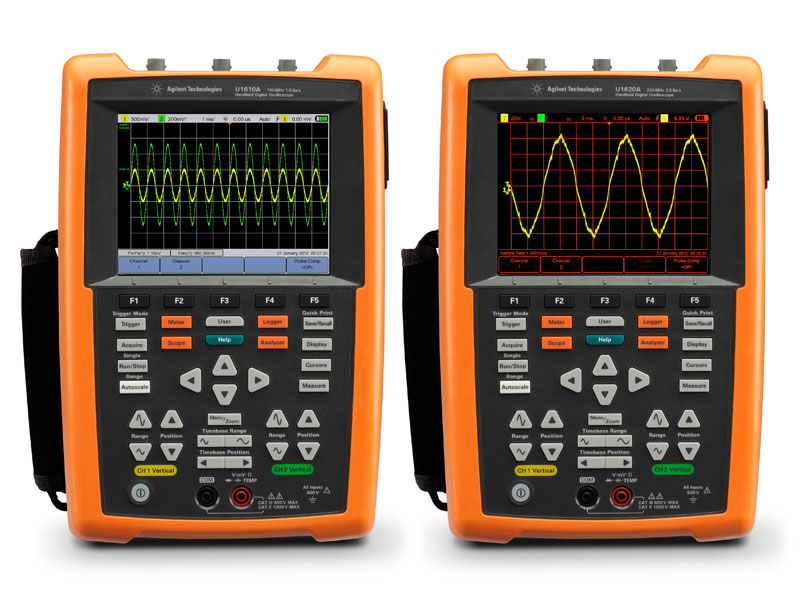

U1610A/U1620A позволяют выбрать один из 10 языков (английский, французский, немецкий, итальянский, испанский, португальский, традиционный и упрощенный китайский, японский и корейский) для интерфейса пользователя и справочной системы прибора.

Комплект поставки: краткое руководство по вводу в эксплуатацию (Quick Start Guide), сетевой шнур и адаптер сети переменного тока, литий$ионная батарея, кабель USB, измерительные щупы для мультиметра, пробник (10:1) (2 шт.), cертификат калибровки.

Принадлежности, поставляемые по дополнительному заказу
U1560A Осциллографический пробник (1:1), CAT III, 300 V
U1561A Осциллографический пробник (10:1), CAT III, 600 V
U1562A Осциллографический пробник (100:1), CAT III, 600 V
U1572A Литий-полимерная батарея
U1573A Настольное зарядное устройство и литий$полимерная батарея
U1574A Адаптер сети переменного тока
U1575A Настольное зарядное устройство
U1577A Кабель USB 2.0 (вилка Type-A - вилка Type-A)
U1591A Мягкая сумка для переноски

Технические данные U1620А

Параметры	Значения
Система вертикального отклонения
Полоса пропускания (–3 дБ)	200 МГц
Погрешность коэффициента на постоянном токе	±4% от полной шкалы (полная шкала эквивалентна 8 делениям)
Погрешность отсчета по курсору (два курсора)	±{погрешность коэфф. усиления на пост. токе + 0,4 % от полной шкалы (~1 мл. р.)}
Время нарастания переходной характеристики	1,75 нс (тип.)
Коэффициенты отклонения	от 2 мВ/дел до 50 В/дел
Максимальное входное напряжение	CAT III 600 V (с пробником 10:1) CAT III 300 V (прямое подключение к входу)
Смещение	±4 делений
Динамический диапазон	±8 делений
Входной импеданс	1 МОм ±1%, ~ 22 pF ±3 пФ
Связь по входу	по переменному току (закрытый вход), по постоянному току (открытый вход)
Ограничение полосы пропускания	10 кГц или 20 МГц (по выбору)
Развязка между каналами	CAT III 300 V (при одинаковом коэфф-те отклонения)
Пробники	U1560-60001: пассивный пробник 1:1 U1561-60001: пассивный пробник 10:1 U1562-60001: пассивный пробник 100:1
Коэффициенты деления пробников	1:1, 10:1, 100:1
Выход сигнала для компенсации пробника	Частота около 1 кГц, напряжение около 5 В (размах)
Уровень шума (размах) (тип.)	3% от полной шкалы или 5 мВ (большее из значений)
Погрешность установки напряжения смещения постоянного тока по вертикали	±0,1 дел ±2,0 мВ ±0,5 % от установленного значения
Погрешность отсчета по курсору (один курсор)	±{погрешность коэфф. усиления на пост. токе + погрешность установки напряжения смещения по вертикали +0,2 % от полной шкалы (~1/2 мл. разряда)}
Погрешность отсчета по курсору (два курсора)	±{погрешность коэфф. усиления на пост. токе +0,4 % от полной шкалы (~1 мл. р.)}
Горизонтальная развертка
Коэффициенты развертки	от 2 нс/дел до 50 с/дел
Разрешение	40 пс (2 нс/дел)
Погрешность частоты опорного сигнала	25 х 10-6
Положения опорной точки на экране	слева, центр, справа
Диапазон задержки (предпусковая)	ширина экрана или 1 мс (меньшее из значений)
Диапазон задержки (послепусковая)	от 20 мс до 500 с
Разрешение задержки	40 пс (2 нс/дел)
Погрешность измерения времени задержки на одном канале между каналами	±0,0025% от отсчёта ±0,17% от ширины экрана ±60 пс ±0,0025% от отсчёта ±0,17% от ширины экрана ±120 пс
Режимы развертки	Main (основная), Zoom (задержанная), XY, Roll (прокрутка)
Панорамирование и масштабирование	экран разделяется на две половины, в верхней половине экрана отображается основная развертка, а в нижней - увеличенный (растянутый) участок основной развертки
Система сбора данных
Максимальная частота дискретизации	2 Гвыб/с в режиме чередования двух каналов, 1 Гвыб/с для каждого канала
Максимальная глубина памяти сигнала	2 Мвыб в режиме чередования двух каналов, 1 Мвыб на канал
Разрешение по вертикали	8 бит
Обнаружение пиков	>5 нс
Число усреднений	Выбирается от 2 до 8192 с шагом степени числа 2
Фильтр	Ограничение по полосе пропускания 10 кГц и 20 МГц
Интерполяция	(Sin x)/x
Система запуска
Источники	каналы 1, 2, внешний
Режимы запуска	Auto (автоматический), Normal (по условиям запуска), Single (однократный)
Виды запуска	по перепаду, глитчу, ТВ сигналу, N-му перепаду, условиям шин CAN, LIN
Автонастройка (Autoscale)	Обнаружение и отображение всех активных каналов. Установка режима запуска по перепаду в канале с наибольшим номером, установка коэффициента отклонения и коэффициента развёртки для отображения примерно 2 периодов сигнала. Требования к сигналу: напряжение > 10 мВ (размах), коэффициент заполнения > 0,5 %, частота > 50 Гц.
Время удерживания запуска	от ~ 60 нс до 10 с
Пределы уровня запуска	±6 делений от центра экрана
Чувствительность запуска не менее 10 мВ/дел менее 10 мВ/дел	0,5 деления больше 1 дел или 5 мВ
Погрешность уровня запуска	±0,5 деления
Вид связи в тракте запуска	AC (по переменному току, ~10 Гц), DC (по постоянному току), LF Reject (подавление НЧ помех ~35 кГц), HF Reject (подавление ВЧ помех ~35 кГц)
Внешний запуск входной импеданс макс. входное напряжение диапазон уровней запуска полоса	1МОм, ~10 пФ CAT III 300 V при связи по постоянному току: ±5 В 100 кГц
Функциональные возможности измерений
Автоматические измерения	задержка, коэффициент заполнения для положительных и отрицательных импульсов, длительность фронта/среза, частота, период, фазовый сдвиг, значение времени, соответствующее максимуму/минимуму, длительность положительного/отрицательного импульса, амплитуда, среднее значение, уровень основания/вершины, среднее значение за период, макс./мин. значение, выброс за фронтом, размах, выброс до фронта, среднее квадратическое отклонение, СКЗ напряжения, активная/ кажущаяся/реактивная мощность, коэфф-т мощности
Математические функции	CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 х CH2, CH1/CH2, CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt
Курсоры	Устанавливаются вручную или автоматически для отсчета разности значений напряжения или времени
Число точек БПФ	1024
Виды весовой обработки (окна)	прямоугольная, Хэннинга, Хэмминга, Блэкмана-Харриса, плоской вершины
Система отображения
Дисплей	5,7-дюймовый ЖК дисплей на тонкоплёночных транзисторах с разрешением VGA и возможностью просмотра даже при ярком солнечном свете
Разрешение	VGA (область экрана): 640 х 480
Функции управления	включение/выключение векторов, интерполяции sin x/x, бесконечного послесвечения, управление интенсивностью задней подсветки, цветовая коррекция, очистка дисплея
Часы реального времени	возможность установки пользователем времени и даты
Встроенная оперативная справочная система	функциональная подсказка, отображаемая при нажатии клавиши Help
Запоминающие устройства
Запоминание/вызов (энергонезависимая память)	внутреннее запоминающее устройство позволяет запоминать и вызывать 10 конфигураций установок органов управления и графиков сигнала
Тип и формат запоминаемых данных	хост-порт USB 2.0 Full Speed форматы изображения: .bmp (8 и 24 бита), .png (24 бита) формат данных: .csv
Порты ввода/вывода	хост-порт USB 2.0 full-speed, порт устройства USB 2.0 full-speed
Совместимость с принтерами	PCL Inkjet, PCL Laser
Технические характеристики мультиметра
Базовые функции
Разрешение	10000 отсчетов, авт. определение полярности
Автоматический/ручной выбор пределов	Да
Измерение истинных СКЗ	Да
Измерения
Напряжение пост. тока	Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 0,09% + 5 е.м.р.
Напряжение переменного тока	Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 1,0% + 5 е.м.р. Полоса частот: от 40 Гц до 1 кГц
СКЗ суммы напряжения перем. и постоянного тока	Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 1,2% + 10 е.м.р. Полоса частот: от 40 Гц до 1 кГц
Испытание диодов	Предел: 1 В, прибор будет издавать звуковой сигнал, когда значение отсчета ниже ~ 50 мВ
Неразрывность электрических цепей	Прибор будет издавать звуковой сигнал, когда сопротивление < 10 Ом
Сопротивление	Пределы: от 1000,0 Ом до 100,00 МОм Погрешность: 0,9% + 3 е.м.р.
Емкость	Пределы: от 1000,0 нФ до 10,000 мФ Погрешность: 2% + 4 е.м.р.
Температура с термопарой типа К	Пределы: от минус 50°C до 1000°C Погрешность: 2% + 2°C
Частота	Пределы: от 100,00 Гц до 1000,0 кГц Погрешность: 0,03% + 3 е.м.р.
Регистратор данных
Источник	результаты измерений осциллографа и цифрового мультиметра
Общие характеристики
Сетевой адаптер	напряжение сети питания: 50/60 Гц, от 100 до 240 В, переменного тока, 1,6 А; выходное напряжение: 12 В постоянного тока
Батарея	перезаряжаемая литий-ионная (Li-Ion) батарея 10,8 В, время работы: 3 часа
Рабочие условия эксплуатации
Температура	от 0 до 50 °С (только с батареей) от 0 до 40 °С (с сетевым адаптером)
Относительная влажность	от 0 до 80% (от 0 до 35 °С от 0 до 50% (от 35 до 40/50 °С)
Высота над уровнем моря	до 2000 м
Степень загрязнения	2
Предельные условия (хранение)
Температура	от –20 °С до 70 °С
Относительная влажность	от 0 до 80%
Высота над уровнем моря	до 15000 м
Механическая вибрация	протестировано на соответствие IEC 60068-2-27
Механический удар	протестировано на соответствие IEC 60068-2-6, IEC 60068-2-64
Соответствие требованиям по технике безопасности	IEC 61010-1:2001/EN 61010-1:2001
Соответствие требованиям ЭМС	IEC 61326-1:2005/EN 61326-1:2006
Степень защиты оболочки оборудования	соответствует степени защиты IP 41 в соответствии IEC 60529
Габаритные размеры	183 мм х 270 мм х 65 мм
Масса	< 2,5 кг
