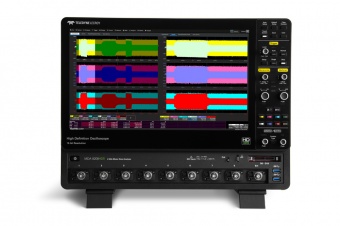

Осциллограф MDA 8058HDR

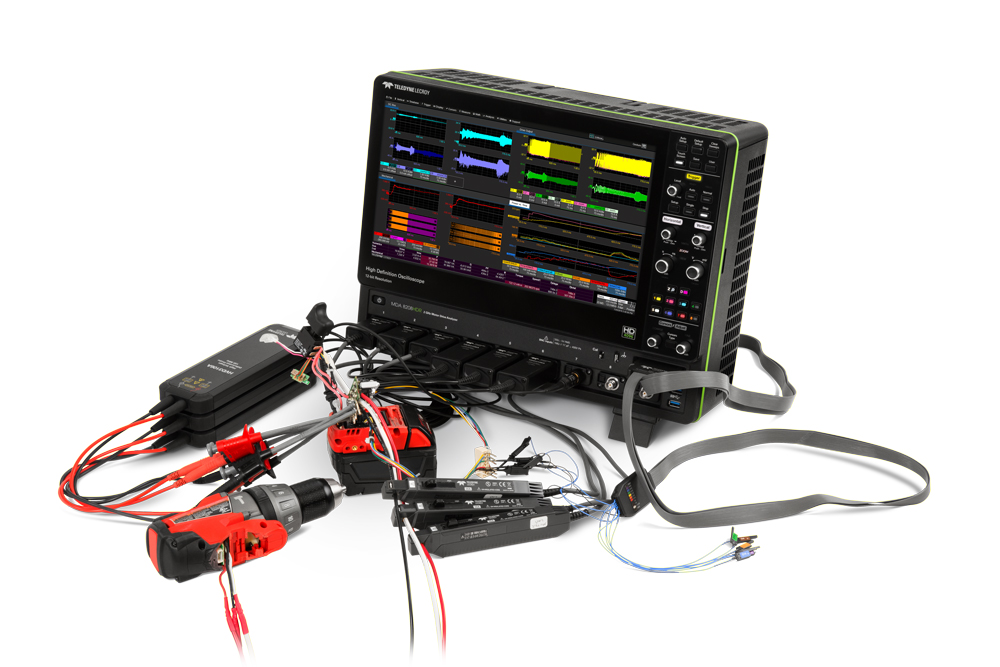

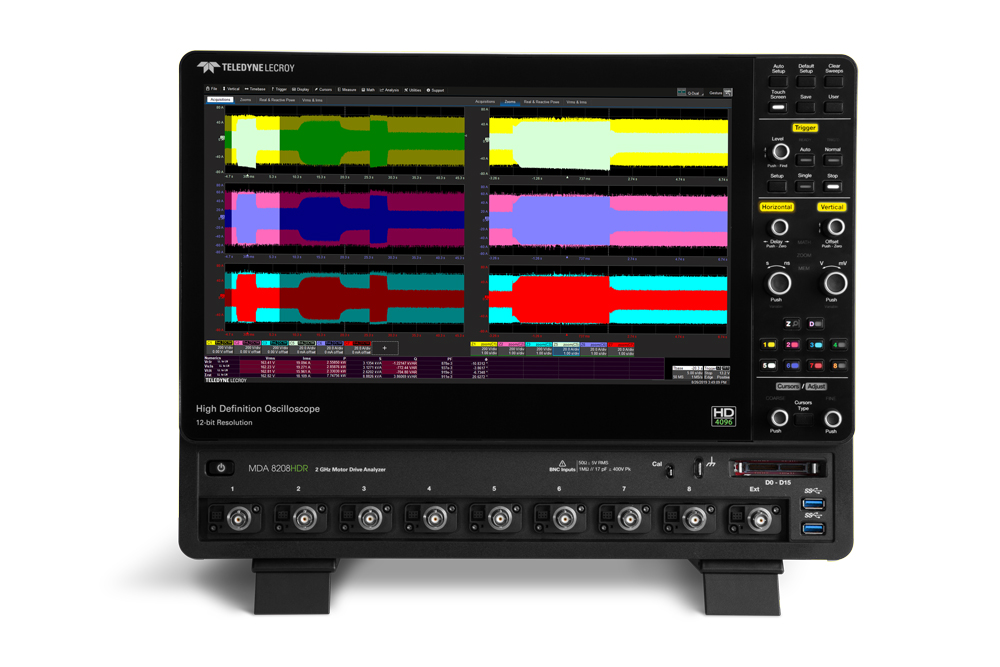

Улучшенная модель анализаторов электродвигателей и силовых приводов MDA 8000HDR (Motor Drive Analyzers) конструктивно реализована на базе новой серии WaveRunner 8000HDR (осциллографы высокого разрешения/ HDO) и имеет 8 аналоговых каналов, 12-битное вертикальное разрешение (доступно постоянно!), длину памяти для сбора данных до 5 ГБ (1,25 ГБ на 8 активных каналах), частоту дискретизации 10 ГГц и полосы пропускания до 2 ГГц. Модели представляют собой прибор «2 в 1»: объединение цифрового запоминающего осциллографа и анализатора электрической мощности в одном корпусе. Новый анализатор MDA 8000HDR это фантастический, специализированный продукт, который предлагает уникальные прикладные ресурсы для измерений электроустановок и анализа 3-х фазных устройств.

Используя новую технологию OscilloSYNC два WaveRunner 8000HDR формируют 16 канальную (в два раза больше, чем было доступно ранее) систему для измерений с выводом информации на один 40 см дисплей. Как и предыдущая серия MDA 8000HDR, обновленная линейка выполняет комплексный статический и динамический трехфазный анализ электрической мощности и функционирования механических приводов с удовлетворением всех задач испытаний электродвигательной системы в целом.

Современным трендом является повсеместное распространение и рост сложности электродвигателей и приводов, которые всё в большей степени оптимизированы для динамических режимов и условий эксплуатации. Возможности традиционных средств измерений и анализа мощности сегодня не всегда отвечают потребностями промышленности в динамическом анализе мощности. В то же время, осциллограф является традиционным инструментом получения информации о работе встроенной системы управления. Однако два прибора выполняющих измерения в различных доменах, имеют сложности в корреляции их наборов данных (а значит и интерпретации событий), что не позволит инженерам полностью изучить и понять работу тестируемой системы.

Для сбора полной информации MDA 8000HDR позволяет фиксировать форму сигнала сразу в нескольких точках системы - в приводе 3-х фазного преобразователя мощности, в каждом их силовых транзисторов, оценивать данные о скорости вала двигателя, информацию об угле положения и от датчика крутящего момента встроенной системы управления. Таким образом, выполняется совмещенный трехфазный электрический и механический анализ мощности силового устройства. Новый MDA как анализатор мощности обеспечивает статические измерения мощности (стабильные состояния в цепи), а также выполняет измерения мощности в условиях динамических процессов при эксплуатации. Далее анализатор обеспечивает отображение формы кривой мощности в каждом цикле и изменения её значений с течением времени.

Кривые мощности (графики) могут быть взаимно скоррелированы во времени с помощью уникальной функции Zoom+Gate (Масштабирование + Измерение в диапазоне) и большой длине памяти сбора данных для детектирования различных динамических событий и соотнесения их с другими процессами в шине питания или системе управления. Кроме того, мощность может быть проанализирована за короткий период времени, сопоставимый с одним циклом переключения полупроводникового элемента (не обеспечивается обычным анализатором мощности), что представляет важную информацию при отладке современных систем управления приводом двигателя. Все эти возможности, в совокупности с наличием 16 синхронизированных входных каналов сбора данных предоставляют мощные ресурсы для полного понимания работы всей системы в целом.

Возможность удвоения числа каналов в серии MDA 8000HDR позволяет использовать анализатор в следующих измерительных приложениях:

• ЭУ переменного тока (электродвигатель): полный 3-фазный вход, с DC-шиной, 3-х фазным исполнительным приводом, а также контролем показаний механической мощности двигателя и расчетом его эффективности; потребуется 16 аналоговых каналов;
• Приложения в транспортных средствах (электромобили, локомотивы, электронные управляемые дифференциалы, электроприводы с управляемым вектором крутящего момента и пр.): одновременный анализ 2-ух систем трехфазных приводов, а также других сигналов; потребуется 12-16 аналоговых каналов;
• Каскадный H-мост (3-х фазный) при анализе инвертора: измерения 6 п/проводниковых выходов и 6 сигналов возбуждения (длительность); некоторые сценарии могут включать выходные трехфазные сигналы и один сигнал шины постоянного тока (DC); потребуется 12-16 аналоговых каналов.

• 8 аналоговых каналов, опция 16 цифровых каналов;
• Полоса пропускания: 500 МГц;
• Технология высокого разрешения HD4096 (разрядность АЦП: 12 бит), низкий уровень собственных шумов;
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 2,5 ГГц (цифровые каналы);
• Объем памяти: 50 МБ/канал с расширением до 1250 МБ/канал (аналоговые каналы); 50 МБ с расширением до 500 МБ (цифровые каналы), распределяется между активными каналами;
• Анализ электрической мощности и анализ мощности электродвигателей и приводов в серии MDA 8000HDR;
• Режим “Анализатор спектра” – опция;
• Сегментированная развертка, интеллектуальная система синхронизации;
• Синхронизация и декодирование протоколов последовательной передачи данных (опция);
• Возможность интеграции с пакетами MathCad, MatLab, Excel;
• Пользовательский интерфейс MAUI + One Touch;
• Режим мультизакладок Q-ScapeTM для оптимизации использования рабочей части экрана;
• Расширенные возможности наблюдения и анализа: 12 математических функций, 12 масштабированных форм сигналов, 12 сохраненных сигналов;
• Программные опции: анализ электрической мощности, графики гистограмм гармонического анализа и векторные диаграммы, анализ джиттера, цифровые фильтры, анализ на ЭМС, анализ по телеком. маскам и глазковым диаграммам;
• Приложение LabNotebook для создания отчетов и документирования результатов;
• Поддержка более 30 пробников (токовых, дифференциальных, высоковольтных) с интерфейсом ProBus;
• Возможность объединения 2-х однотипных моделей, для создания 16 канального осциллографа;
• Большой цветной сенсорный ЖК дисплей (39,62 см);
• «Открытая» платформа на базе ОС WIN 10 (64 bit).
