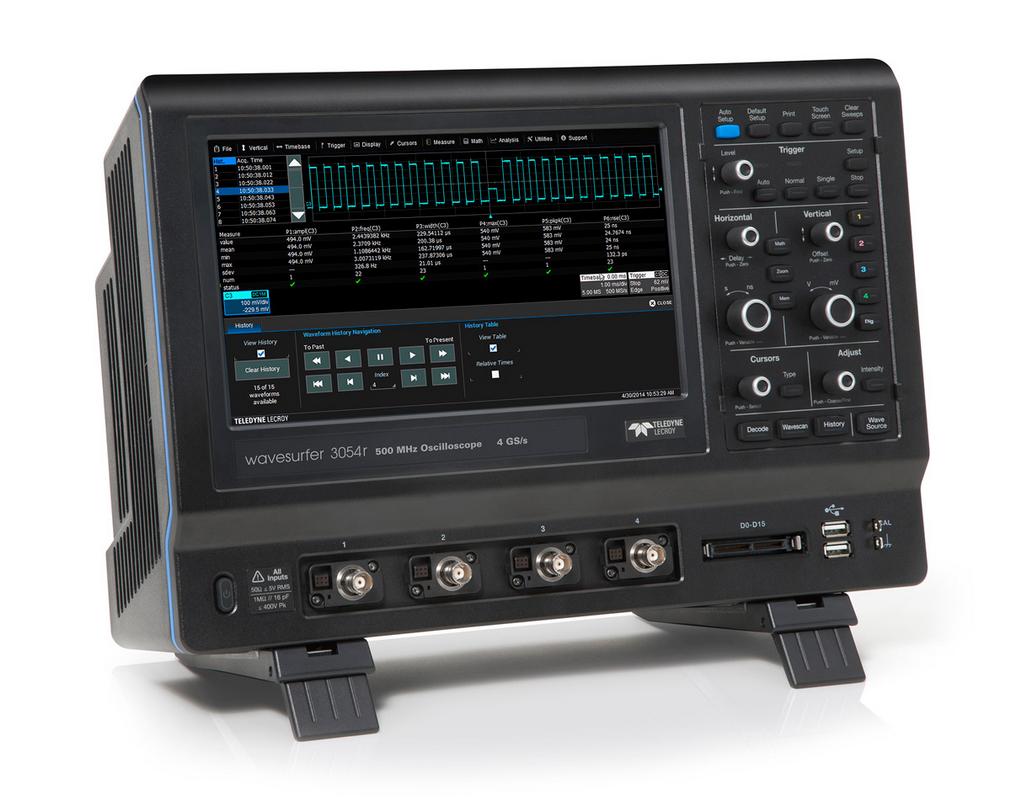

Осциллограф WaveSurfer 3034R

Характеристики осциллографа WaveSurfer 3034R

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	350 МГц
Максимальная частота дискретизации	4 ГГц
Максимальный объем памяти	10 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Сопротивление 2 входа	50 Ом
Логические каналы	Опция - 16
Особенности	Режим WaveScan
Интерфейс	USB \| LAN \| Опция - GPIB
Дисплей	TFT, 25,6, 1024х600, сенсорный
Масса (кг)	4,80

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Краткие характеристики осциллографов цифровых запоминающих WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R:

2/4 аналоговых канала
Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц,
Логический анализатор 16 цифровых каналов (опция)
Разрешение АЦП: 8 бит
Частота дискретизации: до 4 ГГц
Объем памяти: 10 МБ/канал
Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
Высокая скорость обновления экрана (до 130.000 осц./с)
Авто- и курсорные измерения, расширенные функции матем. анализа
Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
Опциональный функциональный генератор до 25 МГц
Возможность интеграции с пакетами MathCad, MatLab, Excel
Приложение LabNotebook для создания отчетов и документирования результатов
Большой цветной сенсорный ЖКИ (25,6 см)

Сравнительная таблица технических характеристик осциллографов цифровых запоминающих серии WaveSurfer 30xxR:

Параметр	WS3022R	WS3024R	WS3034R	WS3054R	WS3074R
	Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов	2	4
Полоса пропускания (-3 дБ, 50 Ом)	200 МГц		350 МГц	500 МГц	750 МГц
Время нарастания (50 Ом)	1,75 нс		1 нс	800 пс	550 пс
Ограничение ПП	20 МГц	20 МГц, 200 МГц
Коэф. отклонения (К_откл.)	Вход 50 Ом: 1 мВ/дел…1 В/дел; Вход1 МОм: 1 мВ/дел…10 В/дел
Погрешность установки К_откл.	± 1,5 % при смещении 0 В
Диапазон установки смещения	Вход 50 Ом: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В Вход 1 МОм: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В; 1,02 В – 1,98 В: ± 200 В; 2 В – 10 В: ± 400 В
Входной импеданс	50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ
Макс. входное напряжение	Вход 50 Ом: 5 В_скз // Вход 1 МОм:400 В макс. (DC + AC_пик, ≤ 10 кГц)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (К_разв.)	При дискретизации в реальном времени: 2 нс/дел - 50 с/дел При эквивалентной дискретизации: 2 нс/дел - 10 нс/дел			1 нс/дел - 50 с/дел 1 нс/дел - 10 нс/дел
	В режиме самописца: до 50 с/дел (переключаемо: ≥ 100 мс/дел)
Погрешность установки К_разв	± 1 х 10^-5
СИНХРОНИЗАЦИЯ
Источники синхросигнала	Один из каналов, вход внеш. синхр., вход внеш. синхр./5, от сети
Режимы запуска развертки	Автоколебательный, ждущий, однократный, стоп
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Диап. внешн. синхронизации	Внеш: ± 610 мВ; Внеш/5: ± 3,05 В
Режимы запуска развертки	Предзапуск 0-100% объема памяти; послезапуск 0-10000 делений
Диапазон внутр. синхр-ии	±4,1 делений от центра
Виды (типы) синхронизации	Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние)
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали	8 бит
Частота дискретизации	2 ГГц на канал (4 ГГц при объединении каналов); для периодич. сигнала до 50 ГГц
Объем памяти на канал	10 МБ
Режимы сбора данных	В реальном времени, эквивалентная, сегментированная (30.000 сегментов с межсегментным интервалом от 1 мкс, до 65.000 сегментов при опциональном увеличении памяти), самописец
ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ)
Число цифровых каналов	16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами
Пороговые уровни	TTL (± 1,4 В), CMOS (+ 2,5 В), ECL (- 1,3 В) или определенные пользователем (± 10 мВ с шагом 20 мВ)
Погрешность установки порогового уровня	± (0,03×Uп + 100 мВ), где Uп – установленный порог срабатывания, мВ
Частота дискретизации	500 МГц
Объем памяти	Стандарт 10 МБ
Входной импеданс	100 кОм / 5 пФ
Предельные параметры входного сигнала	Максимальный уровень ± 30 В_пик, частота не более 150 МГц, длительность импульса не менее 4 нс
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА
Автоизмерения	24 параметра, отображ. до 6 результатов + статистика и гистограммы
Математика	20 операций, включая БПФ 1 Мб/с, возможность двойного преобразования
ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)
Общие параметры	Частота: 1 мкГц … 25 МГц (синус); разрешение: 1 мкГц; погрешность: ± 5*10^-5 дискретизация: 125 МГц; ЦАП 14 бит; выходной уровень: ± 3 В (1 МОм); ± 1,5 В (50 Ом)
Формы сигналов	Синус, прямоугольник, Импульс, Пила, Шум, DC
Прямоуг./импульс	Нарастание/спад: 24 нс, длительность от 50 нс
Треуг./пила	Нелинейность: 0,1%; симметрия: 0 – 100%
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейсы	Ethernet, USB (5), MicroSD, GPIB (опция)
Декодирование послед. протоколов (опция)	I2C, SPI, UART-RS-232
Режим WaveScan	Поиск аномалий в захваченном сигнале (по 20 параметрам)
ОБЩИЕ ДАННЫЕ
Дисплей	Цветной, 25,6 см TFT сенсорный экран, WXGA 1024 х 600 точек
Напряжение питания	100…240 В (±10 %), 50…60 Гц (автовыбор). Потребляемая мощность 100 Вт (150 Вт макс)
Габариты	220 х 350 х 145 мм
Вес	4,81 кг

Комплект поставки WaveSurfer 3034R

№	Наименование	Количество
1.	Шнур питания	1
2.	Крышка передней панели	1
3.	Пассивные пробники	4
4.	SD-Card установлена	1
5.	Адаптер Micro SD	1
6.	Осциллограф WaveSurfer 3034R	1

Купить осциллограф WaveSurfer 3034R вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	4
Полоса частот, МГц	350
Частота дискретизации, ГГц	4
Конструкция (осциллографа)	Настольный
