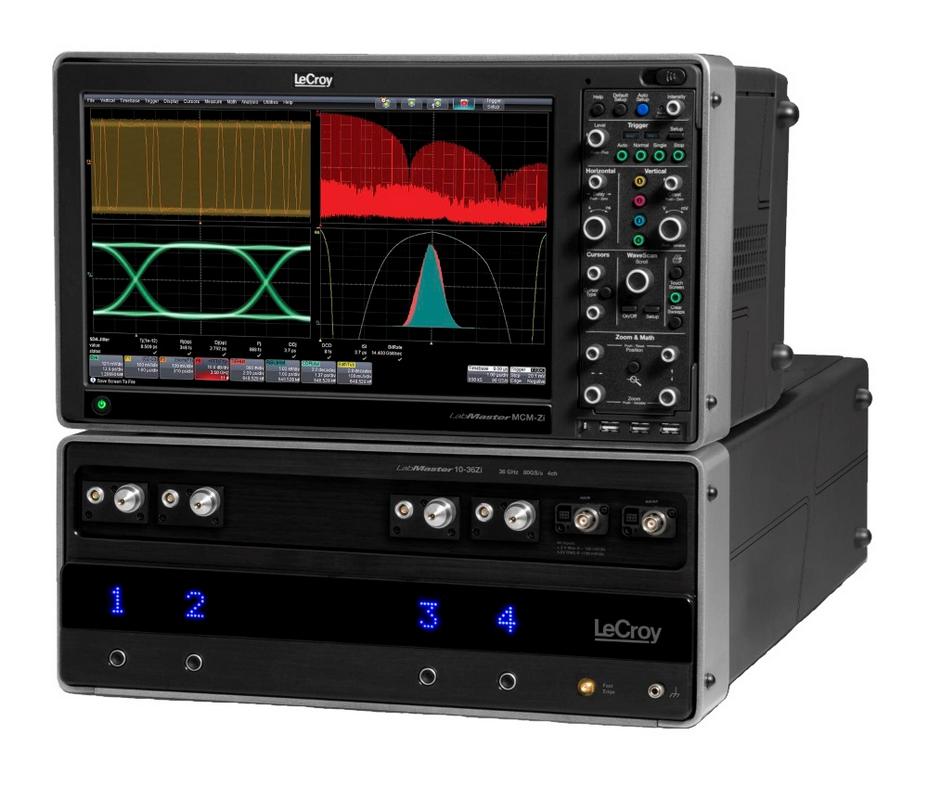

Осциллограф LABMASTER 10-20ZI-A-R

Характеристики осциллографа LABMASTER 10-20ZI-A-R

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	20 ГГц
Максимальная частота дискретизации	80 ГГц
Максимальный объем памяти	32 МБ/канал (опция до 512 МБ)
АЦП (бит)	8
Сопротивление входа	50 Ом
Особенности	Многоканальная осциллографическая система - до 80 каналов. Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20 до 65 ГГц) в пределах одной осциллографической системы. Технология канальной синхронизации ChannelSync обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе. Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II. Ультранизкий уровень межканального джиттера модульной системы (130 фс с.к.з.). Ультравысокая временная стабильность (50 фс с.к.з.). Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).
Интерфейс	USB, LAN, Опция - GPIB
Дисплей	TFT, 38,86, 1280х768, сенсорный
Масса (кг)	24

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Особенности цифрового осциллографа LabMaster 10-20Zi-A-R:

Полоса пропускания: 20 ГГц;
Многоканальный: до 80 каналов;
Макс. частота дискретизации: 80 ГГц;
Макс. объём памяти: 1024 МБ;
Единая архитектура построения обеспечивает возможность микширования полос пропускания в пределах одной осциллографической системы;
Технология канальной синхронизации ChannelSync ™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
Ультранизкий уровень межканального джиттера модульной системы (130 фс с.к.з.);
Ультравысокая временная стабильность (50 фс с.к.з.);
Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).

Технические характеристики цифрового осциллографа LabMaster 10-20Zi-A-R:

Параметры	LabMaster 10-20Zi-A-R	LabMaster 10-25Zi-A-R	LabMaster 10-30Zi-A-R	LabMaster 10-36Zi-A-R	LabMaster 10-50Zi-A-R	LabMaster 10-59Zi-A-R	LabMaster 10-65Zi-A-R
Конфигурация системы
Модуль управления	LabMaster MCM-Zi-A (число модулей в системе 1)
Модуль сбора данных	LabMaster 10 Zi-A (число модулей в системе от 1 до 20)
Канал вертикального отклонения
Макс. число каналов: 1 модуль сбора данных многомодульная система	4 канала до 80 каналов				2 канала 50-65 ГГц // 4 канала 36 ГГц до 40 каналов 50-65 ГГц // до 80 каналов 36 ГГц
Полоса пропускания (-3 дБ, вход 50 Ом / 1,85 мм, > 10 мВ/дел), ГГц	-	-	-	-	50	59	65
Полоса пропускания (-3 дБ, вход 50 Ом / 2,92 мм, > 5 мВ/дел), ГГц	20	25	30	36
Время нарастания (10-90%, 50 Ом), пс	19,3	15,4	12,8	10,7	8,0	6,9	6,5
Ограничение полосы пропускания, ГГц	1 / 3 / 4 / 6 / 8 / 13/ 16	1 / 3 / 4 / 6 / 8 / 13 / 16 / 20	1 / 3 / 4 / 6 / 8 / 13 / 16 / 20 / 25	1 / 3 / 4 / 6 / 8 / 13/ 16 / 20 / 25 / 30 / 33	ПП <36 ГГц 1 / 3 / 4 / 6 / 8 / 13 / 16 / 20 / 25 / 30 / 33 ПП >36 ГГцнет \| 50 \| 50 / 60
Входной импеданс вход 2,92 мм вход 1,85 мм	50 Ом ± 2 %				50 Ом ± 2 % 50 Ом ± 2 %
Связь по входу вход 2,92 мм вход 1,85 мм	Открытый (DC), заземлен (GND)				Открытый (DC), заземлен (GND) Открытый (DC)
Вертикальное разрешение	8 бит (до 11 бит в режиме эквивалентного увеличенного разрешения, ERes)
Макс. входное напряжение вход 2,92 мм вход 1,85 мм	± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (г 76 мВ/дел)				± 2 Вмакс (< 76 мВ/дел), 5,5 Вскз (г 76 мВ/дел) ± 2 Вмакс (< 80 мВ/дел)
Коэф. отклонения вход 2,92 мм вход 1,85 мм	5 мВ - 500 мВ/дел				5 мВ - 500 мВ/дел 10 мВ - 80 мВ/дел (возможно больше с помощью внешних аттенюаторов)
Постоянное смещение вход 2,92 мм вход 1,85 мм	± 500 мВ (5 - 75 мВ/дел); ± 4 В (76 - 500 мВ/дел)				± 500 мВ (< 76 мВ/дел); ± 4 В (г 76 мВ/дел) ± 500 мВ (10 - 80 мВ/дел)

Комплект поставки LabMaster 10-20Zi-A-R

№	Наименование	Количество
1	Цифровой осциллограф - LabMaster 10-20Zi-A-R	1

Купить осциллограф LABMASTER 10-20ZI-A-R вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	8
Полоса частот, МГц	20000
Частота дискретизации, ГГц	80
Конструкция (осциллографа)	Настольный
