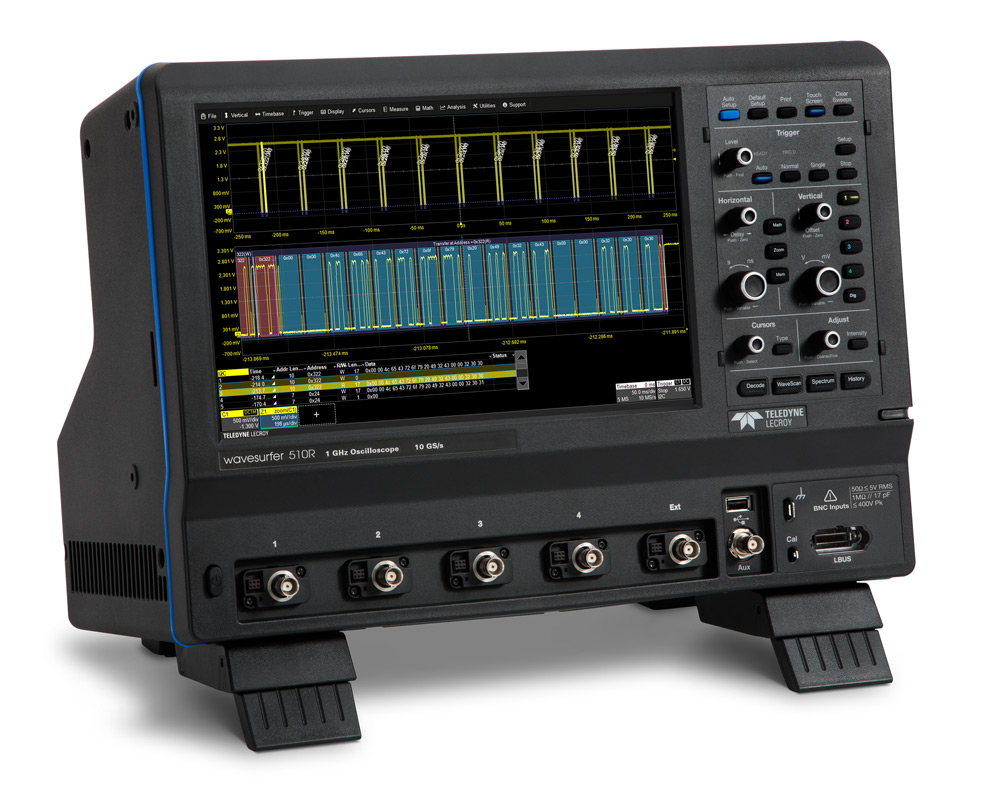

Осциллограф WaveSurfer 510R

Осциллограф WaveSurfer 510R с полосой пропускания 1 ГГц, частотой дискретизации 10 Гвыб/с (как на канал, так и при объединении) сочетает в себе инновационный интерфейс MAUI® с функцией OneTouch, невероятно мощную систему сбора и обработки входных данных, функции расширенной математики, широкий набор средств отладки для поиска источника проблем. Сенсорный дисплей с диагональю 31 см в модели WaveSurfer 510R является самым большим в своем классе осциллографов, что обеспечивает удобство наблюдения сигналов, быструю и детальную визуализацию аномалий.

WaveSurfer 510R имеет управление MAUI с OneTouch/ «в одно касание», олицетворяющее традиционный подход Teledyne LeCroy к совершенствованию пользовательского интерфейса. Технология One Touch дает существенный выигрыш в скорости выполнения стандартных операций за счет однократного касания к интересующей области дисплея. Интерфейс MAUI с его революционным алгоритмом drag-and-drop (перетащить и зафиксировать), позволяет копировать информацию и настраивать каналы, математические функции и параметры измерений не отрывая палец от экрана. Типовые жесты управления: перетаскивание, фиксация, сжатие, щелчок – обеспечивают простое и интуитивное взаимодействие с осциллографом. Новая клавиша «Добавить новый»/ «Add New» позволяет быстро включить новый канал, функцию математики или параметр, а при необходимости отключить осциллограмму/ параметр простым движением пальца.

В арсенале измерительных ресурсов WaveSurfer 510R: легкий доступ к автоматическим измерениям, функциям математики и инструментам отладки, широкий перечень декодируемых протоколов последовательных данных, большой выбор современных активных пробников различного типа позволит, что позволит захватить и проанализировать любой тип сигнала, упростив процесс отладки. Функция документирования и формирования отчетов LabNotebook обеспечит инструменты для быстрого сохранения осциллограмм и измеренных значений, возможность записи настроек и экранной информации, итоговых результатов отчета, а также просмотр файлов в автономном режиме.

WaveSurfer 510R с его передовыми инструментами отладки является не имеющей аналогов машиной для отладки и анализа сигналов в полосе часто до 1 ГГц. Осциллограф обеспечивает высокую скорость выборки 10 Гвыб/с на всех четырех каналах. Максимальный объем внутренней памяти 32М точек (при объединении каналов), функция сегментированной памяти, 13 дополнительных функций математики, режим воспроизведения сигнала «История»/ History и возможность применения одновременно 2-х математических операторов к осциллограмме. Всё это в совокупности позволяет WaveSurfer 510R выполнять сложный анализ на длинных интервалах захваченных сигналов, а с учетом 10-кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает быстрый поиск основной причины проблем.
