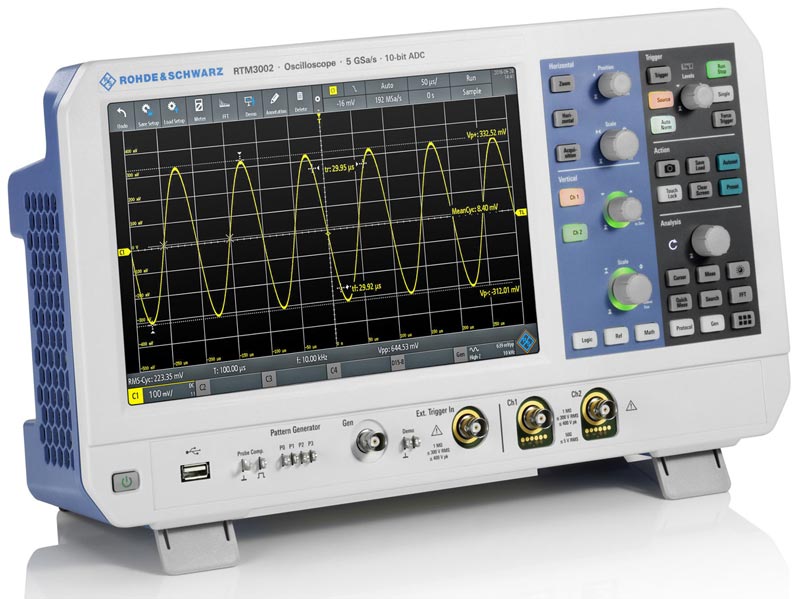

Осциллограф цифровой Rohde & Schwarz RTM3002 с опцией RTM-B245 RTM3K-54

Характеристика

Значение

Полоса пропускания

Аналоговые каналы

500 МГц

Цифровые каналы

400 МГц с опцией R&S^® RTM-B1

Количество каналов

4 аналоговых канала
16 цифровых каналов (с опцией R&S^® RTM-B1)
внешний запуск

Регистрация

Режим

Обычный
Пиковый детектор
Высокое разрешение
Огибаюшая
Усреднение 2...100000
Огибающая + пиковый детектор
Огибающая + высокое разрешение
Усреднение + высокое разрешение

Макс. дискретизация (реальное время)

Аналоговые каналы

5 Гвыб/с с перемежением каналов
2,5 Гвыб/с на канал

Цифровые каналы

5 Гвыб/сек на канал (один логический пробник)
2,5 Гвыб/сек на канал (два логических пробника)

Вход

Связь по входу

Аналоговые каналы

открытый, закрытый, земля

Входной импеданс

Аналоговые каналы

1 MОм ± 1% || 14 пФ ± 1 пФ
или 50 Ом ± 1,5%

Цифровые каналы

100 кОм || 4 пФ

Макс. входное напряжение

Аналоговые каналы

300 Вскз, 400 Впик (1 МОм)
5 Вскз, макс. 30 Впик (50 Ом)

Цифровые каналы

±40 Впик

Параметры
горизонтальной системы

Скорость захвата осциллограмм

Штатно

64000 осц./сек

с опцией R&S^®RTM-K15

700000 осц./сек

Интерполятор

Аналоговые каналы

sin(x)/x, линейный, выборка и удержание

Цифровые каналы

импульс

Глубина записи

Аналоговые каналы

80 М точек с перемежением каналов
40 М точек

Цифровые каналы

80 М точек на канал (один логический пробник)
40 М точек на канал (два логических пробника)

Сегментированная память

опция R&S^®RTM-K15 (описание см. ниже)
400 М точек

Коэффициент развертки

0,5 нс/дел ... 500 с/дел

Погрешность временной базы

±2,5 ppm

Задержка между каналами

±500 нс

Режимы

Y-T, X-Y, zoom, FFT, спектрограмма (с опцией R&S^® RTM-K18)

Параметры вертикальной системы

Вертикальное разрешение

10 бит
до 16 бит при прореживании с высоким разрешением

Вертикальное отклонение

Импеданс 50 Ом

0,5 мВ/дел ... 1 В/дел

Импеданс 1 МОм

0,5 мВ/дел ... 10 В/дел

Низкочастотный предел

≤5 Гц ( на входе BNC)

Ограничение аналоговой
полосы пропускания

20 MГц, 100 МГц, 200 МГц, 350 МГц

Время нарастания

<700 пс

Погрешность коэф. усиления

±1,5% (> 5 мВ/дел)
±2,0% (≤ 5 мВ/дел...≥1 мВ/дел)
±3,0% (< 1 мВ/дел)

Диапазон установки пост. смещения

Импеданс 50 Ом

≥ 112 мВ/дел...1 В/дел

± (30 В - 5 дел х коэф. отклонения)

≥ 33,8 мВ/дел...111 мВ/дел

± (10 В - 5 дел х коэф. отклонения)

0,5 мВ/дел...33,6 мВ/дел

± (2 В - 5 дел х коэф. отклонения)

Импеданс 1 МОм

≥ 515 мВ/дел...10 В/дел

± (250 В - 5 дел х коэф. отклонения)

≥ 50,5 мВ/дел...510 мВ/дел

± (25 В - 5 дел х коэф. отклонения)

0,5 мВ/дел...50 мВ/дел

± (2 В - 5 дел х коэф. отклонения)

Изоляция между каналами

>50 дБ

Измерения и анализ осциллограмм

Курсорные

Тип

вертикальные, горизонтальные, вертикальные и горизонтальные, V-маркер

Функция

трекинг-режим, двойные курсоры, положение на графике, положение на экране

Автоматические

Тип измерения

31 автоизмерение
напряжение (амплитуда, размах, максимальное, минимальное, среднее, среднеквадратическое, среднее периода, среднеквадратическое периода), выброс (положительный / отрицательный), фаза, частота, период, время нарастания / спада (80%, 90%), длительность импульса (положительный / отрицательный), длительность пачки, коэффициент заполнения (положительный / отрицательный), стандартное отклонение, стандартное отклонение периода, задержка, счет фронтов / импульсов (положительных / отрицательных), период запуска, частота сигнала запуска

Активные измерения

8

Опорный уровень

низкий, средний, верхний

Статистика

максимальное, минимальное, среднее, стандартное отклонение, количество каждого измерения

Быстрые измерения

при нажатии кнопки доступные измеренные величины выводятся непосредственно на осциллограмму и непрерывно обновляются

Источник

аналоговые каналы

На диаграмме

среднее значение, максимальное, минимальное, время нарастания, время спада

Числовые значения

размах напряжения, среднеквадратическое значение, период, частота

Функции поиска

Условие

фронт, ширина, пик, время нарастания / спада, рант, данные / такт, шаблон, окно, протокол (с опциями R&S® RTM-K3, RTM-K6, RTM-K7)

Отображение найденных событий

до 10000 событий

Количество маркеров

до 32

Источник

аналоговые каналы, математика, цифровые каналы (с опцией R&S^® RTM-B1)

Математические операции

Количество формул

до 5

Тип

сложение, вычитание, умножение, деление, максимум, минимум, возведение в квадрат, квадратный корень, модуль, положительное значение, отрицательное значение, обратная величина, инвертированное значение, десятичный логарифм, натуральный логарифм, дифференцирование, интегрирование

Источник

аналоговые каналы, математика

БПФ (FFT окна)

Вид окна

прямоугольник, плоская вершина (Flat Top), Hanning, Blackman, Hamming

Память

до 128 К

Устанавл. параметры

начальная частота, конечная частота, центральная частота, полоса обзора, вертикальная шкала, вертикальная позиция, разрешение полосы, строб (временной, позиционный)

Матем. операции

удержание максимума, удержание минимума, среднее (2...1024)

Источник

аналоговые каналы, математика, опорные осциллограммы

Тестирование по маске

Тип

Годен / Не годен с выбором критерия

Источник

аналоговые каналы

Реакция на событие

звуковой сигнал, стоп, скриншот, сохранение осциллограммы, выход импульса

с опцией R&S^®RTM-K15

все сегменты, сегменты с аномалиями

Цифровой вольтметр

Функции измерения

напряжение DC, ACскз, DC+ACскз

Источник

аналоговые каналы

Разрешение

3 разряда

Количество измерений

4

Частотомер

Разрешение

6 разрядов

Измерения

частота, период

диапазон

0,05 Гц до макс. частоты

Анализатор протоколов

Анализ сигналов I²C, SPI - опция R&S® RTM-K1
Анализ сигналов UART / RS-232 / RS-422 / RS-485 - опция R&S® RTM-K2
Анализ сигналов CAN и LIN - опция R&S® RTM-K3
Анализ сигналов I²S, LJ, RJ, TDM - опция R&S® RTM-K5
Анализ сигналов MIL-STD-1553 - опция R&S® RTM-K6
Анализ сигналов ARINC 429 - опция R&S® RTM-K7

подробные характеристики см. полное описание

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±5 делений от центра экрана

Внешний

±5 В

Режим запуска

Авто, обычный, одиночный, заданное количество циклов сбора (с опцией R&S^® RTM-K15)

Блокировка уровня запуска

51,2 нс ... 13,7 с

Чувствительность триггера

DC, AC, НЧ шумоподавление,
режективный НЧ

см. полное описание

ВЧ шумоподавление

1 дел

внешний

300 мВпп

Типы запуска

стандартно: по фронту, по длительности, видео, по скорости нарастания, рант, логический шаблон, время истечения

опционально:
I²C, SPI - опция R&S® RTM-K1
UART / RS-232 / RS-422 / RS-485 - опция R&S® RTM-K2
CAN и LIN - опция R&S® RTM-K3
I²S, LJ, RJ, TDM - опция R&S® RTM-K5
MIL-STD-1553 - опция R&S® RTM-K6
ARINC 429 - опция R&S® RTM-K7

Запуск по фронту

условие запуска

нарастающий, спадающий, нарастающий & спадающий

связь

запуск А

DC, AC, ВЧ шумоподавление (>100 кГц), НЧ шумоподавление (< 10 кГц), режективный (100 МГц)

запуск B

DC

источник запуска

запуск А

аналоговые и цифровые каналы, внешний

запуск B

аналоговые каналы, цифровые каналы

Запуск по длительности импульса

условие запуска

>, <, =, ≠, внутри диапазона, вне диапазона

полярность

положительная, отрицательная

диапазон установок

3,2 нс ... 6,8 с

источник запуска

аналоговые каналы, цифровые каналы, внешний

Запуск по видеосигналу

условие запуска

выбор: строка, все строки, четный кадр, нечетный кадр, все кадры

полярность

положительная, отрицательная

стандарты

PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p

источник запуска

аналоговые каналы, внешний

Запуск по скорости нарастания

условие запуска

>, <, =, ≠, внутри диапазона, вне диапазона

полярность

нарастающий, спадающий, оба

диапазон установок

3,2 нс ... 6,8 с

источник запуска

аналоговые каналы

Запуск по ранту

полярность

положительная, отрицательная, обе

источник запуска

аналоговые каналы

Запуск по шаблону

функция

AND, OR, TRUE, FALSE

условие запуска

логическое состояние между активными каналами

состояние канала

высокий, низкий, не определен

источник запуска

аналоговые каналы, цифровые каналы

Запуск по времени истечения

условие запуска

>

уровень

высокий, низкий, высокий или низкий

диапазон установок

3,2 нс ... 6,8 с

источник запуска

аналоговые каналы, цифровые каналы

I²C запуск
(опция R&S^® RTM-K1)

Условие запуска

старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу

Разрядность адреса

7 бит, 10 бит

Разрядность данных

8 бит

Скорость

до 10 Мбит/с

SPI запуск
(опция R&S^® RTM-K1)

Условие запуска

начало фрейма, конец фрейма, номер бита, шаблон данных

Разрядность данных шаблона

1 бит ... 32 бит

Выбор номера бита

0 ... 4095

Скорость

до 25 Мбит/с

RS-232 / UART / RS-422 / RS-485 запуск
(опция R&S^® RTM-K2)

Условие запуска

стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия

Скорость

300 бит/с ... 1 Мбит/с или пользовательская в диапазоне до 6 Мбит/с

Разрядность

5 бит ... 9 бит

CAN запуск
(опция R&S^® RTM-K3)

Тип сигнала

CAN_H, CAN_L

Условие запуска

Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, формы, АСК)

Скорость

10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 100 бит/с до 8 Мбит/с

Точки выборки

10% ~ 90%

Идентификатор

Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)

Установка данных

шаблон данных (до 8 бит); условие (>, <, =, ≠)

LIN запуск
(опция R&S^® RTM-K3)

Конфигурация шины

1.3, 2.x или SAE J602; смешанная

Условие запуска

Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)

Скорость

1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с

Полярность

Активная верхняя или активная нижняя

Идентификатор

Диапазон (от 0d до 63d); условие (>, <, =, ≠)

Установка данных

шаблон данных (до 8 бит); условие (>, <, =, ≠)

I²S, LJ, RJ, TDM
(опция R&S^® RTM-K5)

подробные характеристики см. полное описание

MIL-STD-1553
(опция R&S^® RTM-K6)

подробные характеристики см. полное описание

ARINC 429
(опция R&S^® RTM-K7)

подробные характеристики см. полное описание

Вертикальная система

Входные каналы

16 логических каналов (D0~D15)

Входной интерфейс

100 кОм ± 2 % || 4 пФ

Максимальная входная частота

400 МГц

Максимальное входное напряжение

±40 Впик

Минимальное входное напряжение

500 мВп-п

Конфигурация

D0~D3, D4~D7, D8~D11, D12~D15

Пороговый уровень

пользовательский: ±8 В (с шагом 25 мВ)
предустановки: CMOS 2.5 В, TTL 1.4 В, ECL -1.3 В

Точность установки порогового уровня

±(100 мВ + 3% установ. значения)

Горизонтальная система

Сдвиг фаз

±200 нс

Регистрация

Частота дискретизации

5 Гвыб/сек на канал (один логический пробник)
2,5 Гвыб/сек на канал (два логических пробника)

Глубина записи

80 М точек на канал (один логический пробник)
40 М точек на канал (два логических пробника)

Генератор сигналов

Вертикальное разрешение

14 бит

Частота дискретизации

250 Мвыб/сек

Амплитуда

Уровень

20 мВп-п ... 10 Вп-п (высокий импеданс)
10 мВп-п ... 5 Вп-п (50 Ом)

Точность

±3%

Смещение

Уровень

±5 В (высокий импеданс)
±2,5 В (50 Ом)

Точность

±3% или ±5 мВ (что больше)

Синусоидальный сигнал

Частота

0,1 Гц...25 МГц

SFDR

> 40 дБн

THD

> 40 дБн

Импульсный / Прямоугольный сигнал

Частота

0,1 Гц...10 МГц

Пилообразный / треугольный сигнал

Частота

0,1 Гц...1 МГц

Шумовой сигнал

Полоса

25 МГц

Произвольная форма

Частота дискретизации

10 Мвыб/с

Глубина записи

32 К точек

Модуляция

АМ

Форма

синусоидальная, прямоугольная, треугольная, пилообразная

Частота

0,1 Гц...1 МГц

Глубина

0...100%

ЧМ

Форма

синусоидальная, прямоугольная, треугольная, пилообразная

Частота

0,1 Гц...1 МГц

Девиация

зависит от частоты

АМн

Форма

синусоидальная, прямоугольная, треугольная, пилообразная

Частота

0,1 Гц...1 МГц

Глубина

0...100%

ЧМн

Форма

синусоидальная, прямоугольная, треугольная, пилообразная

Частота

0,1 Гц...1 МГц

Диапазон

0,1 Гц...частота несущей/2

Свипирование

Начальная частота

0,1 Гц...25 МГц

Конечная частота

0,1 Гц...25 МГц

Время свипирования

1 мс...10 с

Тип свипирования

линейный, логарифмический

Генератор цифровых последовательностей (паттернов)

Функции

Выход для пробника прямоугольной формы, выход сигналов последовательных шин, счетчик (4-бит), программируемый шаблон (4-бит)

Сигналы последовательных шин

Тип

SPI, I²C, UART, CAN, LIN

Скорость

9600 бит/с...1 Мбит/с

Счетчик (4 бит)

Частота

25 мГц...50 МГц

Программируемый паттерн

Диапазон выборок

20 нс...1 с, вверх / вниз

Частота прямоугольного сигнала

1 мГц...500 кГц

Глубина памяти

8096 бит

Время стояния

50 нс...1 с

Сегментированная память

Количество сегментов

Длина записи

Сегменты

Общая память (на канал)

5 К

34952

174,8 М

10 К

34952

349,5 М

20 К

17476

349,5 М

50 К

6990

349,5 М

100 К

3883

388,3 М

200 К

2056

411,2 М

500 К

852

426 М

1 М

426

426 М

2 М

214

428 М

5 М

85

425 М

10 М

42

420 М

20 М

21

420 М

40 М

10

400 М

80 М

5

400 М

Область активности

Все аналоговые и цифровые каналы, декодирование протоколов и анализ спектров

Архив

Разрешение временных меток

3,2 нс

Воспроизведение

Воспроизведение записанных осциллограмм
Задание начального и конечного кадра
Повтор воспроизведения
Регулировка скорости
Выбор сегмента

Спектр

Источник

аналоговые каналы, результат математические операций, опорные осциллограммы

Шкала

dBm, dBV, Vrms

Параметры

центральная частота, полоса обзора, разрешение RBW, положение строба, шкала по вертикали, положение по вертикали

Полоса обзора (Span)

1 кГц...1,25 ГГц

Разрешение RBW

span/10 ≥ RBW ≥ span/1000

Тип окна

прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)

Тип графика

обычный, удержание максимального, удержание минимального, среднее

Спектрограмма

Тип

радуга, цветовая температура, монохром

Маркеры

Поиск пика

стандартно: минимальный порог
расширенный: минимальный порог, отклонение, максимальная длительность, расстояние до следуюшего пика

Количество маркеров

до 100

Курсоры

В частотной области

уровень, частота, уровень и частота, V - маркер

Измерение

Функции измерения

Гармоники тока

EN 61000-3-2 классы A, B, C, D

MIL-STD-1399

RTCA DO-160

Вход

пусковой ток

качество электроэнергии

потребляемая мощность

Управление силовым преобразователем

анализ модуляции

скорость нарастания

динамическое сопротивление в открытом состоянии

Тракт электропитания

область надежной работы (редактор маски SOA)

включение / выключение

потери при переключении

КПД

Выход

пульсации на выходе

переходная характеристика

выходной спектр

Тип дисплея

диагональ 10,1" WXGA сенсорный (емкостной мультитач)

Разрешение дисплея

1280 (по горизонтали) × 800 (по вертикали) точек

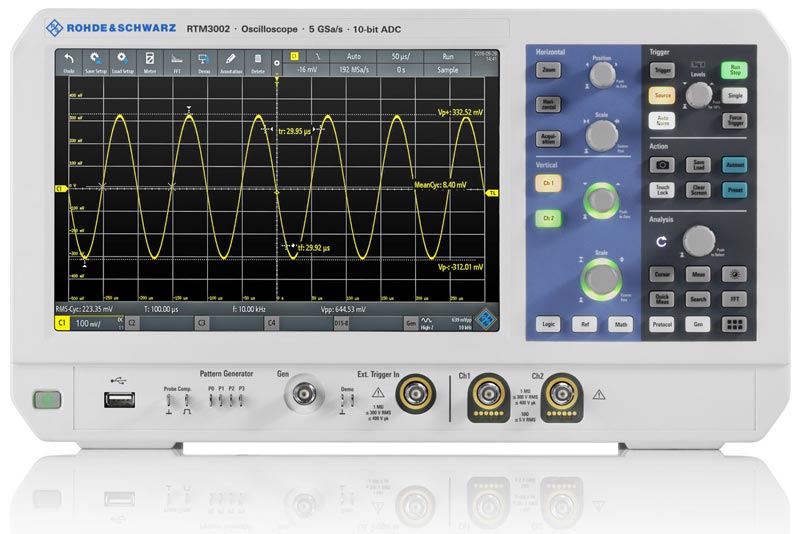

Передняя панель

Входы аналоговых каналов

Тип разъема

BNC

Импеданс

1 MОм ± 1% || 14 пФ ± 1 пФ
или 50 Ом ± 1,5%

Вход внешнего запуска

Тип разъема

BNC

Импеданс

1 MОм ± 1% || 14 пФ ± 1 пФ

Макс. входное напряжение

300 Вскз, 400 Впик

Выход компенсации пробника

Форма сигнала

Меандр

Частота

1 кГц

Амплитуда

Vнижн. = 0 В
Vверхн. = 1,5 В...3,3 В

Интерфейс

USB Host

1 порт, тип.А, версия 2.0

Генератор сигналов
(с опцией R&S^® RTM-B6)

Тип разъема

BNC,
лепестковые Demo lug и Demo GND

Генератор паттернов
(с опцией R&S^® RTM-B6)

Тип разъема

4 лепестка (P3...P0)

Амплитуда

Vнижн. = 0 В
Vверхн. = 1,5 В...3,3 В

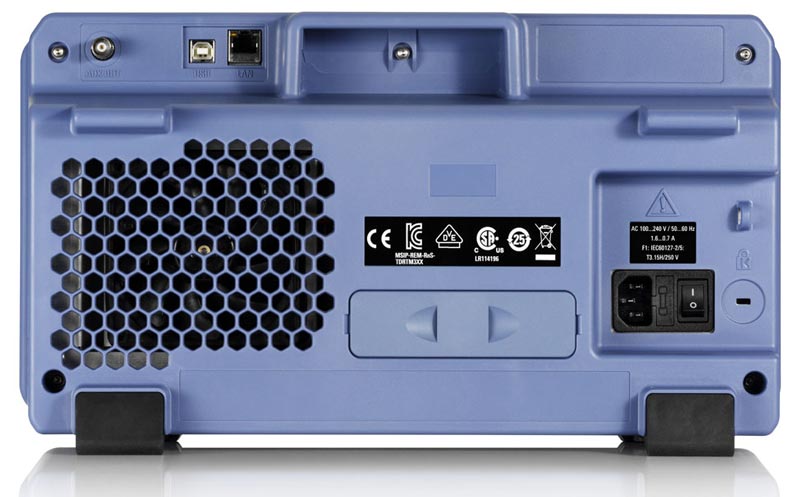

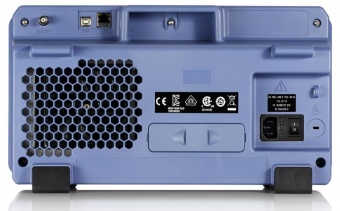

Задняя панель

Интерфейсы

Ethernet (LAN)

1 порт, 1 Гбит

USB-device

1 порт, тип.А, версия 2.0

AUX OUT

Тип разъема

BNC

Функция

выход синхронизации, опорного генератора, импульса тестирования по маске

Выход синхронизации

Выходное напряжение 0...4,8 В (1 МОм), 0...2,4 В (50 Ом)

Выход опорного генератора

Частота 10 МГц ± 3 ppm

Замок для фиксации прибора

Тип

Kensington

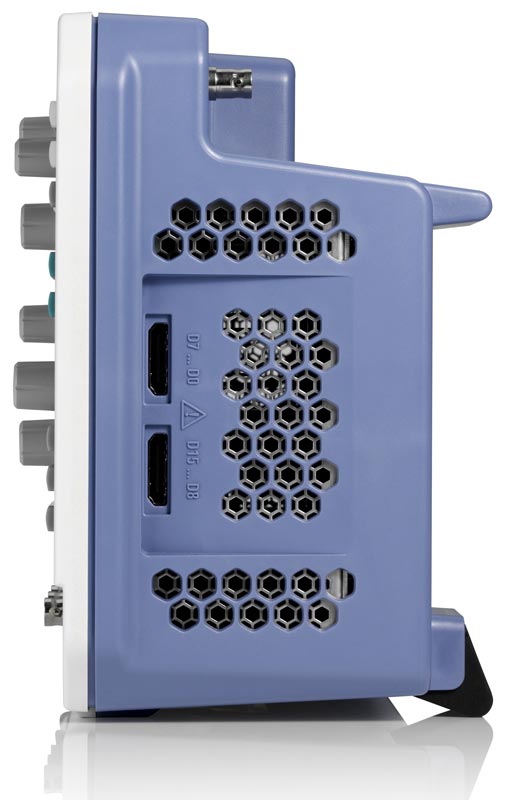

Правая сторона

Выход цифровых каналов

2 логических пробника

D15...D8, D7...D0

Напряжение

100 ... 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<160 Вт

Габаритные размеры

390 мм × 220 мм × 152 мм (Ш*В*Г)

Вес

Около 3,3 кг

Программные опции

Анализ смешанных сигналов для моделей без функции MSO, 400 МГц

R&S® RTM-B1

1335.8988.02

Генератор произвольных сигналов и 4-битных цифровых последовательностей

R&S® RTM-B6

1335.8994.02

Запуск и декодирование сигналов интерфейсов I²C/SPI

R&S® RTM-K1

1335.8807.02

Запуск и декодирование сигналов интерфейсов UART/ RS-232/ RS-422/ RS-485

R&S® RTM-K2

1335.8813.02

Запуск и декодирование сигналов интерфейсов CAN/LIN

R&S® RTM-K3

1335.8820.02

Запуск и декодирование сигналов Audio интерфейсов I²S, LJ, RJ, TDM

R&S® RTM-K5

1335.8842.02

Запуск и декодирование сигналов интерфейсов MIL-STD-1553

R&S® RTM-K6

1335.8859.02

Запуск и декодирование сигналов интерфейсов ARINC 429

R&S® RTM-K7

1335.8865.02

Режим истории и сегментированная память

R&S® RTM-K15

1335.8907.02

Анализ спектра и спектрограмма

R&S® RTM-K18

1335.8913.02

Анализ мощности

R&S® RTM-K31

1335.8920.02

Комплект приложений, состоит из следующих опций:
R&S® RTM-K1, R&S® RTM-K2, R&S® RTM-K3, R&S® RTM-K5, R&S® RTM-K6, R&S® RTM-K7, R&S® RTM-K15, R&S® RTM-K18, R&S® RTM-K31, R&S® RTM-B6)

R&S® RTM-PK1

1335.8942.02

Несимметричные пассивные пробники

500 МГц, 10 МОм, 10:1, 300 В, 10 пФ, 5 мм

R&S® RT-ZP05S

1333.2401.02

500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ, 2,5 мм

R&S® RTM-ZP10

1409.7550.00

38 МГц, 1 МОм, 1:1, 55 В, 39 пФ, 2,5 мм

R&S® RT-ZP1X

1333.1370.02

Активные широкополосные пробники: несимметричные

1,0 ГГц, 10:1, 1 МОм, BNC-интерфейс

R&S® RT-ZS10L

1333.0815.02

1,0 ГГц, активный, 1 МОм, интерфейс пробников Rohde & Schwarz

R&S® RT-ZS10E

1418.7007.02

1,0 ГГц, активный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz

R&S® RT-ZS10

1410.4080.02

1,5 ГГц, активный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz

R&S® RT-ZS20

1410.3502.02

Активные широкополосные пробники: дифференциальные

1,0 ГГц, активный, дифференциальный, 1 МОм, R&S® ProbeMeter, микрокнопка, включает в себя внешний аттенюатор 10:1, 1 МОм, 70 В пост. тока, 46 В перем. тока (пик.), интерфейс пробников Rohde & Schwarz

R&S® RT-ZD10

1410.4715.02

1,5 ГГц, активный, дифференциальный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz

R&S® RT-ZD20

1410.4409.02

Пробник шин питания

2,0 ГГц, 1:1, 50 кОм, ±0,85 В, смещение ±60 В, интерфейс пробников Rohde & Schwarz

R&S® RT-ZPR20

1800.5006.02

Высоковольтные несимметричные пассивные пробники

250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ

R&S® RT-ZH03

1333.0873.02

400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ

R&S® RT-ZH10

1409.7720.02

400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ

R&S® RT-ZH11

1409.7737.02

Высоковольтные пробники: дифференциальные

25 МГц, 20:1/200:1, 4 МОм, 1,4 кВ (CAT III), BNC-интерфейс

R&S® RT-ZD002

1337.9700.02

25 МГц, 10:1/100:1, 4 МОм, 700 В (CAT II), BNC-интерфейс

R&S® RT-ZD003

1337.9800.02

100 МГц, 8 МОм, 1 кВ (СКЗ) (CAT III), BNC-интерфейс

R&S® RT-ZD01

1422.0703.02

200 МГц, 10:1, ±20 В, BNC-интерфейс

R&S® RT-ZD02

1333.0821.02

800 МГц, 10:1, 200 кОм, ±15 В, BNC-интерфейс

R&S® RT-ZD08

1333.0838.02

200 МГц, 250:1/ 25:1, 5 МОм, 750 В (пик.), 300 В CAT III, интерфейс пробников Rohde & Schwarz

R&S® RT-ZHD07

1800.2307.02

100 МГц, 500:1/ 50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz

R&S® RT-ZHD15

1800.2107.02

200 МГц, 500:1/ 50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz

R&S® RT-ZHD16

1800.2207.02

100 МГц, 1000:1/ 100:1, 40 МОм, 6000 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz

R&S® RT-ZHD60

1800.2007.02

Токовые пробники

20 кГц, пост./ перем. ток, 0,01 В/А и 0,001 В/А, ±200 А и ±2000 A, BNC-интерфейс

R&S® RT-ZC02

1333.0850.02

100 кГц, пост./ перем. ток, 0,1 В/А, 30 А, BNC-интерфейс

R&S® RT-ZC03

1333.0844.02

2 МГц, пост./ перем. ток, 0,01 В/А, 500 А (СКЗ), интерфейс пробников Rohde & Schwarz

R&S® RT-ZC05B

1409.8204.02

10 МГц, пост./ перем. ток, 0,01 В/А, 150 А (СКЗ), BNC-интерфейс

R&S® RT-ZC10

1409.7750K02

10 МГц, пост./ перем. ток, 0,01 В/А, 150 А (СКЗ), интерфейс пробников Rohde & Schwarz

R&S® RT-ZC10B

1409.8210.02

50 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde & Schwarz

R&S® RT-ZC15B

1409.8227.02

100 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), BNC-интерфейс

R&S® RT-ZC20

1409.7766K02

100 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde & Schwarz

R&S® RT-ZC20B

1409.8233.02

120 МГц, пост./ перем. ток, 1 В/А, 5 А (СКЗ), BNC-интерфейс

R&S® RT-ZC30

1409.7772K02

Пробники ближнего поля для ЭМС-измерений

Комплект пробников для измерения электромагнитного поля в ближней зоне, от 30 МГц до 3 ГГц

R&S® HZ-15

1147.2736.02

Логические пробники

Логический пробник 400 МГц, 8 каналов

R&S® RT-ZL04

1333.0721.02

Принадлежности для пробников

Источник питания для пробников R&S® RT-ZC10/ 20/ 30

R&S® RT-ZA13

1409.7789.02

Внешний аттенюатор 10:1, 2,0 ГГц, 1,3 пФ, 60 В пост. тока, 42,4 В перем. тока (пик.) для пробников R&S® RT-ZD20/ 30

R&S® RT-ZA15

1410.4744.02

Сумка для пробников

R&S® RT-ZA19

1335.7875.02

Плата коррекции и калибровки силовых измерений

R&S® RT-ZF20

1800.0004.02

3-мерный позиционер с центральной нажимной ручкой для удобной фиксации и позиционирования пробников (ширина интервала: 200 мм, область фиксации: 15 мм)

R&S® RT-ZA1P

1326.3641.02

Дополнительные принадлежности

Передняя крышка

R&S® RTB-Z1

1333.1728.02

Мягкая сумка

R&S® RTB-Z3

1333.1734.02

Комплект для монтажа в стойку

R&S® ZZA-RTB2K

1333.1711.02

Прикладные пакеты

Пакет для низкоскоростных последовательных шин (R&S® RTM3004 + R&S® RTM-K1 + R&S® RTM-K2 + R&S® RTM-K15 + R&S® RTM-B1)

R&S® RTM3K-LSSB

1335.9149P02

Пакет для высоковольтного питания (R&S® RTM3004 + R&S® RT-ZHD60)

R&S® RTM3K-HVP4

1335.9132P04

Пакет источников питания (R&S® RTM3004 + R&S® RTM-K31 + R&S® RT-ZHD07 + R&S® RT-ZC15B)

R&S® RTM3K-PS

1335.9126P02
