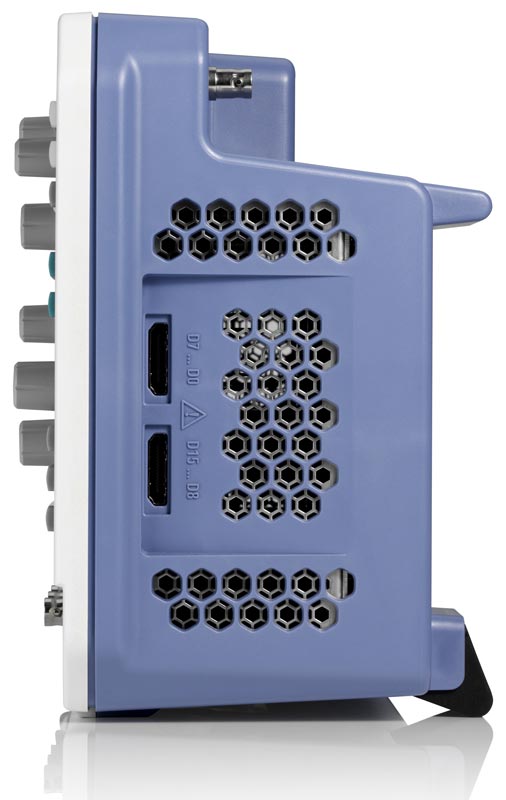

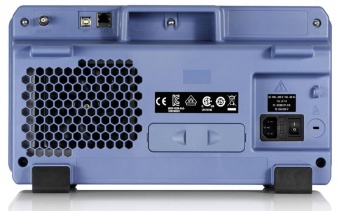

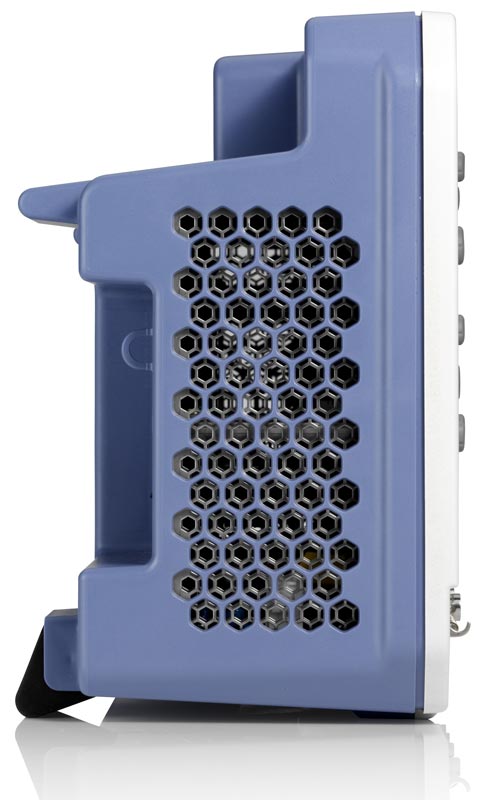

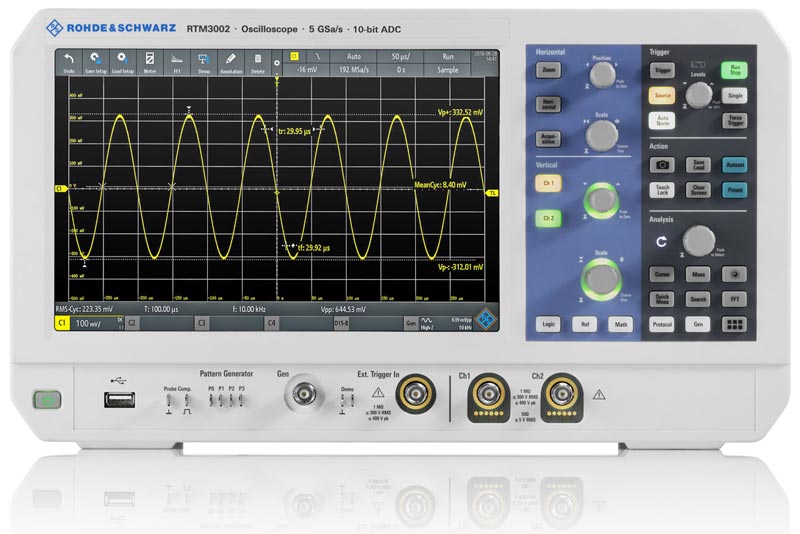

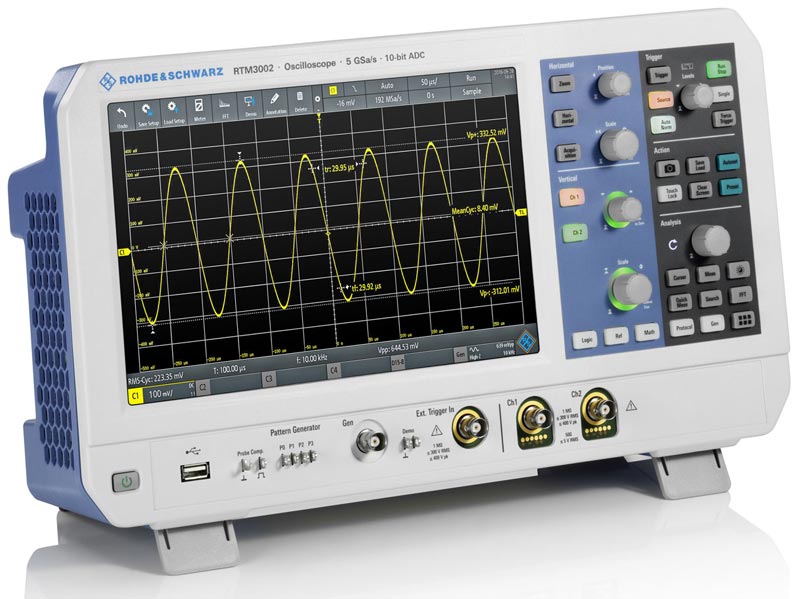

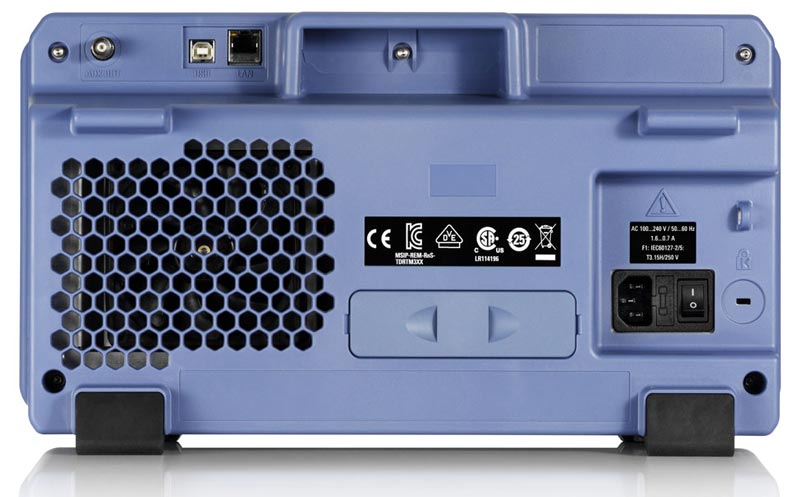

Осциллограф цифровой Rohde & Schwarz RTM3002 с опцией RTM-B222 RTM3K-22

2 аналоговых канала. 16 цифровых каналов (опция). Полоса пропускания (аналоговые каналы) Rohde & Schwarz RTM3002 - 200 МГц; частота дискретизации - 5 Гвыб/с (2,5 Гвыб/с на канал); макс. память - 80 М (40 М на каждый канал), 400 М - сегментируемая память (опция); скорость захвата 64000 осц/сек; вертик. разрешение 10 бит (16 бит в режиме высокого разрешения); коэф. отклонения от 0,5 мВ/дел до 10 В/дел; входной импеданс: 1 МОм/50 ОМ; развертка от 0,5 нс/дел до 500 с/дел. Стандартно 7 типов запуска, опционально I2C/PI, UART/RS-232, CAN/LIN, аудио, ARINC, MIL. Курсорные измерения. 31 автоизмерение; матем. функции; БПФ. Встроенный частотомер 6 разрядов. Цифровой вольтметр. Генератор сигналов произвольной формы и тестовых последовательностей (опция). Спектроанализатор (опция) Интерфейс: USB-host, USB-device, LAN. Дисплей: 10,1" 1280х800 пикселей (WXGA), сенсорный. Вес: 3,3 кг. Размеры: 390 x 220 x 152 мм.

Подробнее

22 827.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

Осциллограф цифровой R&S RTM3002 может включать в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Благодаря широкой функциональности, 10-разрядному АЦП и сенсорному экрану, цифровой осциллограф Rohde & Schwarz RTM3002 является простым и эффективным инструментом для отладки электронных систем всех видов.

Технические характеристики

Характеристика
Полоса пропускания		Аналоговые каналы	200 МГц
Полоса пропускания		Цифровые каналы	400 МГц с опцией R&S^® RTM-B1
Количество каналов		2 аналоговых канала 16 цифровых каналов (с опцией R&S^®RTM-B1) внешний запуск
Регистрация	Режим	Обычный Пиковый детектор Высокое разрешение Огибаюшая Усреднение 2...100000 Огибающая + пиковый детектор Огибающая + высокое разрешение Усреднение + высокое разрешение
	Макс. дискретизация (реальное время)	Аналоговые каналы	5 Гвыб/сек с перемежением каналов 2,5 Гвыб/сек на канал
	Макс. дискретизация (реальное время)	Цифровые каналы	5 Гвыб/сек на канал (один логический пробник) 2,5 Гвыб/сек на канал (два логических пробника)
Вход	Связь по входу	Аналоговые каналы	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы	1 MОм ± 1% \|\| 14 пФ ± 1 пФ или 50 Ом ± 1,5%
	Входной импеданс	Цифровые каналы	100 кОм \|\| 4 пФ
	Макс. входное напряжение	Аналоговые каналы	300 Вскз, 400 Впик (1 МОм) 5 Вскз, макс. 30 Впик (50 Ом)
	Макс. входное напряжение	Цифровые каналы	±40 Впик
Параметры горизонтальной системы	Скорость захвата осциллограмм	Штатно	64000 осц./сек
	Скорость захвата осциллограмм	с опцией R&S^®RTM-K15	700000 осц./сек
	Интерполятор	Аналоговые каналы	sin(x)/x, линейный, выборка и удержание
	Интерполятор	Цифровые каналы	импульс
	Глубина записи	Аналоговые каналы	80 М точек с перемежением каналов 40 М точек
	Глубина записи	Цифровые каналы	80 М точек на канал (один логический пробник) 40 М точек на канал (два логических пробника)
	Сегментированная память	опция R&S^®RTM-K15 (описание см. ниже) 400 М точек



	Коэффициент развертки	0,5 нс/дел ... 500 с/дел
	Коэффициент развертки	0,5 нс/дел ... 500 с/дел
	Погрешность временной базы	±2,5 ppm
	Задержка между каналами	±500 нс
	Задержка между каналами	±500 нс
	Режимы	Y-T, X-Y, zoom, FFT, спектрограмма (с опцией R&S^® RTM-K18)
Параметры вертикальной системы	Вертикальное разрешение	10 бит до 16 бит при прореживании с высоким разрешением
	Вертикальное отклонение	Импеданс 50 Ом	0,5 мВ/дел ... 1 В/дел


		Импеданс 1 МОм	0,5 мВ/дел ... 10 В/дел
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Ограничение аналоговой полосы пропускания	20 МГц, 100 МГц
	Время нарастания	<1,75 нс
	Погрешность коэф. усиления	±1,5% (> 5 мВ/дел) ±2,0% (≤ 5 мВ/дел...≥1 мВ/дел) ±3,0% (< 1 мВ/дел)
	Погрешность коэф. усиления
	Диапазон установки пост. смещения	Импеданс 50 Ом	≥ 112 мВ/дел...1 В/дел	± (30 В - 5 дел х коэф. отклонения)
			≥ 33,8 мВ/дел...111 мВ/дел	± (10 В - 5 дел х коэф. отклонения)
			0,5 мВ/дел...33,6 мВ/дел	± (2 В - 5 дел х коэф. отклонения)
		Импеданс 1 МОм	≥ 515 мВ/дел...10 В/дел	± (250 В - 5 дел х коэф. отклонения)
			≥ 50,5 мВ/дел...510 мВ/дел	± (25 В - 5 дел х коэф. отклонения)
			0,5 мВ/дел...50 мВ/дел	± (2 В - 5 дел х коэф. отклонения)
	Изоляция между каналами	>50 дБ
Измерения и анализ осциллограмм	Курсорные	Тип	вертикальные, горизонтальные, вертикальные и горизонтальные, V-маркер
	Курсорные	Функция	трекинг-режим, двойные курсоры, положение на графике, положение на экране
	Автоматические	Тип измерения	31 автоизмерение напряжение (амплитуда, размах, максимальное, минимальное, среднее, среднеквадратическое, среднее периода, среднеквадратическое периода), выброс (положительный / отрицательный), фаза, частота, период, время нарастания/спада (80%, 90%), длительность импульса (положительный / отрицательный), длительность пачки, коэффициент заполнения (положительный / отрицательный), стандартное отклонение, стандартное отклонение периода, задержка, счет фронтов / импульсов (положительных / отрицательных), период запуска, частота сигнала запуска
		Активные измерения	8
		Опорный уровень	низкий, средний, верхний
		Статистика	максимальное, минимальное, среднее, стандартное отклонение, количество каждого измерения
	Быстрые измерения	при нажатии кнопки доступные измеренные величины выводятся непосредственно на осциллограмму и непрерывно обновляются
		Источник	аналоговые каналы
		На диаграмме	среднее значение, максимальное, минимальное, время нарастания, время спада
		Числовые значения	размах напряжения, среднеквадратическое значение, период, частота
	Функции поиска	Условие	фронт, ширина, пик, время нарастания / спада, рант, данные / такт, шаблон, окно, протокол (с опциями R&S® RTM-K3, RTM-K6, RTM-K7)



		Отображение найденных событий	до 10000 событий
		Количество маркеров	до 32
		Источник	аналоговые каналы, математика, цифровые каналы (с опцией R&S^® RTM-B1)
	Математические операции	Количество формул	до 5
		Тип	сложение, вычитание, умножение, деление, максимум, минимум, возведение в квадрат, квадратный корень, модуль, положительное значение, отрицательное значение, обратная величина, инвертированное значение, десятичный логарифм, натуральный логарифм, дифференцирование, интегрирование
		Источник	аналоговые каналы, математика
	БПФ (FFT окна)	Вид окна	прямоугольник, плоская вершина (Flat Top), Hanning, Blackman, Hamming
		Память	до 128 К
		Устанавл. параметры	начальная частота, конечная частота, центральная частота, полоса обзора, вертикальная шкала, вертикальная позиция, разрешение полосы, строб (временной, позиционный)
		Матем.операции	удержание максимума, удержание минимума, среднее (2...1024)
		Источник	аналоговые каналы, математика, опорные осциллограммы
	Тестирование по маске	Тип	Годен / Не годен с выбором критерия
		Источник	аналоговые каналы
		Реакция на событие	звуковой сигнал, стоп, скриншот, сохранение осциллограммы, выход импульса
		с опцией R&S^® RTM-K15	все сегменты, сегменты с аномалиями
	Цифровой вольтметр	Функции измерения	напряжение DC, ACскз, DC+ACскз
		Источник	аналоговые каналы
		Разрешение	3 разряда
		Количество измерений	4
	Частотомер	Разрешение	6 разрядов
		Измерения	частота, период
		диапазон	0,05 Гц до макс. частоты
	Анализатор протоколов	Анализ сигналов I²C, SPI - опция R&S® RTM-K1 Анализ сигналов UART / RS-232 / RS-422 / RS-485 - опция R&S® RTM-K2 Анализ сигналов CAN и LIN - опция R&S® RTM-K3 Анализ сигналов I²S, LJ, RJ, TDM - опция R&S® RTM-K5 Анализ сигналов MIL-STD-1553 - опция R&S® RTM-K6 Анализ сигналов ARINC 429 - опция R&S® RTM-K7

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Диапазон уровня запуска	Внешний	±5 В
Режим запуска	Авто, обычный, одиночный, заданное количество циклов сбора (с опцией R&S^® RTM-K15)
Режим запуска
Блокировка уровня запуска	51,2 нс ... 13,7 с
Чувствительность триггера	DC, AC, НЧ шумоподавление, режективный НЧ
	ВЧ шумоподавление		1 дел
	внешний		300 мВпп






Типы запуска	стандартно: по фронту, по длительности, видео, по скорости нарастания, рант, логический шаблон, время истечения
Типы запуска	опционально: I²C, SPI - опция R&S® RTM-K1 UART / RS-232 / RS-422 / RS-485 - опция R&S® RTM-K2 CAN и LIN - опция R&S® RTM-K3 I²S, LJ, RJ, TDM - опция R&S® RTM-K5 MIL-STD-1553 - опция R&S® RTM-K6 ARINC 429 - опция R&S® RTM-K7
Запуск по фронту	условие запуска		нарастающий, спадающий, нарастающий & спадающий
	связь		запуск А	DC, AC, ВЧ шумоподавление (>100 кГц), НЧ шумоподавление (< 10 кГц), режективный (100 МГц)
			запуск B	DC
			запуск B	DC
	источник запуска		запуск А	аналоговые и цифровые каналы, внешний
	источник запуска		запуск B	аналоговые каналы, цифровые каналы
Запуск по длительности импульса	условие запуска		>, <, =, ≠, внутри диапазона, вне диапазона
	полярность		положительная, отрицательная
	диапазон установок		3,2 нс ... 6,8 с
	источник запуска		аналоговые каналы, цифровые каналы, внешний
Запуск по видеосигналу	условие запуска		выбор: строка, все строки, четный кадр, нечетный кадр, все кадры
	полярность		положительная, отрицательная
	стандарты		PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p
	источник запуска		аналоговые каналы, внешний
Запуск по скорости нарастания	условие запуска		>, <, =, ≠, внутри диапазона, вне диапазона
	полярность		нарастающий, спадающий, оба
	диапазон установок		3,2 нс ... 6,8 с
	источник запуска		аналоговые каналы
Запуск по ранту	полярность		положительная, отрицательная, обе


	источник запуска		аналоговые каналы
Запуск по шаблону	функция		AND, OR, TRUE, FALSE
	условие запуска		логическое состояние между активными каналами
	состояние канала		высокий, низкий, не определен


	источник запуска		аналоговые каналы, цифровые каналы
Запуск по времени истечения	условие запуска		>
	уровень		высокий, низкий, высокий или низкий
	диапазон установок		3,2 нс ... 6,8 с
	источник запуска		аналоговые каналы, цифровые каналы
I²C запуск (опция R&S^® RTM-K1)	Условие запуска		старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу
	Разрядность адреса		7 бит, 10 бит
	Разрядность данных		8 бит
	Скорость		до 10 Мбит/с
SPI запуск (опция R&S^® RTM-K1)	Условие запуска		начало фрейма, конец фрейма, номер бита, шаблон данных
	Разрядность данных шаблона		1 бит ... 32 бит
	Выбор номера бита		0 ... 4095
	Скорость		до 25 Мбит/с
RS-232 / UART / RS-422 / RS-485 запуск (опция R&S^® RTM-K2)	Условие запуска		стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия
	Скорость		300 бит/с ... 1 Мбит/с или пользовательская в диапазоне до 6 Мбит/с
	Разрядность		5 бит ... 9 бит
CAN запуск (опция R&S^® RTM-K3)	Тип сигнала		CAN_H, CAN_L
	Условие запуска		Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, формы, АСК)
	Скорость		10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 100 бит/с до 8 Мбит/с
	Точки выборки		10% ~ 90%
	Идентификатор		Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
	Установка данных		шаблон данных (до 8 бит); условие (>, <, =, ≠)
LIN запуск (опция R&S^® RTM-K3)	Конфигурация шины		1.3, 2.x или SAE J602; смешанная
	Условие запуска		Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)
	Скорость		1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с
	Полярность		Активная верхняя или активная нижняя
	Идентификатор		Диапазон (от 0d до 63d); условие (>, <, =, ≠)
	Установка данных		шаблон данных (до 8 бит); условие (>, <, =, ≠)
I²S, LJ, RJ, TDM (опция R&S^® RTM-K5)
MIL-STD-1553 (опция R&S^® RTM-K6)
ARINC 429 (опция R&S^® RTM-K7)

Логический анализатор (опция R&S^® RTM-B1)

Вертикальная система	Входные каналы	16 логических каналов (D0~D15)
	Входной интерфейс	100 кОм ± 2 % \|\| 4 пФ
	Максимальная входная частота	400 МГц
	Максимальное входное напряжение	±40 Впик
	Минимальное входное напряжение	500 мВп-п
	Конфигурация	D0~D3, D4~D7, D8~D11, D12~D15
	Пороговый уровень	пользовательский: ±8 В (с шагом 25 мВ) предустановки: CMOS 2.5 В, TTL 1.4 В, ECL -1.3 В

	Точность установки порогового уровня	±(100 мВ + 3% установ. значения)
Горизонтальная система	Сдвиг фаз	±200 нс
Регистрация	Частота дискретизации	5 Гвыб/сек на канал (один логический пробник) 2,5 Гвыб/сек на канал (два логических пробника)
	Глубина записи	80 М точек на канал (один логический пробник) 40 М точек на канал (два логических пробника)

Генератор сигналов и генератор паттернов (опция R&S^®RTM-B6)

Генератор сигналов
Вертикальное разрешение			14 бит
Частота дискретизации			250 Мвыб/сек
Амплитуда	Уровень		20 мВп-п ... 10 Вп-п (высокий импеданс) 10 мВп-п ... 5 Вп-п (50 Ом)
	Точность		±3%
Смещение	Уровень		±5 В (высокий импеданс) ±2,5 В (50 Ом)
	Точность		±3% или ±5 мВ (что больше)
Синусоидальный сигнал	Частота		0,1 Гц...25 МГц
	SFDR		> 40 дБн
	THD		> 40 дБн
Импульсный / Прямоугольный сигнал	Частота		0,1 Гц...10 МГц
Пилообразный / треугольный сигнал	Частота		0,1 Гц...1 МГц
Шумовой сигнал	Полоса		25 МГц
Произвольная форма	Частота дискретизации		10 Мвыб/с
	Глубина записи		32 К точек
Модуляция	АМ	Форма	синусоидальная, прямоугольная, треугольная, пилообразная
		Частота	0,1 Гц...1 МГц
		Глубина	0...100%
	ЧМ	Форма	синусоидальная, прямоугольная, треугольная, пилообразная
		Частота	0,1 Гц...1 МГц
		Девиация	зависит от частоты
	АМн	Форма	синусоидальная, прямоугольная, треугольная, пилообразная
		Частота	0,1 Гц...1 МГц
		Глубина	0...100%
	ЧМн	Форма	синусоидальная, прямоугольная, треугольная, пилообразная
		Частота	0,1 Гц...1 МГц
		Диапазон	0,1 Гц...частота несущей/2
Свипирование	Начальная частота		0,1 Гц...25 МГц
	Конечная частота		0,1 Гц...25 МГц
	Время свипирования		1 мс...10 с
	Тип свипирования		линейный, логарифмический
Генератор цифровых последовательностей (паттернов)
Функции			Выход для пробника прямоугольной формы, выход сигналов последовательных шин, счетчик (4-бит), программируемый шаблон (4-бит)
Сигналы последовательных шин	Тип		SPI, I²C, UART, CAN, LIN
	Скорость		9600 бит/с...1 Мбит/с
Счетчик (4 бит)	Частота		25 мГц...50 МГц
Программируемый паттерн	Диапазон выборок		20 нс...1 с, вверх / вниз
	Частота прямоугольного сигнала		1 мГц...500 кГц
	Глубина памяти		8096 бит
	Время стояния		50 нс...1 с

Архив и сегментированная память (опция R&S^® RTM-K15)

Сегментированная память	Количество сегментов	Длина записи	Сегменты	Общая память (на канал)
		5 К	34952	174,8 М
		10 К	34952	349,5 М
		20 К	17476	349,5 М
		50 К	6990	349,5 М
		100 К	3883	388,3 М
		200 К	2056	411,2 М
		500 К	852	426 М
		1 М	426	426 М
		2 М	214	428 М
		5 М	85	425 М
		10 М	42	420 М
		20 М	21	420 М
		40 М	10	400 М
		80 М	5	400 М
	Область активности	Все аналоговые и цифровые каналы, декодирование протоколов и анализ спектров
Архив	Разрешение временных меток	3,2 нс
Архив	Воспроизведение	Воспроизведение записанных осциллограмм Задание начального и конечного кадра Повтор воспроизведения Регулировка скорости Выбор сегмента

Анализ спектров (опция R&S^® RTM-K18)

Спектр	Источник	аналоговые каналы, результат математические операций, опорные осциллограммы

	Шкала	dBm, dBV, Vrms
	Параметры	центральная частота, полоса обзора, разрешение RBW, положение строба, шкала по вертикали, положение по вертикали
	Полоса обзора (Span)	1 кГц...1,25 ГГц
	Разрешение RBW	span/10 ≥ RBW ≥ span/1000
	Тип окна	прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)

	Тип графика	обычный, удержание максимального, удержание минимального, среднее
Спектрограмма	Тип	радуга, цветовая температура, монохром
Маркеры	Поиск пика	стандартно: минимальный порог расширенный: минимальный порог, отклонение, максимальная длительность, расстояние до следуюшего пика
	Количество маркеров	до 100

Курсоры	В частотной области	уровень, частота, уровень и частота, V - маркер

Анализ электрической мощности (опция R&S^® RTM-K31)

Измерение	Функции измерения
Гармоники тока	EN 61000-3-2 классы A, B, C, D
	MIL-STD-1399
	RTCA DO-160
Вход	пусковой ток
	качество электроэнергии
	потребляемая мощность
Управление силовым преобразователем	анализ модуляции
	скорость нарастания
	динамическое сопротивление в открытом состоянии
Тракт электропитания	область надежной работы (редактор маски SOA)
	включение / выключение
	потери при переключении
	КПД
Выход	пульсации на выходе
	переходная характеристика
	выходной спектр

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1" WXGA сенсорный (емкостной мультитач)
Разрешение дисплея	1280 (по горизонтали) × 800 (по вертикали) точек

Входы и выходы

Передняя панель	Входы аналоговых каналов	Тип разъема	BNC
		Импеданс	1 MОм ± 1% \|\| 14 пФ ± 1 пФ или 50 Ом ± 1,5%
		Импеданс	1 MОм ± 1% \|\| 14 пФ ± 1 пФ или 50 Ом ± 1,5%
	Вход внешнего запуска	Тип разъема	BNC
		Импеданс	1 MОм ± 1% \|\| 14 пФ ± 1 пФ
		Макс. входное напряжение	300 Вскз, 400 Впик
	Выход компенсации пробника	Форма сигнала	Меандр
		Частота	1 кГц
		Амплитуда	Vнижн. = 0 В Vверхн. = 1,5 В...3,3 В
	Интерфейс	USB Host	1 порт, тип.А, версия 2.0
	Генератор сигналов (с опцией R&S^® RTM-B6)	Тип разъема	BNC, лепестковые Demo lug и Demo GND
	Генератор паттернов (с опцией R&S^® RTM-B6)	Тип разъема	4 лепестка (P3...P0)
	Генератор паттернов (с опцией R&S^® RTM-B6)	Амплитуда	Vнижн. = 0 В Vверхн. = 1,5 В...3,3 В
Задняя панель	Интерфейсы	Ethernet (LAN)	1 порт, 1 Гбит
	Интерфейсы	USB-device	1 порт, тип.А, версия 2.0
	AUX OUT	Тип разъема	BNC
		Функция	выход синхронизации, опорного генератора, импульса тестирования по маске
		Выход синхронизации	Выходное напряжение 0...4,8 В (1 МОм), 0...2,4 В (50 Ом)
		Выход опорного генератора	Частота 10 МГц ± 3 ppm
	Замок для фиксации прибора	Тип	Kensington
Правая сторона	Выход цифровых каналов	2 логических пробника	D15...D8, D7...D0

Питание

Напряжение	100 ... 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<160 Вт

Массо-габаритные параметры

Габаритные размеры	390 мм × 220 мм × 152 мм (ШВГ)
Вес	Около 3,3 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

Осциллограф
Пассивный пробник 500 МГц на каждый канал
Кабель питания

Дополнительная комплектация

Программные опции
Анализ смешанных сигналов для моделей без функции MSO, 400 МГц	R&S® RTM-B1	1335.8988.02
Генератор произвольных сигналов и 4-битных цифровых последовательностей	R&S® RTM-B6	1335.8994.02
Запуск и декодирование сигналов интерфейсов I²C/SPI	R&S® RTM-K1	1335.8807.02
Запуск и декодирование сигналов интерфейсов UART/ RS-232/ RS-422/ RS-485	R&S® RTM-K2	1335.8813.02
Запуск и декодирование сигналов интерфейсов CAN/LIN	R&S® RTM-K3	1335.8820.02
Запуск и декодирование сигналов Audio интерфейсов I²S, LJ, RJ, TDM	R&S® RTM-K5	1335.8842.02
Запуск и декодирование сигналов интерфейсов MIL-STD-1553	R&S® RTM-K6	1335.8859.02
Запуск и декодирование сигналов интерфейсов ARINC 429	R&S® RTM-K7	1335.8865.02
Режим истории и сегментированная память	R&S® RTM-K15	1335.8907.02
Анализ спектра и спектрограмма	R&S® RTM-K18	1335.8913.02
Анализ мощности	R&S® RTM-K31	1335.8920.02
Комплект приложений, состоит из следующих опций: R&S® RTM-K1, R&S® RTM-K2, R&S® RTM-K3, R&S® RTM-K5, R&S® RTM-K6, R&S® RTM-K7, R&S® RTM-K15, R&S® RTM-K18, R&S® RTM-K31, R&S® RTM-B6)	R&S® RTM-PK1	1335.8942.02
Несимметричные пассивные пробники
500 МГц, 10 МОм, 10:1, 300 В, 10 пФ, 5 мм	R&S® RT-ZP05S	1333.2401.02
500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ, 2,5 мм	R&S® RTM-ZP10	1409.7550.00
38 МГц, 1 МОм, 1:1, 55 В, 39 пФ, 2,5 мм	R&S® RT-ZP1X	1333.1370.02
Активные широкополосные пробники: несимметричные
1,0 ГГц, 10:1, 1 МОм, BNC-интерфейс	R&S® RT-ZS10L	1333.0815.02
1,0 ГГц, активный, 1 МОм, интерфейс пробников Rohde & Schwarz	R&S® RT-ZS10E	1418.7007.02
1,0 ГГц, активный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz	R&S® RT-ZS10	1410.4080.02
1,5 ГГц, активный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz	R&S® RT-ZS20	1410.3502.02
Активные широкополосные пробники: дифференциальные
1,0 ГГц, активный, дифференциальный, 1 МОм, R&S® ProbeMeter, микрокнопка, включает в себя внешний аттенюатор 10:1, 1 МОм, 70 В пост. тока, 46 В перем. тока (пик.), интерфейс пробников Rohde & Schwarz	R&S® RT-ZD10	1410.4715.02
1,5 ГГц, активный, дифференциальный, 1 МОм, R&S® ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz	R&S® RT-ZD20	1410.4409.02
Пробник шин питания
2,0 ГГц, 1:1, 50 кОм, ±0,85 В, смещение ±60 В, интерфейс пробников Rohde & Schwarz	R&S® RT-ZPR20	1800.5006.02
Высоковольтные несимметричные пассивные пробники
250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ	R&S® RT-ZH03	1333.0873.02
400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ	R&S® RT-ZH10	1409.7720.02
400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ	R&S® RT-ZH11	1409.7737.02
Высоковольтные пробники: дифференциальные
25 МГц, 20:1/200:1, 4 МОм, 1,4 кВ (CAT III), BNC-интерфейс	R&S® RT-ZD002	1337.9700.02
25 МГц, 10:1/100:1, 4 МОм, 700 В (CAT II), BNC-интерфейс	R&S® RT-ZD003	1337.9800.02
100 МГц, 8 МОм, 1 кВ (СКЗ) (CAT III), BNC-интерфейс	R&S® RT-ZD01	1422.0703.02
200 МГц, 10:1, ±20 В, BNC-интерфейс	R&S® RT-ZD02	1333.0821.02
800 МГц, 10:1, 200 кОм, ±15 В, BNC-интерфейс	R&S® RT-ZD08	1333.0838.02
200 МГц, 250:1/25:1, 5 МОм, 750 В (пик.), 300 В CAT III, интерфейс пробников Rohde & Schwarz	R&S® RT-ZHD07	1800.2307.02
100 МГц, 500:1/50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz	R&S® RT-ZHD15	1800.2107.02
200 МГц, 500:1/50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz	R&S® RT-ZHD16	1800.2207.02
100 МГц, 1000:1/100:1, 40 МОм, 6000 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz	R&S® RT-ZHD60	1800.2007.02
Токовые пробники
20 кГц, пост./ перем. ток, 0,01 В/А и 0,001 В/А, ±200 А и ±2000 A, BNC-интерфейс	R&S® RT-ZC02	1333.0850.02
100 кГц, пост./ перем. ток, 0,1 В/А, 30 А, BNC-интерфейс	R&S® RT-ZC03	1333.0844.02
2 МГц, пост./ перем. ток, 0,01 В/А, 500 А (СКЗ), интерфейс пробников Rohde & Schwarz	R&S® RT-ZC05B	1409.8204.02
10 МГц, пост./ перем. ток, 0,01 В/А, 150 А (СКЗ), BNC-интерфейс	R&S® RT-ZC10	1409.7750K02
10 МГц, пост./ перем. ток, 0,01 В/А, 150 А (СКЗ), интерфейс пробников Rohde & Schwarz	R&S® RT-ZC10B	1409.8210.02
50 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde & Schwarz	R&S® RT-ZC15B	1409.8227.02
100 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), BNC-интерфейс	R&S® RT-ZC20	1409.7766K02
100 МГц, пост./ перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde & Schwarz	R&S® RT-ZC20B	1409.8233.02
120 МГц, пост./ перем. ток, 1 В/А, 5 А (СКЗ), BNC-интерфейс	R&S® RT-ZC30	1409.7772K02
Пробники ближнего поля для ЭМС-измерений
Комплект пробников для измерения электромагнитного поля в ближней зоне, от 30 МГц до 3 ГГц	R&S® HZ-15	1147.2736.02
Логические пробники
Логический пробник 400 МГц, 8 каналов	R&S® RT-ZL04	1333.0721.02
Принадлежности для пробников
Источник питания для пробников R&S® RT-ZC10/ 20/ 30	R&S® RT-ZA13	1409.7789.02
Внешний аттенюатор 10:1, 2,0 ГГц, 1,3 пФ, 60 В пост. тока, 42,4 В перем. тока (пик.) для пробников R&S® RT-ZD20/ 30	R&S® RT-ZA15	1410.4744.02
Сумка для пробников	R&S® RT-ZA19	1335.7875.02
Плата коррекции и калибровки силовых измерений	R&S® RT-ZF20	1800.0004.02
3-мерный позиционер с центральной нажимной ручкой для удобной фиксации и позиционирования пробников (ширина интервала: 200 мм, область фиксации: 15 мм)	R&S® RT-ZA1P	1326.3641.02
Дополнительные принадлежности
Передняя крышка	R&S® RTB-Z1	1333.1728.02
Мягкая сумка	R&S® RTB-Z3	1333.1734.02
Комплект для монтажа в стойку	R&S® ZZA-RTB2K	1333.1711.02
Прикладные пакеты
Пакет для высоковольтного питания (R&S® RTM3002 + R&S® RT-ZHD60)	R&S® RTM3K-HVP2	1335.9132P02

Купить осциллограф Rohde & Schwarz (Роде Шварц) RTM3002 с опцией RTM-B222 RTM3K-22 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Варианты написания: R&S RTM3002 с опцией RTM-B222 RTM3K-22.

Персональные рекомендации
