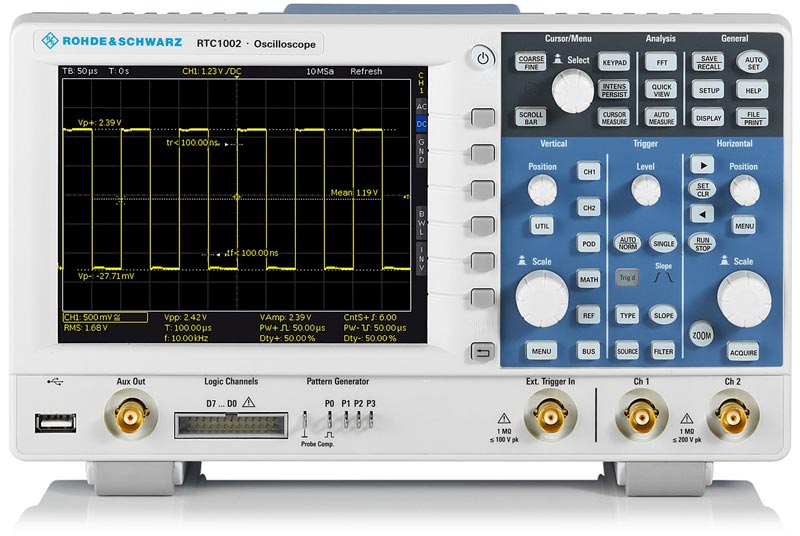

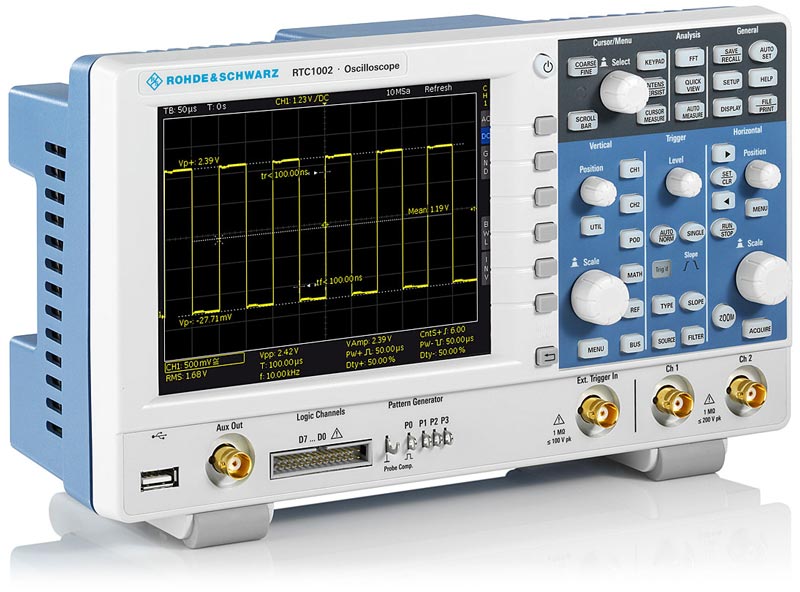

Осциллограф Rohde & Schwarz RTC1002

Характеристика

Значение

Полоса пропускания

50 MГц
70 МГц с опцией R&S^®RTC-B220
100 МГц с опцией R&S^®RTC-B221
200 МГц с опцией R&S^®RTC-B222 (≥5 мВ/дел)
300 МГц с опцией R&S^®RTC-B223 (≥5 мВ/дел)

Количество каналов

2 канала + внешний запуск

Регистрация

Режим

Обычный
Пиковый детектор
Усреднение (2...1024)
Высокое разрешение
Огибающая
Фильтр
Сглаживание

Макс. дискретизация (реальное время)

1 млрд отсчетов/с;
2 млрд отсчетов/с в режиме чередования

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм ± 2 % || 14 пФ ± 2 пФ

Максимальное входное напряжение

200 Впик
5 Вскз (свыше 100 кГц)

Параметры
горизонтальной системы

Скорость захвата осциллограмм

10000 осц./сек

Интерполятор

sin(x)/x, линейный, выборка и удержание

Глубина записи

1 млн отсчетов;
2 млн отсчетов/с в режиме чередования;

Коэффициент развертки

1 нс/дел ~ 100 с/дел

Погрешность временной базы

±50 ppm

Задержка между каналами

±120 нс

Режимы

Y-T, X-Y, zoom, FFT, самописец ≥ 50 мс/дел

Параметры вертикальной системы

Вертикальное разрешение

8 бит, до 16 бит при прореживании с высоким разрешением

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±15 В

Низкочастотный предел

≤2 Гц ( на входе BNC)

Время нарастания

≤7 нс
≤5 нс с опцией R&S^®RTC-B221
≤3,5 нс с опцией R&S^®RTC-B221
≤1,75 нс с опцией R&S^®RTC-B222
≤1,15 нс с опцией R&S^®RTC-B223

Погрешность коэф. усиления

±3%

Изоляция между каналами

≥35 дБ

Измерения и анализ осциллограмм

Курсорные

амплитудные (V1, V2, ∆V), временные (t1, t2, ∆t, 1/∆t), измерение отношений (по X и Y), счет импульсов и фронтов (положительный / отрицательный), пиковые значения (размах, макс., мин.), среднеквадратическое значение, среднее значение и среднеквадратическое отклонение, скважность (положительная / отрицательная), крест-фактор, время нарастания / спада, маркер отношений

Автоматические

31 автоизмерение
длительность пакета, количество положительных / отрицательных импульсов, количество спадающих / нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик положительный / отрицательныхй, частота, период, амплитуда, уровень основания, положительный / отрицательный выброс, длительность импульса, коэффициент заполнения положительных / отрицательных, время нарастания / спада, задержка, фаза

Отображение

6 измерения одновременно

Маркер

до 8 маркеров

Быстрые измерения

при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются:
размах напряжения, положительный / отрицательный пик, время нарастания / спада, среднее значение, среднеквадратическое значение, период, частота

Частотомер

встроенный, 5 разрядов (период, частота), диапазон 0,03 Гц...до макс. частоты, 2 измерения

Быстрые математические операции

A+B, A-B, A*B, A/ B, FFT

Расширенные математические функции

сложение, вычитание, умножение, деление, максимум, минимум, возведение в квадрат, квадратный корень, модуль, положительное значение, отрицательное значение, обратная величина, инвертированное значение, десятичный логарифм, натуральный логарифм, дифференцирование, интегрирование, ФНЧ с БИХ, ФВЧ с БИХ
Редактор формул
Выбор единиц измерения

БПФ (FFT окна)

Вид окна: прямоугольник, Hanning, Blackman, Hamming
Память: 2К ... 128К
Шкала: dBm, dBV, Vrms
Курсорные измерения: 2 курсора
Источник: аналоговые каналы

Цифровой вольтметр

Функции измерения: напряжение DC, ACскз, DC+ACскз
Источник: аналоговые каналы
Разрешение: 3 разряда
Количество измерений: до 4

Тестирование по маске

Годен / Не годен с выбором критерия;
Реакция на событие (звуковой сигнал, стоп, скриншот, сохранение осциллограммы, выход импульса на AUX OUT)
Источник: аналоговые каналы

Опорные осциллограммы

Одновременно отображаемые 4
Источник: аналоговые каналы, цифровые каналы, математические операции, опорные

Тестер компонентов

Параметры: напряжение (X), ток (Y)
Выбираемые частота 50 Гц, 200 Гц

Выход тестера компонентов (Aux Out):
макс.выходное напряжение 10 Впик ±5% (открытый контур)
макс.выходной ток 10 мА ±10% (замкнутый контур)

Декодирование

I²C / SPI (опция R&S^®RTC-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&C^®RTB-K2)
CAN / LIN (опция R&S^®RTC-K3)
подробные характеристики см. полное описание

Характеристики

Значене

Диапазон уровня запуска

Внутренний

±15 делений от центра экрана

EXT

±5 В

Режим запуска

Авто, обычный, одиночный

Блокировка уровня запуска

50 нс ~ 10 с

Чувствительность триггера

<0,8 дел (≥ 5 мВ/дел); <1,5 дел (<5 мВ/дел) - при DC, AC, ФНЧ
<1 дел - при ФВЧ
<1,5 дел - при шумоподавлении

Типы запуска

стандартно: по фронту, по длительности, видео, по логическому шаблону

опционально: I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN

Запуск по фронту

условие запуска

нарастающий, спадающий, нарастающий и спадающий

связь

DC, AC, НЧ шумоподавление (>5 кГц), ВЧ шумоподавление (< 30 кГц), режективный фильтр

источник запуска

аналоговые каналы, внешний, сеть; цифровые каналы (с опцией R&S^®RTC-B1)

Запуск по длительности импульса

условие запуска

>, <, =, ≠, внутри диапазона, вне диапазона

полярность

положительная, отрицательная

диапазон установок

8 нс ~ 17,1 с

источник запуска

аналоговые каналы; цифровые каналы (с опцией R&S^®RTC-B1)

Запуск по видеосигналу

условие запуска

выбор: строка, все строки, четный кадр, нечетный кадр, все кадры

полярность

положительная, отрицательная

диапазон установок

PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p

источник запуска

аналоговые каналы

Запуск по шаблону

событие запуска

логическое состояние между двумя активными каналами

условие

True / False

состояние канала

высокий, низкий, не определен

временные условия

>, <, =, ≠, внутри диапазона, вне диапазона

временной диапазон

8 нс ~ 17,1 с

источник запуска

аналоговые каналы; цифровые каналы (с опцией R&S^®RTC-B1)

Запуск по истечении времени (TimeOut)

Фронт

нарастающий, спадающий, нарастающий&спадающий

Установка времени

6,4 нс ~ 15 с

RS-232 / UART / RS-422 / RS-485 запуск
(опция R&S^®RTC-K2)

Полярность

положительная, отрицательная

Условие запуска

стартовый бит, начало пакета, любой символ, номер символа, шаблон символов, ошибка четности, ошибка конца пакета или данных, нарушение условия

Скорость

300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит/с
/128 / 256 кбит/с
1 Мбит/с
или пользовательская до 3 Мбит/с

Разрядность

5 бит ~ 9 бит

I²C запуск
(опция R&S^®RTC-K1)

Условие запуска

старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу

Разрядность адреса

7 бит, 10 бит

Скорость

до 10 Мбит/с

Разрядность данных

8 бит

SPI запуск
(опция R&S^®RTC-K1)

Условие

начало фрейма, конец фрейма, номер бита, шаблон данных

Разрядность данных шаблона

1 бит ~ 32 бит

Выбор номера бита

0 ~ 4095

Скорость

до 25 Мбит/с

CAN запуск
(опция R&S^®RTC-K3)

Тип сигнала

CAN_H, CAN_L

Условие запуска

Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК)

Скорость

10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 100 бит/с до 2 Мбит/с

Точки выборки

10% ~ 95%

Идентификатор

Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)

Установка данных

шаблон данных (до 8 бит); условие (>, <, =, ≠)

LIN запуск
(опция R&S^®RTC-K3)

Конфигурация шины

1.3, 2.x или SAE J602; смешанная

Условие запуска

Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)

Скорость

1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с

Полярность

Активная верхняя или активная нижняя

Идентификатор

Диапазон (от 0d до 63d); условие (>, <, =, ≠)

Установка данных

шаблон данных (до 8 бит); условие (>, <, =, ≠)

Вертикальная система

Входные каналы

8 логических каналов (D7~D0)

Отображение

4 измерения одновременно

Входной интерфейс

100 кОм ±2% || 4 пФ

Максимальная входная частота

300 МГц

Максимальное входное напряжение

±40 Впик

Минимальное входное напряжение

300 мВп-п (маленький гистерезис)
800 мВп-п (средний гистерезис)
1500 мВп-п (большой гистерезис)

Пороговый уровень

пользовательский: -2 В...8 В (с шагом 10 мВ)
предустановки: CMOS, TTL, ECL

Точность установки порогового уровня

±(100 мВ + 3% установ. значения)

Горизонтальная система

Сдвиг фаз между каналами

1 нс

Регистрация

Частота дискретизации

1 Гвыб/с на канал

Глубина записи

1 М точек на канал

Генератор сигналов

Вертикальное разрешение

8 бит

Частота дискретизации

978 Квыб/сек

Амплитуда

Уровень

60 мВ ... 6 В (высокий импеданс)

Точность

±3% (1 кГц)

Смещение

Уровень

±3 (высокий импеданс)

Точность

±3% или ±25 мВ (что больше)

Синусоидальный сигнал

Частота

0,1 Гц...50 кГц

Импульсный / Прямоугольный сигнал

Частота

0,1 Гц...10 кГц

Пилообразный / треугольный сигнал

Частота

0,1 Гц...10 кГц

Генератор шаблонов

Функции

Выход для пробника прямоугольной формы, выход сигналов последовательных шин, счетчик (4-бит), программируемый шаблон (4-бит)

Амплитуда

около 2,5 Впик-пик

Сигналы последовательных шин

Тип

SPI, I²C, UART, CAN, LIN

Скорость

9600 бит/с; 115,2 кбит/с; 1 Мбит/с (UART)
100 кбит/с; 250 кбит/с; 1 Мбит/с (SPI)
100 кбит/с; 400 кбит/с; 1000 кБит/с; 3400 кбит/с (I²C)
50 кбит/с; 100 кбит/с; 1 Мбит/с (CAN)
0,6 кбит/с; 10,417 кбит/с; 19 кбит/с (LIN)

Счетчик (4 бит)

Частота

100 мГц...50 МГц

Прямоугольный сигнал

Частота

1 мГц...500 кГц

Коэф.заполнения

1%...99%

Программируемый шаблон

Диапазон выборок

20 нс...42 с, вверх / вниз

Глубина памяти

2048 бит

Время стояния

20 нс ... 42 с

Тип дисплея

диагональ 6,5" XGA

Разрешение дисплея

640 (по горизонтали) × 480 (по вертикали) точек

Послесвечение

50 мс ~ 9,6 с, бесконечно

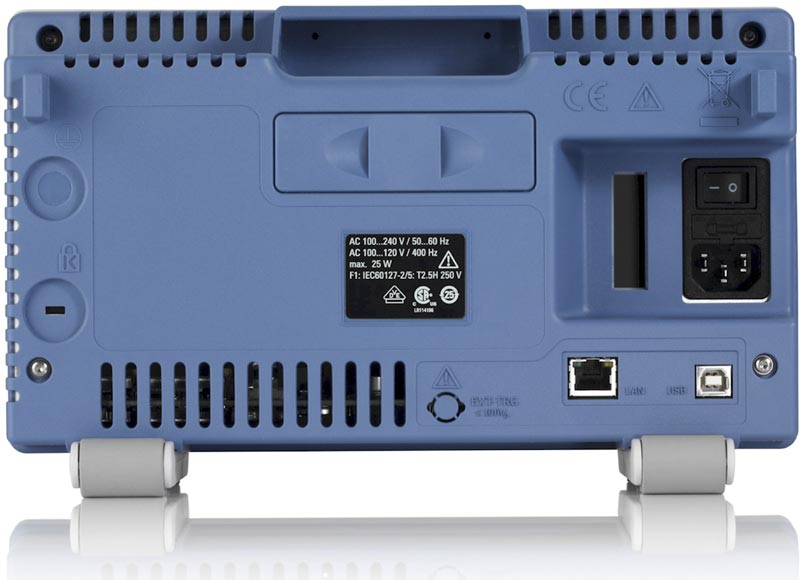

Интерфейсы

USB Host 2.0, USB-device 2.0, LAN

Выход AUX (BNC)

Выход синхронизации
Выход импульса Годен / Не годенl
Выход опорного генератора 10 МГц
Выход генератора сигнала (при установленной опции R&S^®RTC-B6)

Выход компенсации пробников

Макс. выходное напряжение: 2,4 Впик
Мин. выходное напряжение: 0 В
Частота 1 кГц или 1 МГц

Выходы генератора шаблонов
(опция R&S^®RTC-B6)

4 лепестка (P3 ~ P0)

Входы цифровых каналов
(опция R&S^®RTC-B1)

8 каналов (D7 ~ D0)

Вход внешнего запуска (BNC)

импеданс 1 МОм ± 1% || 14 пФ ± 2 пФ

максимальное входное напряжение (1 МОм): 100 Впик, 5 Вскз

чувствительность: 300 мВп-п

уровень запуска ±5 В

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Потребляемая мощность

<25 Вт

Габаритные размеры

285 мм × 175 мм × 140 мм (Ш*В*Г)

Вес (без опций)

Около 1,7 кг

Наименование

Тип устройства

Код заказа

Расширение полосы пропускания

Расширение полосы пропускания осциллографов R&S® RTC1002 до 70 МГц

R&S® RTC-B220

1335.7300.03

Расширение полосы пропускания осциллографов R&S® RTC1002 до 100 МГц

R&S® RTC-B221

1335.7317.03

Расширение полосы пропускания осциллографов R&S® RTC1002 до 200 МГц

R&S® RTC-B222

1335.7275.03

Расширение полосы пропускания осциллографов R&S® RTC1002 до 300 МГц

R&S® RTC-B223

1335.7323.03

Опции

Анализ смешанных сигналов для моделей без функции MSO, 250 МГц

R&S® RTC-B1

1335.7281.03

Генератор сигналов

R&S® RTC-B6

1335.7298.03

Синхронизация и декодирование последовательных данных I²C / SPI

R&S® RTC-K1

1335.7230.03

Синхронизация и декодирование последовательных данных UART / RS-232 / RS-422 / RS-485

R&S® RTC-K2

1335.7246.03

Синхронизация и декодирование последовательных данных CAN / LIN

R&S® RTC-K3

1335.7252.03

Комплект приложений, состоит из следующих опций: R&S® RTC-K1, R&S® RTC-K2, R&S® RTC-K3, R&S® RTC-B6

R&S® RTC-PK1

1335.7330.03

Несимметричные пассивные пробники

300 МГц, 10 МГц, 10:1 / 1:1, 10 МОм / 1 МОм, 400 В, 12 пФ / 82 пФ

R&S® RT-ZP03

3622.2817.02

500 МГц, 10:1, 300 В (СКЗ), 10 пФ

R&S® RT-ZP05

3623.2927.02

500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ

R&S® RTM-ZP10

1409.7708.02

38 МГц, 1 МОм, 1:1, 55 В, 39 пФ

R&S® RT-ZP1X

1333.1370.02

Высоковольтные несимметричные пассивные пробники

250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ

R&S® RT-ZH03

1333.0873.02

400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ

R&S® RT-ZH10

1409.7720.02

400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ

R&S® RT-ZH11

1409.7737.02

Токовые пробники

20 кГц, пост. / перем. ток, 10 А / 1000 А

R&S® RT-ZC02

1333.0850.02

100 кГц, пост. / перем. ток, 30 А

R&S® RT-ZC03

1333.0844.02

10 МГц, пост. / перем. ток, 150 А

R&S® RT-ZC10

1409.7750.02

100 МГц, пост. / перем. ток, 30 А

R&S® RT-ZC20

1409.7766.02

120 МГц, пост. / перем. ток, 5 А

R&S® RT-ZC30

1409.7772.02

Источник питания для токовых пробников

R&S® RT-ZA13

1409.7789.02

Активные дифференциальные пробники

100 МГц, 1000:1 / 100:1, 8 МОм || 1000 В (СКЗ), 3,5 пФ

R&S® RT-ZD01

1422.0703.02

200 МГц, 10:1, 1 МОм, 20 В дифф., 3,5 пФ

R&S® RT-ZD02

1333.0821.02

Логические пробники

Активный 8-канальный логический пробник

R&S® RT-ZL03

1333.0715.02

Принадлежности для пробников

Сквозная оконечная нагрузка 50 Ом

R&S® HZ22

3594.4015.02

Переходник BNC / двойной штекер 4 мм

R&S® RT-ZA11

1333.0796.02

Дополнительные принадлежности

Мягкая сумка для осциллографов R&S® RTC1002 и принадлежностей

R&S® RTC-Z3

1333.0867.02

Комплект для монтажа в стойку

R&S® ZZA-RTC1K

1333.0967.02
