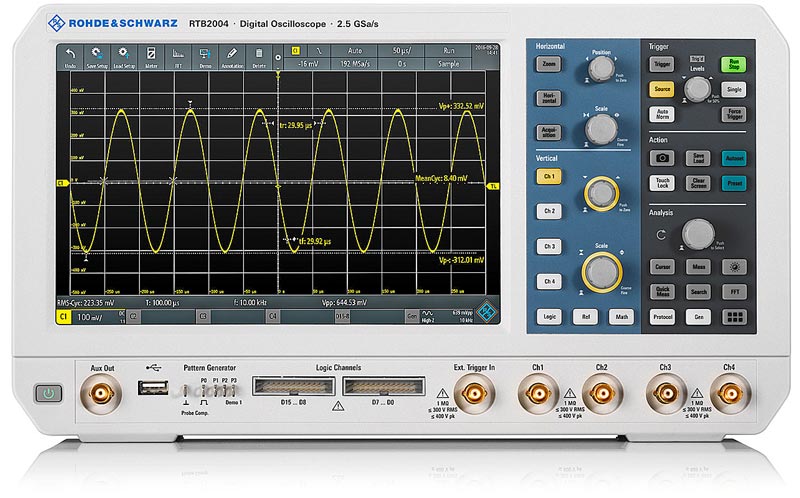

Осциллограф цифровой Rohde & Schwarz RTB2004 с опцией RTB-B241 RTB2K-104
Осциллограф цифровой Rohde & Schwarz RTB2004 с опцией RTB-B241 RTB2K-104
- Описание
- Характеристики
-
Описание
Осциллограф цифровой RTB2004 сочетает в себе простоту использования, превосходные технические характеристики и широкие функциональные возможности. Повышенное разрешение, высокая частота дискретизации и высокая скорость захвата осциллограмм в осциллографе R&S RTB2004 позволяют получать более четкие осциллограммы с большим количеством деталей сигнала, которые в противном случае были бы пропущены. Стандартные измерительные функции осциллографа RTB2004 обеспечивают получение быстрых результатов, тестирование по маске, вычисление БПФ, математические и курсорные измерения, а также проведение автоматических измерений, в том числе статистических.
Функциональные возможности осциллографа Rohde & Schwarz RTB2004 могут быть значительно расширены с помощью дополнительных опций. Так, опция логического анализатора превращает RTB2004 в осциллограф смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами. Кроме того, доступны опции генератора сигналов и тестовых последовательностей, опция функции архива, увеличивающая объем памяти с 10 млн отсчетов до 160 млн отсчетов, опция синхронизации и декодирования последовательных шин.
Технические характеристики
Характеристика Значение Полоса пропускания 100 МГц
Количество каналов 4 канала
Регистрация Режим Обычный
Пиковый детектор
Усреднение (2...100000 осциллограмм)
Высокое разрешение
Огибающая
Огибающая + пиковый детектор
Макс. дискретизация (реальное время)
1,25 млрд отсчетов/с;
2,5 млрд отсчетов/с в режиме чередования
Режим высокого разрешения 16 бит Вход Связь по входу открытый, закрытый, земля Входной импеданс
1 МОм ± 2 % || 19 пФ ± 2 пФ
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Параметры
горизонтальной системыСкорость захвата осциллограмм
50000 осц./сек
Интерполятор sin(x)/x, линейный, выборка и удержание Глубина записи 10 млн отсчетов;
20 млн отсчетов/с в режиме чередования;
160 млн отсчетов сегментированной памяти (с опцией R&S®RTB-K15
Коэффициент развертки
1 нс/дел ~ 500 с/дел Погрешность временной базы ±3,5 ppm Задержка между каналами ±500 нс
Режимы
Y-T, X-Y, zoom, FFT, самописец ≥ 50 мс/дел Параметры вертикальной системы Вертикальное разрешение
10 бит, до 16 бит при прореживании с высоким разрешением Вертикальное отклонение 1 мВ/дел ~ 5 В/дел
Диапазон смещения
±1.2 В (1 мВ/дел ~ 200 мВ/дел)
±40 В (200 мВ/дел ~ 5 В/дел)
Низкочастотный предел ≤2 Гц ( на входе BNC) Время нарастания ≤3,5 нс
Погрешность коэф. усиления ±2% Погрешность смещения
±0,1 дел ±1 мВ ±0,5%смещения
Изоляция между каналами
≥50 дБ
Измерения и анализ осциллограмм Курсорные
ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто
Автоматические burst width, count positive pulses, count negative pulses, count falling edges, count rising edges, mean value, RMS cycle, RMS, mean cycle, peak+, peak-, frequency, period, amplitude, base level, pos overshoot, neg overshoot, pulse width, duty cycle+, duty cycle-, rise time, fall time, delay, phase Отображение
4 измерения одновременно
Измерение опорного уровня верхний, средний и нижний Статистика
максимальное, минимальное, девиация, количество измерений Быстрые измерения
(на одном канале)
в виде диаграмм: mean, max. peak, min. peak, rise time, fall time
в цифровом виде: RMS cycle, peak-to-peak voltage, period, frequency
Частотомер
встроенный, 6 разрядов (период, частота), диапазон 0,05 Гц...до макс. частоты, 2 измерения
Математические операции A+B, A-B, A*B, A/ B, FFT
БПФ (FFT окна)
прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Цифровой вольтметр
Функции измерения: напряжение DC, ACскз, DC+ACскз
Источник: аналоговые каналы
Разрешение: 3 разряда
Количество измерений: до 4Тестирование по маске
Годен/Не годен с выбором критерия;
Реакция на событие (звуковой сигнал, стоп, скриншот, сохранение осциллограммы, выход импульса на AUX OUT)
Источник: аналоговые каналы
Функции поиска Источник: аналоговые каналы, математические операции, цифровые каналы D0~D15 (опция R&S®RTB-B1)
Тип: фронт, длительность, пик, скорость нарастания и спада, рант, Data2clock, шаблон, протокол (опция R&S®RTB-K3)
Отображение события: на диаграмме (маркеры), таблица
Декодирование
I²C / SPI (опция R&S®RTB-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S®RTB-K2)
CAN/LIN (опция R&S®RTB-K3)
Система запуска
Характеристики Значене Диапазон уровня запуска Внутренний ±5 делений от центра экрана
Режим запуска
Авто, обычный, одиночный; n одиночный (с опцией R&S®RTB-K15)
Блокировка уровня запуска 50 нс ~ 10 с Чувствительность триггера
0,8 дел (> 5 мВ/дел); 1,5 дел (от 2 мВ/дел до 5 мВ/дел); 2 дел (<2 мВ/дел) - при DC, AC, ФНЧ
1 дел - при ФВЧ
Типы запуска стандартно: по фронту, по длительности, видео (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, TimeOut опционально: I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Запуск по фронту
условие запуска
нарастающий, спадающий, нарастающий & спадающий связь DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), режективный фильтр Запуск по длительности импульса условие запуска >, <, =, ≠, внутри диапазона, вне диапазона
полярность положительная, отрицательная диапазон установок 6,4 нс ~ 15 с
Запуск по видеосигналу
условие запуска выбор: строка, все строки, четный кадр, нечетный кадр, все кадры полярность положительная, отрицательная диапазон установок PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p
Запуск по шаблону
событие запуска логическое состояние между двумя активными каналами условие True / False состояние канала высокий, низкий, не определен
временные условия >, <, =, ≠, внутри диапазона, вне диапазона временной диапазон 6,4 нс ~ 15 с
Запуск по истечении времени (TimeOut)
Фронт нарастающий, спадающий, нарастающий & спадающий Установка времени 6,4 нс ~ 15 с
RS-232 / UART / RS-422 / RS-485 запуск
(опция R&S®RTB-K2)
Полярность положительная, отрицательная Условие запуска start bit, start of frame, symbol number, any symbol, pattern of symbols, parity error, frame error, break Скорость 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит/с или пользовательская до 3 Мбит/с Разрядность 5 бит ~ 9 бит I²C запуск
(опция R&S®RTB-K1)
Условие запуска старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу
Разрядность адреса 7 бит, 10 бит
Скорость до 10 Мбит/с Разрядность данных 8 бит SPI запуск
(опция R&S®RTB-K1)
Условие start of frame, end of frame, bit number, data pattern Разрядность данных шаблона
1 бит ~ 32 бит
Выбор номера бита 0 ~ 4095 Скорость до 25 Мбит/с CAN запуск
(опция R&S®RTB-K3)
Тип сигнала
CAN_H, CAN_L
Условие запуска
Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК)
Скорость
10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с Точки выборки
10% ~ 95%
Идентификатор
Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠)
Установка данных
шаблон данных (до 8 бит); условие (>, <, =, ≠) LIN запуск
(опция R&S®RTB-K3)
Конфигурация шины 1.3, 2.x или SAE J602; смешанная
Условие запуска
Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля)
Скорость
1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 100 бит/с до 5 Мбит/с Полярность
Активная верхняя или активная нижняя
Идентификатор
Диапазон (от 0d до 63d); условие (>, <, =, ≠)
Установка данных
шаблон данных (до 8 бит); условие (>, <, =, ≠)
Логический анализатор (опция R&S®RTB-B1)
Вертикальная система Входные каналы
16 логических каналов (D15~D0)
Конфигурация Два логических пробника по 8 каналов (D15~D8 и D7~D0) Отображение
4 измерения одновременно
Входной интерфейс 100 кОм ± 2 % || 4 пФ Максимальная входная частота
300 МГц Максимальное входное напряжение ±40 Впик
Минимальное входное напряжение
300 мВп-п (маленький гистерезис)
800 мВп-п (средний гистерезис)
1500 мВп-п (большой гистерезис)
Пороговый уровень
пользовательский: -2 В...8 В (с шагом 10 мВ)
предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL
Точность установки порогового уровня
±(100 мВ + 3% установ. значения) Горизонтальная система Сдвиг фаз между каналами
800 пс Регистрация Частота дискретизации 1,25 Гвыб/с на канал Глубина записи 10 М точек на канал
Генератор сигналов и генератор паттернов (опция R&S®RTB-B6)
Генератор сигналов Вертикальное разрешение
14 бит Частота дискретизации
250 Мвыб/сек Амплитуда Уровень
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
Точность ±3%
Смещение Уровень
±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
Точность
±3% или ±5 мВ (что больше)
Синусоидальный сигнал Частота
0,1 Гц...25 МГц SFDR > 40 дБн
THD
> 40 дБн
Импульсный / Прямоугольный сигнал Частота
0,1 Гц...10 МГц
Пилообразный / треугольный сигнал Частота
0,1 Гц...1 МГц
Шумовой сигнал Полоса
25 МГц Произвольная форма
Частота дискретизации 10 Мвыб/с Глубина записи 16 К точек Генератор паттернов Функции
Выход для пробника прямоугольной формы, выход сигналов последовательных шин, счетчик (4-бит), программируемый шаблон (4-бит)
Выход для пробника
1 кГц / 1 МГц сигнал прямоугольной формы с амплитудой около 2,5 Вп-п Сигналы последовательных шин Тип
SPI, I²C, UART Скорость 9600 бит/с...1 Мбит/с
Счетчик (4 бит) Частота
1 мГц...25 МГц Программируемый паттерн Диапазон выборок
20 нс...1 с, вверх/вниз Глубина памяти 2048 бит
Время стояния
50 нс...1 с
Архив и сегментированная память (опция R&S®RTB-K15)
Сегментированная память Количество сегментов
Длина записи Сегменты Общая память (на канал) 10 К 13107 131 М 20 К 6553 131 М 50 К 2621 131 М
100 К 1456 145 М 200 К 771 154 М 500 К 319 159 М 1 М 159 159 М 2 М 80 160 М 5 М 32 160 М 10 М 16 160 М 20 М 8 160 М Область активности Все аналоговые и цифровые каналы, декодирование протоколов и анализ спектров
Архив Разрешение временных меток
6,4 нс Воспроизведение
Воспроизведение записанных осциллограмм
Задание начального и конечного кадра
Повтор воспроизведения
Основные технические характеристики
Дисплей
Тип дисплея диагональ 10,1" WXGA Разрешение дисплея
1280 (по горизонтали) × 800 (по вертикали) точек
Послесвечение 50 мс ~ 12,8 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 2,5 Вп-п Частота (типичное) Меандр 1 кГц

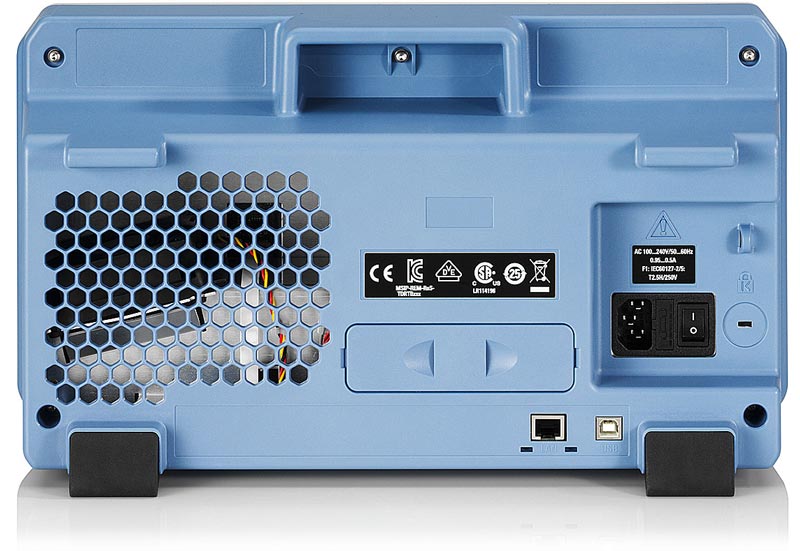

Интерфейсы и выходы
Интерфейсы USB Host 2.0, USB-device 2.0, LAN
Выход AUX (BNC)
Выход синхронизации
Выход импульса Годен / Не годен
Выход опорного генератора 10 МГц
Выход генератора сигнала (при установленной опции R&S®RTB-B6)
Выходное напряжение: 0 ~ 4,8 В (высокий импеданс), 0 ~ 2,4 В (50 Ом)
Выходы генератора паттернов
(опция R&S®RTB-B6)
4 лепестка (P3 ~ P0) Входы цифровых каналов
(опция R&S®RTB-B1)
16 каналов (D15 ~ D8, D7 ~ D0)
Вход внешнего запуска (BNC) импеданс 1 МОм ± 2% || 9 пФ ± 2 пФ
максимальное входное напряжение (1 мОм): 300 Вскз, 400 Впик чувствительность: 300 мВп-п уровень запуска ±5 В
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II Потребляемая мощность
<60 Вт
Массо-габаритные параметры
Габаритные размеры 390,6 мм × 220 мм × 152 мм (Ш*В*Г) Вес Около 2,5 кг
Дополнительная комплектация
- R&S®RTB-B1 (Код заказа 1333.1105.02) Анализ смешанных сигналов для моделей без функции MSO
- R&S®RTB-B6 (Код заказа 1333.1111.02) Генератор сигналов произвольной формы
- R&S®RTB-K1 (Код заказа 1333.1011.02) Запуск и декодирование последовательного протокола I² C / SPI
- R&S®RTB-K2 (Код заказа 1333.1028.02) Запуск и декодирование последовательных протоколов UART / RS-232 / RS-422 / RS-485
- R&S®RTB-K3 (Код заказа 1333.1034.02) Запуск и декодирование последовательного протокола CAN / LIN
- R&S®RTB-K15 (Код заказа 1333.1040.02) Архив и сегментированная память
- R&S®RT-ZP03 (Код заказа 3622.2817.02) Пассивный пробник 300 МГц, 10 МГц, 10:1 / 1:1, 10 МОм/1 МОм, наконечник 5 мм, нет определения пробников
- R&S®RT-ZP05 (Код заказа 3623.2927.02) Пассивный пробник 500 МГц, пассивный, 10:1, 10 МОм, наконечник 5 мм
- R&S®RTM-ZP10 (Код заказа 1409.7708.02) Пассивный пробник 500 МГц, пассивный, 10 :1, 10 МОм, макс. 400 В (СКЗ)
- R&S®RT-ZP1X (Код заказа 1333.1370.02) Пассивный пробник 38 МГц, пассивный, 1:1, 1 МОм, 39 pF, 55 V (СКЗ), CAT II
- R&S®RT-ZH03 (Код заказа 1333.0873.02) Высоковольтный пробник 250 МГц, 100:1, 100 МОм, 850 В (СКЗ)
- R&S®RT-ZH10 (Код заказа 1409.7720.02) Высоковольтный пробник 400 МГц, пассивный, высокое напряжение, 100:1, 50 МОм, 1 кВ (СКЗ) (CAT II)
- R&S®RT-ZH11 (Код заказа 1409.7737.02) Высоковольтный пробник 400 МГц, пассивный, высокое напряжение, 1000:1, 50 МОм, 1 кВ (СКЗ) (CAT II)
- R&S®RT-ZC02 (Код заказа 1333.0850.02) Токовый пробник 20 кГц, перем. / пост. ток, 0,01 и 0,001 В/А, +/-200 А и +/-2000 А
- R&S®RT-ZC03 (Код заказа 1333.0844.02) Токовый пробник 100 кГц, перем. / пост. ток, 0,1 В/А, 30 А
- R&S®RT-ZC10 (Код заказа 1409.7750K02) Токовый пробник 10 МГц, перем. / пост. ток, 0,01 В/А, 150 А (СКЗ)
- R&S®RT-ZC20 (Код заказа 1409.7766K02) Токовый пробник 100 МГц, перем. / пост. ток, 0,1 В/А, 30 А (СКЗ)
- R&S®RT-ZC30 (Код заказа 1409.7772K02) Токовый пробник 120 МГц, перем. / пост. ток, 1 В/А, 5 А (СКЗ)
- R&S®RT-ZD01 (Код заказа 1422.0703.02) Высоковольтный дифференциальный пробник 100 МГц, высоковольтный, активный, дифференциальный, 8 МОм, 1 кВ (СКЗ) (CAT III)
- R&S®RT-ZD02 (Код заказа 1333.0821.02) Высоковольтный дифференциальный пробник 200 МГц, 10:1, BNC-интерфейс, ±20 В
- R&S®RT-ZA13 (Код заказа 1409.7789.02) Источник питания пробника
- R&S®RTB-Z1 (Код заказа 1333.1728.02) Передняя крышка
- R&S®RTB-Z3 (Код заказа 1333.1734.02) Мягкая сумка
- R&S®ZZA-RTB2K (Код заказа 1333.1711.02) Комплект для монтажа в стойку
-
Характеристики
Каналы 4 Полоса частот, МГц 100 Частота дискретизации, ГГц 2.5 Дополнительно (осциллогаф) Анализатор протоколов, Генератор, Логический анализатор Конструкция (осциллографа) Настольный
