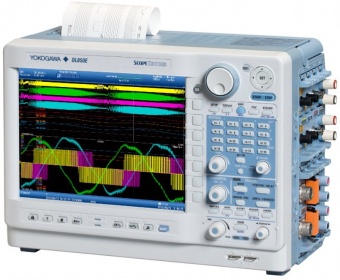

Осциллограф-регистратор Yokogawa DL850E

Осциллографы-регистраторы серии DL850E/EV — высокопроизводительные портативные регистраторы, которые могут выполнять захват и анализ, как переходных процессов, так и событий продолжительностью до 200 дней.

С высокой скоростью выборки, с высоким выдерживаемым напряжением изоляции и многоканальными измерениями, серия DL850Е представляет собой мощный инструмент для разработки, оценки и контроля качества энергосберегающих устройств.

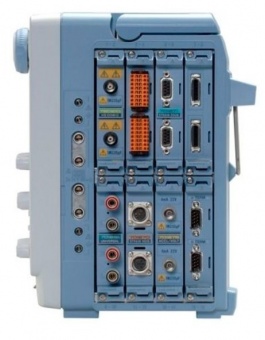

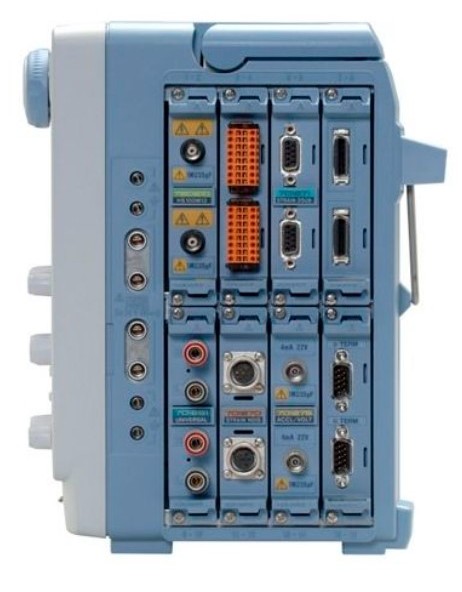

Используя заменяемые входные модули, DL850E комбинирует измерения электрических и физических (датчики) сигналов, таких как сигналы шин CAN, LIN и последовательных шин, а также позволяет выполнять запуски по вычислениям в реальном времени, связанным с энергопотреблением.

Технические характеристики осциллографа-регистратора DL850E

		DL850E	DL850EV
Количество слотов		Максимум 8 каналов
Каналы входа		16 каналов/слот	120 каналов/слот
		Максимум 128 каналов	Максимум 336 каналов
Максимальная длина записи	стандартно	250 млн точек (1 канал); 10 млн точек/канал
	опция /M1	1 млрд точек (1 канал); 50 млрд точек/канал
	опция /M2	2 млрд точек (1 канал); 100 млрд точек/канал

• Многоканальный, до 128 каналов измерения напряжения или до 128 логических битов.
• Непрерывная запись на жесткий диск с частотой выборки 100 кВыб/с одновременно на 16 каналах.
• Мониторинг шины CAN и отображение трендов изменения сигналов (только для DL850 E).

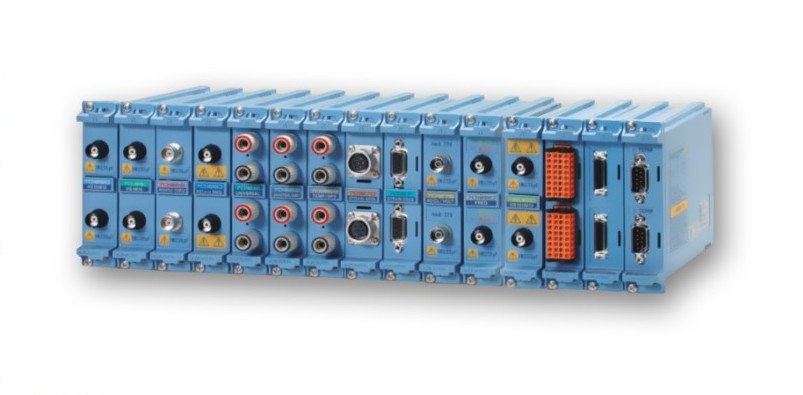

• 17 сменных модулей.
• Отображение и запись больших массивов данных.
• Память большого объема предоставляет возможность длительных измерений и позволяет одновременно иметь два окна масштабирования.
• Длительное непрерывное сохранение сигналов.
• Обнаружение переходных процессов при ресурсных испытаниях с помощью высокоскоростной выборки.
• Вызов прошедших сигналов.
• Мощные функции запуска с уникальными возможностями, такими как двойной захват и сохранение событий.
• Превосходное шумоподавление и вычисление параметров питания в режиме реального времени.
• Богатый выбор функций дает возможность задать требуемый сигнал.
• Автоматическое выделение амплитуды, частоты и других параметров.
• Обнаружение аномальных сигналов, оповещение пользователей.
• Синхронизация нескольких устройств, выполняющих одновременные измерения.
• Гибкость при комплектации с внешним жестким диском.
• Проверка зависимости между гистерезисом и фазой.
• Специальные функции: снимки экрана, веб-сервер, многоязыковая поддержка, сохранение изображений экрана и отображение в виде эскизов.
• Дополнительное программное обеспечение.
• Новые математические вычисления при записи мощности, такие как активная мощность, коэффициент мощности, интегрированная мощность и гармоники.
• Синхронизация времени GPS или IRIG
