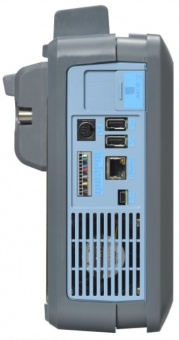

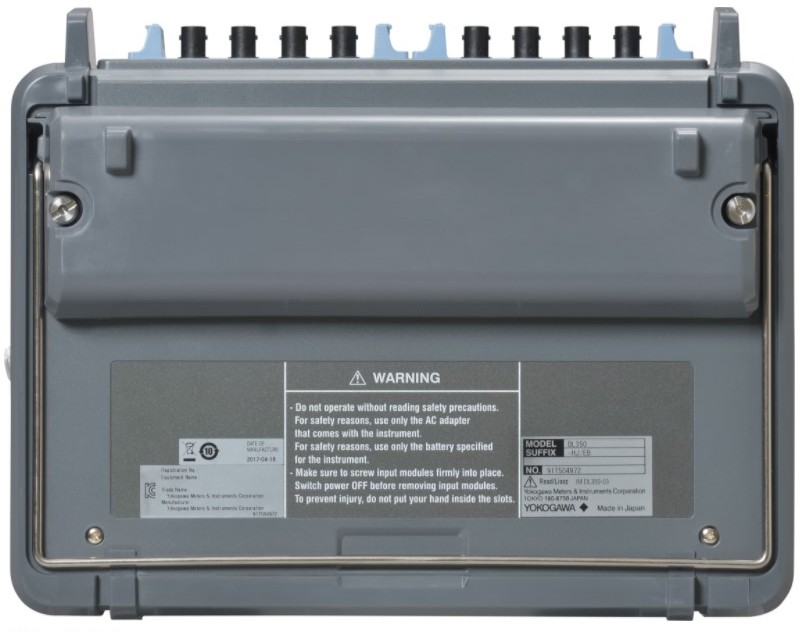

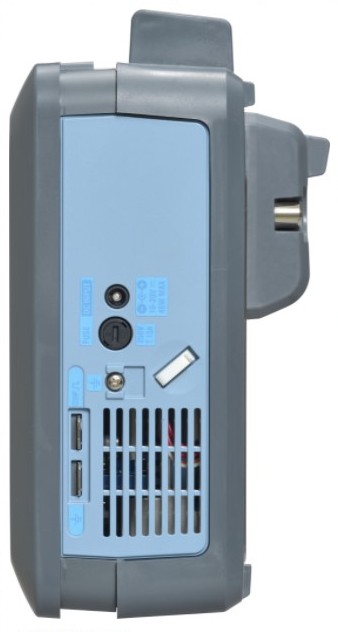

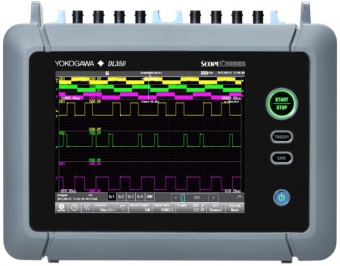

Осциллографы-регистраторы Yokogawa DL350

Осциллографы-регистраторы Yokogawa DL350

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Осциллографы-регистраторы серии DL350 - универсальные и уникальные портативные приборы для применения в полевых условиях, которые сочетают в себе преимущества высокоскоростного осциллографа и регистратора данных. Осциллограф-регистратор фиксирует и анализирует как кратковременные события, характерные для переходных процессов, так и длительные тренды; оборудован встроенной изоляцией, функцией преобразования сигнала и 18 различными входными модулями.

Предлагается до 8 аналоговых и 16 цифровых каналов, с частотой выборки до 100 МВыб/c, изоляцией до 1кВ и с разрешением до 16 бит, набор модулей позволяет настроить DL350 для выполнения разнообразных долго-и краткосрочных измерений. При работе от аккумуляторной батареи DL350 может использоваться для тестирования в удаленных местах или в ИБП, в сочетании с питанием от сети.

Использование DL350 с опцией /VE и модулем мониторинга шины позволяет декодировать сигналы шин CAN, LIN и SENT и отображать в виде графиков тренда такие характеристики, как температура двигателя, скорость автомобиля и положение педали тормоза, и сравнивать их с аналоговыми данными, поступающими от реальных датчиков. Это дает возможность инженерам получать представление о динамическом поведении всей электромеханической системы.

Компактный корпус размера А4

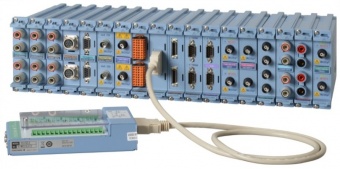

Имеется 2 слота, в которые можно вставлять любой из 18 различных типов входных модулей с возможностью замены пользователем
Входные модули совместимы с другими осциллографами-регистраторами
Изолированные входы – максимум 8 каналов (1Мвыб/c) или 4 канала (100 МВыс/c) одновременно; сканирование входов- максимум 32 канала (10 кВыб/c) или 16 каналов (20 кВыс/c)
Осциллограф способен выдерживать температуру от 0 до 45 °С (с батареей/источником питания пост. тока)
Память до 100 Мточек на модуль
Непрерывная запись на SD-карту в течение 50 дней
Интуитивно понятное управление с использованием 8,4 –дюймового экрана
Выбор из двух режимов работы: осциллографа и регистратора данных
Превосходная устойчивость к шуму и вибрации
Работа от источника переменного тока/постоянного тока/батареи
Оценка напряжения инвертора электромобиля
Мониторинг линии питания на установках и заводах
Тех. обслуживание промышленных роботов
Высокоточное измерение быстродействующих сигналов

Технические характеристики осциллографа-регистратора DL350

Вход	Модуль	Частота дискретизации	Разрешение	Полоса пропускания	Число каналов
Аналоговое напряжение	720211^*8	100MВыб/с	12-бит	20 МГц	2
	720250	10МВыб/с	12-бит	3 МГц	2
	720254	1 MВыб/с	16-бит	300 кГц	4
	720268	1 MВыб/с	16-бит	300 кГц	2
	720220	200 кВыб/с	16 -бит	5 кГц	16
Аналоговое напряжение и температура	720221^*7	10 Выб/с	16 -бит		16
	701261	100 кВыб/с (напряжение), 500 Выб/с (температура)	16 –бит (напряжение), 0,1°С (температура)	40 кГц (напряжение), 100 Гц (температура)	2
	701262	100 кВыб/с (напряжение), 500 Выб/с (температура)	16 –бит (напряжение), 0,1°С (температура)	40 кГц (напряжение), 100 Гц (температура)	2
	701265	500 кВыб/с (напряжение), 500 Выб/с (температура)	16 –бит (напряжение), 0,1°С (температура)	100 Гц	2
	720266	125 Выб/с (напряжение), 125 Выб/с (температура)	16 –бит (напряжение), 0,1°С (температура)	15 Гц	2
Деформация	701270	100 кВыб/с	16 -бит	20 кГц	2
Деформация	701271	100 кВыб/с	16 -бит	20 кГц	2
Аналоговое напряжение, ускорение	701275	100 кВыб/с	16 -бит	40 кГц	2
Частота	720281	1 MВыб/с	16 -бит	разрешение 625 пс	2
Логика	720230	10 MВыб/с	-	-	8 бит х 2 порта
Шина CAN	720240	100 кВыб/с	-	-	60 сигналов х 2 порта
Шины CAN, LIN	720241	100 кВыб/с	-	-	60 сигналов х 2 порта
Шина SENT	720243	100 кВыб/с	-	-	11 данных х 2 порта

Вход

Модуль

Изоляция

Макс.

входное

напряже

ние^*10

(DC+AC пик.)

(DC+AС пик)

Погреш

ность

пост.тока

Замечание

Аналоговое

напряжение

720211^*8

изолирован

ный

1000В^*2
200В^*3

±0.5%

Высокоскоростной,

высоковольтный,

изолированный

720250

изолирован

ный

800 В^*2
200 В^*3

±0.5%

Высокая

помехозащищенность

720254

изолирован

ный

600 В^*2
200 В^*3

±0.25%

4-канальный вход BNC,

c низким уровнем шумов,

высокая

помехозащищенность

720268

изолирован

ный

1000 В^*9,*11

±0.25%

С фильтром

шумоподавления,

ср. квадр. и высокой

помехозащищенностью

720220

изолирован (клемма

земля,

неизолирован

между

каналами

42 В^*3

±0.3%

16-канальные измерения

напряжения

(сканирующего типа)

Аналоговое

напряжение и

температура

720221^*7

изолирован

ный

42 В

±0.15%

(напряже

ние)

16-канальные измерения

напряжения

или

температуры

(сканирующего типа).

Термопара (K, E, J, T, L, U, N,R, S, B, W, Au-Fe-хромель)

701261

изолирован

ный

42 В

±0.25%

(напряже

ние)

Термопара (K, E, J, T, L, U, N,R, S, B, W, золото-хромель

легированное железом)

701262

изолирован

ный

42 В

±0.25%

(напряже

ние)

Термопара (K, E, J, T, L, U, N,R, S, B, W, золото-хромель

легированное железом)

с фильтром

шумоподавления

701265

изолирован

ный

42 В

±0.08%

(напряже

ние)

Термопара (K, E, J, T, L, U, N,R, S, B, W, золото-хромель

легированное железом),

высокочувствительный

диапазон

(0,1 В/дел) и низкий уровень помех

(±4 мкв тип.)

720266

изолирован

ный

42 В

±0.08%

(напряже

ние)

Термопара (K, E, J, T, L, U, N,R, S, B, W, золото-хромель

легированное железом),

высокочувствительный

диапазон (0,1 В/дел) и

низкий

уровень помех

(±4 мкв тип.)

Деформация

701270

изолирован

ный

10 В

±0.5%

(деформа

ция)

Поддерживаются

тензодатчик NDIS.

Встроенный источник

питания моста 2,5

и 10 В

701271

изолирован

ный

10В

±0.5%

(деформа

ция)

Поддерживаются

тензодатчик NDIS.

Встроенный источник

питания моста 2,5 и и 10 В и шунт CAL

Аналоговое

напряжение,

ускорение

701275

изолирован

ный

42 В

±0.25%

(напряже

ние)

±0.5%

(ускорение)

Встроенный сглаживающий фильтр.

Поддержка датчиков

ускорения со встроенным

усилителем (4мА/22В)

Частота

720281

изолирован

ный

420 В^*2,

42 В^*3

±0.1%

(частота)

Измерение частоты

от 0,01 Гц до 500 кГц

Измеряемые параметры

(частота, число оборотов в

минуту, период, нагрузка,

частота источника питания, интервал, скорость)

Логика

720230

неизолирован

ный

Зависит от

логичес

кого

пробника

(8 бит х порт) x2,

совместим с четырьмя

видами

логических пробников

(приобретается отдельно)

Шина CAN

720240

изолирован

ный

10 В

Данные CAN максимум

32 бита. Доступен для DL850EV и

для DL350 с опцией /VE.

Для DL850EV в основном

блоке можно установить максимум

2 модуля^*5*6

Шины CAN,

LIN

720241

изолирован

ный

10 В

(порт CAN)

18 В

(порт LIN)

Порт CAN х 1, порт LIN х 1. Доступен для

DL850EV и

для DL350

с опцией /VE.

Для DL850EV в

основном блоке

можно установить

максимум 2 модуля^*5*6

Шина SENT

720243

изолирован

ный

42В

Поддерживаемый протокол: SAE J2716. Доступен для

DL850EV и для DL350

с опцией /VE. Для DL850EV в

основном блоке можно

установить

максимум

4 модуля^*5*6

^*1 Во все модули не включаются пробники. ^*2 В комбинации с пробниками 700929, 702902 или 701947. ^*3 Прямой вход. ^*4 В комбинации с пробником 10:1 модели 701940. ^*5 В оставшиеся слоты могут быть установлены любые другие модули. ^*6 В DL850EV на одном основном блоке можно использовать до четырех модулей мониторинга шины CAN (720240) и до двух модулей мониторинга шин CAN и LIN (720241). ^*7 Для измерения требуется 16-канальный сканер-бокс (701953). ^*8 Лазерный продукт класса 1, IEC60825-1: 2007. ^*9 В комбинации с пробниками 758933 и 701954 или в комбинации с 701904 и 701954. ^*10 См. бюллетень DL850E-01EN для настройки чувствительности по напряжению и диапазона измерения. ^*11 1000 В ср. квадр. ( 1000 В пост. тока или 1414 В пик максимум). Однако при использовании с DL850E/EV и SL1000, 850В (пост.тока и перем.тока пиковое).

Характеристики

Каналы	16
Питание	Аккумулятор
Конструкция (осциллографа)	Портативный переносной
