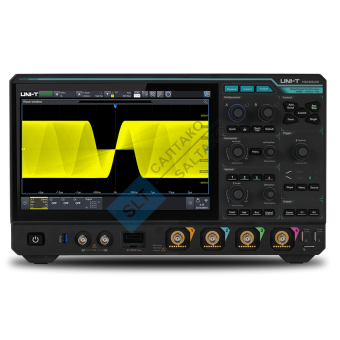

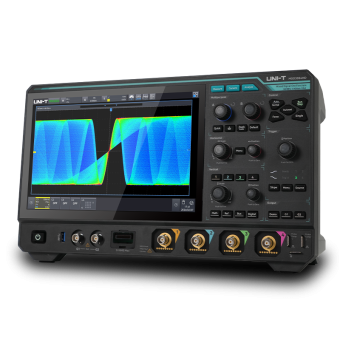

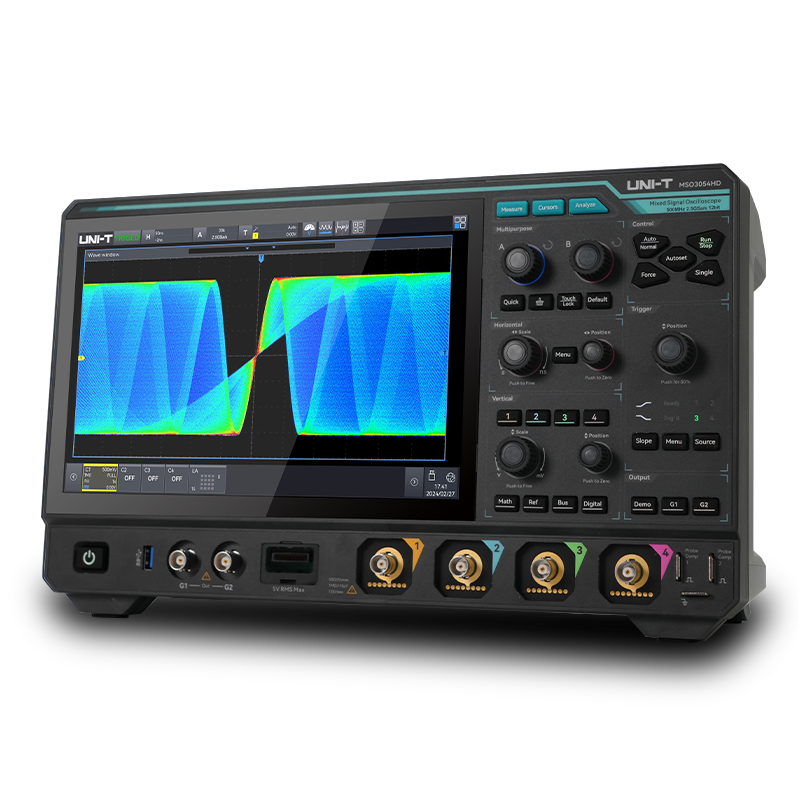

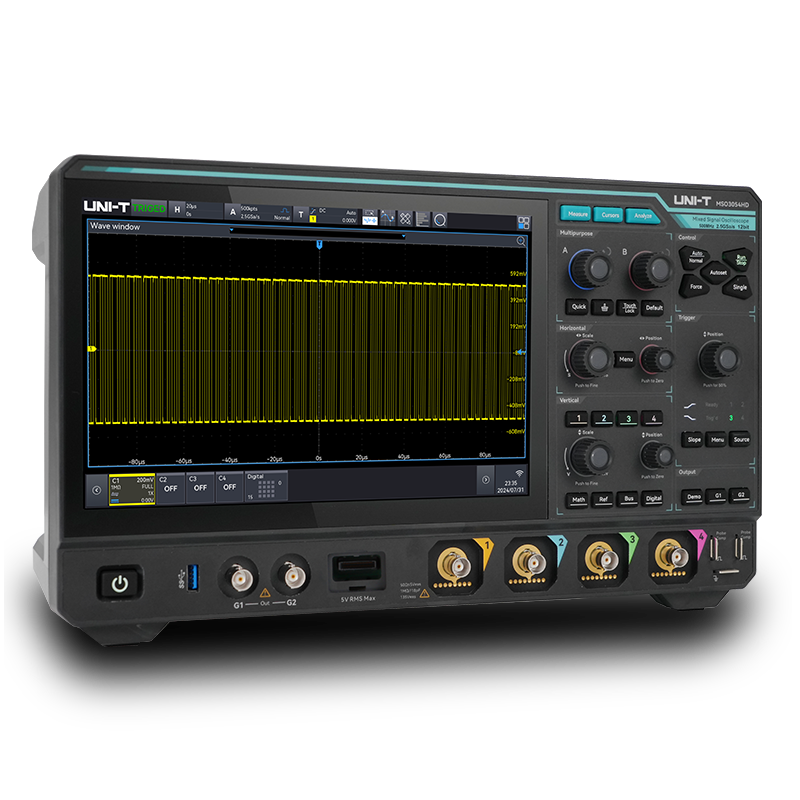

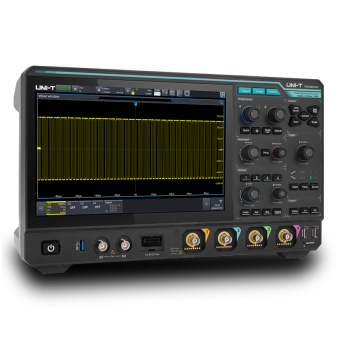

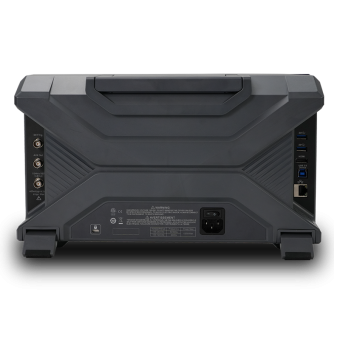

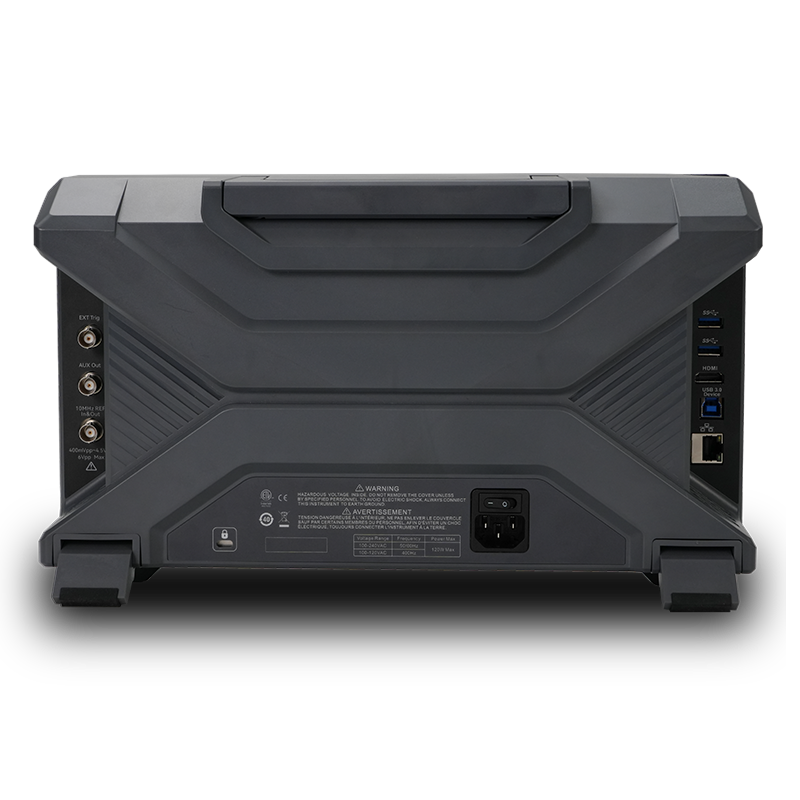

Осциллограф UNI-T серии MSO3000HD (MSO3024HD MSO3034HD MSO3054HD)

UNI-T серии MSO3000HD — это осциллограф высокого разрешения, который объединяет 4 канала сигнала, 16-канальный логический анализатор и 2-канальный генератор сигналов произвольной формы. Оснащенный 12-битным АЦП R12™, он может повышать разрешение до 16 бит с помощью ERES (улучшенное разрешение). Он имеет максимальную частоту дискретизации 2,5 Гвыб/с, глубину памяти 500 Мт и скорость захвата формы сигнала 1 500 000 wfms/с, что обеспечивает высококачественный анализ формы сигнала. MSO3000HD поддерживает 12 типов событий запуска и 12 типов данных протокола, и им можно управлять удаленно через веб-сервер. Он подходит для различных задач тестирования и анализа в таких областях, как медицина, маломощные устройства, интегральные схемы, высокоточные источники питания, электричество и автомобильная электроника. MSO3000HD — это универсальный и мощный прибор.



Улучшенное разрешение 16 бит
Более высокая точность, более низкий уровень шума
В 16-битном режиме высокого разрешения, благодаря объединению 12-битного АЦП с 4-битным ERES (улучшенное разрешение), точность измерения значительно повышается, точно отображая сложные детали форм сигналов. Это эффективно подавляет внеполосный шум и уменьшает собственные помехи шума осциллографа с реальным сигналом, тем самым обеспечивая более точное измерение при увеличении бит выборки.





Универсальное испытательное оборудование
-Осциллографы
-Логический анализатор
-Генератор сигналов произвольной формы/функций
-Анализатор спектра
-Анализатор протоколов
-Анализатор мощности
-Анализатор диаграммы Боде
-Высокоточный частотомер
-Цифровой вольтметр



Ультра Фосфор 3.0
Ultra Phosphor 3.0 с его передовой программной и аппаратной архитектурой поддерживает 8-канальное параллельное графическое отображение, достигая скорости обработки до 20 Гбит/с и скорости захвата формы сигнала до 500 000 wfms/с, достигая 1 500 000 wfms/с в последовательном режиме, с минимальным временем простоя менее 1 мкс. Это делает спорадические сигналы и редкие аномалии обнаруживаемыми.




54 типа: измерения, статистика, графики тенденций
54 типа точных автоматических измерений параметров, охватывающих несколько измерений, таких как напряжение, частота, фаза и мощность. Он также интегрирует расширенную статистику параметров и функции анализа визуализации графика тренда, обеспечивая комплексное и многомерное отображение изменений характеристик сигнала, достигая профессионального уровня глубокого понимания и эффективной интерпретации данных.




Декодирование и запуск протокола
Поддерживает 12 типов основных протоколов, включая
: - Встроенные: UART, I2C, SPI
- Автомобильные: CAN, CAN-FD, LIN, FlexRay, SENT
- Аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ) -
Аэрокосмическая промышленность: MIL STD 1553, ARINC 429
- Беспроводная связь: Manchester
Оснащенный точным захватом аномалий и возможностями декодирования в реальном времени, он декодирует 200 М данных менее чем за 1 секунду и инновационно поддерживает одновременный анализ четырех шин, предоставляя быстрые и глубокие решения для анализа протоколов для сложных систем связи.




Анализатор спектра
-БПФ максимум 4 млн точек
-Кривая водопада
-Автоматическое измерение маркера
-4 трассы
-Одновременно открытый 4-канальный БПФ
Оснащенный технологией полного аппаратного ускорения, этот продукт достигает сверхбыстрой выборки до 4 млн точек, значительно повышая точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиков и маркера частотной области помогает пользователям точно захватывать и глубоко анализировать сложную динамику сигнала в цепях, значительно повышая эффективность анализа цепей и предоставляя пользователям исключительный опыт тестирования.




Анализ мощности 6+
Он объединяет анализ коэффициента отклонения электропитания (PSRR), анализ отклика замкнутого контура управления, оценку качества электроэнергии, обнаружение гармоник тока и функции анализа импульсного тока, предоставляя комплексные и профессиональные решения для квалификации производительности энергосистемы, оценки стабильности и оптимизации. Целью является повышение энергоэффективности и стабильности системы.
Поддерживает 12 испытаний мощности в 2024 году.




Аппаратно-ускоренное тестирование маски: 6σ стандарт < 1 с
Стандарт 6σ (Six Sigma) для электронных сигналов — это процесс с уровнем дефектов не более 3,4 дефектов на миллион возможностей (DPMO). Это означает, что на 1 000 000 образцов приходится всего 3,4 аномалии. Благодаря сверхвысокой скорости аппаратного захвата аппаратно-ускоренное тестирование шаблонов поддерживает полную скорость захвата Ultra Phosphor 3.0, завершая тесты формы сигнала, соответствующие определенным стандартам, в течение 1 секунды (вместо нескольких часов).
