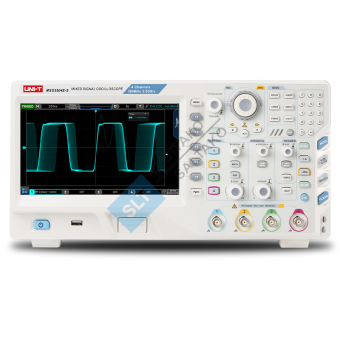

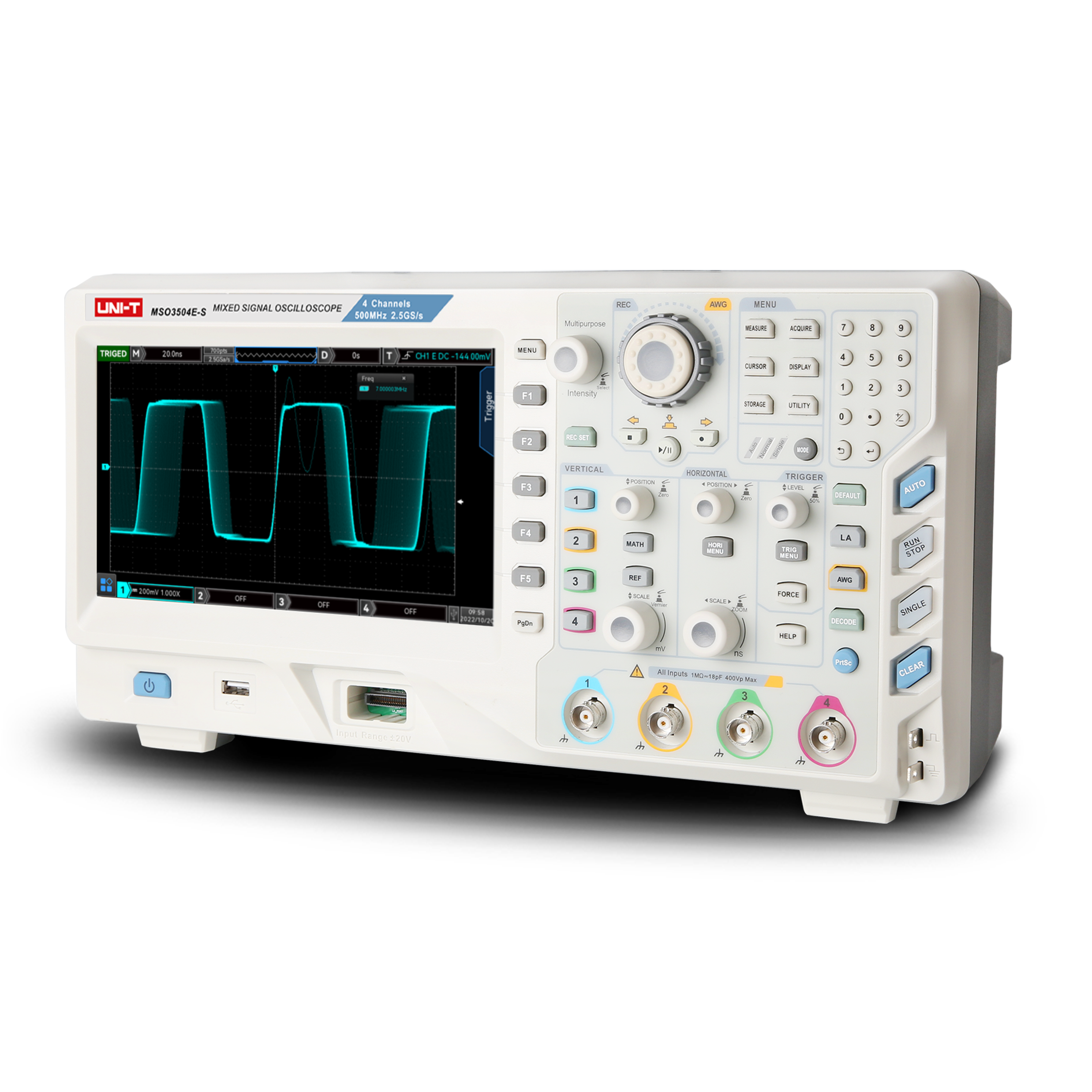

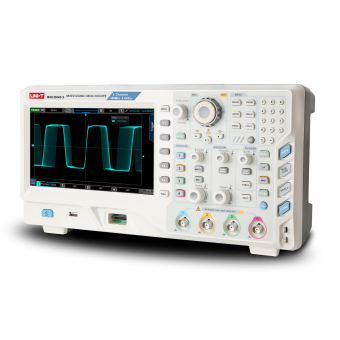

Цифровой фосфорный осциллограф UNI-T серии MSO/UPO3000E

Цифровой фосфорный осциллограф UNI-T серии MSO/UPO3000E — это многофункциональный и высокопроизводительный осциллограф на основе оригинальной технологии Ultra Phosphor 2.0 от UNI-T. Он реализует сочетание простоты использования, превосходных технических показателей и множества функциональных возможностей. Он может помочь пользователям быстрее выполнять измерительные работы. Это осциллограф, разработанный для общих нужд проектирования / отладки / тестирования во многих областях, таких как связь, полупроводники, компьютеры, приборостроение, промышленная электроника, бытовая электроника, автомобильная электроника, техническое обслуживание на месте, НИОКР / образование и т. д. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, джиттер, шум и низковолновые сигналы.










Совершенно новый интерактивный опыт
8-дюймовый сенсорный экран поддерживает различные жестовые операции, такие как щелчок, скольжение, масштабирование, редактирование, перетаскивание и т. д. Сделайте действие измерения более плавным и удобным, и пользователи смогут освоить его быстрее. В то же время традиционное управление кнопками и ручками по-прежнему сохраняется, а интерактивный опыт оптимизирован в максимальной степени.




36 параметров измерения
Автоматическое измерение параметров до 36 видов. Предоставляет множество автоматических параметров измерения при измерении форм сигналов, что значительно повышает эффективность измерений.




XY-режим
Измерение курсором в режиме XY позволяет быстро измерить разность фаз между двумя сигналами.




Технология Ultra Phosphor 2.0
Ultra Phosphor 2.0 обеспечивает чрезвычайно высокую скорость захвата сигнала — до 200 000 осциллограмм/с в обычном режиме выборки и 1 000 000 осциллограмм/с в режиме быстрого сбора данных, визуализируя тенденции сигнала и распределения вероятностей, так что вы не пропустите ни одного интересующего вас сигнала.




Максимальная глубина памяти до 250 Мбит/с
Осциллограф может поддерживать высокую частоту дискретизации в более широком диапазоне временной развертки, принимая во внимание общую и детализированную форму сигнала, что значительно повышает скорость захвата аномальных форм сигнала.



12 расширенных триггеров
Богатые функции запуска, включая 12 расширенных триггеров, 7 протоколов и запуск логических каналов, могут помочь пользователям точно и быстро захватывать и отображать интересующие их сигналы.




Аппаратное декодирование в реальном времени с полной памятью
При глубине памяти 70Mpts скорость декодирования 7 протоколов снижается с десятков секунд до миллисекунд, что в сотни раз быстрее скорости программного декодирования, что значительно повышает эффективность анализа. Записанные формы волн также поддерживают аппаратное декодирование в реальном времени.




Зона триггера
Зонный триггер можно использовать в сочетании с существующим базовым триггером, расширенным триггером и протокольным триггером для завершения захвата различных случайных и сложных характеристических сигналов.




Функция AWG Генератор сигналов произвольной формы
Благодаря встроенному двухканальному генератору сигналов произвольной формы 50 МГц устройство легко объединяет осциллограф, логический анализатор и источник сигналов в единый инструмент, повышая эффективность тестирования.




Участок Боде
Может использоваться для анализа контура. Это критическое измерение, часто используемое для характеристики частотной характеристики (усиление, фаза и частота) современных электронных конструкций, включая пассивные фильтры, схемы усилителей и сети отрицательной обратной связи для импульсных источников питания.




Возможность анализа смешанного сигнала на 16 цифровых каналах
С 16 цифровыми каналами, все цифровые каналы имеют глубину памяти формы сигнала до 56 Мт, максимальную частоту дискретизации 1 Гвыб/с. Поддержка смешанного запуска и декодирования аналоговых и цифровых каналов, удобное группирование цифровых каналов и групповая работа.




Логический Анализ Пробник
Обеспечивает два 8-канальных разветвителя и упрощает подключение к тестируемому устройству. При подключении с квадратными штырьками UT-M15 может быть напрямую подключен к квадратным штырьковым разъемам 8X2 с штырьками 2,54 мм. UT-M15 обладает превосходными электрическими характеристиками с входным сопротивлением 101 кОм и емкостной нагрузкой всего 9,0 пФ.





Веб-контроль
Встроенный веб-сервер позволяет удаленно управлять прибором, наблюдать формы сигналов и получать результаты измерений через браузер, что может соответствовать требованиям применения в особых условиях, таких как высокое давление и высокая температура. Кросс-платформенное управление может быть реализовано без установки программного обеспечения драйвера и программного обеспечения хост-компьютера. Серия MSO/UPO3000E поддерживает два стиля макета веб-страницы ПК и мобильного телефона и сенсорное управление, что делает его более простым и удобным в использовании.




  Цифровой фосфорный осциллограф UNI-T серии MSO/UPO3000E

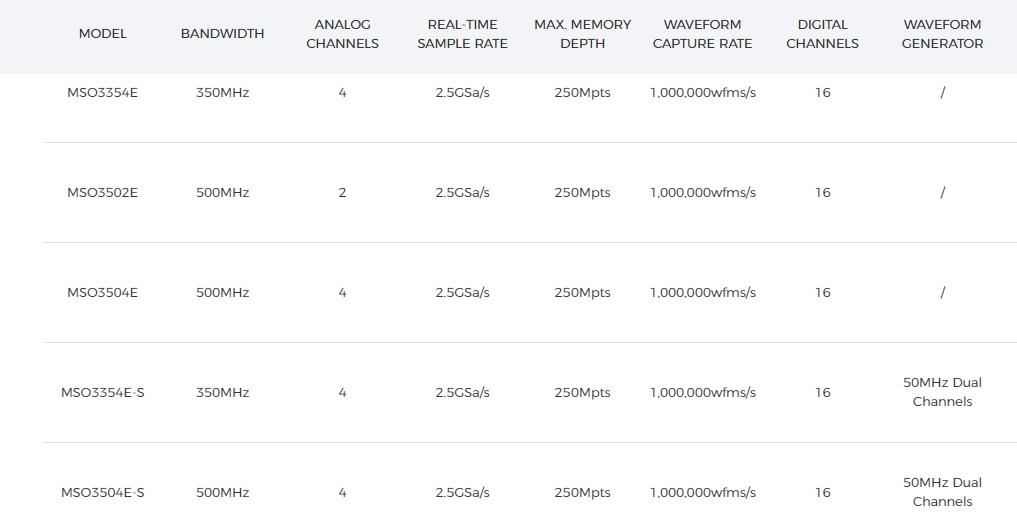

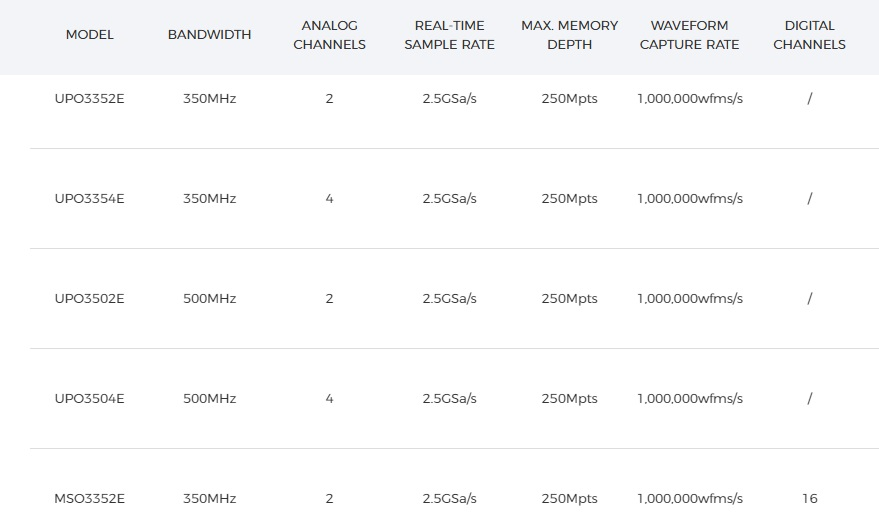

Модели: UPO3352E UPO3354E UPO3502E UPO3504E MSO3352E MSO3354E MSO3502E MSO3504E MSO3354E-S MSO3504E-S
