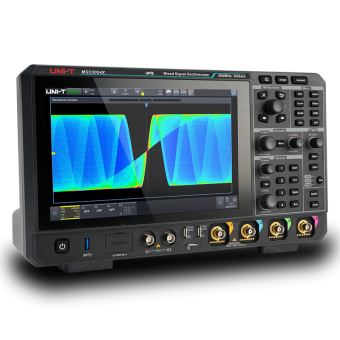

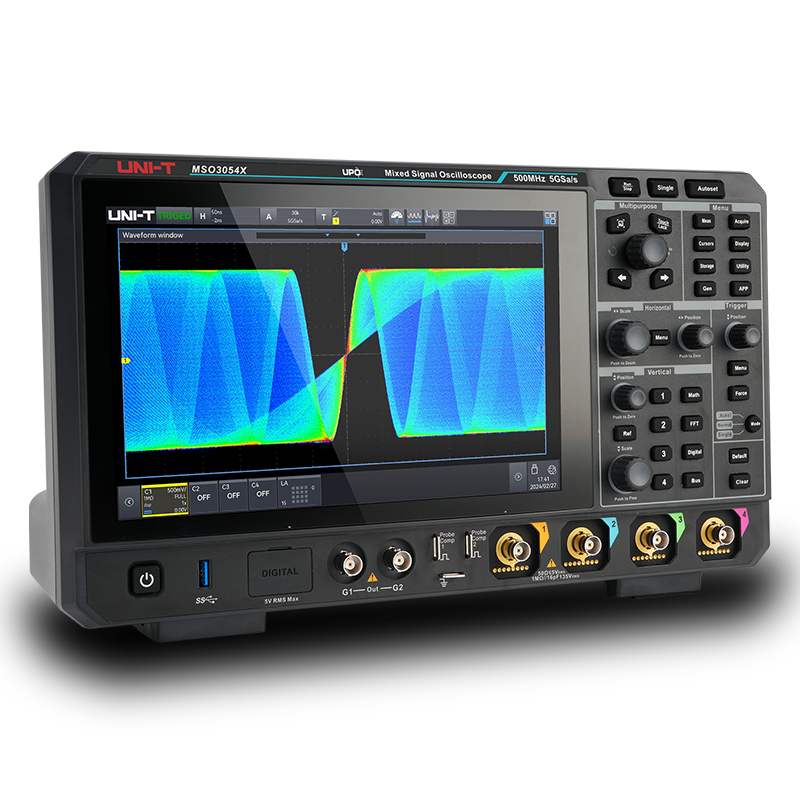

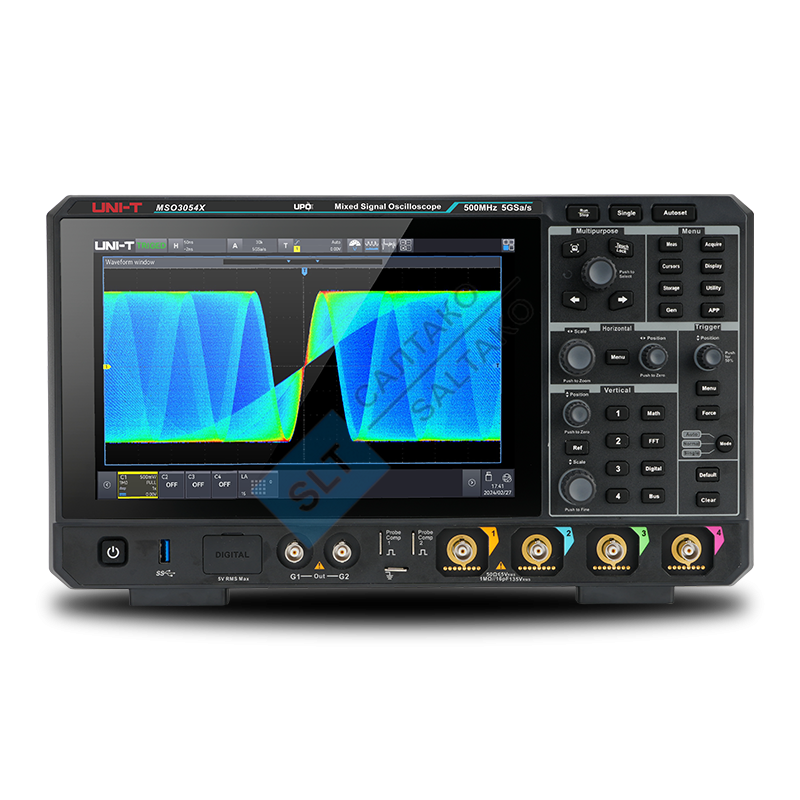

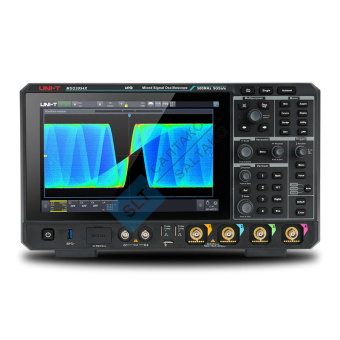

Осциллограф UNI-T серии MSO3000X (MSO3034X MSO3054X)

Осциллограф смешанных сигналов UNI-T серии MSO3000X обеспечивает максимальную частоту дискретизации 5 Гвыб/с и глубину памяти до 500 Мвыб. Он использует эксклюзивную технологию Ultra Phosphor 3.0, достигающую скорости захвата формы сигнала до 2 000 000 wfms/с, и оснащен дисплеем цветовой температуры с 256 уровнями яркости. Благодаря усовершенствованной цифровой системе запуска он достигает точности запуска 10 пс. Осциллограф поддерживает 12 типов расширенных триггеров, 12 типов запуска и декодирования последовательной шины, а также расширенные функции и режимы анализа, такие как спектральный анализ, анализ мощности, гистограммы, запись формы сигнала, улучшенное разрешение, тестирование на прохождение/непрохождение, поиск и навигация. Он также оснащен обширными функциями измерения и математических вычислений. Устройство оснащено 10,1-дюймовым емкостным сенсорным экраном, поддерживающим различные жесты для обычных операций с формой сигнала, а также веб-сервером для дистанционного управления. Это универсальный и мощный инструмент.



Интегрированный осциллограф 9-в-1
-Осциллографы
-Логический анализатор
-Генератор сигналов произвольной формы/функций
-Анализатор спектра
-Анализатор протоколов
-Анализатор мощности
-Анализатор диаграммы Боде
-Высокоточный частотомер
-Цифровой вольтметр



Ультра Фосфор 3.0
Ultra Phosphor 3.0 с его передовой программной и аппаратной архитектурой поддерживает 8-канальное параллельное графическое отображение, достигая скорости обработки до 20 Гбит/с и скорости захвата формы сигнала до 800 000 wfms/s, достигая 2 000 000 wfms/s в последовательном режиме, с минимальным временем простоя менее 1 мкс. Это делает спорадические сигналы и редкие аномалии обнаруживаемыми.




54 типа: измерения, статистика, графики тенденций
54 типа точных автоматических измерений параметров, охватывающих несколько измерений, таких как напряжение, частота, фаза. Он также интегрирует расширенную статистику параметров и функции анализа визуализации графика тренда, обеспечивая комплексное и многомерное отображение изменений характеристик сигнала, достигая профессионального уровня глубокого понимания и эффективной интерпретации данных.




Анализ мощности 6+
Он объединяет анализ коэффициента отклонения электропитания (PSRR), анализ отклика замкнутого контура управления, оценку качества электроэнергии, обнаружение гармоник тока и функции анализа импульсного тока, предоставляя комплексные и профессиональные решения для квалификации производительности энергосистемы, оценки стабильности и оптимизации. Целью является повышение энергоэффективности и стабильности системы.
Поддерживает 12 испытаний мощности в 2024 году.




Декодирование и запуск протокола
Поддерживает 12 типов основных протоколов, включая
: - Встроенные: UART, I2C, SPI
- Автомобильные: CAN, CAN-FD, LIN, FlexRay, SENT
- Аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ) -
Аэрокосмическая промышленность: MIL STD 1553, ARINC 429
- Беспроводная связь: Manchester
Оснащенный точным захватом аномалий и возможностями декодирования в реальном времени, он декодирует 200 М данных менее чем за 1 секунду и инновационно поддерживает одновременный анализ четырех шин, предоставляя быстрые и глубокие решения для анализа протоколов для сложных систем связи.




Анализатор спектра
-БПФ максимум 4 млн точек
-Кривая водопада
-Автоматическое измерение маркера
-4 трассы
-Одновременно открытый 4-канальный БПФ
Оснащенный технологией полного аппаратного ускорения, этот продукт достигает сверхбыстрой выборки до 4 млн точек, значительно повышая точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиков и маркера частотной области помогает пользователям точно захватывать и глубоко анализировать сложную динамику сигнала в цепях, значительно повышая эффективность анализа цепей и предоставляя пользователям исключительный опыт тестирования.
