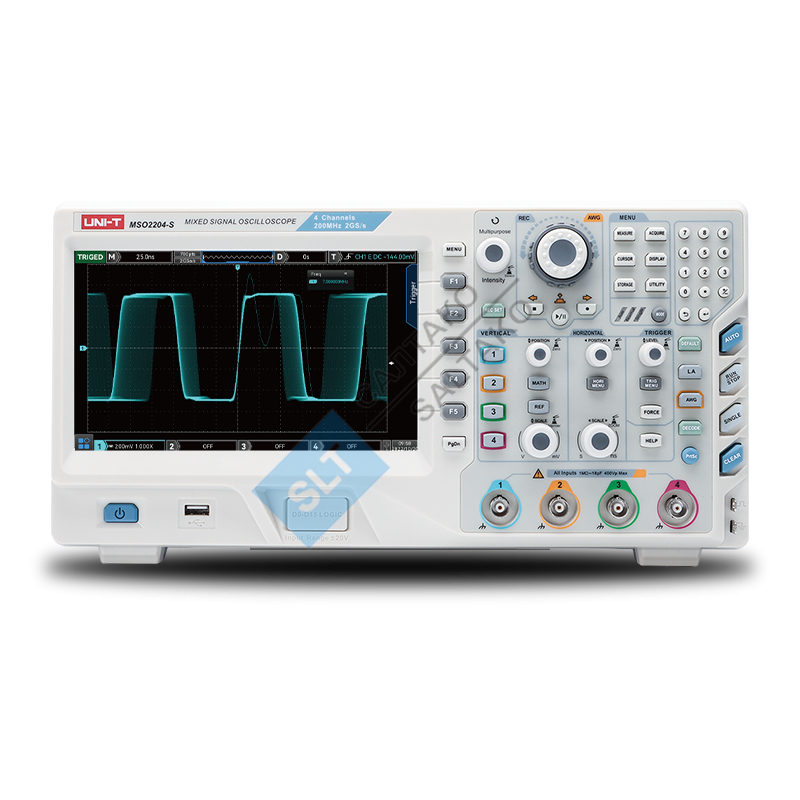

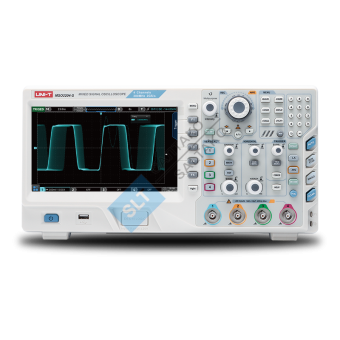

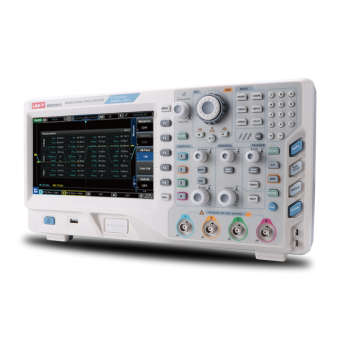

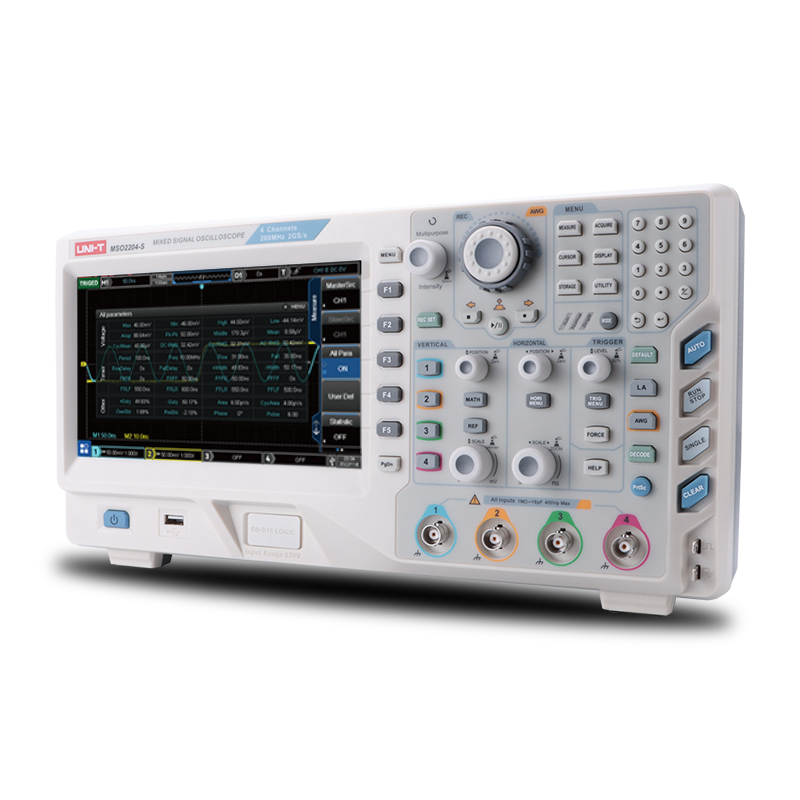

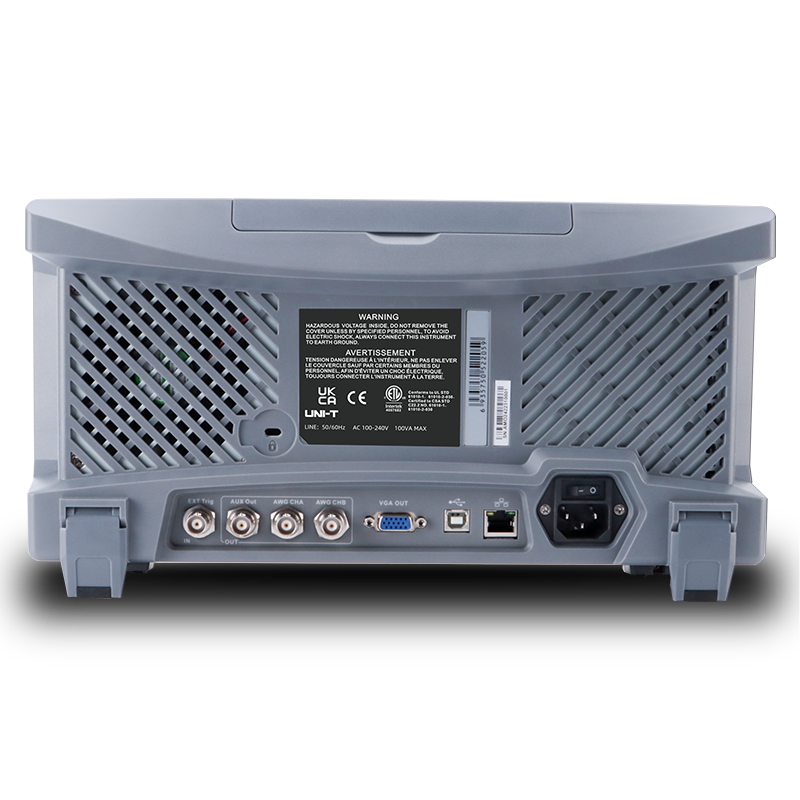

Осциллограф UNI-T серии MSO/UPO2000

Цифровой фосфорный осциллограф UNI-T серии MSO/UPO2000 — это многофункциональный и высокопроизводительный осциллограф на основе оригинальной технологии Ultra Phosphor компании UNI-T. Он реализует сочетание простоты использования, превосходных технических показателей и множества функциональных возможностей. Он может помочь пользователям быстрее выполнять измерительные работы. Это осциллограф, разработанный для общих нужд проектирования/отладки/тестирования во многих областях, таких как связь, полупроводники, компьютеры, приборостроение, промышленная электроника, бытовая электроника, автомобильная электроника, техническое обслуживание на месте, НИОКР/образование и т. д. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видео, джиттер, шум и низковолновые сигналы.

Модели

Model	Analog Channel	Analog bandwidth	LA	AWG
UPO2102	2	100MHz	○	×
UPO2104	4	100MHz	○	×
UPO2202	2	200MHz	○	×
UPO2204	4	200MHz	○	×
MSO2102	2	100MHz	●	×
MSO2104	4	100MHz	●	×
MSO2202	2	200MHz	●	×
MSO2404	4	200MHz	●	×
MSO2102-S	2	100MHz	●	●
MSO2104-S	4	100MHz	●	●
MSO2202-S	2	200MHz	●	●
MSO2204-S	4	200MHz	●	●



Совершенно новый интерактивный опыт
8-дюймовый сенсорный экран поддерживает различные жестовые операции, такие как щелчок, скольжение, масштабирование, редактирование, перетаскивание и т. д. Сделайте действие измерения более плавным и удобным, и пользователи смогут освоить его быстрее. В то же время традиционное управление кнопками и ручками по-прежнему сохраняется, а интерактивный опыт оптимизирован в максимальной степени.



36 параметров измерения
Автоматическое измерение параметров до 36 видов. Предоставляет множество автоматических параметров измерения при измерении форм сигналов, что значительно повышает эффективность измерений.




XY-режим
Измерение курсором в режиме XY позволяет быстро измерить разность фаз между двумя сигналами.



Технология Ultra Phosphor 2.0
Обычная скорость захвата формы сигнала составляет до 200 000 осциллограмм/с, в режиме быстрого сбора данных скорость захвата формы сигнала увеличивается до 1 000 000 осциллограмм/с.




256-градусный дисплей
Используя оригинальную технологию отображения Ultra Phosphor, вы можете наблюдать накопленный эффект в течение длительного времени, что удобно для отображения деталей формы сигнала и случайных отклонений.





Multi-Scopes 2.0, многоканальный независимый запуск
Три системы сбора, вертикальной и триггерной независимы друг от друга, что сопоставимо с четырьмя одноканальными фосфорными осциллографами.
Стабильный захват различных негомологичных сложных сигналов, также может использоваться для сравнения сигналов нескольких устройств в реальном времени для удовлетворения потребностей многоканальных тестов.
Различные режимы отображения разделенного экрана, отсутствие помех, простота наблюдения и сравнения.




Глубина памяти 56 Мбит/с на канал
Осциллограф может поддерживать высокую частоту дискретизации в более широком диапазоне временной развертки, принимая во внимание общую и детализированную форму сигнала, что значительно повышает скорость захвата аномальных форм сигнала.




12 расширенных триггеров
Богатые функции запуска, включая 12 расширенных триггеров, 7 протоколов и запуск логических каналов, могут помочь пользователям точно и быстро захватывать и отображать интересующие их сигналы.




Аппаратное декодирование в реальном времени с полной памятью
При глубине памяти 56Mpts скорость декодирования 7 протоколов снижается с десятков секунд до миллисекунд, что в сотни раз быстрее скорости программного декодирования, что значительно повышает эффективность анализа. Записанные формы сигналов также поддерживают аппаратное декодирование в реальном времени.




Зона триггера
Зонный триггер можно использовать в сочетании с существующим базовым триггером, расширенным триггером и протокольным триггером для завершения захвата различных случайных и сложных характеристических сигналов.





Функция AWG Генератор сигналов произвольной формы
Встроенный двухканальный генератор произвольных сигналов может выводить синусоидальную волну, прямоугольную волну, пилообразную волну, импульсную волну, произвольную волну, шум и постоянный ток. Максимальная выходная частота синусоидальной волны составляет 50 МГц.




Участок Боде
Может использоваться для анализа контура. Это критическое измерение, часто используемое для характеристики частотной характеристики (усиление, фаза и частота) современных электронных конструкций, включая пассивные фильтры, схемы усилителей и сети отрицательной обратной связи для импульсных источников питания.




Возможность анализа смешанного сигнала на 16 цифровых каналах
С 16 цифровыми каналами, все цифровые каналы имеют глубину памяти формы сигнала до 56 Мт, максимальную частоту дискретизации 1 Гвыб/с. Поддержка смешанного запуска и декодирования аналоговых и цифровых каналов, удобное группирование цифровых каналов и групповая работа.




Веб-контроль
Доступ к осциллографу возможен через веб-страницу, что избавляет от необходимости установки программного обеспечения верхнего компьютера. Поддержка управления с помощью ПК и мобильного телефона. Удаленная работа более гибкая и удобная.




4M точек улучшенного БПФ
Поддержка многодоменного просмотра, независимого отображения спектра, многомерной визуализации характеристик сигнала. Предоставляет 4 режима трассировки и 4 режима детектора для удовлетворения различных потребностей анализа. Поддержка автоматического измерения пиков трассировки для быстрого определения ключевых спектральных характеристик.







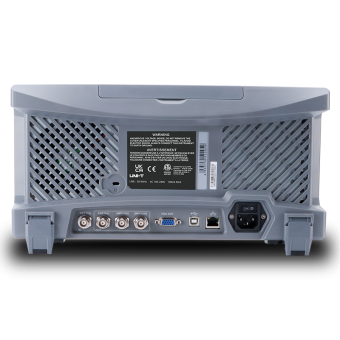

Осциллограф UNI-T серии MSO/UPO2000
Модели: UPO2102 UPO2104 UPO2202 UPO2204 MSO2102 MSO2104 MSO2202 MSO2404 MSO2102-S MSO2104-S MSO2202-S MSO2204-S
