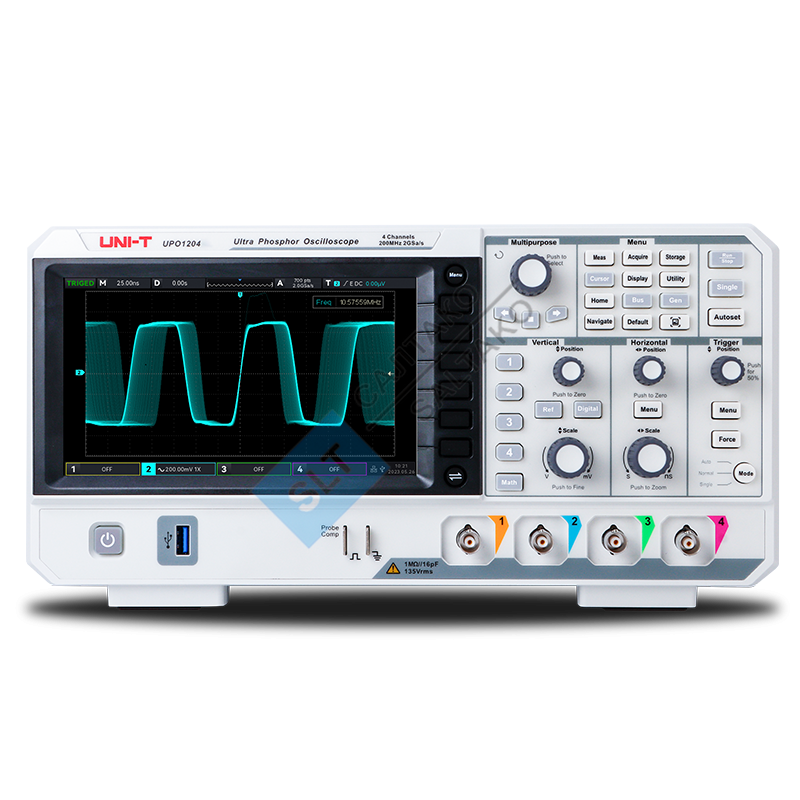

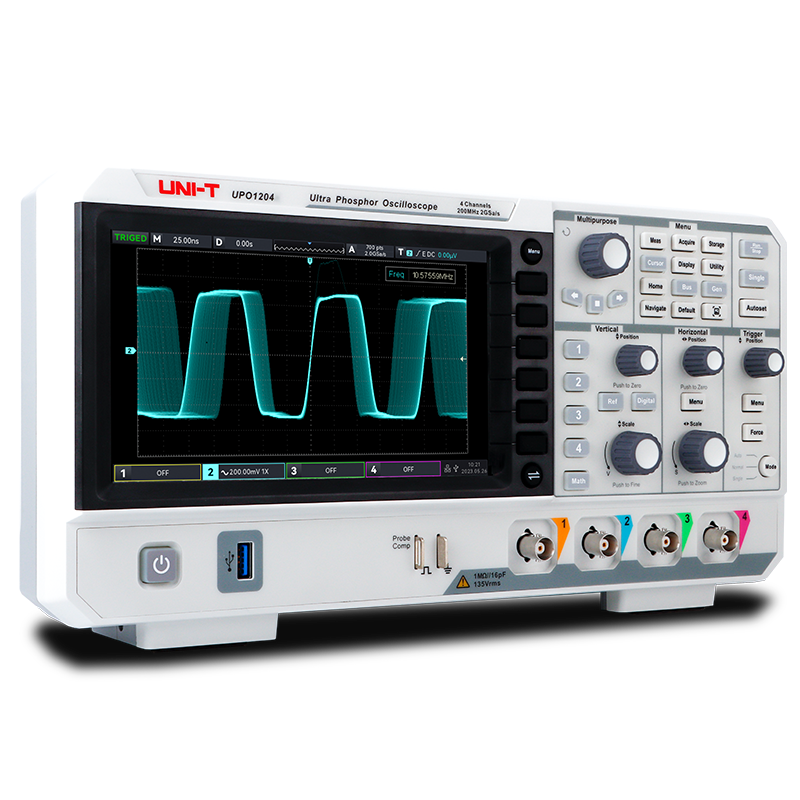

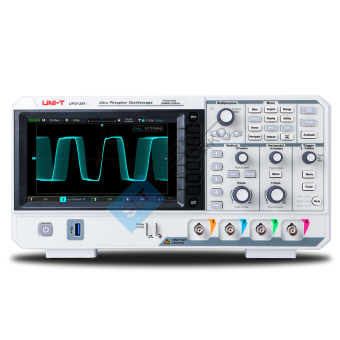

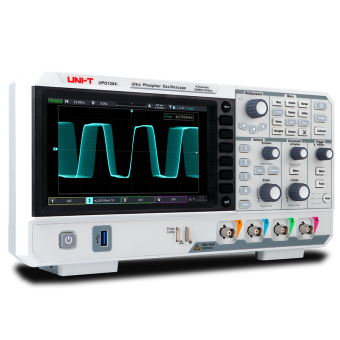

Осциллограф UNI-T серии UPO1000 (UPO1054 UPO1104 UPO1204)

Цифровой осциллограф UNI-T серии UPO1000 использует технологию Ultra Phosphor 2.0. Эта серия оснащена тремя уровнями полосы пропускания 50 МГц/100 МГц/200 МГц, а частота дискретизации в реальном времени достигает 2 Гвыб/с. Вся серия оснащена 4 каналами в стандартной комплектации; поддерживает независимый модуль DVM; имеет богатые функции триггера и декодирования шины и поддерживает декодирование оборудования в реальном времени с полной памятью. Его можно широко использовать при проектировании встраиваемых систем, приборостроении, бытовой электронике, автомобильной электронике, полевом обслуживании, образовании и многих других областях.

Model	Analog Bandwidth	Analog Channel	Sampling Rate
UPO1204	200 MHz	4	2 GSa/s
UPO1104	100 MHz	4	2 GSa/s
UPO1054	50 MHz	4	2 GSa/s

Быстрое получение фосфора ™Использование оригинальной технологии отображения Ultra Phosphor




Аппаратная запись в реальном времени
Максимальная запись 120000 кадров




Глубина памяти 56 Мбит/с
Захватывайте формы сигналов в течение длительных периодов времени и при этом получайте полную информацию в частотной области при высоких частотах дискретизации без искажения формы сигнала.




36 параметров измерения
Поддержка быстрого измерения всех параметров и статистических функций. Дополнительное измерение на экране и курсор, выбранная область измерения, настройки порогов, помогающие вам точно анализировать определенные параметры.




Высокий захват
Благодаря внедрению инновационной технологии параллельной обработки цифрового сигнала скорость обычной выборки может достигать 150 000 осциллограмм/с, а в режиме быстрого сбора данных она может достигать 500 000 осциллограмм/с.




Функция навигации
Обеспечивает три режима навигации по времени, маркеру и сегменту для быстрого нахождения целевой формы волны. Поддерживает автоматическую прокрутку для просмотра форм волн памяти с несколькими регулируемыми скоростями для облегчения всестороннего наблюдения за тенденциями.




Встроенный цифровой вольтметр
Встроенный цифровой вольтметр (DVM), может устанавливать сигнализацию превышения предела




Измерение курсора
Поддержка измерений CH1, CH2, CH3, CH4, MATH, REF одновременно; поддержка измерения экрана, возможность одновременного измерения времени и напряжения




Записи формы сигнала можно сохранять в видеоформате.
Записанную форму сигнала можно воспроизвести и просмотреть на ПК, что повышает удобство использования.




Аппаратное декодирование в реальном времени с полной памятью
Благодаря памяти глубиной 56 Мбит/с скорость декодирования 3 протоколов (RS232/UART, I2C, SPI) достигает миллисекунд, что в сотни раз превышает скорость программного декодирования и значительно повышает эффективность анализа.




1 Mpts улучшенное БПФ
Поддержка многодоменного просмотра, независимого отображения спектра, многомерной визуализации характеристик сигнала. Предоставляет 4 режима трассировки и 4 режима детектора для удовлетворения различных потребностей анализа. Поддержка автоматического измерения пиков трассировки для быстрого определения ключевых спектральных характеристик.
