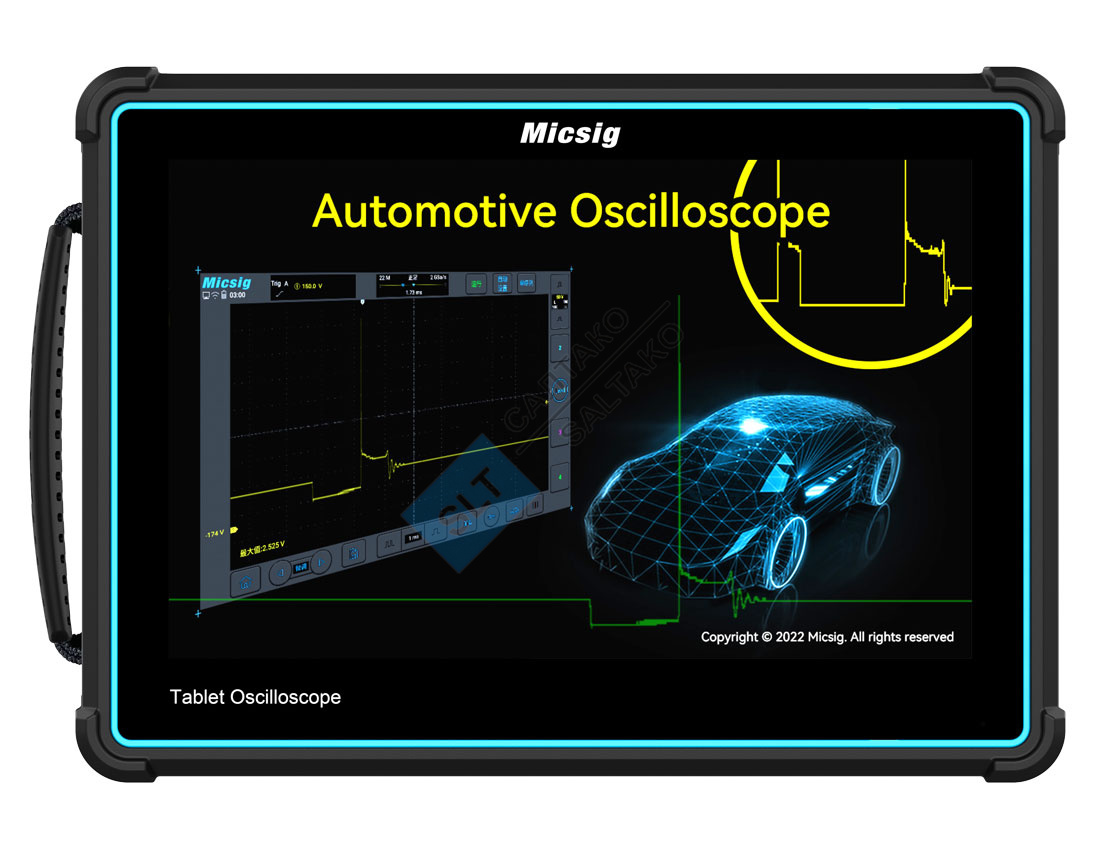

Micsig ATO1004 Осциллограф для автосервиса цифровой планшетный

Micsig ATO1004  Планшетный осциллограф выполнен в компактном форм-факторе толщиной около 5 см, что делает его универсальным осциллографом для отладки и тестирования электроник и. Он включает в себя всесторонние функции измерения и математических операций, поддерживает запуск и декодирование последовательной шины, а также оснащен аппаратными модулями цифровой фильтрации и другими функциями. Работает от встроенного аккумулятора, помогая инженерам работать в любом месте. Оснащенные профессиональной системой SigtestUI на базе Android, созданной на основе десятилетнего опыта, новые осциллографы серии ATO предлагают полностью сенсорное управление и обновленный пользовательский интерфейс, что делает их более эффективными в использовании по сравнению с традиционными настольными осциллографами.
     Идеален для ремонта авто в полевых условиях и решения множества инженерных задач.

Технические характеристики

• Полоса пропускания: 100 МГц
• Количество каналов: 4
• Максимальная частота выборки в режиме реального времени: 1 ГГц
• Чувствительность осциллографа: 1 мВ/дел - 10 В/дел
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
• Глубина памяти: 110 M
• Скорость регистрации до 78 000 осциллограмм/сек
• Декодирование протоколов: RS232/UART, I2C, SPI , LIN, CAN, CAN-FD (в комплекте), MIL-STD-1553B (опция),  ARINC-429 (опция).
• Аккумулятор в комплекте (время работы до 5 часов)
• Дополнительные пробники (опция)
• Сенсорный дисплей 26 см, TFT ЖК-дисплей, 1280х800 точек
• 256 градаций яркости при отображении осциллограммы
• 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту
• Встроенная память 32 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана
• Интерфейсы: HDMI, WiFi, USB2.0, USB Device
• Габариты: 265*192*50 мм
• Вес: 1,9 кг

Особенности:

• Полоса пропускания 100 МГц, 4 канала;
• Скорость регистрации до 78 000 осциллограмм/сек;

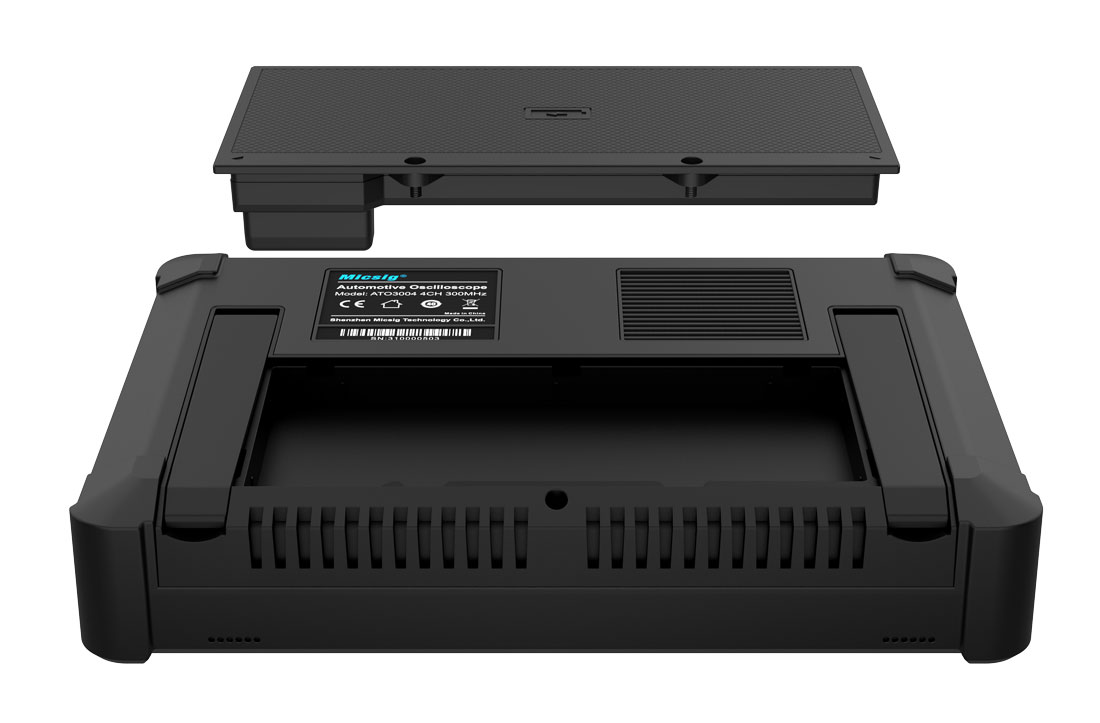

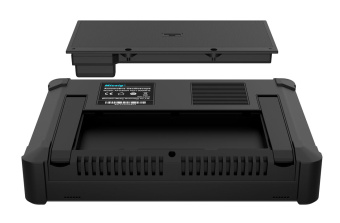

• Литий-ионная батарея ёмкостью 7500 мАч обеспечит длительную работу до 5 часов;
• 10.1-дюймовый TFT-LCD дисплей со сверхвысоким разрешением 1280*800 пикселей;
• Специальные функции для тестирования автомобильный техники;
• Декодирование и запуск по последовательной шине RS-232/422/485/UART, I2C, SPI, CAN/CAN FD и LIN;
• Интерфейсы: Wi-Fi, USB 3.0/2.0, USB Device, HDMI;
• Встроенная память 32 Гб, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
• Поддержка мобильного приложения (Android, iOS) и дистанционного управления ПК, поддержка обновления через Wi-Fi и передачи данных по FTP. Также можно проецировать изображение через порт HDMI для демонстрации в целях обучения и образования;
• Габариты: 265*192*50 мм, вес 1.9 кг

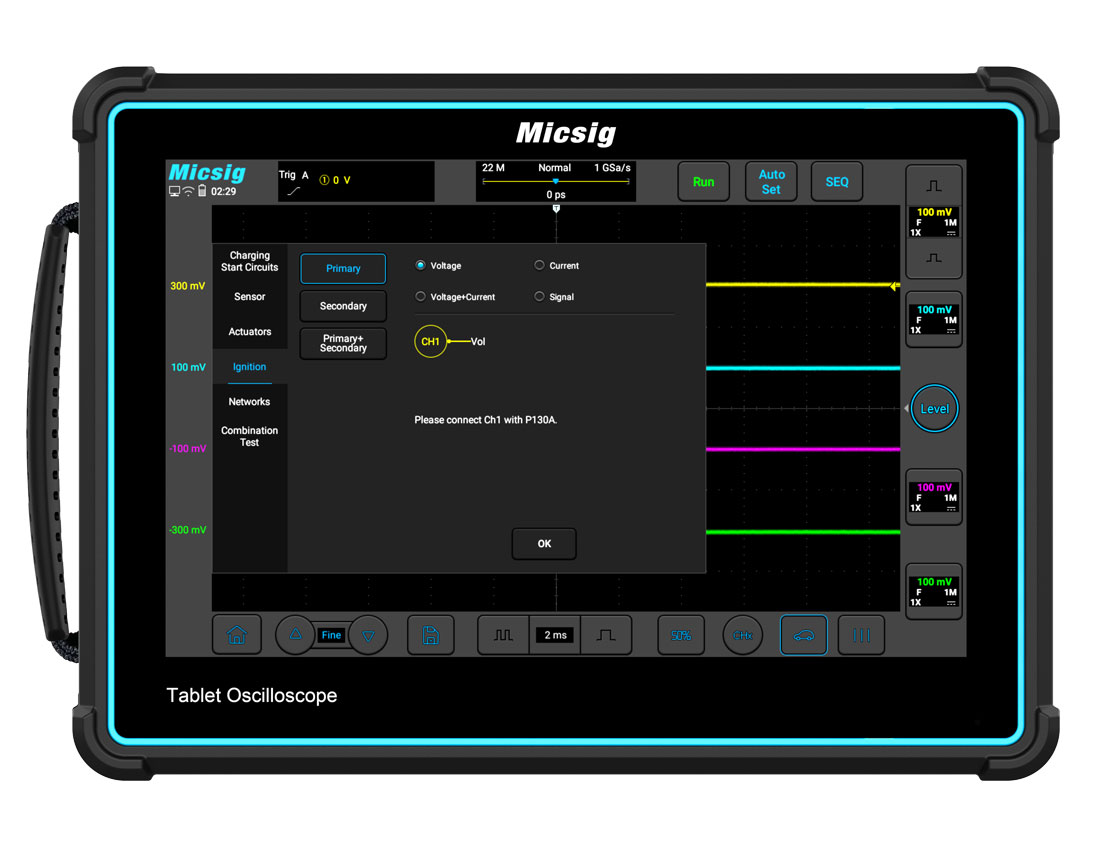

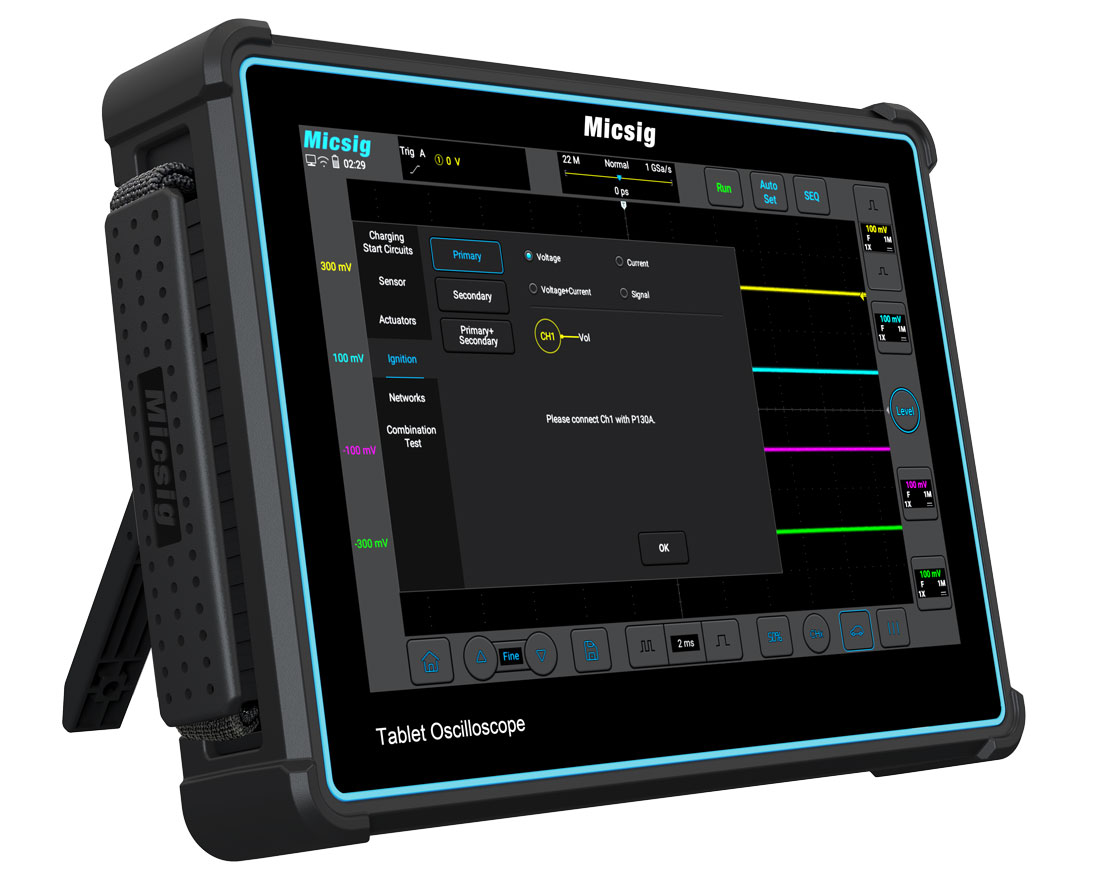

Специализированное ПО для диагностики автомобиля:

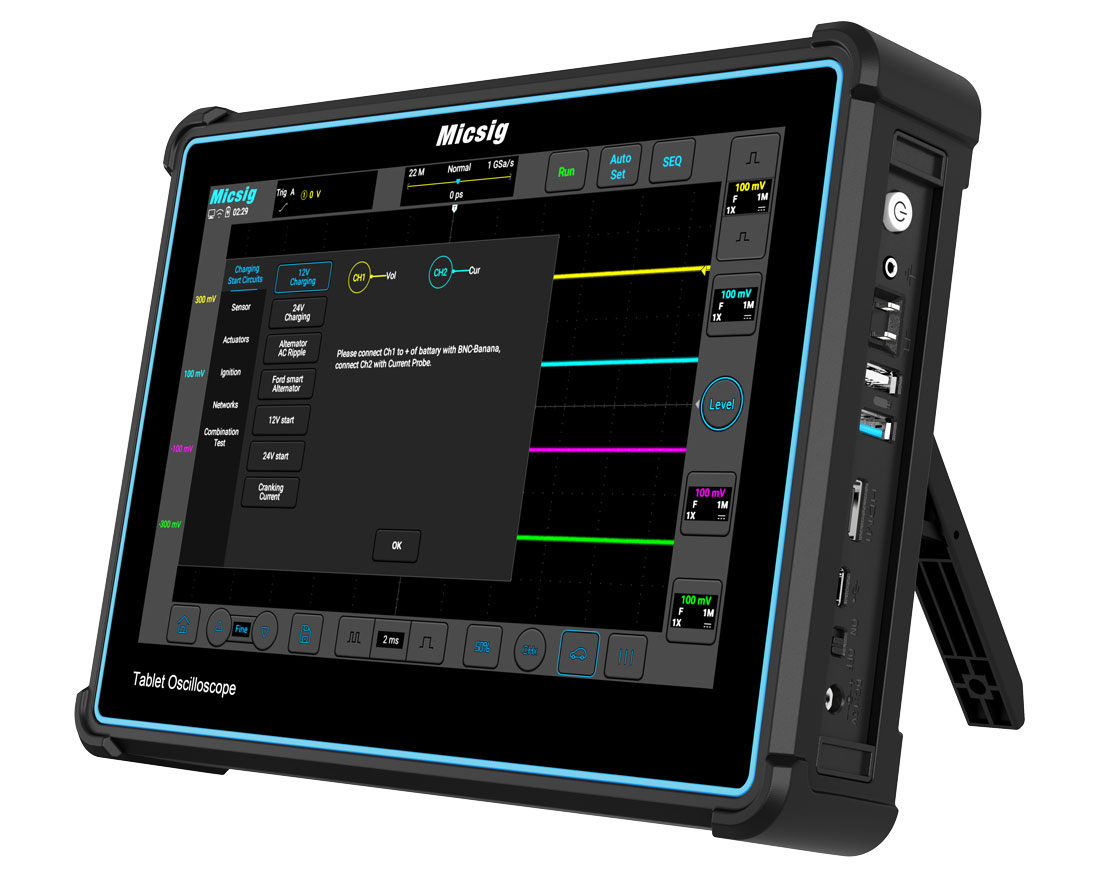

• Цепи зарядки (12/24В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;
• Датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;
• Приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;
• Сети: CAN High и CAN Low, CAN FD, FlexRay, K line;
• Комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и т.д.

Осциллограф для автосервиса цифровой Micsig ATO1004 планшетный
