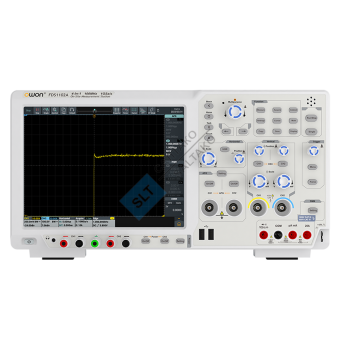

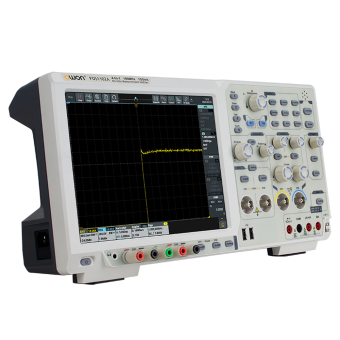

Осциллограф OWON FDS1102A (FDS1102 FDS3202 FDS3302) + генератор + блок питания + мультиметр

Осциллограф OWON FDS1102A (FDS1102 FDS3202 FDS3302) DSO+AG+Блок питания + Мультиметр 4-в-1

Поддерживает запуск по фронту, наклону, ширине импульса, окну, амплитуде, интервалу, тайм-ауту, типу кода, N-му фронту, видеозапуску, запуску по последовательной шине и т. д.

Поддерживает тестирование диаграмм FRA

На базе Android, новый опыт, больше возможностей

Поддерживает внешний HDMI-дисплей, мышь и клавиатуру, что упрощает сложные операции редактирования

Поддерживает настройку мультимедийного оборудования, такого как камера, микрофон, динамик и разъем для наушников, расширяет возможности обучения

Богатый интерфейс: USB-хост x4, USB-устройство, LAN, HDMI

10,4-дюймовый емкостный сенсорный HD-дисплей

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Осциллограф OWON FDS1102A (FDS1102 FDS3202 FDS3302) DSO+AG+Блок питания + Мультиметр 4-в-1
Поддерживает запуск по фронту, наклону, ширине импульса, окну, амплитуде, интервалу, тайм-ауту, типу кода, N-му фронту, видеозапуску, запуску по последовательной шине и т. д.
Поддерживает тестирование диаграмм FRA
На базе Android, новый опыт, больше возможностей
Поддерживает внешний HDMI-дисплей, мышь и клавиатуру, что упрощает сложные операции редактирования
Поддерживает настройку мультимедийного оборудования, такого как камера, микрофон, динамик и разъем для наушников, расширяет возможности обучения
Богатый интерфейс: USB-хост x4, USB-устройство, LAN, HDMI
10,4-дюймовый емкостный сенсорный HD-дисплей

Многофункциональный DSO серии OWON FDS

Модель	Пропускная способность	Частота дискретизации	Вертикальное разрешение	Длина записи
FDS1102A	100МГц	1ГС/с	Макс. 14 бит	10М
FDS1102	100МГц	1ГС/с	8 бит	10М
FDS3102	100МГц	2.5ГС/с	8 бит	10М
FDS3202	200МГц	2.5ГС/с	8 бит	10М
FDS3302	300МГц	2.5ГС/с	8 бит	10М

Технические характеристики

Характеристики осциллографа

Модель	FDS1102A	FDS1102	FDS3102	FDS3202	FDS3302
Пропускная способность		100МГц	100МГц	100МГц	200МГц	300МГц
Частота дискретизации		1ГС/с	1ГС/с	2.5ГС/с	2.5ГС/с	2.5ГС/с
		14 бит	8 бит	8 бит	8 бит	8 бит
Канал		2
Входное сопротивление		1МОм ± 2%, параллельно 15пФ ± 5пФ
Входная муфта		Постоянный ток, переменный ток и заземление
Длина записи		10М
Горизонтальный масштаб (с/дел)		2нс/дел - 1000с/дел, шаг 1 - 2 - 5		500пс/дел - 1000с/дел, шаг 1 - 2 - 5
Максимальное входное напряжение		1 МОм ≤ 300 В (среднеквадратичное значение);
Вертикальная чувствительность		1мВ/дел - 10В/дел (на входе)
Измерение курсора		△V и △T между курсорами, △V и △T между курсорами и автокурсорами
Автоматическое измерение		Период, Частота, Ширина +импульса, Ширина -импульса, Время нарастания, Время спада, Скважность экрана, Рабочий цикл +, Рабочий цикл -, PK-PK, Среднеквадратичное значение, Выброс, Макс, Мин, Вершина, Среднеквадратичное значение цикла, База, Амплитуда, Предыдущий выброс, Количество +импульсов, Количество -импульсов, Количество фронтов нарастания, Количество фронтов спада, Площадь, Площадь цикла, Задержка A→B, Задержка A→B, Фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика волновой формы		＋, －, ×, ÷, БПФ, определяемая пользователем функция, цифровой фильтр
Хранение формы сигнала		128 МБ,100 форм волн
Лиссажу Фигура	Пропускная способность	полная пропускная способность
Лиссажу Фигура	Разность фаз	±3 градуса
Тип триггера		Фронт, Видео, Импульс, Наклон, Рант, Окна, Тайм-аут, N-й Фронт, Логика, I ² C, SPI, RS232, LIN и CAN
Частота линии/поля (видео)		Стандарт NTSC, PAL и SECAM
Режим триггера		Автоматический, нормальный и одиночный

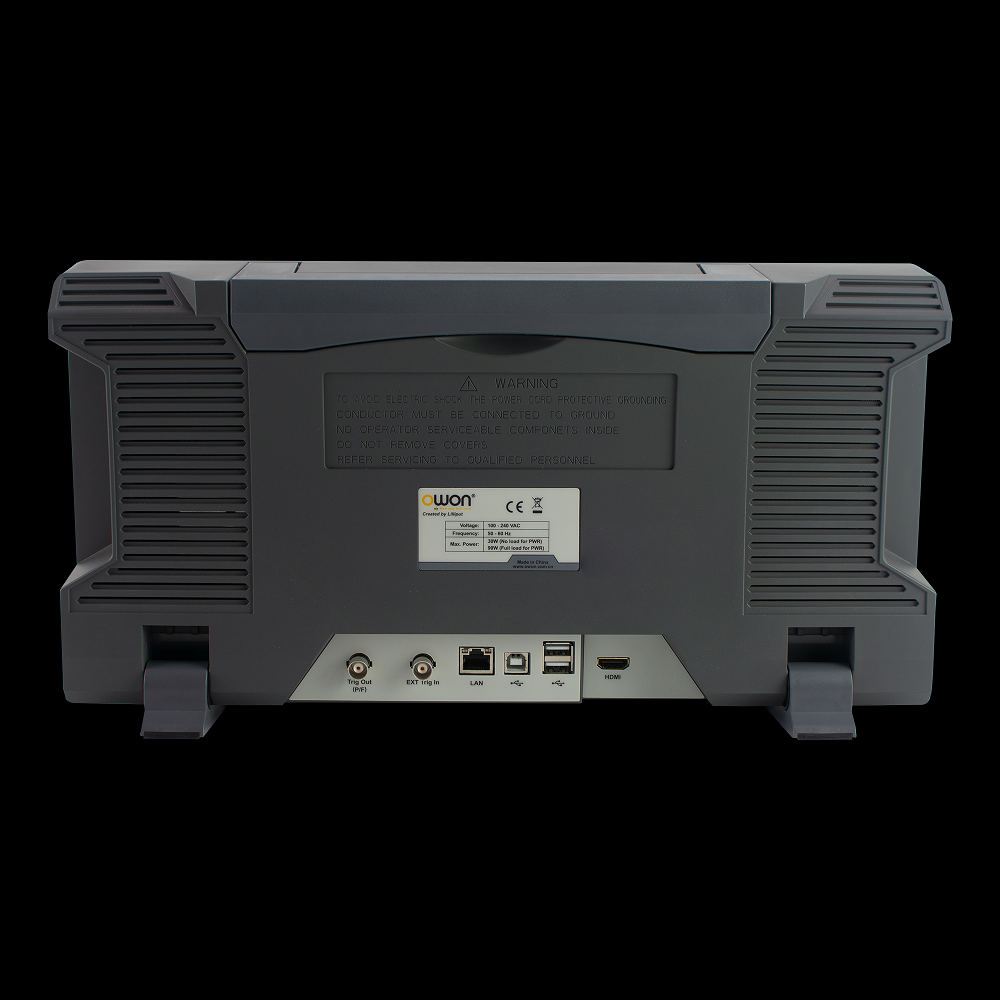

Интерфейс		HDMI; USB-устройство 1, USB-хост 4; Триггерный выход (P/F); ЛВС; наушники
Частотомер		доступный
WIFI (опционально)		доступный
Отображать		10,4-дюймовый (1024×768) сенсорный ЖК-дисплей

Характеристики блока питания

Канал		СН1/СН2
Номинальная выходная мощность (0℃-40℃)	Максимальное напряжение	0,1-15В
	Макс. ток	0,1-3А
	Максимальная мощность	15 Вт
Установка разрешения	Напряжение	10мВ
Установка разрешения	Текущий	10мА

Технические характеристики мультиметра

Полная шкала чтения	4½ цифры	Частотная характеристика	(40 - 1000) Гц
Автоматический диапазон	√	Тура среднеквадратичное значение	√
Мера	Напряжение, Ток, Емкость, Сопротивление, Частота, Рабочий цикл, Продолжить，Проверка диодов

Характеристики генератора формы волны

Максимальная выходная частота	50МГц
Частота дискретизации	300МС/с
Канал	2
Амплитуда (ЧСС)	2мВпик-10Впик
Длина формы волны	8К
Стандартные формы волн	Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, шум
Произвольные формы волн	экспоненциальный рост, экспоненциальный спад, Sin(x)/x, ступенчатая волна и т. д. 28 встроенных форм волн
Тип модуляции	AM, FM, PM, FSK, SWEEP, BURST

Подробная информация о продукте

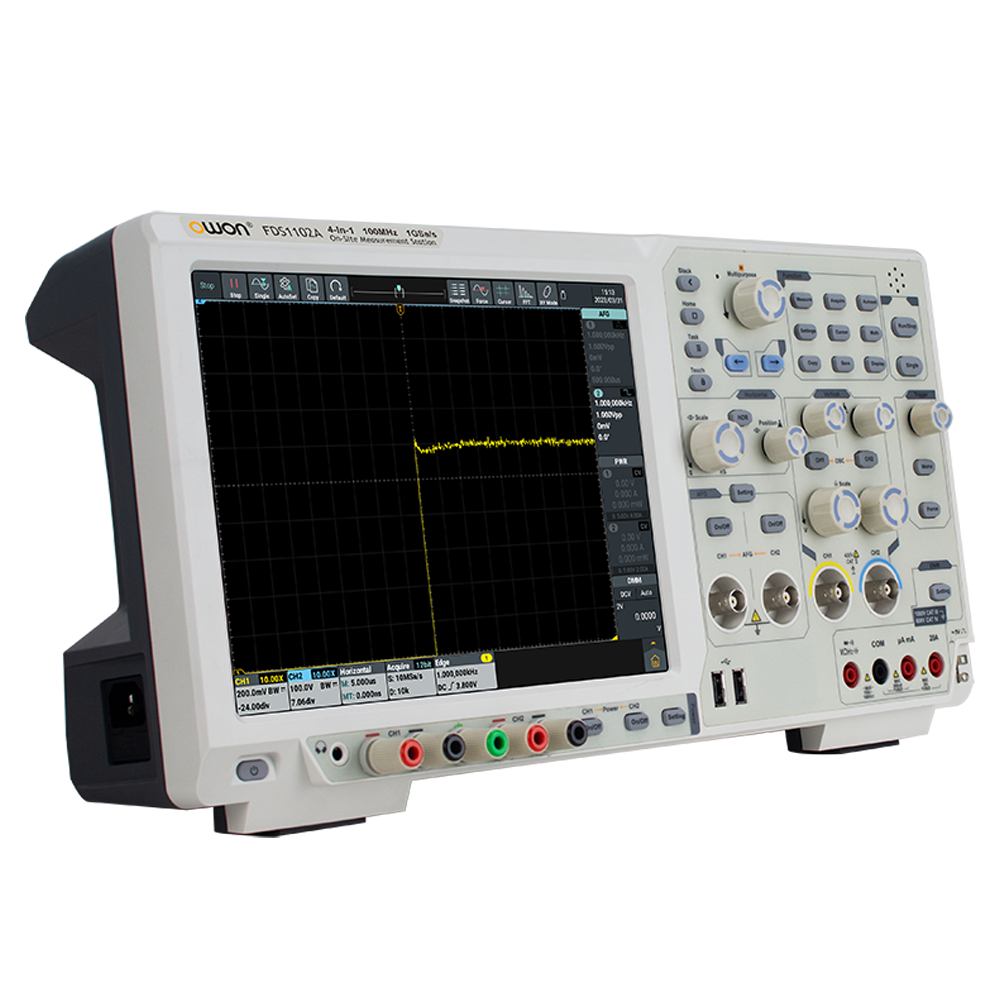

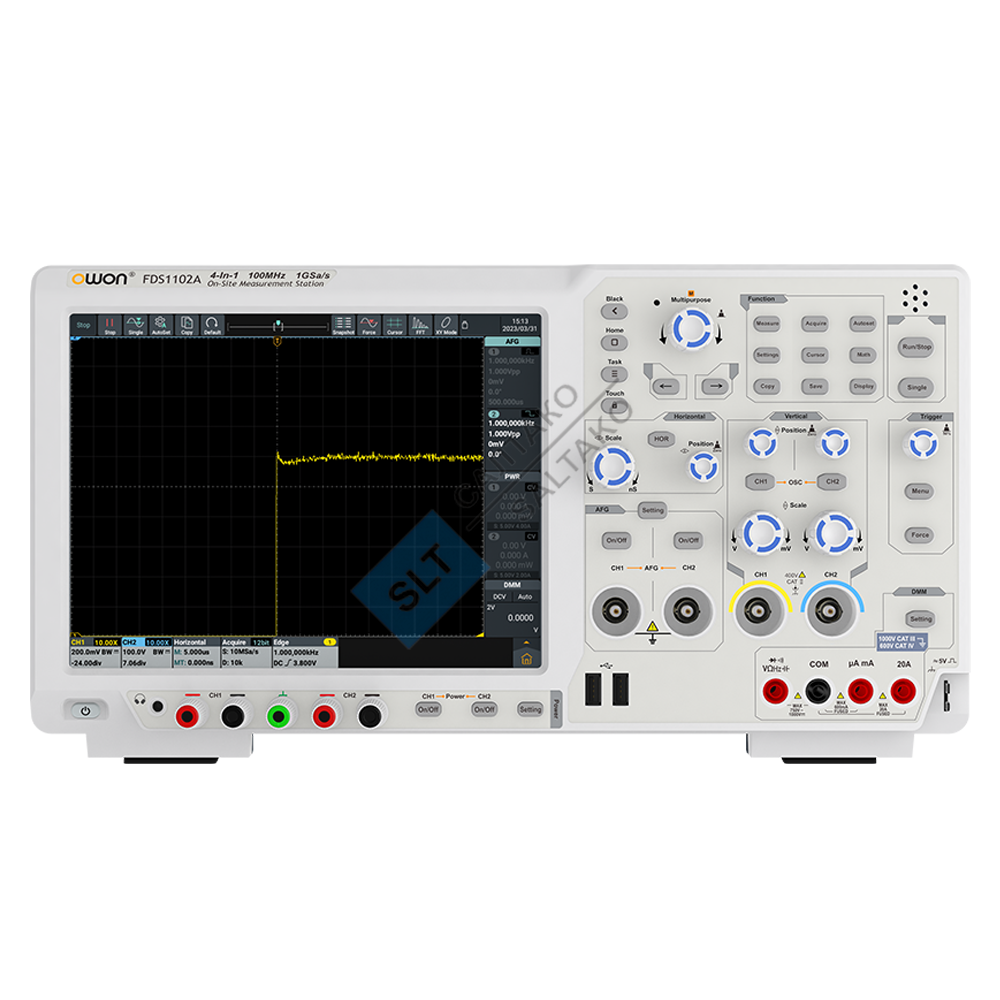

Осциллограф OWON FDS1102A + генератор + блок питания + мультиметр
Модели: FDS1102 FDS3102 FDS3202 FDS3302

Документы

FDS_USER_MANUAL Размер: 1,1 мб

FDS1000_Series _SPECIFICATIONS Размер: 182,9 кб

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	1
Дополнительно (осциллогаф)	Блок питания, Генератор, Мультиметр
Конструкция (осциллографа)	Настольный
