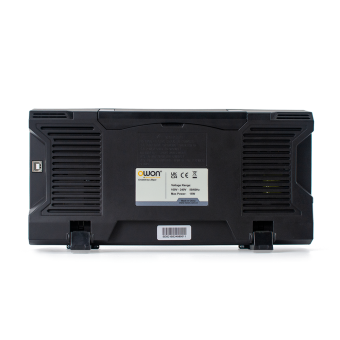

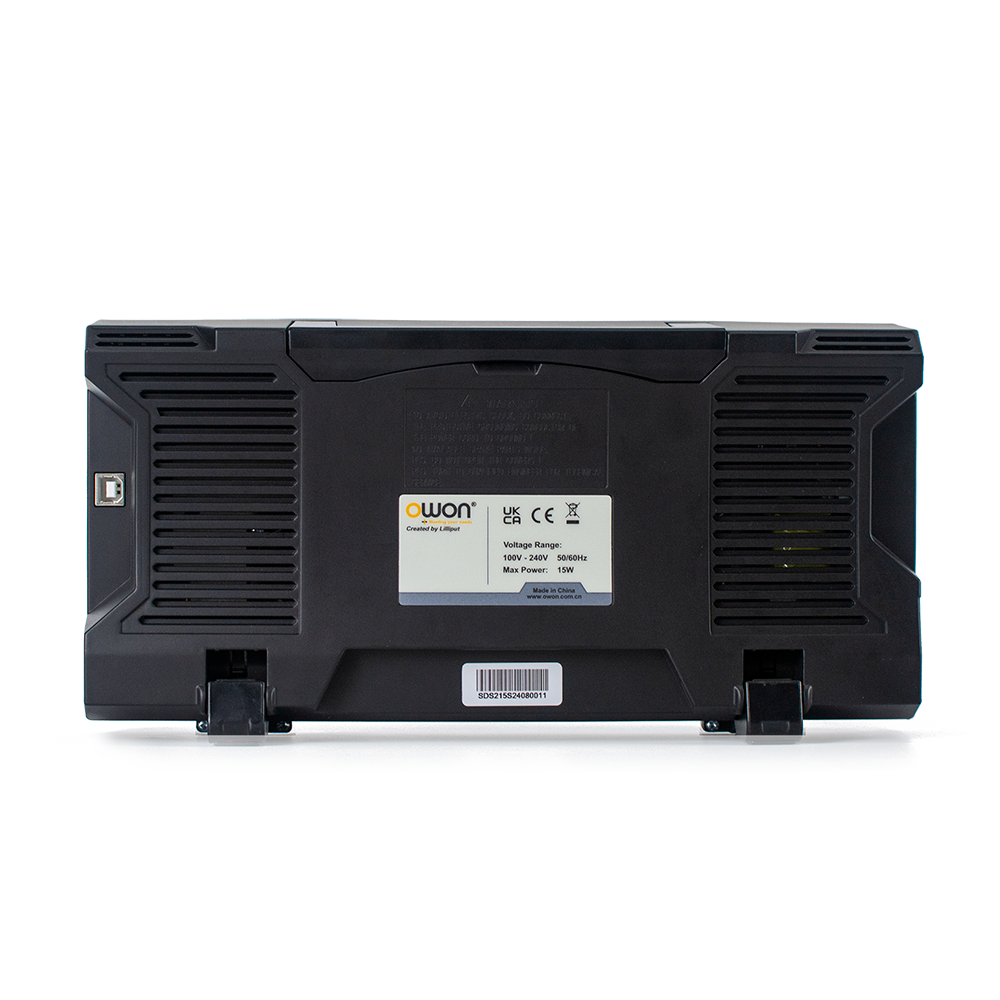

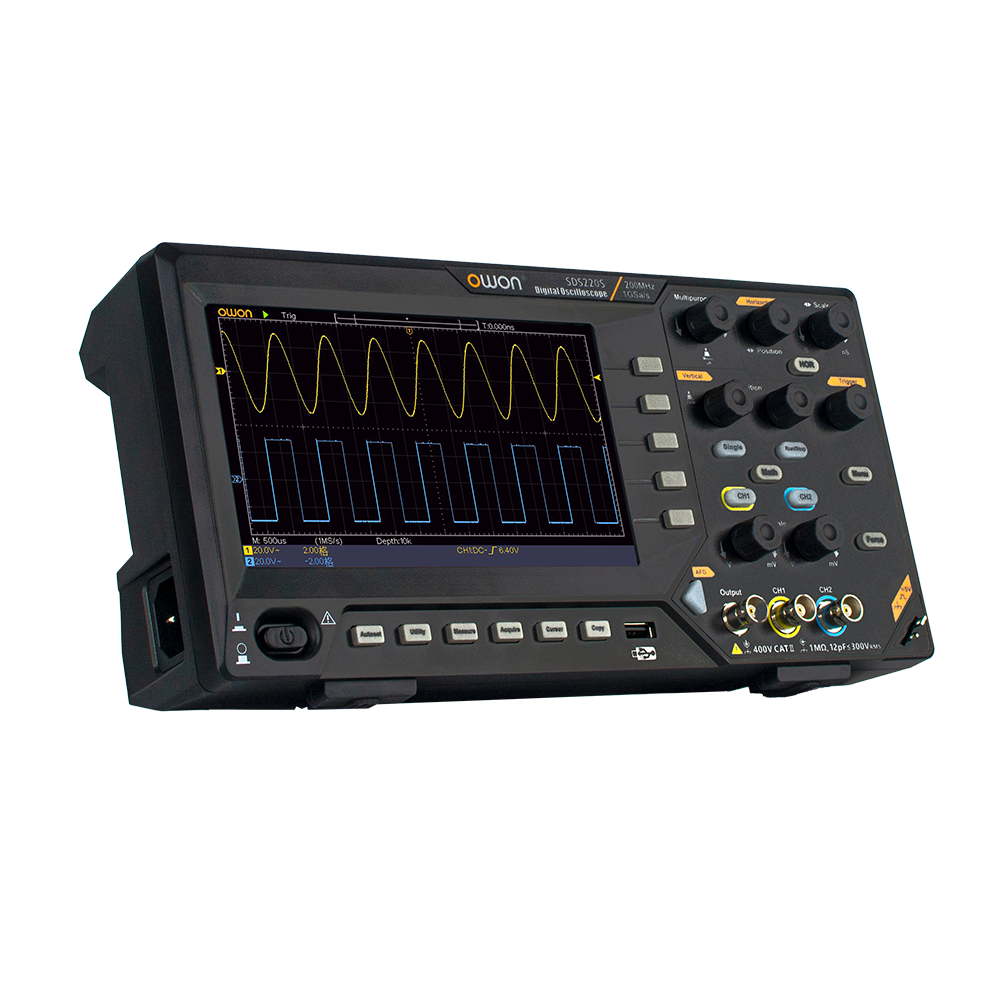

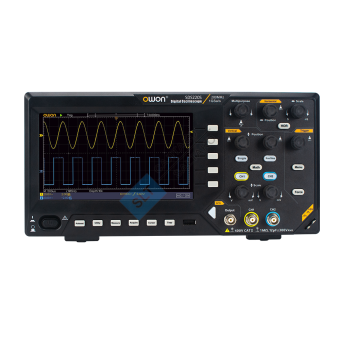

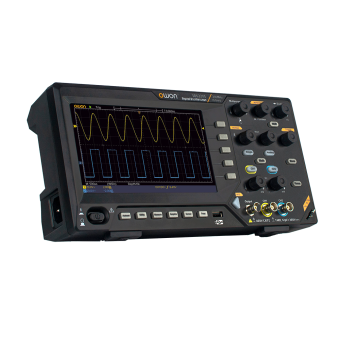

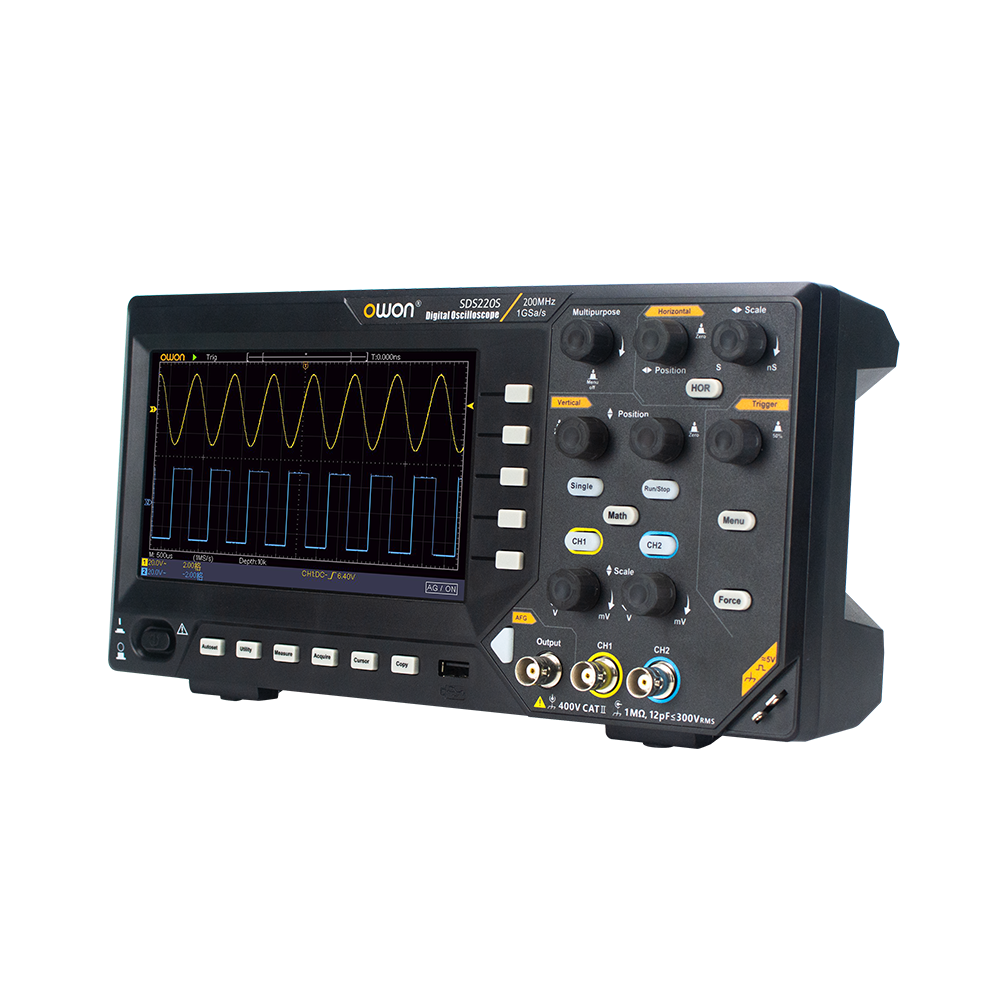

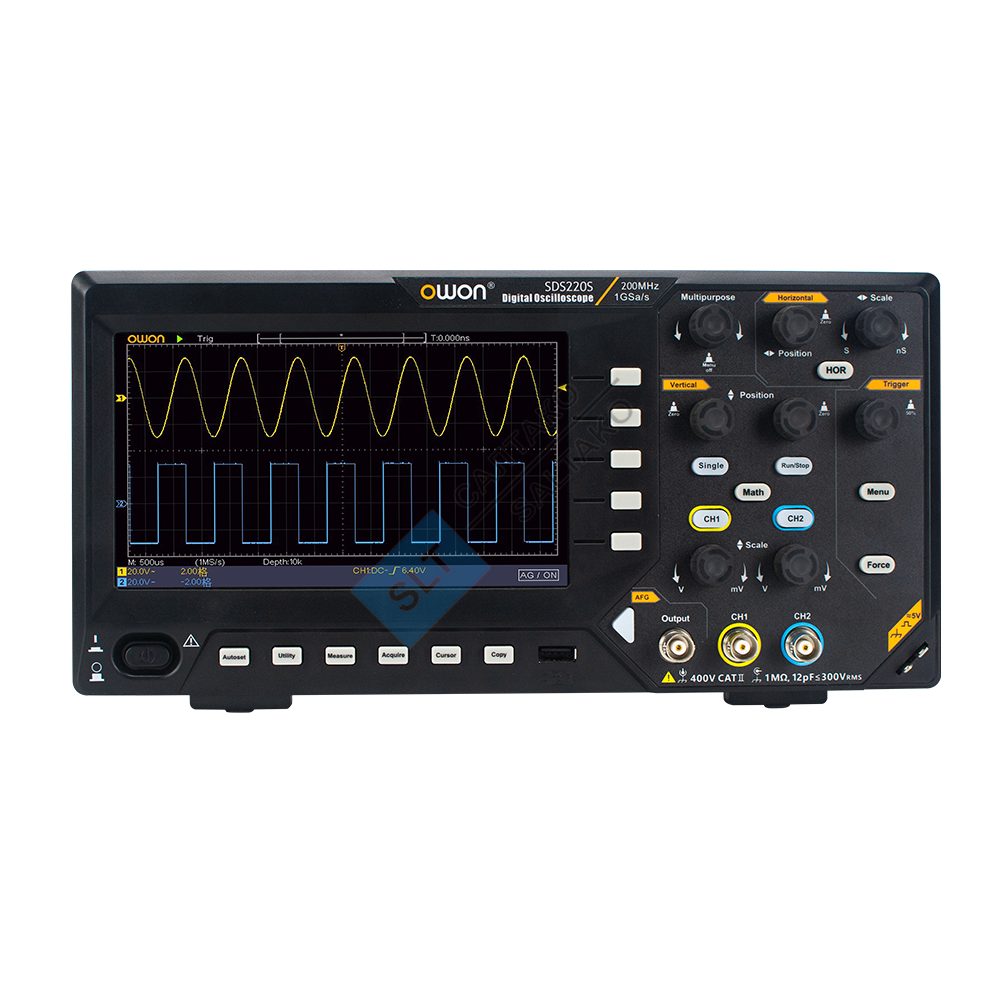

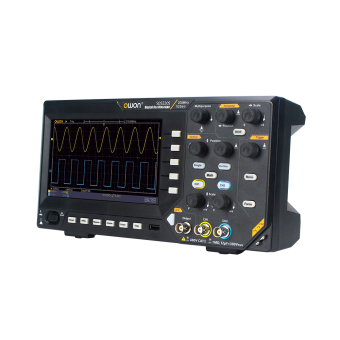

Осциллограф OWON SDS220 (SDS220S)

Модель​

SDS210 (С)

SDS215 (С)

SDS220 (С)

Пропускная способность

100МГц

150МГц

200МГц

Каналы

Двойной

Частота дискретизации

Макс. 1ГС/с

Режим получения

Нормальный, Пиковое обнаружение, Усреднение

Входная муфта

Постоянный ток, переменный ток, земля

Входное сопротивление

1МОм±2%，параллельно с 20 пФ±5 пФ

Фактор затухания зонда

1X，10X，100X，1000X

Длина записи

20М

Горизонтальный масштаб (с/дел)

2 нс/дел – 1000 с/дел, шаг 1 – 2 - 5

Вертикальная чувствительность

2 мВ/дел～10 В/дел

Автоматическое измерение

Период, Частота, Среднее, PK-PK, RMS, Макс, Мин, Вершина, Основание, Амплитуда, Выброс, Предыдущий выброс, Время нарастания, Время спада, +Длительность импульса, -Длительность импульса, +Скважность, -Скважность, Задержка A→B, Задержка A→B, RMS цикла, RMS курсора, Скважность экрана, Фаза, +Количество импульсов, -Количество импульсов, RiseEdgeCnt, FallEdgeCnt, Площадь и Площадь цикла.

Математика волновой формы

＋, －, ×, ÷, БПФ

Хранение формы сигнала

16 форм волн

Тип триггера

Край, Видео

Интерфейс связи

USB-хост и устройство

Частотомер

доступный

Характеристики генератора волновой формы  (только для SDS210S,215S,220S)

Стандартные формы волн

Синусоидальная волна, прямоугольная волна, пилообразная волна, импульсная волна, произвольная волна

Произвольные формы волн

Sinc, экспоненциальный рост, экспоненциальный спад, гауссово более 160 видов

Максимальная выходная частота

25МГц

Произвольная форма волны

0,1 Гц～5 МГц

Частота дискретизации

 125МСа/с

Амплитуда (50 Ом)

0,005 Впик-пик ～ 3 Впик-пик

Диапазон смещения постоянного тока

±(3В) (высокое сопротивление)

Канал

1

Длина формы волны

8к

Вертикальное разрешение

14 бит

Сопротивление нагрузки

50 Ом

Другие

Отображать

7-дюймовый (800*480) ЖК-дисплей

Размеры (Д x В x Г)

301мм × 152мм × 70 мм

Масса

≈ 1,1 кг
