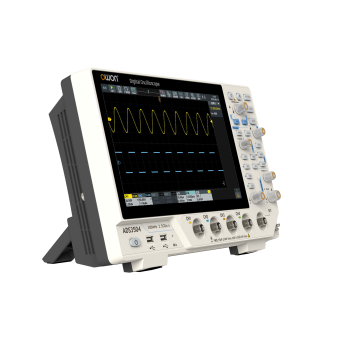

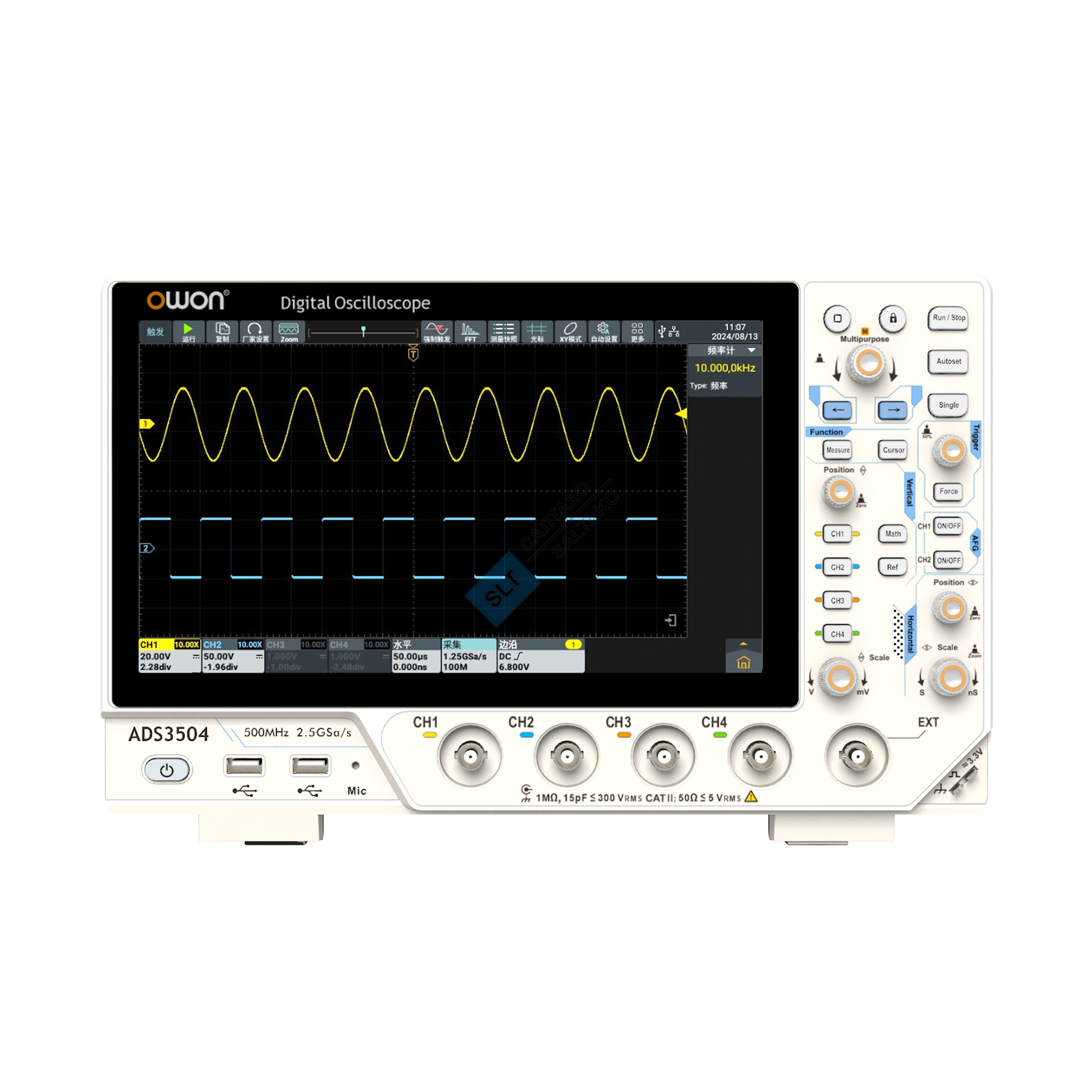

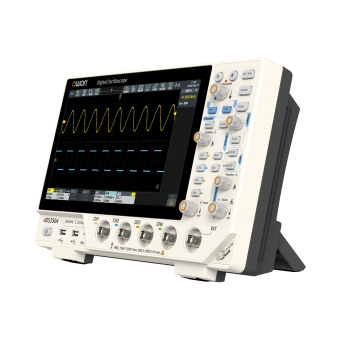

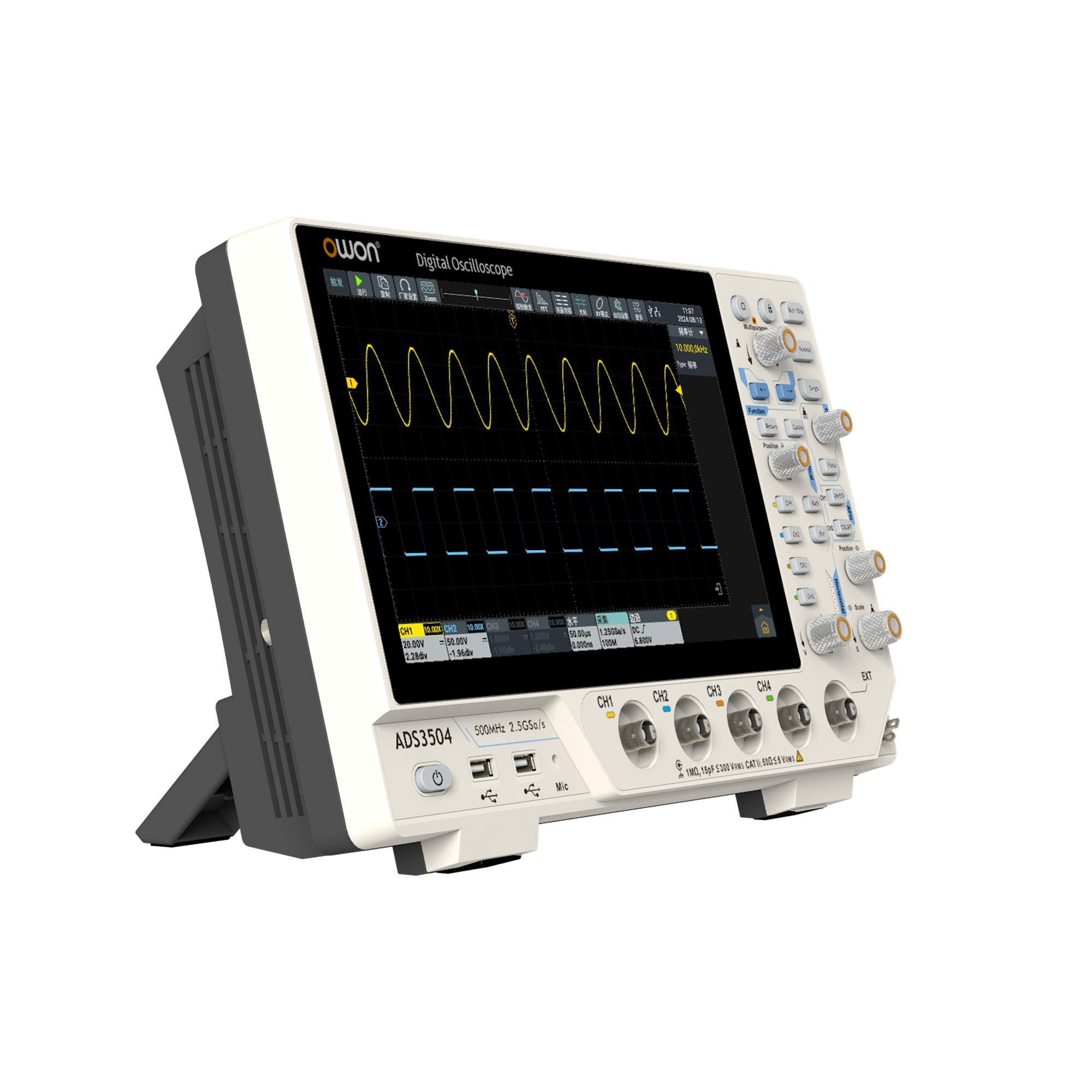

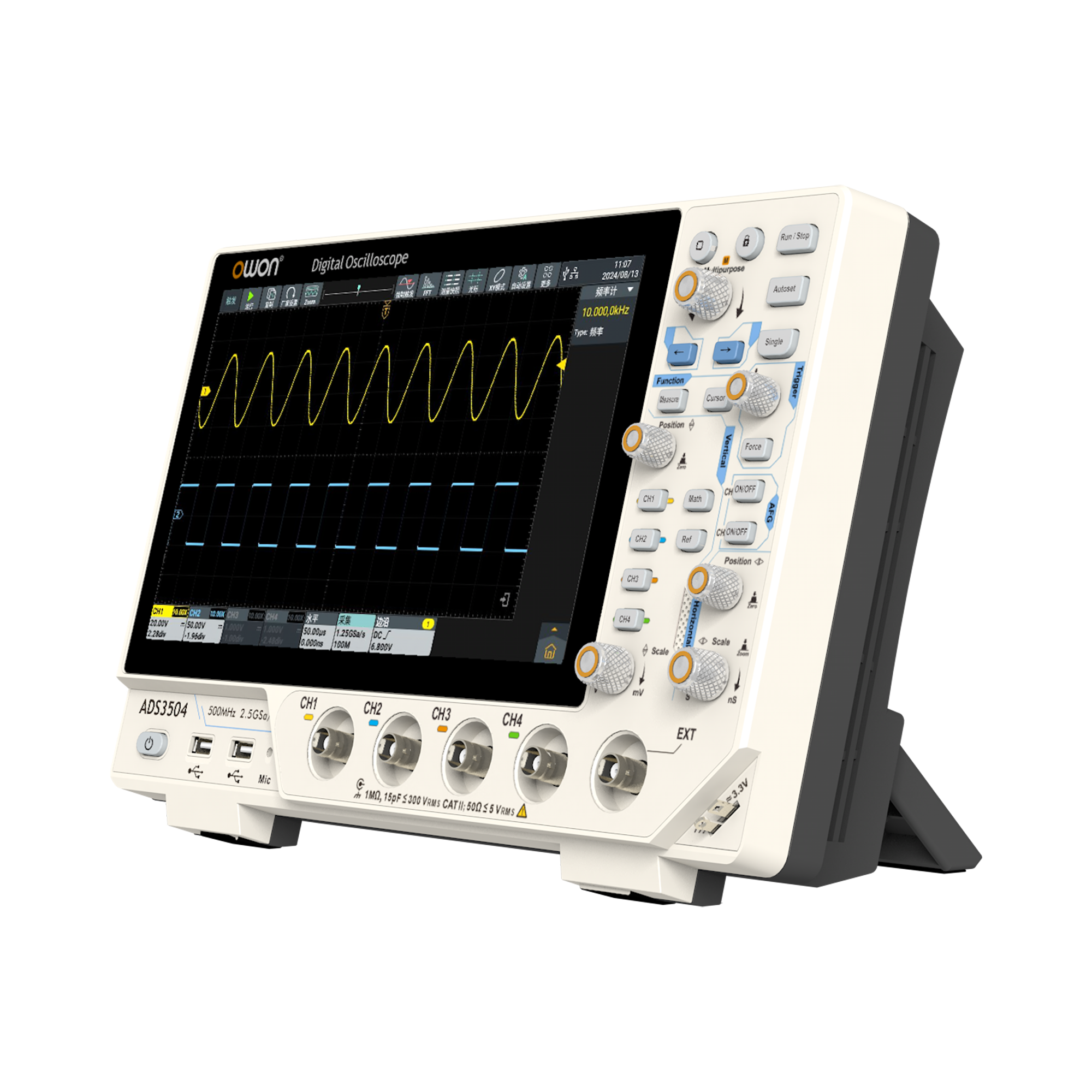

Осциллограф OWON ADS3104

OWON ADS3104 Превосходная производительность
+ Основано на передовой архитектуре OWON X-Vision II: низкий уровень шума, больше памяти, более быстрое обновление.
+ Глубина хранения 100 М, частота обновления формы сигнала до 500 000 осциллограмм/с, что обеспечивает четкий захват сигнала.
+ Вертикальная точность составляет 500 мкВ/дел - 10 В/дел, а диапазон временной развертки составляет 500 пс/дел - 1000 с/дел.
+ 1 млн точек анализа FFT обеспечивает точное отображение частотной составляющей.
На основе Android, широкая расширяемость
+ Встроенный микрофон и динамик с поддержкой внешних устройств, таких как мышь и клавиатура, значительно повышают эффективность.
+ Улучшенное управление файлами для более удобного просмотра, редактирования и экспорта.
+ Дополнительный беспроводной модуль (Wi-Fi/Bluetooth) поддерживает FTP, сетевые принтеры, мобильные точки доступа и многое другое.
Комплексные функции
+ Интегрирует осциллограф, двухканальный 50 МГц AFG (опционально), частотомер, вольтметр, анализатор спектра FFT и анализатор протоколов.
+ Многократный запуск: видео по фронту, ширина импульса, наклон, амплитуда ниже, амплитуда выше, тайм-аут, фронт N, логика и RS232/UART, 12C, SPI, CAN, LIN;
+ Клонирование формы сигнала и функции построения диаграммы Боде (модели AFG).
+ Расширенные функции FFT и ZOOM обеспечивают более четкое отображение формы сигнала и информации о курсоре.
+ Удобная статистика измерений с индикаторами измерений, стробированием курсора и дополнительными подсказками для измерений.
Взаимодействие человека с машиной и дизайн
+ Сверхтонкий дизайн всего 10 см, экономящий ценное рабочее пространство.
+ 10,1-дюймовый сенсорный экран с поддержкой мультитач для улучшенного интерактивного опыта.
+ Жесты мультитач и настраиваемые сочетания клавиш для более простого использования.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Model	Bandwidth	Sample Rate	Channel	Arb Waveform Generator（optional）
ADS3102	100MHz	2.5GSa/s	2	2CH 50MHz
ADS3202	200MHz	2.5GSa/s	2	2CH 50MHz
ADS3302	300MHz	2.5GSa/s	2	2CH 50MHz
ADS3502	500MHz	2.5GSa/s	2	2CH 50MHz
ADS3104	100MHz	2.5GSa/s	4	2CH 50MHz
ADS3204	200MHz	2.5GSa/s	4	2CH 50MHz
ADS3304	300MHz	2.5GSa/s	4	2CH 50MHz
ADS3504	500MHz	2.5GSa/s	4	2CH 50MHz

Технические характеристики

Модель	ADS3102	ADS3202		ADS3352				ADS3502
Полоса пропускания (-3 дБ)	100МГц	200МГц		350МГц				500МГц
Канал	2+ДОПОЛНИТЕЛЬНО
Частота дискретизации	2,5 Гвыб/с (один канал) 1,25 Гвыб/с (два канала)

Модель	ADS3104	ADS3204		ADS3354				ADS3504
Полоса пропускания (-3 дБ)	100МГц	200МГц		350МГц				500МГц
Канал	4 + ДОПОЛНИТЕЛЬНО
Частота дискретизации	2,5 Гвыб/с (один канал) 1,25 Гвыб/с (два канала) 1,25 Гвыб/с (полный канал)

Режим получения	Образец, Пик, Высокое разрешение, Среднее			Длина записи			100М
Частота обновления формы волны	Макс. 500 000 осциллограмм/с			Вертикальное разрешение			8 бит
Скорость сканирования (с/дел)	500 мкВ/дел - 10 В/дел			Диапазон частоты дискретизации			0,05 С/с～2,5 ГС/с
Точность усиления постоянного тока	4%(≤1мВ)3%(≥2мВ)			Точность времени реле			±1 ppm (типично)
Входное сопротивление	1 МОм ± 2%, параллельно с 15пФ ± 5пФ, 50Ом ± 2%
Коэффициент затухания зонда	1μX-1MX, шаг 1-2-5, поддержка пользовательских настроек
Тип триггера	Фронт, Видео, Импульс, Наклон, Рант, Окна, Тайм-аут, Nth, Логика, RS232/UART, I2C, SPI CAN, LIN
Декодирование шины (опционально)	UART, I2C, SPI, CAN, LIN
Автоматическое измерение	Период, Частота, +Ширина, -Ширина, Время нарастания, Время спада, Скважность, +Ширина, -Ширина, Vavg, Vpp, VRMS, Выброс, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Предыдущий выброс, Std Dev, +Счетчик импульсов, -Счетчик импульсов, Счетчик нарастания, Счетчик спада, Площадь, Площадь циклов, Задержка(-), Задержка(-), Фаза(-), Фаза(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика волновой формы	+, -, *, /, Intg, Diff, Sqrt, Функциональная операция (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, Определяется пользователем, цифровой фильтр (нижних частот, верхних частот, полосовой, полосовой режекторный)
Частотомер	6-разрядный частотомер; Максимальная частота: максимальная аналоговая полоса пропускания осциллографа
Вольтметр	Поддержка DC, AC+DCrms, ACrms; Разрешение: 4 цифры (ACV/DCV)
Характеристики генератора сигналов произвольной формы (опция)
Максимальная выходная частота	50 МГц Двойной	Частота дискретизации			160 Мвыб/с
Вертикальное разрешение	14 бит	Стандартная форма волны			Синус, квадрат, пилообразный сигнал, импульс, шум
Произвольная форма волны	Экспоненциальный подъем/спад, Sin(x)/x, ступенчатая волна и другие, всего 28 встроенных форм волн
Частота произвольной формы волны	1 мкГц - 10 МГц
Длина произвольной формы волны	2-16 тыс. баллов
Амплитуда	2 мВpp - 10 Вpp (высокий импеданс), 1 мВpp - 5 Вpp (50 Ом)
Модуляция	AM, FM, PM, FSK, развертка и пакетная модуляция
Другой

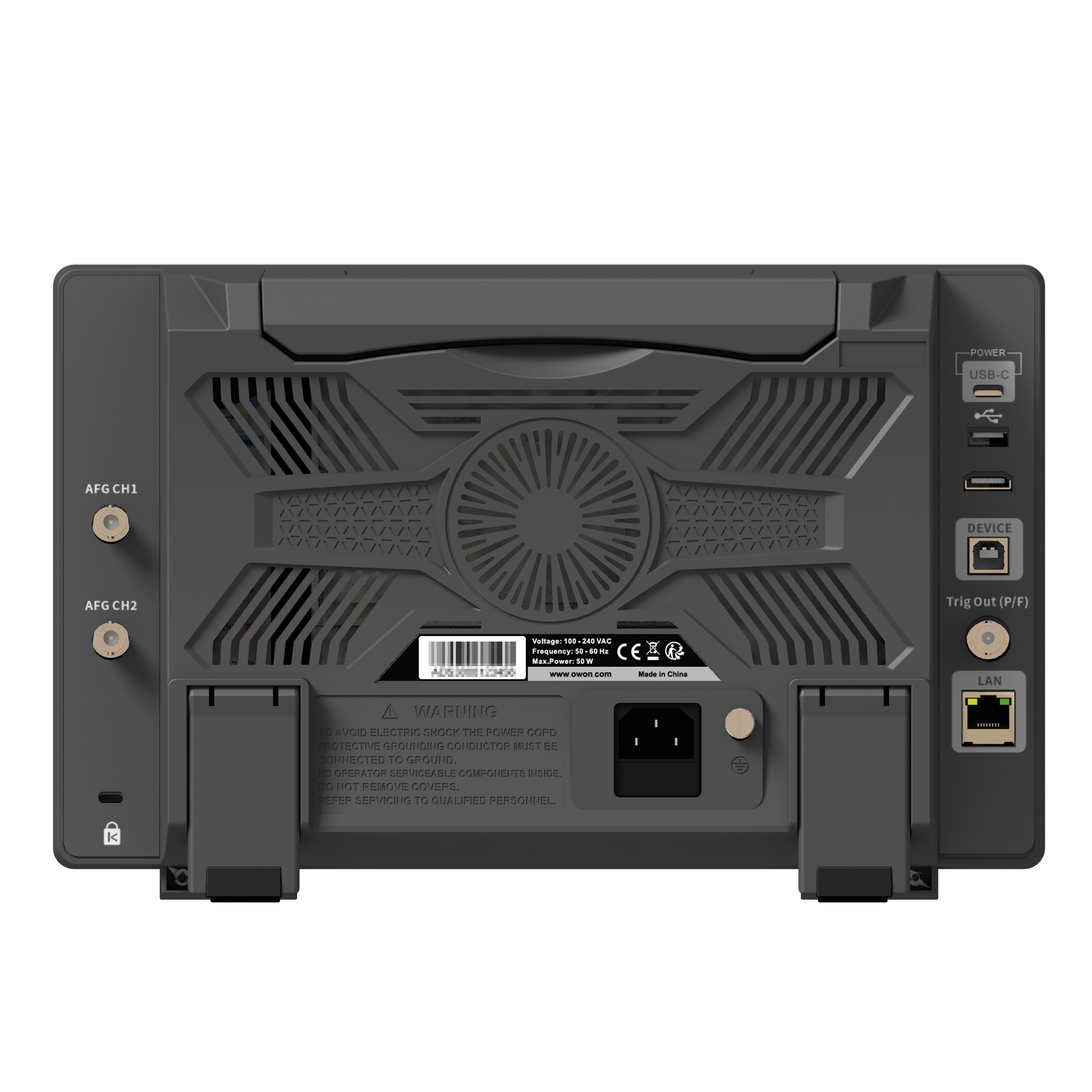

Интерфейс связи	HDMI, USB-устройство x1, USB-хост x3, Trig Out (P/F), блок питания Type-C * , LAN
Отображать	10,1 дюйма (1024×600), ЖК
Власть	100 В – 240 В переменного тока, 50/60 Гц, CAT Ⅱ
Размеры (ШxВxГ)	325мм x 209мм x 111.5мм		Вес (без упаковки)			≈3,2 кг

* Внешний блок питания должен соответствовать выходным параметрам 12 В/4 А.

Подробная информация о продукте

Осциллограф OWON ADS3104
Модели: ADS3102 ADS3202 ADS3352 ADS3502 ADS3204 ADS3354 ADS3504

Документы

ADS3000_Series_User_Manual Размер: 11,4 мб

Характеристики

Каналы	4
Полоса частот, МГц	100
Частота дискретизации, ГГц	2.5
Дополнительно (осциллогаф)	Анализатор протоколов, Частотомер
Конструкция (осциллографа)	Настольный
