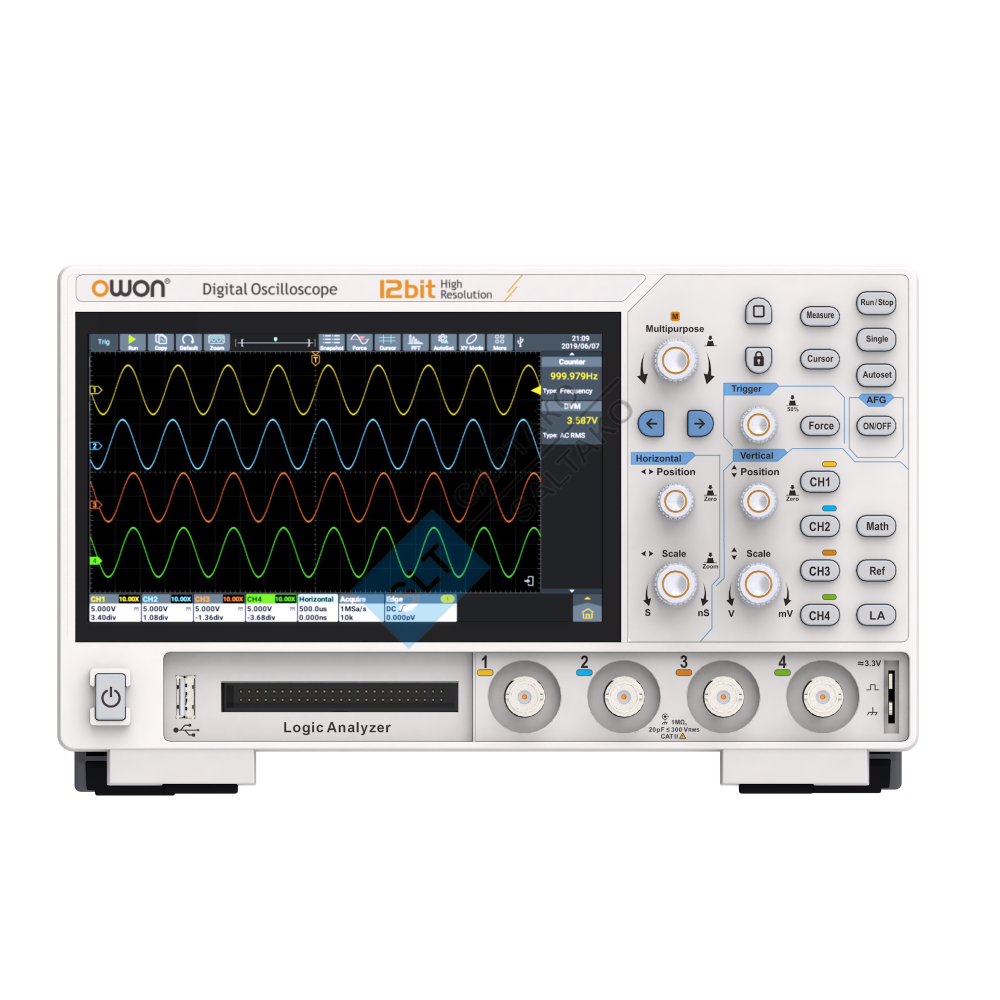

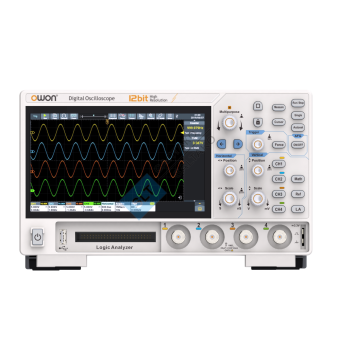

Осциллограф OWON ADS914A

Модель

ADS912A

ADS922A

ADS914A

ADS924A

Полоса пропускания (-3 дБ)

125МГц

250МГц

125МГц

250МГц

Канал

2

4

Макс. частота дискретизации

2ГВыб/с (одноканальный)1ГВыб/с (двухканальный)500МСб/с (полный канал)

Режим получения

Образец, Пик, Высокое разрешение, Среднее, Сегментация

Точность усиления постоянного тока

3%(≤1 мВ),

2%(≥2 мВ)

Макс. скорость захвата формы волны

Макс. 700 000 осциллограмм/с

Максимальная глубина памяти

100М

Диапазон вертикальной чувствительности

200 мкВ/дел～10 В/дел

Вертикальное разрешение

12 бит

Диапазон частоты дискретизации

1нс/дел - 1000с/дел, шаг 1-2-5

Точность времени реле

±25 частей на миллион (типично)

Входное сопротивление

1 МОм±2%, параллельно 20 пФ±5 пФ

Коэффициент затухания зонда

1.00μX-1M.00X, шаг 1-2-5, поддержка пользовательских настроек

Тип триггера

Фронт, Видео, Импульс, Наклон, Рант, Окна, Тайм-аут, Nth, Логика, RS232/UART, I2C, SPI CAN, LIN

декодирование шины

RS232/UART, I2C, SPI, CAN, LIN

Автоматическое измерение

Период, Частота, +Ширина, -Ширина, Время нарастания, Время спада, Скважность Scr, +Ширина, -Ширина, Vavg, Vpp, VRMS, Выброс, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Предыдущий выброс, Std Dev, +Счетчик импульсов, -Счетчик импульсов, Счетчик нарастания, Счетчик спада, Площадь, Площадь циклов, Задержка (A↑-B↑), Задержка (A↑-B↓), Задержка (A↓-B↑), Задержка (A↓-B↓), Фаза (A↑-B↑),
Фаза (A↑-B↓), Фаза (A↓-B↑), Фаза (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)

Математика волновой формы

+, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, Функциональная операция (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, Определяется пользователем, цифровой фильтр (нижних частот, верхних частот, полосовой, режекторный)

Частотомер

6-разрядный частотомер,

Максимальная частота: максимальная аналоговая полоса пропускания осциллографа

Вольтметр

Поддержка DC, AC+DCrms, ACrms, Разрешение: 4 цифры (ACV/DCV)

Генератор сигналов произвольной формы (опционально)Спецификация

Максимальная выходная частота

30 МГц одиночный

Частота дискретизации

160МСа/с

Стандартная форма волны

Синус, квадрат, пилообразный сигнал, импульс, шум

Произвольная форма волны

28 встроенных форм волн

Вертикальное разрешение

14 бит

Форма волны произвольного сигнала

1мкГц ~ 10МГц

Длина произвольной формы сигнала

2-8 тыс. баллов

Амплитуда

2 мВ ~ 10 В , 1 мВ ~ 5 В (50 Ом)

Сопротивление

50 Ом (тип)

Модуляция

AM, FM, PM, FSK

Логический анализатор (опционально)Спецификация

Количество каналов

16 входных каналов (D0-D15) (D0-D7, D8-D15)

Диапазон порога

±20,0 В, шаг 10 мВ

Макс. входное напряжение

±40 В пик CAT I, переходное перенапряжение 800 Впик

Минимальный перепад напряжения

500мВпик-пик

Входное сопротивление

100кОм, 8 пФ

Макс. динамический диапазон входного сигнала

±30 В+ порог

Вертикальное разрешение

1 бит

Другой

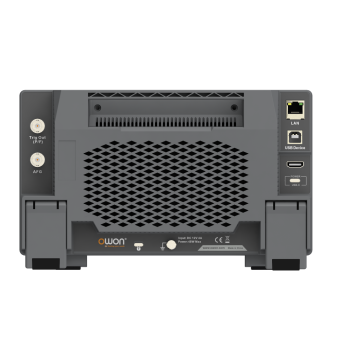

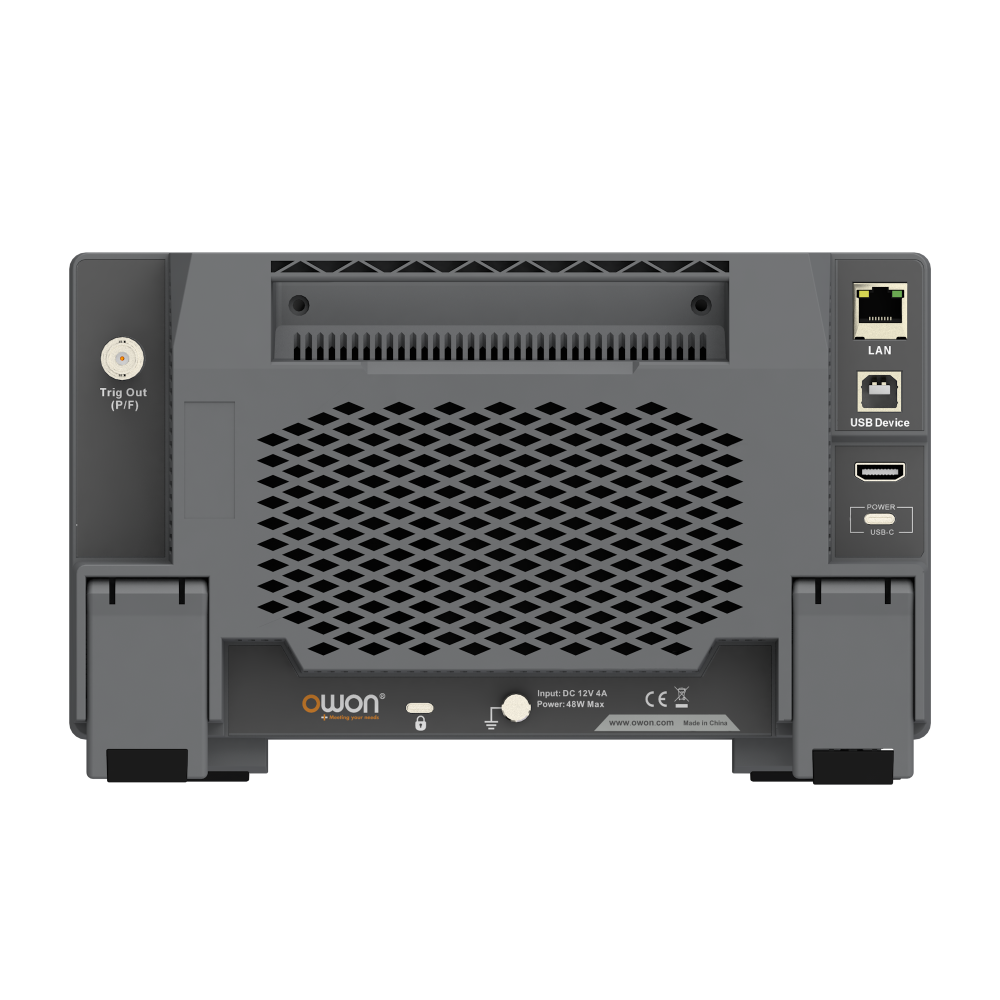

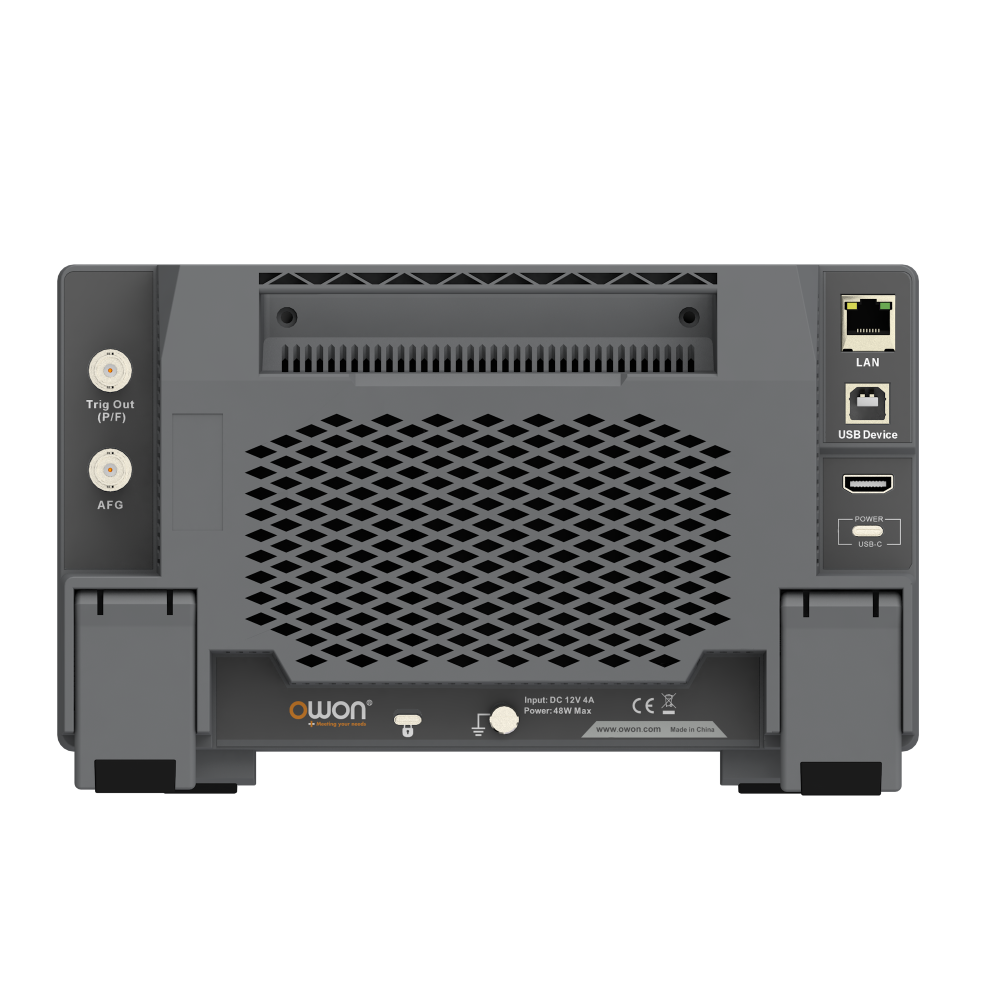

Интерфейс связи

HDMI, USB-устройство, USB-хост, триггерный выход (P/F), LAN

Отображать

7-дюймовый (1024×600), емкостный сенсорный экран

Интерфейс блока питания

Тип-С [1]

Размеры (Ш x В x Г)

260мм х 160мм х 78мм

Масса

≈1,5 кг (без упаковки)
