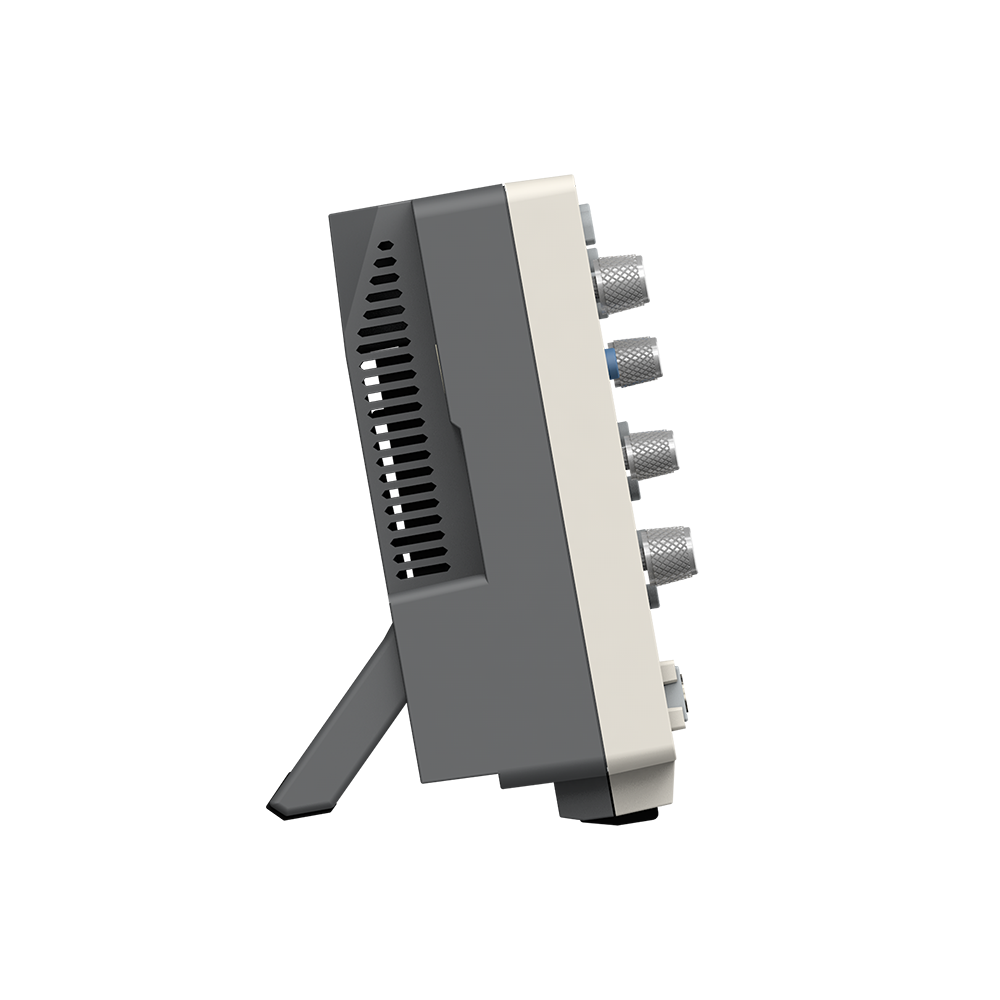

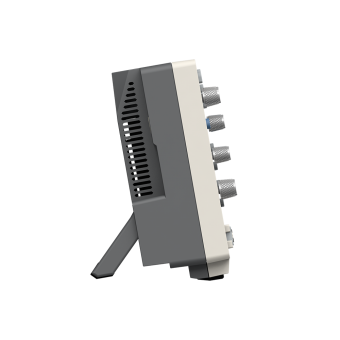

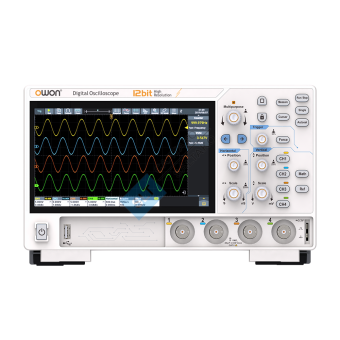

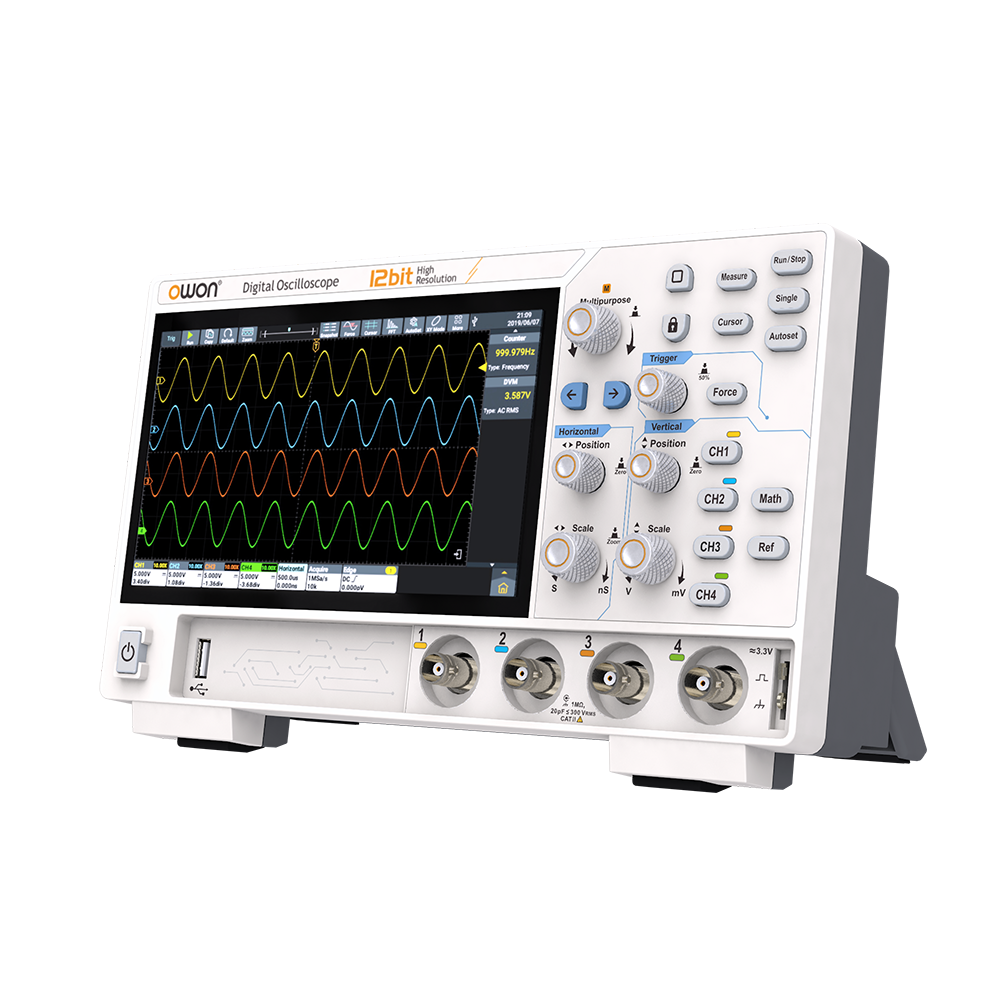

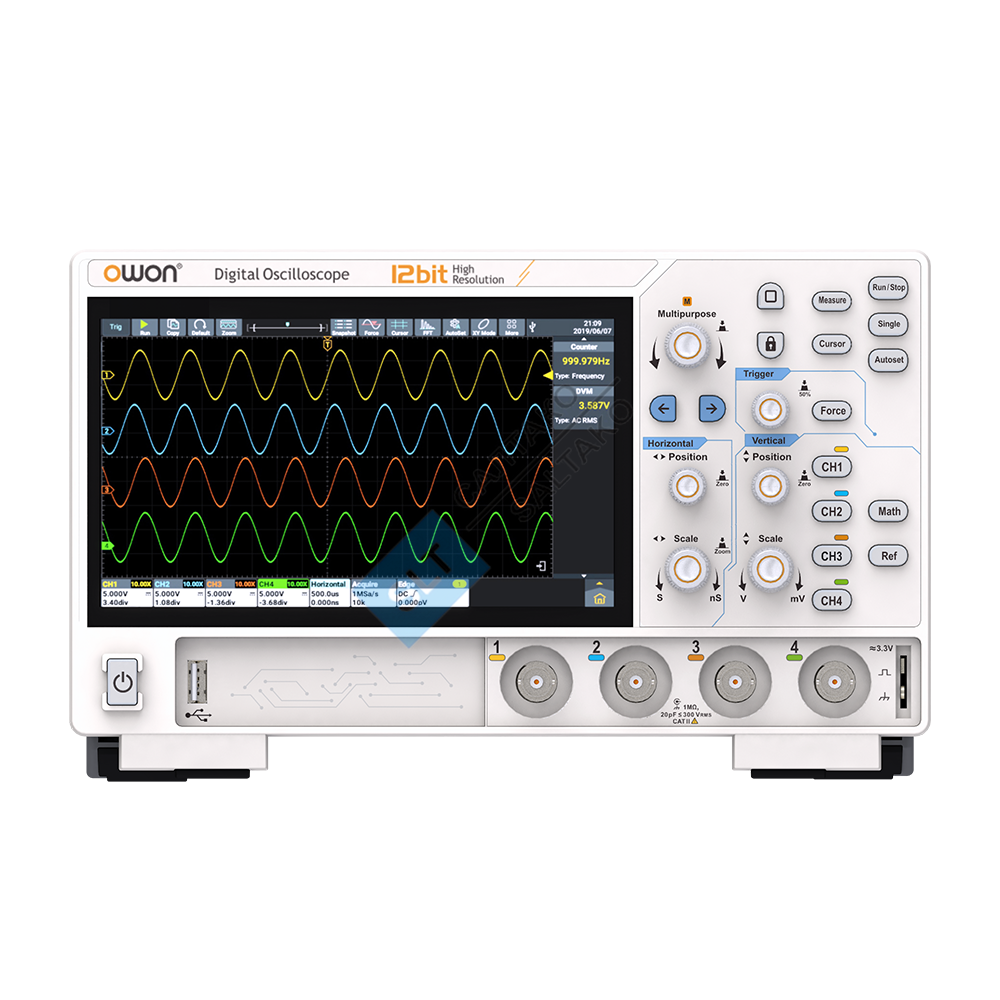

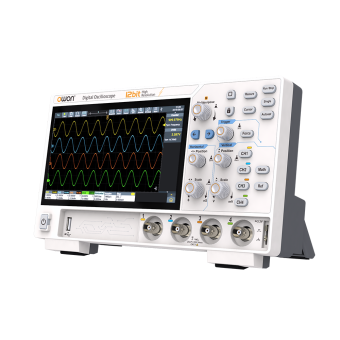

Осциллограф OWON ADS802A

OWON ADS802A Интегрирован с осциллографом, частотомером, вольтметром и анализатором спектра БПФ.
+ Полоса пропускания 70 - 200 МГц, частота дискретизации в реальном времени 1,25 Гвыб/с.
+ Глубина хранения 50 М, частота обновления формы сигнала до 700 000 осциллограмм/с, что обеспечивает четкий захват сигнала.
+ 12-битное вертикальное разрешение, вертикальная чувствительность составляет 500 мкВ/дел-10 В/дел.
+ 1 млн точек анализа БПФ обеспечивает точное отображение частотной составляющей.
+ Богатый запуск: фронт, видео, ширина импульса, наклон, недостаточная амплитуда, повышенная амплитуда, тайм-аут, N-й фронт,
логика и RS232/UART, l2C, SPI, CAN, LIN; 2-канальное аппаратное декодирование: RS232 / UART, I2C, SPIl, CAN, LIN.
+ Поддержка внешних устройств, таких как мышь и клавиатура, значительно повышает эффективность.
+ Дополнительный беспроводной модуль (Wi-Fi/Bluetooth) поддерживает сетевые принтеры.
+ Сверхтонкий дизайн, экономящий ценное рабочее пространство.
+ 7-дюймовый сенсорный экран с поддержкой мультитач для улучшенного интерактивного взаимодействия.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Model	Bandwidth	Sample Rate	Max. Memory Depth	Max. Waveform Capture Rate
ADS802A	70MHz 2CH	1.25GSa/s	50Mpts	700，000 wfms/s
ADS804A	70MHz 4CH	1.25GSa/s	50Mpts	700，000 wfms/s
ADS812A	100MHz 2CH	1.25GSa/s	50Mpts	700，000 wfms/s
ADS814A	100MHz 4CH	1.25GSa/s	50Mpts	700，000 wfms/s
ADS822A	200MHz 2CH	1.25GSa/s	50Mpts	700，000 wfms/s
ADS824A	200MHz 4CH	1.25GSa/s	50Mpts	700，000 wfms/s

Технические характеристики

Модель	ADS802A	ADS812A	ADS822A	ADS804A	ADS814A	ADS824A
Ширина полосы пропускания (-3 дБ)	70МГц	100МГц	200МГц	70МГц	100МГц	200МГц
Канал	2			4
Макс. частота дискретизации	1,25 Гвыб/с (одноканальный) 625 Мвыб/с (двухканальный) 6250 Мвыб/с (полный канал)
Режим получения	Образец, Пик, Высокое разрешение, Среднее, Сегментация			Точность усиления постоянного тока	3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ)
Макс. скорость захвата формы волны	Макс. 700 000 осциллограмм/с			Максимальная глубина памяти	50М
Диапазон вертикальной чувствительности	500 мкВ/дел - 10 В/дел			Вертикальное разрешение	12 бит
Диапазон частоты дискретизации	1нс/дел - 1000с/дел, шаг 1-2-5			Точность времени реле	±25 частей на миллион (типично)
Входное сопротивление	1 МОм±2%, параллельно 20 пФ±5 пФ
Коэффициент затухания зонда	1.00μX-1.00MX, шаг 1-2-5, поддержка пользовательских настроек
Тип триггера	Фронт, Видео, Импульс, Наклон, Рант, Окна, Тайм-аут, Nth, Логика, RS232/UART, I2C, SPI CAN, LIN
декодирование шины	RS232/UART, I2C, SPI, CAN, LIN
Автоматическое измерение	Период, Частота, +Ширина, -Ширина, Время нарастания, Время спада, Скважность Scr, +Ширина, -Ширина, Vavg, Vpp, VRMS, Выброс, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Предыдущий выброс, Std Dev, +Счетчик импульсов, -Счетчик импульсов, Счетчик нарастания, Счетчик спада, Площадь, Площадь циклов, Задержка (A↑-B↑), Задержка (A↑-B↓), Задержка (A↓-B↑), Задержка (A↓-B↓), Фаза (A↑-B↑), Фаза (A↑-B↓), Фаза (A↓-B↑), Фаза (A↓-B↓), FRR (A↑-B↑), FRF (A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓)
Математика волновой формы	+, -, *, /,&&, \|\|, ^, ！, Intg, Diff, Sqrt, Функциональная операция (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, Определяется пользователем, цифровой фильтр (нижних частот, верхних частот, полосовой, режекторный)
Частотомер	6-разрядный частотомер. 7-Максимальная частота: максимальная аналоговая полоса пропускания осциллографа
Вольтметр	Поддержка DC, AC+DCrms, ACrms. Разрешение: 4 цифры (ACV/DCV)
Другой

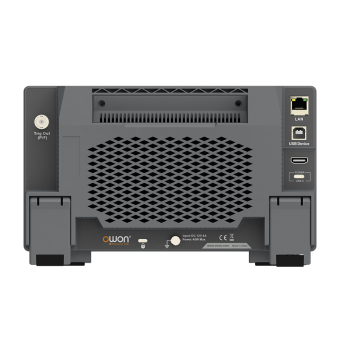

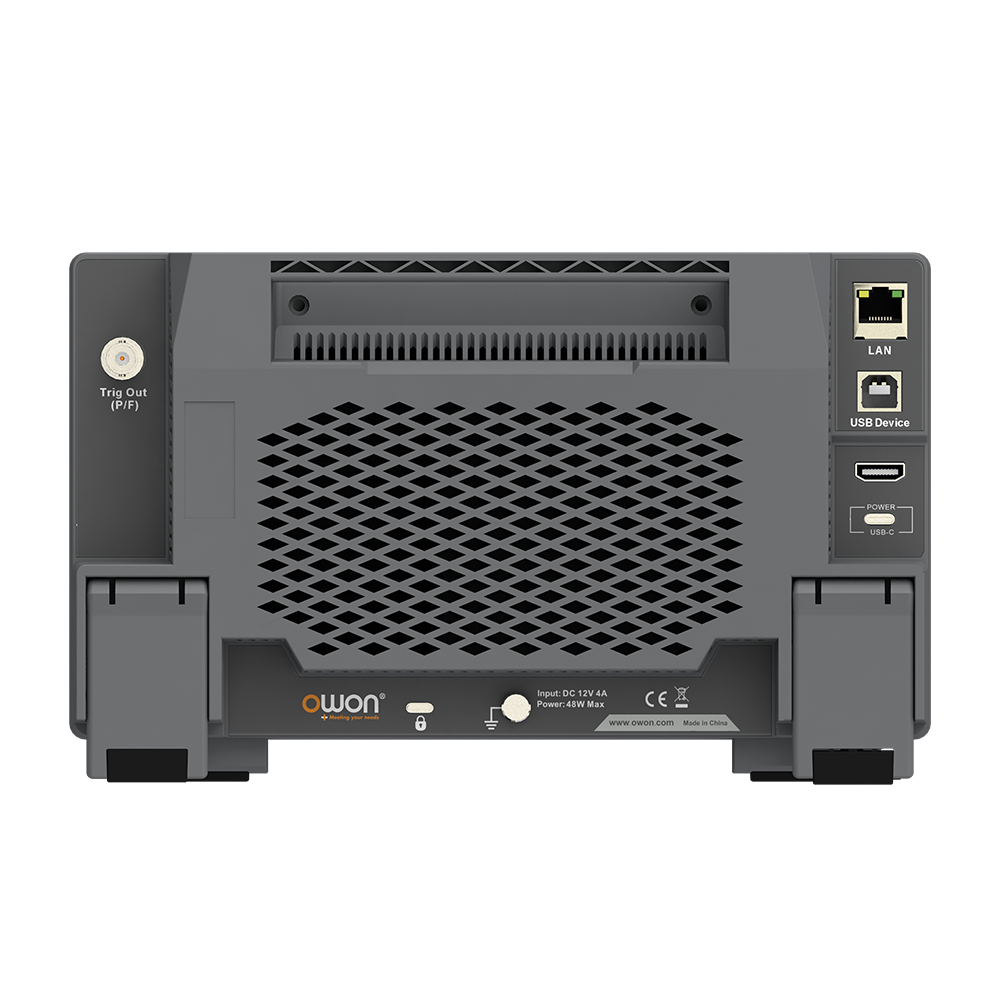

Интерфейс связи	HDMI, USB-устройство, USB-хост, Trig Out(P/F), LAN
Отображать	7-дюймовый (1024×600), емкостный мультисенсорный экран
Интерфейс блока питания	Тип-С [1]
Размеры (Ш x В x Г)	260мм х 160мм х 78мм
Масса	≈1,5 кг (без упаковки)

[1]Внешний блок питания должен иметь выход 12 В/3 А.

Подробная информация о продукте

Осциллограф OWON ADS802A
Модели: ADS812A ADS822A ADS804A ADS814A ADS824A

Документы

ADS800A_Series_User_Manual Размер: 10,1 мб

Характеристики

Каналы	2
Полоса частот, МГц	70
Частота дискретизации, ГГц	1.25
Дополнительно (осциллогаф)	Анализатор протоколов, Частотомер
Конструкция (осциллографа)	Настольный
