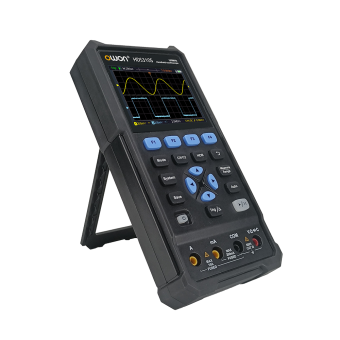

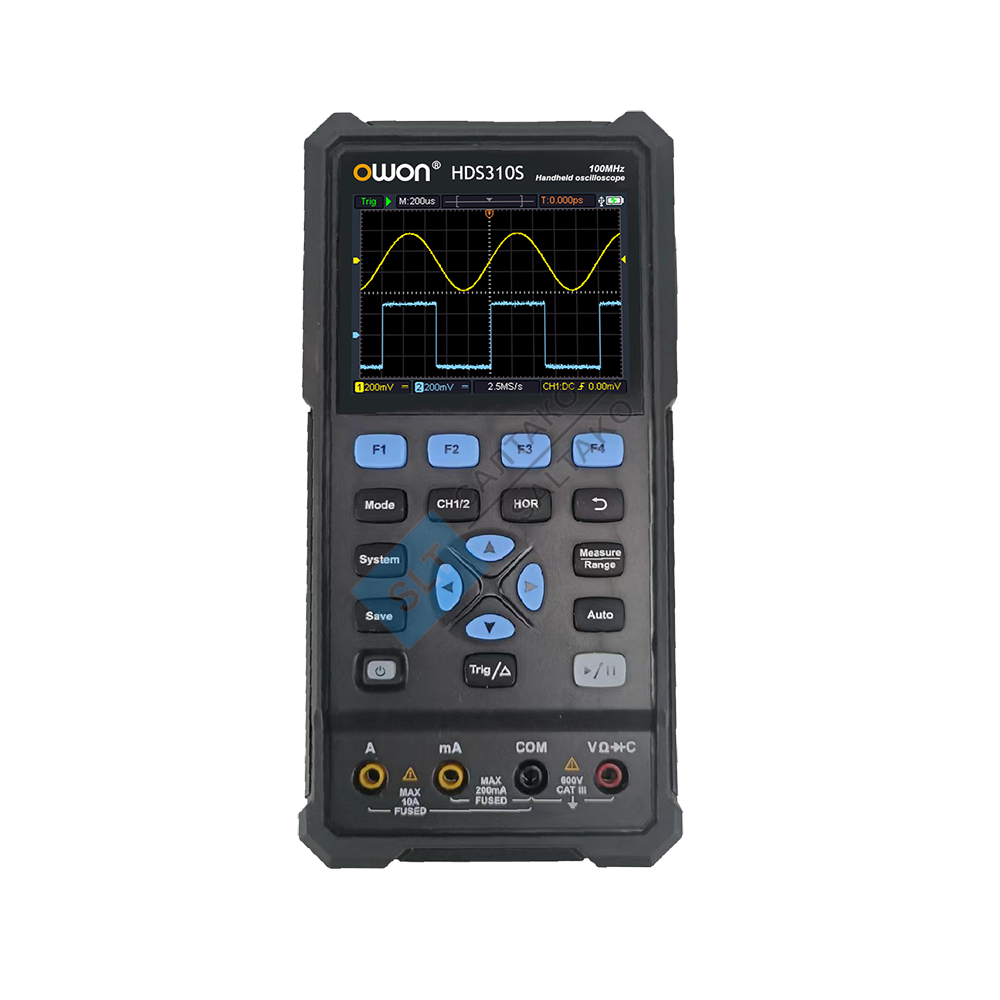

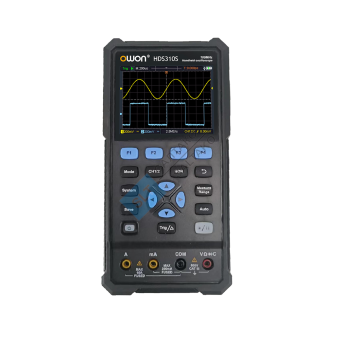

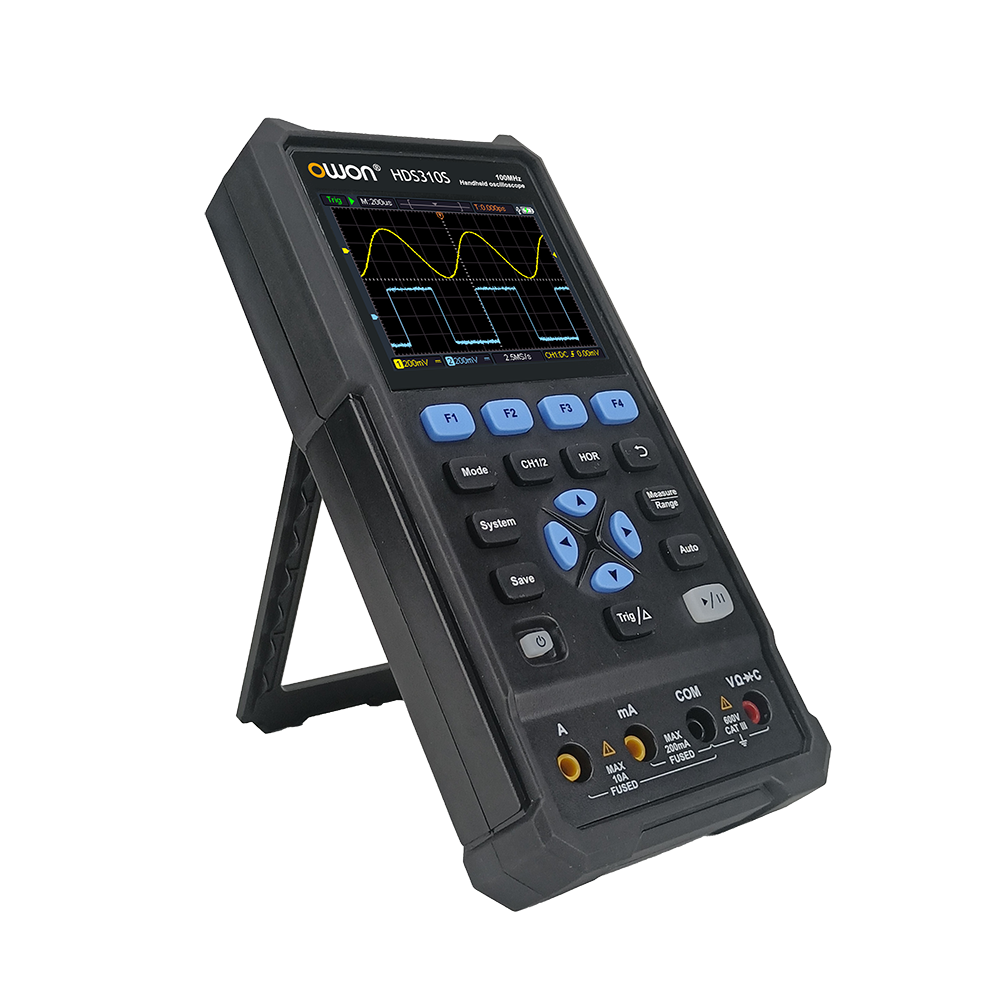

Осциллограф OWON HDS310S (HDS307S, HDS320S) портативный

OWON HDS310S (HDS307S, HDS320S) Осциллограф + мультиметр + генератор сигналов, многофункциональное устройство в одном
Цветной 3,5-дюймовый ЖК-дисплей с высоким разрешением и высокой контрастностью, подходит для использования на открытом воздухе
Литиевая батарея 18650
Интерфейс USB Type-C, поддержка внешнего аккумулятора, поддержка подключения к программному обеспечению ПК
Функция самокалибровки
Поддержка SCPI, облегчает вторичную разработку

Модели: HDS307S HDS310S HDS320S

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Model	Bandwidth	Sample Rate	Multimeter	Signal Generator
HDS307S	70MHz	250MSa/s	4 1/2 digits	Max 30MHz
HDS310S	100MHz	500MSa/s	4 1/2 digits	Max 30MHz
HDS320S	200MHz	1GSa/s	4 1/2 digits	Max 30MHz

Технические характеристики

「Осциллограф」Характеристики

Модель	HDS307S	HDS310S		HDS320S
Пропускная способность	70 МГц	100 МГц		200 МГц
Канал	2+1(генератор сигналов)
Частота дискретизации	250 МСа/с	500 МСа/с		1Г С/с
Модель приобретения	Образец, обнаружение пика
	Образец, обнаружение пика
Длина записи	8К
Отображать	3,5-дюймовый ЖК-дисплей
Частота обновления формы волны	10000 в/с
Входная муфта	Постоянный ток, переменный ток, заземление
Входное сопротивление	1 МОм±2%, параллельно с 16 пФ±10 пФ
Затухание зонда	1X,10X,100X,1000X,10000X
Макс. входное напряжение	400 В (постоянный+переменный ток, пик-пик)
Ограничение пропускной способности (типичное)	20 МГц / Полная полоса пропускания
Диапазон частоты дискретизации	5нс/дел ~ 1000с/дел, шаг 1 – 2 - 5		2нс/дел ~ 1000с/дел, шаг 1 – 2 - 5
Чувствительность Разрешение	10 мВ/дел~10 В/дел
Низкая частота (-3 дБ)	≥10 Гц (на входе, связь по переменному току)
Время нарастания (на входе, типичное)	≤5нс	≤3,5нс		≤1,75нс
Тип триггера	Край
Модель триггера	Авто, Нормальный, Одиночный
Диапазон уровня срабатывания	±4 дел от центра экрана
Автоматическое измерение	Период, Частота, Среднее, PK-PK, Макс, Мин, RMS, Время нарастания, Время спада, + Ширина, - Ширина
Измерение курсора	ΔV, ΔT,
Интерфейс связи	USB-порт типа C

「Мультиметр」Характеристики

Полная шкала чтения	4 1/2 цифры (макс. 20 000 отсчетов)
Режимы тестирования	Напряжение, ток, сопротивление, емкость, диод, непрерывность
Максимальное входное напряжение	Переменный ток 750 В, постоянный ток 1000 В
Максимальный входной ток	Постоянный ток: 10А Переменный ток: 10А
Тест диодов	0-2В

「Генератор формы волны」Характеристики

Выходная частота	Синус	0,1 Гц~30 МГц
	Квадрат	0,1 Гц~6 МГц
	Рампа	0,1 Гц~1 МГц
	Пульс	0,1 Гц~5 МГц
	Произвольная форма волны	0,1 Гц~5 МГц
Частота дискретизации	125МСа/с
Канал	1
Амплитуда	20 мВ-5 В (высокий импеданс), 10 мВ-2,5 В (50 Ом)
Длина волны	8К
Вертикальное разрешение	14 бит
Сопротивление нагрузки	1МОм/50Ом

Осциллограф OWON HDS310S (HDS307S HDS320S) портативный
Модели: HDS307S HDS310S HDS320S

Документы

HDS300 Размер: 123 кб

HDS300_Series_Oscilloscope_User_Manual Размер: 1,6 мб

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	0.5
Питание	Аккумулятор
Дополнительно (осциллогаф)	Генератор, Мультиметр
Конструкция (осциллографа)	Портативный переносной
