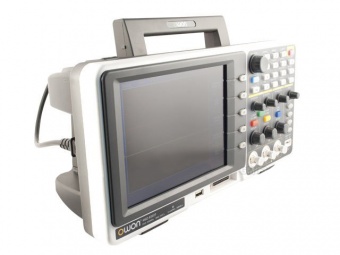

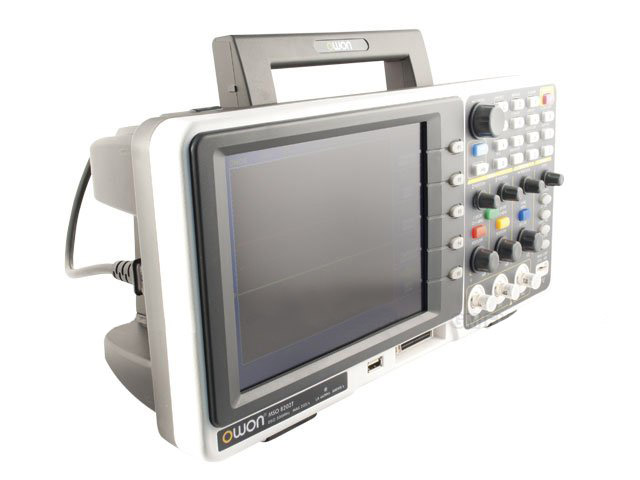

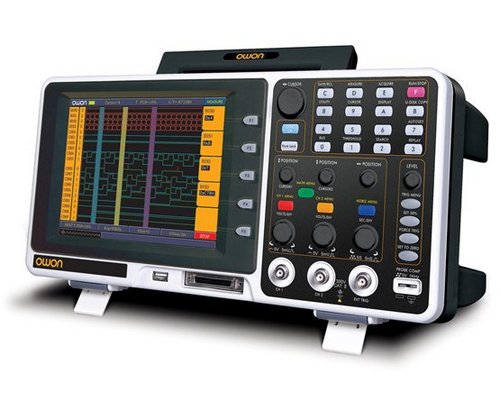

Цифровой осциллограф смешанных сигналов OWON MSO8202T

MSO8202T осциллограф производства компании OWON. Число каналов - 2, полоса пропускания - 200 МГц, частота выборки - 2 ГГц.

Купить осциллограф MSO8202T можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСОБЕННОСТИ OWON MSO8202T

• Полоса пропускания осциллографа: 200 МГц
• Макс. частота дискретизации в реальном времени: 2 ГГц
• Количество каналов: 2, отдельный АЦП для каждого канала
• Глубина памяти 2M, вертикальное разрешение 8 бит.
• Чувствительность осциллографа: 2 мВ/дел - 10 В/дел
• Сохранение во внутреннюю память: 4 осциллограммы (запись/чтение)
• Сбор данных: выборка, пиковый детектор, усреднение
• Режимы синхронизации: фронт, видео (PAL, SECAM, NTSC- поле/строка), попеременный, дополнительный внешний вход синхронизации
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
• Автоматические измерения 20 параметров, встроенный частотомер
• Курсорные измерения (ΔU, Δt)
• Математические функции: сложение, вычитание, умножение, деление, FFT

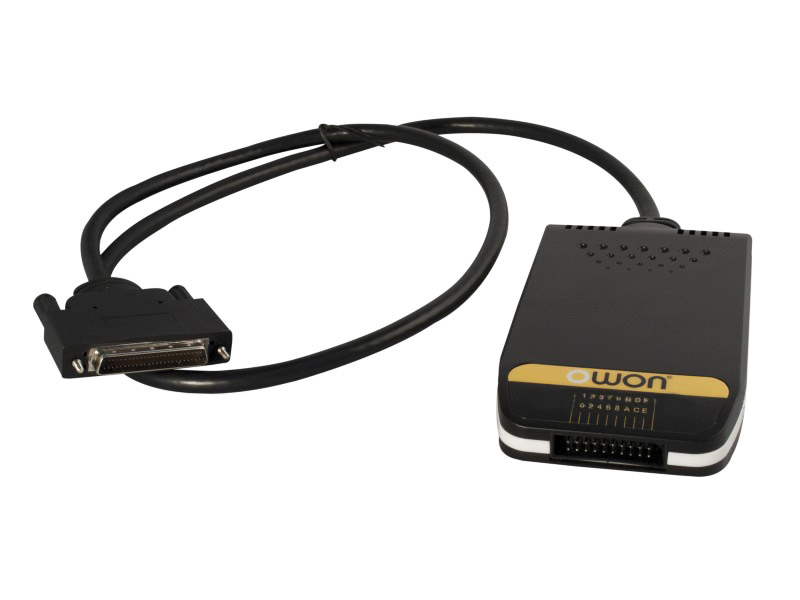

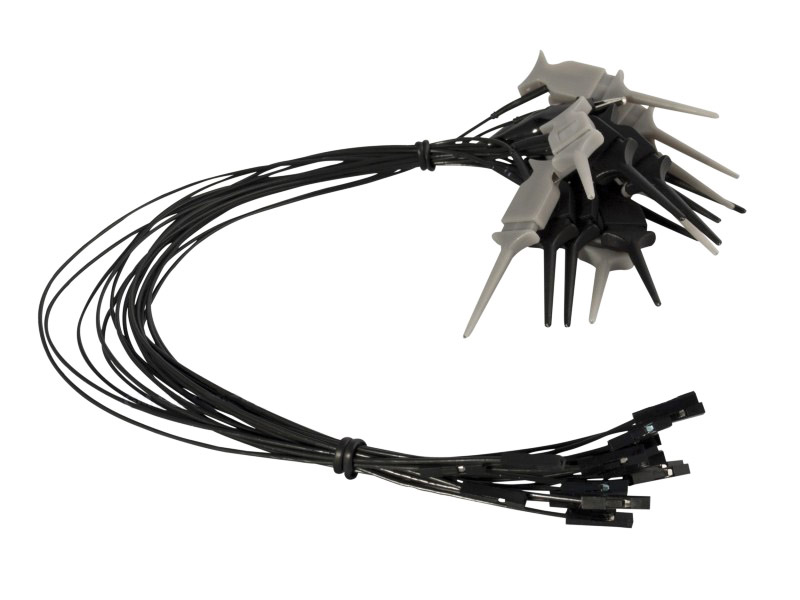

• 16-канальный логический анализатор в комплекте с логическим пробником
• Полоса пропускания логического анализатора: 66 МГц
• Память: 4 М/канал
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности
• Дисплей: цветной TFT 640×480, диагональ 20 см
• Интерфейс: USB (сохранение данных на внешний flash-носитель)
• Габариты: 370×180×120 (мм), масса 2.2 кг
• Батарейное питание (опция)

Описание

Цифровой осциллограф смешанных сигналов Owon MSO8202T сочетает в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора.
Это дает широкие возможности для наблюдения как аналоговых сигналов до 200 МГц, так и цифровых сигналов с тактовой частотой до 66 МГц.
MSO8202T это 2-канальный цифровой запоминающий осциллограф с частотой дискретизации в реальном времени 2ГГц и полосой пропускания 200МГц.
Осциллограф Owon MSO8202T имеет глубину памяти 2Mb, Фурье-анализ, встроенный частотомер, функцию автоматического выбора настоек, функцию усреднения и пикового детектора при регистрации, внешние интерфейсы RS232 и USB.
Он также позволяет производить курсорные измерения, автоматические измерения 20-ти параметров, сохранять и воспроизводить осциллограммы, математические операции и многое другое.
В этом осциллографе имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчёты осциллограмм) и облегчит последующую обработку сохранённых результатов.
Цифровой осциллограф смешанных сигналов Owon MSO8202T имеет широкий выбор типов синхронизации (по фронту, по шине, по шаблону, последовательный, по длительности, пороговое напряжение) и режимов запуска (пред-запуск, запуск в окне, пост-запуск), который встречается не во всех моделях даже брендовых цифровых осциллографов.
В режиме «Логический анализатор» имеется возможность декодирования не только параллельных потоков по шине, но и последовательных данных.
Доступно сохранение: до 4-х форм входного сигнала (цифровых посылок) или до 10 профилей настроек органов управления (по выбору).
Русифицированный интерфейс, удобное меню и оптимальное расположение органов управления позволяет пользователю, имеющему только базовые навыки, приступить к работе немедленно, без необходимости длительного обучения.
Цифровой осциллограф Owon MSO8202T имеет большой 20см цветной TFT жидкокристаллический дисплей с разрешением 640x480 точек, а также небольшие габаритные размеры 370 × 180 × 120 мм и вес 2.2кг.
Предусмотрен отсек для Li-ion батареи, которая позволит осциллографу автономно работать в полевых условиях до 4 часов.
Широкие технические возможности и функциональность, позволяют использовать цифровой осциллограф смешанных сигналов Owon MSO8202T для различных научно-технических приложений, при сервисных работах, при технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.
