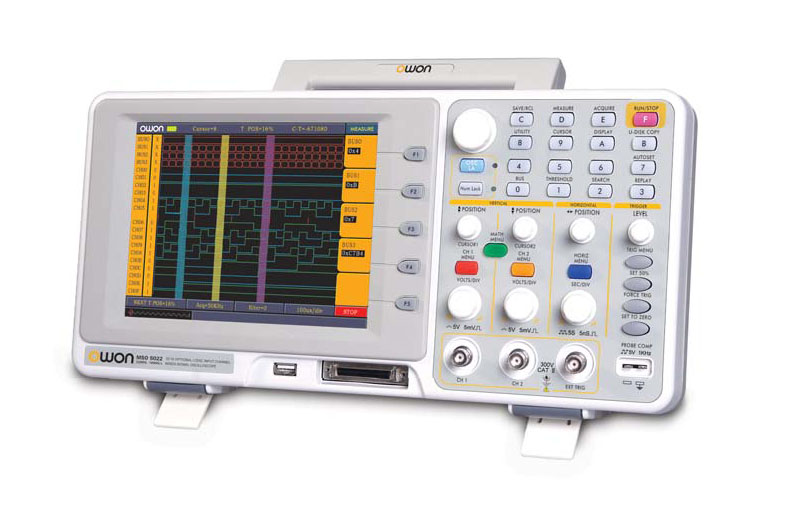

Цифровой осциллограф смешанных сигналов OWON MSO5022S

Купить осциллограф MSO5022S можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСОБЕННОСТИ OWON MSO5022S

• Полоса пропускания осциллографа: 25 МГц
• Макс. частота дискретизации в реальном времени: 100 Мгц
• Количество каналов: 2, отдельный АЦП для каждого канала
• Глубина памяти 6К на канал, вертикальное разрешение 8 бит.
• Чувствительность осциллографа: 5мВ/дел - 5 В/дел
• Сохранение во внутреннюю память: 4 осциллограммы (запись/чтение)
• Сбор данных: выборка, пиковый детектор, усреднение
• Режимы синхронизации: фронт, видео (PAL, SECAM, NTSC- поле/строка), попеременный, дополнительный внешний вход синхронизации
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
• Автоматические измерения 20 параметров
• Курсорные измерения (ΔU, Δt)
• Математические функции: сложение, вычитание, деление, умножение, FFT
• 16-канальный логический анализатор в комплекте с логическим пробником
• Полоса пропускания логического анализатора: 33 МГц
• Память: 4 М/канал
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности
• Дисплей: цветной STN 640×480, диагональ 20 см
• Интерфейс: USB (сохранение данных на внешний flash-носитель)
• Габариты: 370×180×120 (мм), масса 2.2 кг
• Батарейное питание (опция)

Описание

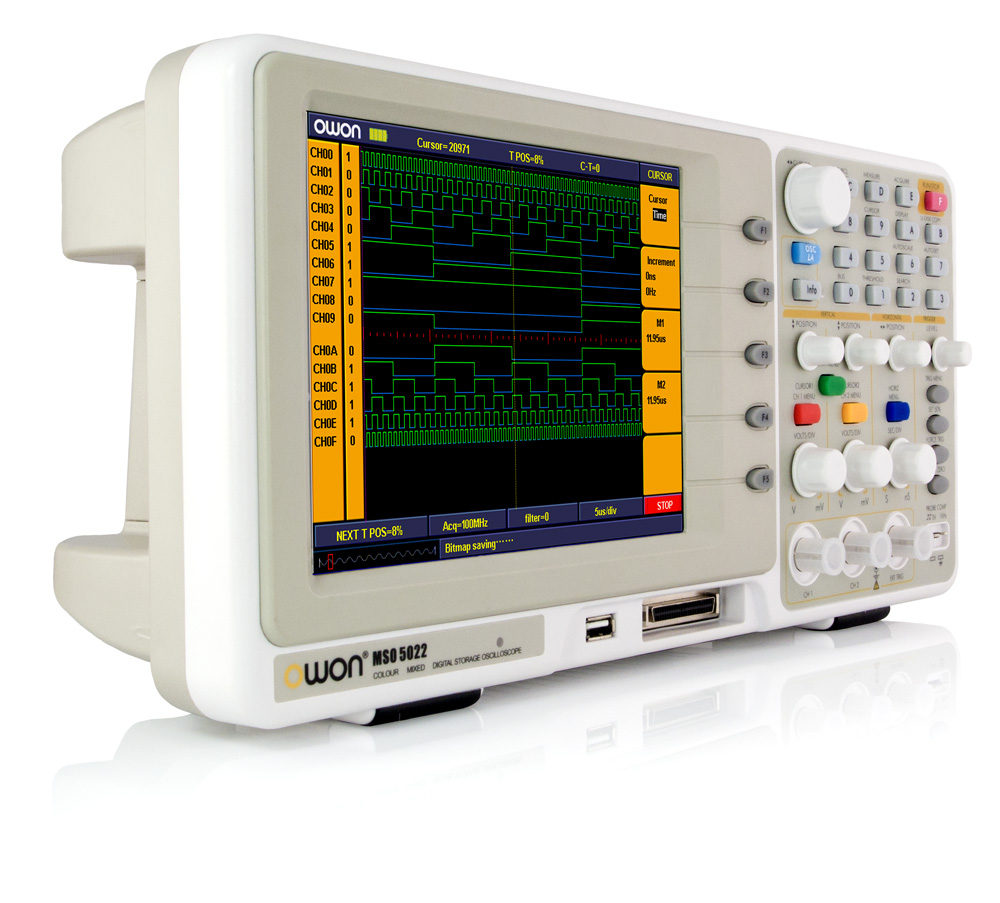

Цифровой осциллограф смешанных сигналов Owon MSO5022S сочетает в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора.
Это дает широкие возможности для наблюдения как аналоговых сигналов до 25 МГц, так и цифровых сигналов с тактовой частотой до 33 МГц.
MSO5022S это 2-канальный цифровой запоминающий осциллограф с частотой дискретизации в реальном времени 100МГц и полосой пропускания 25МГц.
Осциллограф Owon MSO5022S имеет глубину памяти по 6Кб на канал, функцию автоматического выбора настоек, функцию усреднения и пикового детектора при регистрации, внешние интерфейсы RS232 и USB.
Он также позволяет производить курсорные измерения, автоматические измерения 20-ти параметров, сохранять и воспроизводить осциллограммы, математические операции и многое другое.
В этом осциллографе имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчёты осциллограмм) и облегчит последующую обработку сохранённых результатов.
Цифровой осциллограф смешанных сигналов Owon MSO5022S имеет широкий выбор типов синхронизации (по фронту, по шине, по шаблону, последовательный, по длительности, пороговое напряжение) и режимов запуска (пред-запуск, запуск в окне, пост-запуск), который встречается не во всех моделях даже брендовых цифровых осциллографов.
В режиме «Логический анализатор» имеется возможность декодирования не только параллельных потоков по шине, но и последовательных данных.
Доступно сохранение: до 4-х форм входного сигнала (цифровых посылок) или до 10 профилей настроек органов управления (по выбору).
Русифицированный интерфейс, удобное меню и оптимальное расположение органов управления позволяет пользователю, имеющему только базовые навыки, приступить к работе немедленно, без необходимости длительного обучения.
Цифровой осциллограф Owon MSO5022S имеет большой 20см цветной жидкокристаллический дисплей с разрешением 640x480 точек, а также небольшие габаритные размеры 350 × 157 × 120 мм и вес около 1кг.
Предусмотрен отсек для Li-ion батареи, которая позволит осциллографу автономно работать в полевых условиях до 4 часов.
Широкие технические возможности и функциональность, позволяют использовать цифровой осциллограф смешанных сигналов Owon MSO5022S для различных научно-технических приложений, при сервисных работах, при технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.
